Este documento trata sobre neumática y describe sus ventajas como la sencillez de los sistemas de mando y la rapidez de respuesta, así como sus inconvenientes como los costos de instalación y mantenimiento. Explica los diferentes tipos de compresores de aire, sistemas de distribución, tratamiento, actuadores como cilindros, y válvulas de control. Finalmente, muestra ejemplos prácticos de neumática con Automation Studio.

1. Neumática
1
NEUMÁTICA: Técnica que utiliza el aire comprimido
como vehículo para transmitir energía
Introducción

2. Neumática
2
VENTAJAS:
• Sencillez de los sistemas de mando: válvulas, cilindros, etc.
• Rapidez de respuesta del sistema neumático
• Economía de los sistemas neumáticos una vez instalados.
INCONVENIENTES:
• Instalaciones caras en general.
• El mantenimiento del aire en buenas condiciones es costoso.
• Esquemas complejos de modificar y depurar
Pros y Contras

3. Neumática
3

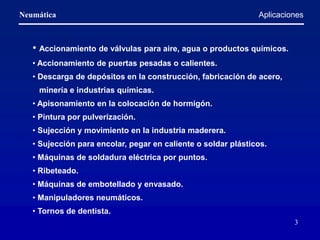

• Accionamiento de válvulas para aire, agua o productos químicos.
• Accionamiento de puertas pesadas o calientes.
• Descarga de depósitos en la construcción, fabricación de acero,
minería e industrias químicas.
• Apisonamiento en la colocación de hormigón.
• Pintura por pulverización.
• Sujección y movimiento en la industria maderera.
• Sujección para encolar, pegar en caliente o soldar plásticos.
• Máquinas de soldadura eléctrica por puntos.
• Ribeteado.
• Máquinas de embotellado y envasado.
• Manipuladores neumáticos.
• Tornos de dentista.
Aplicaciones

4. Neumática
4

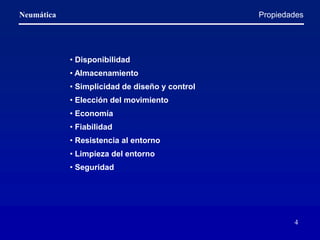

• Disponibilidad
• Almacenamiento
• Simplicidad de diseño y control
• Elección del movimiento
• Economía
• Fiabilidad
• Resistencia al entorno
• Limpieza del entorno
• Seguridad
Propiedades

5. Neumática
5

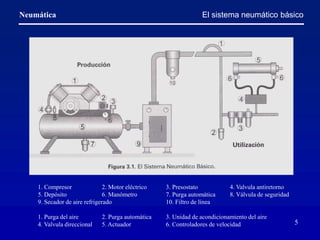

El sistema neumático básico
1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno
5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad
9. Secador de aire refrigerado 10. Filtro de línea
1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire
4. Valvula direccional 5. Actuador 6. Controladores de velocidad

6. Neumática
6
Compresión del aire

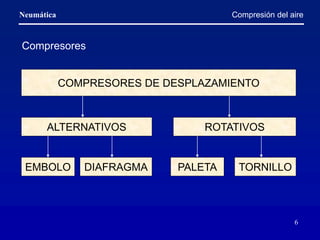

Compresores
COMPRESORES DE DESPLAZAMIENTO
ALTERNATIVOS ROTATIVOS
EMBOLO PALETA
DIAFRAGMA TORNILLO

7. Neumática
7
Compresión del aire

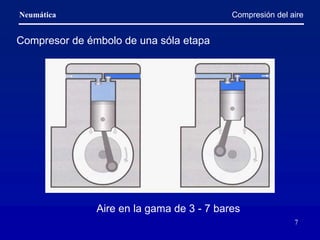

Compresor de émbolo de una sóla etapa
Aire en la gama de 3 - 7 bares

8. Neumática
8
Compresión del aire

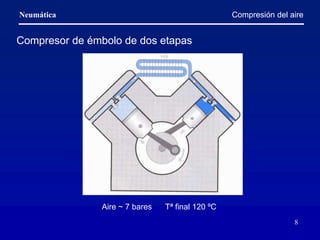

Compresor de émbolo de dos etapas
Aire ~ 7 bares Tª final 120 ºC

9. Neumática
9
Compresión del aire

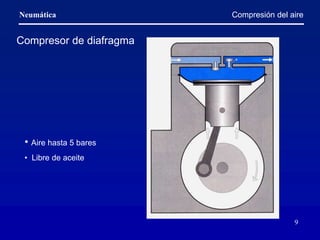

Compresor de diafragma
• Aire hasta 5 bares
• Libre de aceite

10. Neumática
10
Compresión del aire

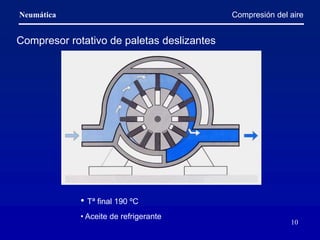

Compresor rotativo de paletas deslizantes
• Tª final 190 ºC
• Aceite de refrigerante

11. Neumática
11
Compresión del aire

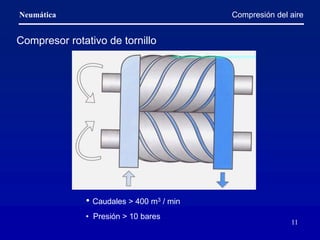

Compresor rotativo de tornillo
• Caudales > 400 m3 / min
• Presión > 10 bares

12. Neumática
12
Distribución del aire

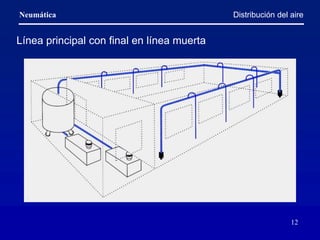

Línea principal con final en línea muerta

13. Neumática
13
Distribución del aire

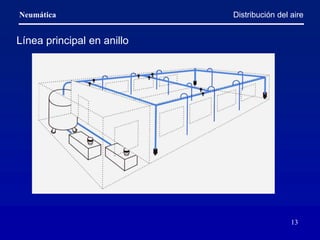

Línea principal en anillo

14. Neumática
14
Distribución del aire

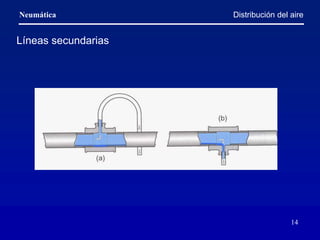

Líneas secundarias

15. Neumática
15
Distribución del aire

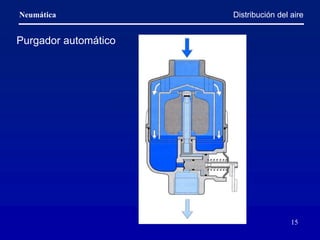

Purgador automático

16. Neumática
16
Sistemas de conexión

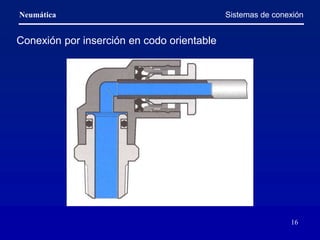

Conexión por inserción en codo orientable

17. Neumática
17
Sistemas de conexión

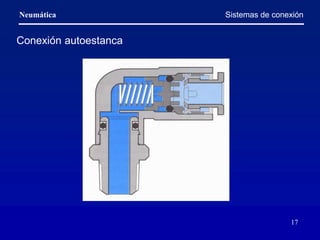

Conexión autoestanca

18. Neumática
18
Tratamiento del aire

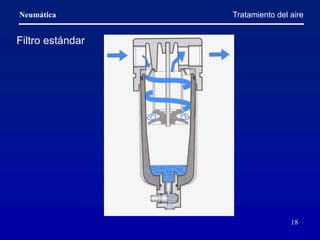

Filtro estándar

19. Neumática
19
Tratamiento del aire

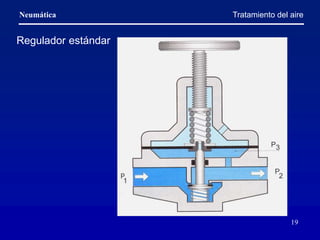

Regulador estándar

20. Neumática
20
Actuadores

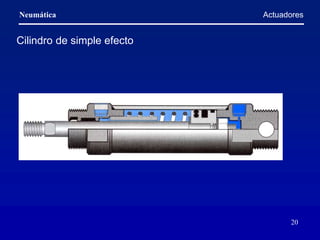

Cilindro de simple efecto

21. Neumática
21
Actuadores

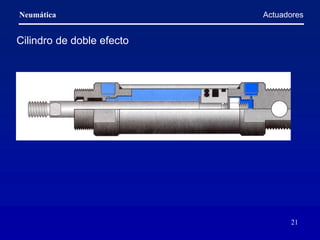

Cilindro de doble efecto

22. Neumática
22
Actuadores
Construcción del cilindro

23. Neumática
23
Actuadores

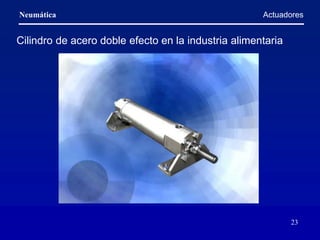

Cilindro de acero doble efecto en la industria alimentaria

24. Neumática
24
Actuadores
Cilindro de acero doble efecto en la industria alimentaria

25. Neumática
25
Actuadores

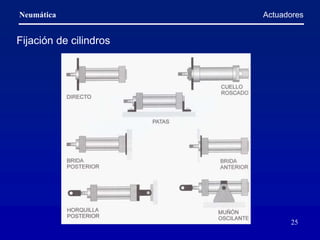

Fijación de cilindros

26. Neumática
26
Válvulas de control direccional

27. Neumática
27
Válvulas de control direccional

28. Neumática
28
Válvulas de control direccional

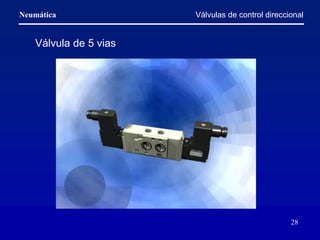

Válvula de 5 vias

29. Neumática
29
Válvulas de control direccional
Aplicación de la válvula de 5 vias

30. Neumática
30

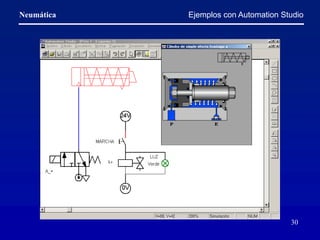

Ejemplos con Automation Studio

31. Neumática
31

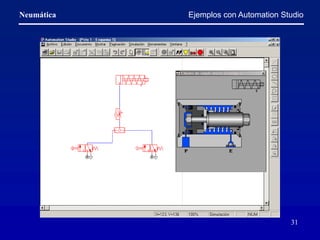

Ejemplos con Automation Studio

32. Neumática
32

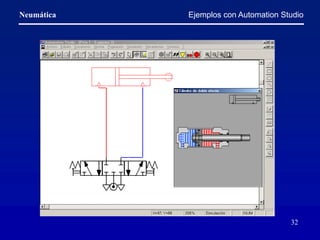

Ejemplos con Automation Studio
