El documento describe los sistemas neumáticos, incluyendo sus ventajas como la simplicidad y rapidez de respuesta, e inconvenientes como los altos costos de instalación y mantenimiento. Explica los componentes básicos de un sistema neumático como compresores, líneas de aire, filtros y reguladores. Luego detalla diferentes tipos de compresores, métodos de distribución del aire, tratamiento del aire, actuadores como cilindros, y válvulas de control. Finalmente, muestra ejemplos prácticos de sist

1. NEUMÁTICA: Técnica que utiliza el aire comprimido como vehículo para transmitir energía Introducción

2. VENTAJAS: Sencillez de los sistemas de mando: válvulas, cilindros, etc. Rapidez de respuesta del sistema neumático Economía de los sistemas neumáticos una vez instalados. INCONVENIENTES: Instalaciones caras en general. El mantenimiento del aire en buenas condiciones es costoso. Esquemas complejos de modificar y depurar Pros y Contras

3. Accionamiento de válvulas para aire, agua o productos químicos. Accionamiento de puertas pesadas o calientes. Descarga de depósitos en la construcción, fabricación de acero, minería e industrias químicas. Apisonamiento en la colocación de hormigón. Pintura por pulverización. Sujección y movimiento en la industria maderera. Sujección para encolar, pegar en caliente o soldar plásticos. Máquinas de soldadura eléctrica por puntos. Ribeteado. Máquinas de embotellado y envasado. Manipuladores neumáticos. Tornos de dentista. Aplicaciones

4. Disponibilidad Almacenamiento Simplicidad de diseño y control Elección del movimiento Economía Fiabilidad Resistencia al entorno Limpieza del entorno Seguridad Propiedades

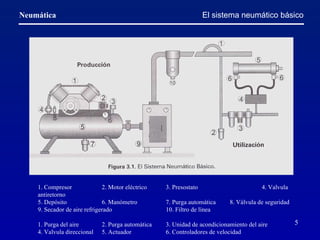

5. E l sistema neumático básico 1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad 9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire 4. Valvula direccional 5. Actuador 6. Controladores de velocidad

6. Compresión del aire Compresores COMPRESORES DE DESPLAZAMIENTO ALTERNATIVOS ROTATIVOS EMBOLO PALETA DIAFRAGMA TORNILLO

7. Compresión del aire Compresor de émbolo de una sóla etapa Aire en la gama de 3 - 7 bares

8. Compresión del aire Compresor de émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC

9. Compresión del aire Compresor de diafragma Aire hasta 5 bares Libre de aceite

10. Compresión del aire Compresor rotativo de paletas deslizantes Tª final 190 ºC Aceite de refrigerante

11. Compresión del aire Compresor rotativo de tornillo Caudales > 400 m 3 / min Presión > 10 bares

12. Distribución del aire Línea principal con final en línea muerta

13. Distribución del aire Línea principal en anillo

14. Distribución del aire Líneas secundarias

15. Distribución del aire Purgador automático

16. Sistemas de conexión Conexión por inserción en codo orientable

17. Sistemas de conexión Conexión autoestanca

18. Tratamiento del aire Filtro estándar

19. Tratamiento del aire Regulador estándar

20. Actuadores Cilindro de simple efecto

21. Actuadores Cilindro de doble efecto

22. Actuadores Construcción del cilindro

23. Actuadores Cilindro de acero doble efecto en la industria alimentaria

24. Actuadores Cilindro de acero doble efecto en la industria alimentaria

25. Actuadores Fijación de cilindros

26. Válvulas de control direccional

27. Válvulas de control direccional

28. Válvulas de control direccional Válvula de 5 vias

29. Válvulas de control direccional Aplicación de la válvula de 5 vias

30. Ejemplos con Automation Studio

31. Ejemplos con Automation Studio

32. Ejemplos con Automation Studio
