1. BIENVENIDOS NEUMATICA Prof. Erika Díaz Febrero 2011

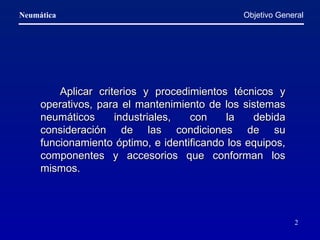

2. Objetivo General Aplicar criterios y procedimientos técnicos y operativos, para el mantenimiento de los sistemas neumáticos industriales, con la debida consideración de las condiciones de su funcionamiento óptimo, e identificando los equipos, componentes y accesorios que conforman los mismos.

3. Objetivos Específicos Describir los sistemas neumáticos, considerando los principios de la dinámica de gases y sus condiciones de funcionamiento. Describir los circuitos neumáticos, sus equipos, componentes y accesorios, relacionando éstos con sus funciones operacionales. Aplicar criterios , procedimientos técnicos y operativos, para el mantenimiento de los sistemas neumáticos en la industria, considerando sus exigencias de operabilidad.

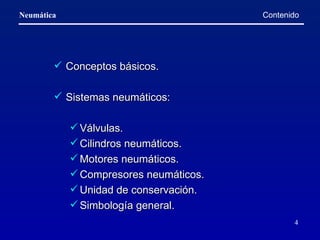

4. Contenido Conceptos básicos. Sistemas neumáticos: Válvulas. Cilindros neumáticos. Motores neumáticos. Compresores neumáticos. Unidad de conservación. Simbología general.

5. Conceptos Básicos

6. Introducción NEUMÁTICA: Técnica que utiliza el aire comprimido como vehículo para transmitir energía

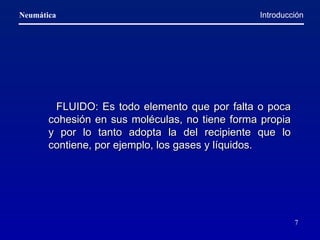

7. Introducción FLUIDO: Es todo elemento que por falta o poca cohesión en sus moléculas, no tiene forma propia y por lo tanto adopta la del recipiente que lo contiene, por ejemplo, los gases y líquidos.

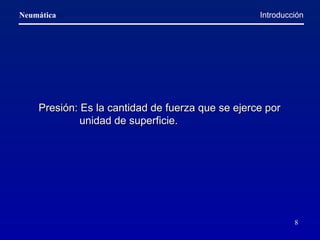

8. Introducción Presión: Es la cantidad de fuerza que se ejerce por unidad de superficie.

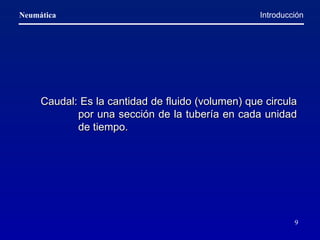

9. Introducción Caudal: Es la cantidad de fluido (volumen) que circula por una sección de la tubería en cada unidad de tiempo.

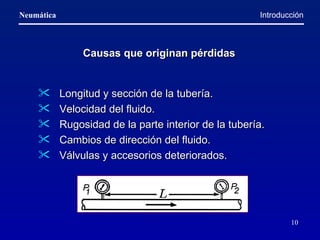

10. Causas que originan pérdidas Introducción Longitud y sección de la tubería. Velocidad del fluido. Rugosidad de la parte interior de la tubería. Cambios de dirección del fluido. Válvulas y accesorios deteriorados.

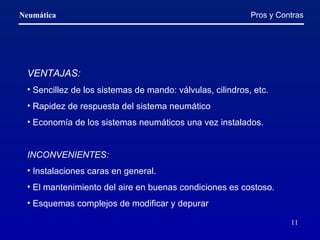

11. VENTAJAS: Sencillez de los sistemas de mando: válvulas, cilindros, etc. Rapidez de respuesta del sistema neumático Economía de los sistemas neumáticos una vez instalados. INCONVENIENTES: Instalaciones caras en general. El mantenimiento del aire en buenas condiciones es costoso. Esquemas complejos de modificar y depurar Pros y Contras

12. Accionamiento de válvulas para aire, agua o productos químicos. Accionamiento de puertas pesadas o calientes. Descarga de depósitos en la construcción, fabricación de acero, minería e industrias químicas. Apisonamiento en la colocación de hormigón. Pintura por pulverización. Sujección y movimiento en la industria maderera. Sujección para encolar, pegar en caliente o soldar plásticos. Máquinas de soldadura eléctrica por puntos. Ribeteado. Máquinas de embotellado y envasado. Manipuladores neumáticos. Tornos de dentista. Aplicaciones

13. Disponibilidad Almacenamiento Simplicidad de diseño y control Elección del movimiento Economía Fiabilidad Resistencia al entorno Limpieza del entorno Seguridad Propiedades

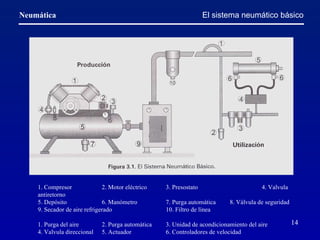

14. E l sistema neumático básico 1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad 9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire 4. Valvula direccional 5. Actuador 6. Controladores de velocidad

15. Compresores Neumáticos

16. Compresión del aire Compresores COMPRESORES DE DESPLAZAMIENTO ALTERNATIVOS ROTATIVOS EMBOLO PALETA DIAFRAGMA TORNILLO

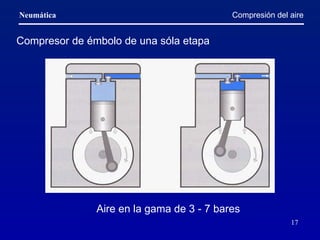

17. Compresión del aire Compresor de émbolo de una sóla etapa Aire en la gama de 3 - 7 bares

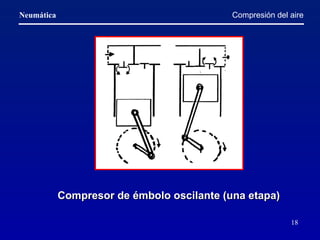

18. Compresión del aire Compresor de émbolo oscilante (una etapa)

19. Compresión del aire Compresor de émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC

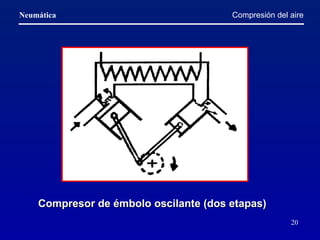

20. Compresión del aire Compresor de émbolo oscilante (dos etapas)

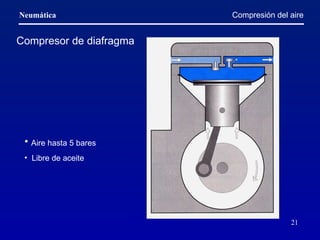

21. Compresión del aire Compresor de diafragma Aire hasta 5 bares Libre de aceite

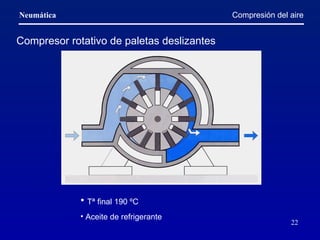

22. Compresión del aire Compresor rotativo de paletas deslizantes Tª final 190 ºC Aceite de refrigerante

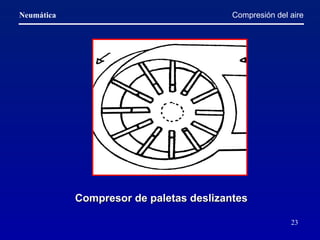

23. Compresión del aire Compresor de paletas deslizantes

24. Compresión del aire Compresor rotativo de tornillo Caudales > 400 m 3 / min Presión > 10 bares

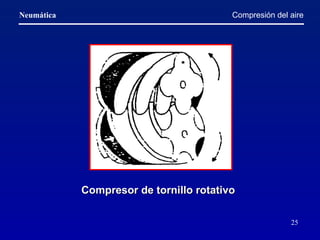

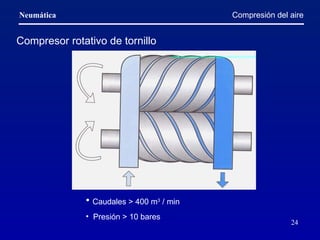

25. Compresor de tornillo rotativo Compresión del aire

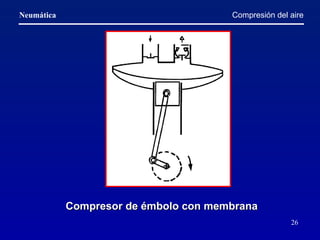

26. Compresor de émbolo con membrana Compresión del aire

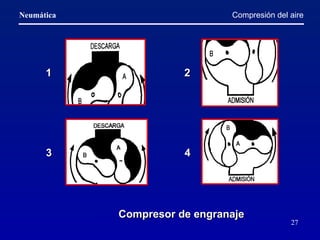

27. Compresión del aire 1 2 3 4 Compresor de engranaje

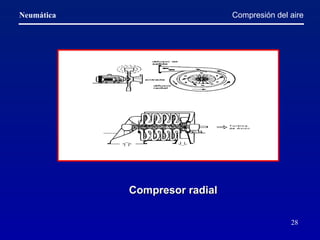

28. Compresión del aire Compresor radial

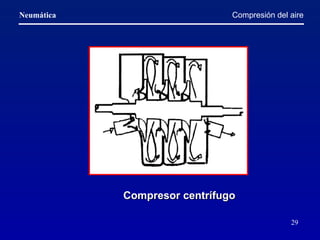

29. Compresión del aire Compresor centrífugo

30. Compresión del aire Compresor de flujo axial

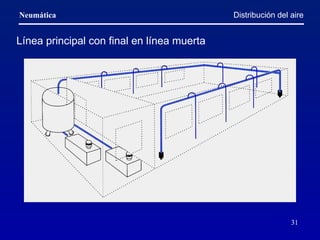

31. Distribución del aire Línea principal con final en línea muerta

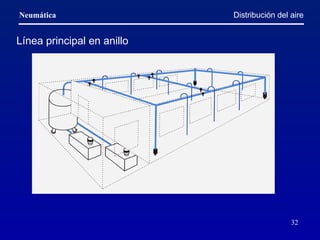

32. Distribución del aire Línea principal en anillo

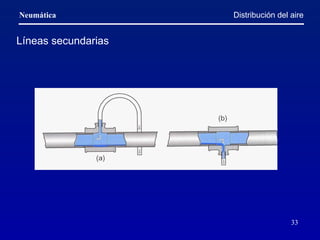

33. Distribución del aire Líneas secundarias

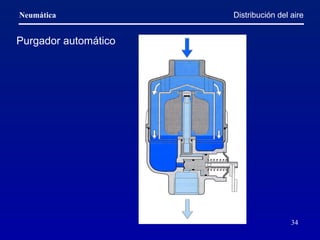

34. Distribución del aire Purgador automático

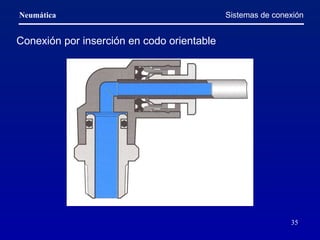

35. Sistemas de conexión Conexión por inserción en codo orientable

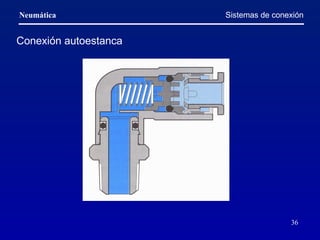

36. Sistemas de conexión Conexión autoestanca

37. Unidad de Conservación

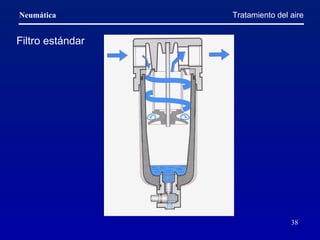

38. Tratamiento del aire Filtro estándar

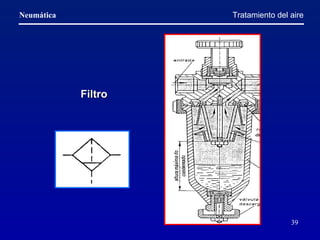

39. Tratamiento del aire Filtro

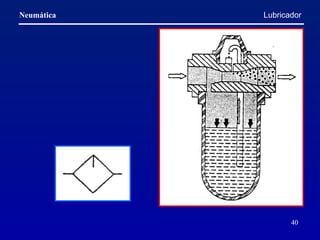

40. Lubricador

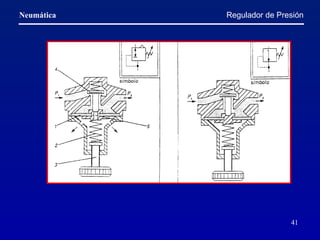

41. Regulador de Presión

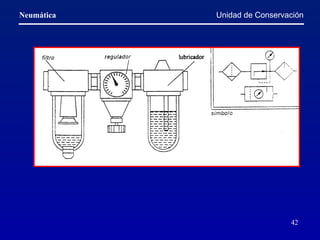

42. Unidad de Conservación

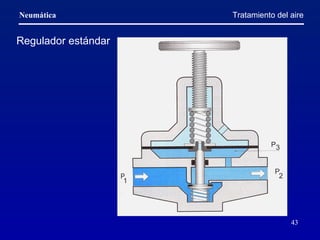

43. Tratamiento del aire Regulador estándar

44. Sistemas Neumáticos

45. Cilindros

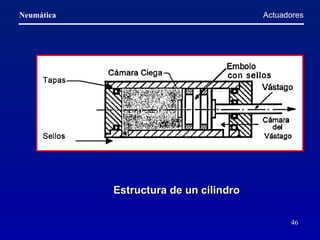

46. Estructura de un cilindro Actuadores

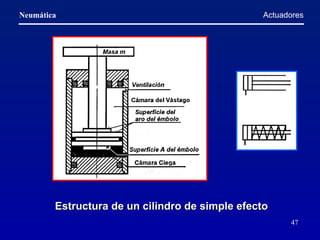

47. Actuadores Estructura de un cilindro de simple efecto

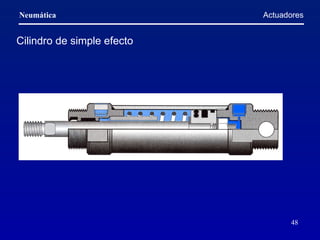

48. Actuadores Cilindro de simple efecto

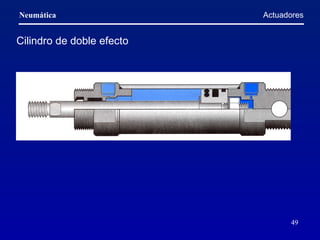

49. Actuadores Cilindro de doble efecto

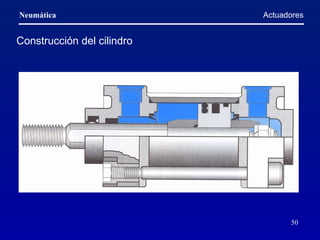

50. Actuadores Construcción del cilindro

51. Actuadores Cilindro de acero doble efecto en la industria alimentaria

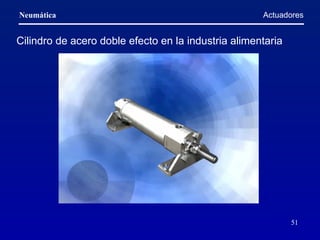

52. Actuadores Cilindro de acero doble efecto en la industria alimentaria

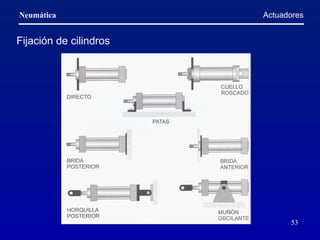

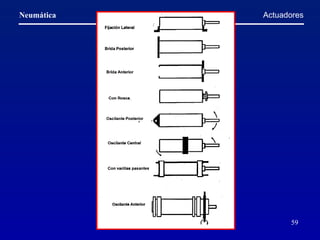

53. Actuadores Fijación de cilindros

54. Tipos de cilindros

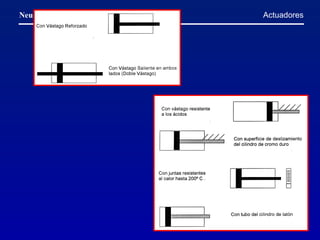

55. Actuadores

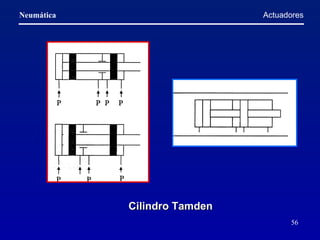

56. Actuadores Cilindro Tamden

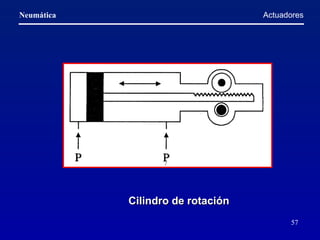

57. Actuadores Cilindro de rotación

58. Sujeción de cilindros

59. Actuadores

60. Válvulas

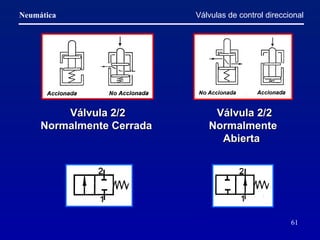

61. Válvulas de control direccional Válvula 2/2 Normalmente Cerrada Válvula 2/2 Normalmente Abierta

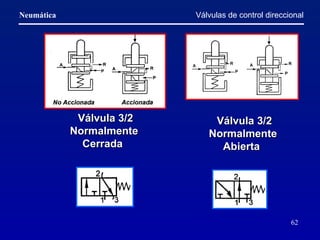

62. Válvulas de control direccional Válvula 3/2 Normalmente Cerrada Válvula 3/2 Normalmente Abierta

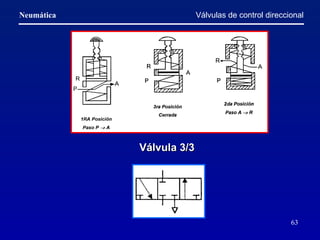

63. Válvulas de control direccional Válvula 3/3

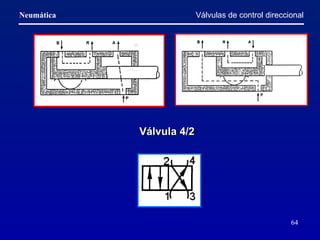

64. Válvulas de control direccional Válvula 4/2

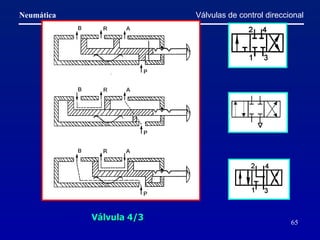

65. Válvula 4/3 Válvulas de control direccional

66. Válvulas de control direccional Válvula reguladora de presión

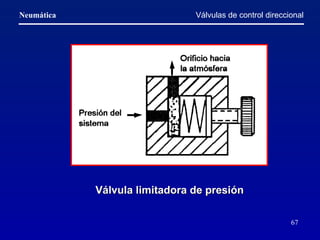

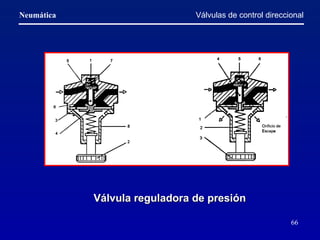

67. Válvulas de control direccional Válvula limitadora de presión

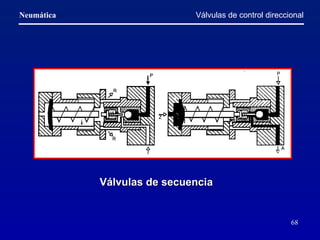

68. Válvulas de control direccional Válvulas de secuencia

69. Válvulas de control direccional

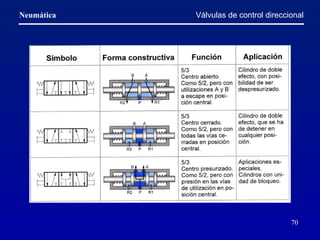

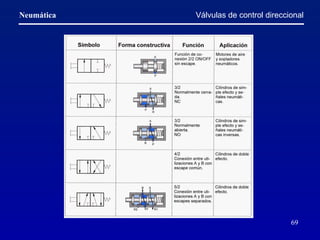

70. Válvulas de control direccional

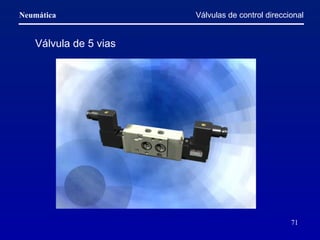

71. Válvulas de control direccional Válvula de 5 vias

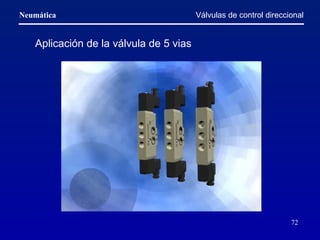

72. Válvulas de control direccional Aplicación de la válvula de 5 vias

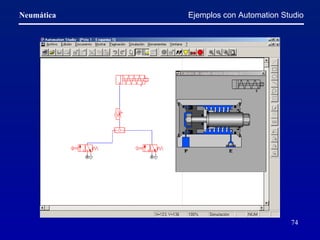

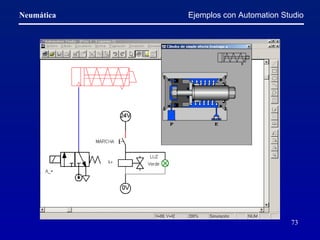

73. Ejemplos con Automation Studio

74. Ejemplos con Automation Studio

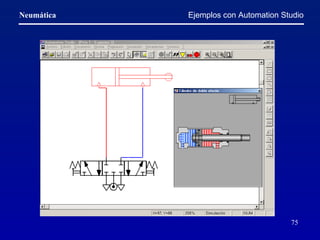

75. Ejemplos con Automation Studio

76. Motores Neumáticos

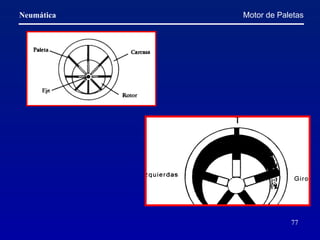

77. Motor de Paletas

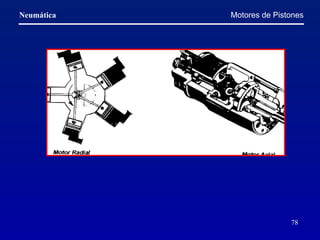

78. Motores de Pistones

79. Simbología

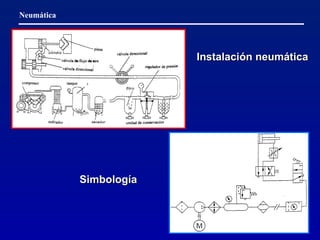

80. Instalación neumática Simbología

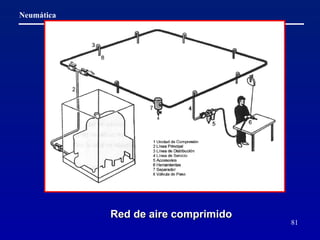

81. Red de aire comprimido
