1. DESARROLLO TÉCNICO
EXCAVADORAS CATERPILLAR
NGH - NEXT GEN
Expositor: Ing. Victor Ramos

2. 1. Introducción a excavadoras Caterpillar
2. Excavadora Next Gen
3. Componentes electrónicos 2D
4. Nuevas tecnologías en operación

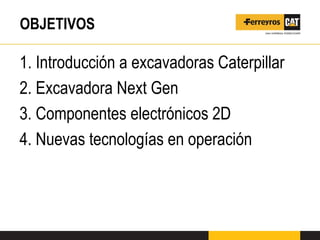

OBJETIVOS

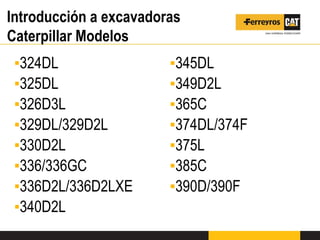

3. Introducción a excavadoras

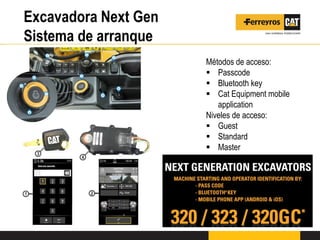

Caterpillar Modelos
▪324DL
▪325DL
▪326D3L
▪329DL/329D2L
▪330D2L
▪336/336GC
▪336D2L/336D2LXE
▪340D2L
▪345DL
▪349D2L
▪365C
▪374DL/374F
▪375L
▪385C
▪390D/390F

4. Introducción a excavadoras
Caterpillar Modelos

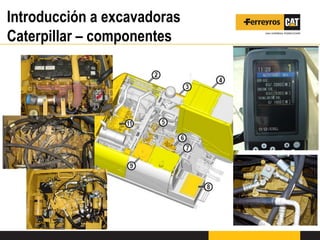

5. Introducción a excavadoras
Caterpillar – componentes

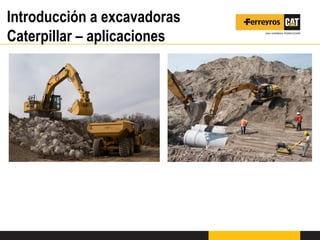

6. Introducción a excavadoras
Caterpillar – aplicaciones

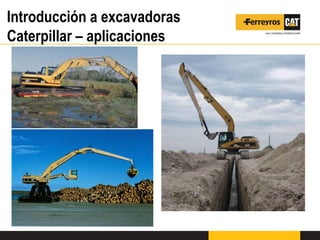

7. Introducción a excavadoras
Caterpillar – aplicaciones

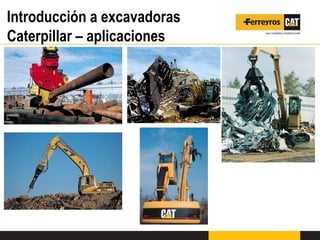

8. Introducción a excavadoras
Caterpillar – aplicaciones

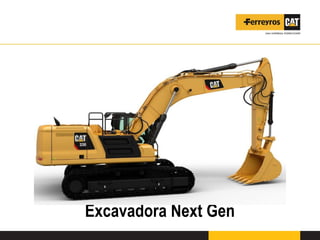

9. Excavadora Next Gen

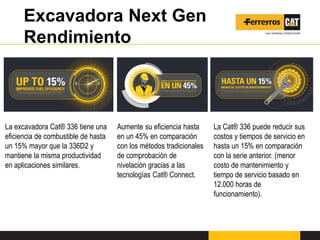

10. Excavadora Next Gen
Rendimiento
La excavadora Cat® 336 tiene una
eficiencia de combustible de hasta
un 15% mayor que la 336D2 y
mantiene la misma productividad
en aplicaciones similares.
Aumente su eficiencia hasta
en un 45% en comparación
con los métodos tradicionales
de comprobación de
nivelación gracias a las
tecnologías Cat® Connect.
La Cat® 336 puede reducir sus
costos y tiempos de servicio en
hasta un 15% en comparación
con la serie anterior. (menor
costo de mantenimiento y
tiempo de servicio basado en
12.000 horas de
funcionamiento).

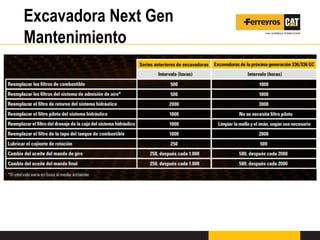

11. Excavadora Next Gen
Mantenimiento

12. Excavadora Next Gen
Sistema de arranque
Métodos de acceso:
 Passcode
 Bluetooth key
 Cat Equipment mobile
application
Niveles de acceso:
 Guest
 Standard
 Master

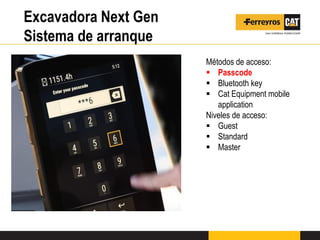

13. Excavadora Next Gen
Sistema de arranque
Métodos de acceso:
 Passcode
 Bluetooth key
 Cat Equipment mobile
application
Niveles de acceso:
 Guest
 Standard
 Master

14. Excavadora Next Gen - Sistema de
arranque - Bluetooth key
▪Máquina
reconocerá
automáticamente
la clave Bluetooth
y activara el
arranque

15. Excavadora Next Gen - Cat
Equipment mobile application

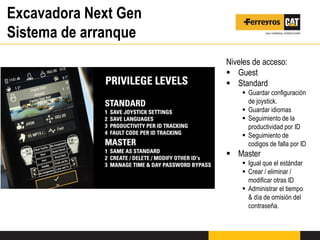

16. Excavadora Next Gen
Sistema de arranque
Niveles de acceso:
 Guest
 Standard
 Guardar configuración
de joystick.
 Guardar idiomas
 Seguimiento de la
productividad por ID
 Seguimiento de
codigos de falla por ID
 Master
 Igual que el estándar
 Crear / eliminar /
modificar otras ID
 Administrar el tiempo
& día de omisión del
contraseña.

17. Excavadora Next Gen
Monitor
Excavadoras serie D Excavadoras serie D2 Excavadoras serie Next Gen

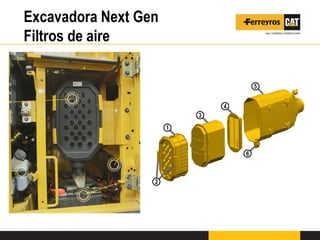

18. Excavadora Next Gen
Filtros de aire

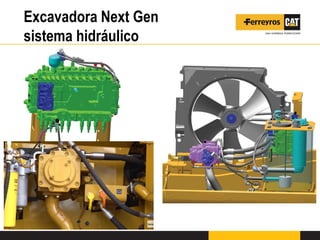

19. Excavadora Next Gen
sistema hidráulico

20. Excavadora Next Gen
puntos de servicio

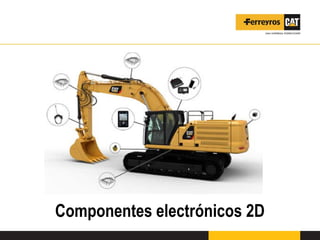

21. Componentes electrónicos 2D

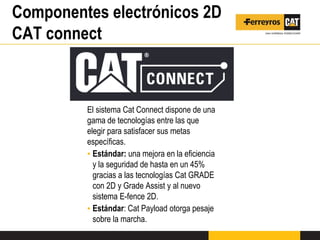

22. Componentes electrónicos 2D
CAT connect
El sistema Cat Connect dispone de una
gama de tecnologías entre las que
elegir para satisfacer sus metas
específicas.
▪ Estándar: una mejora en la eficiencia
y la seguridad de hasta en un 45%
gracias a las tecnologías Cat GRADE
con 2D y Grade Assist y al nuevo
sistema E-fence 2D.
▪ Estándar: Cat Payload otorga pesaje
sobre la marcha.

23. Componentes electrónicos 2D
Terminología
1. Sensor IMU de la
pluma (boom)
2. Sensor IMU del brazo
(stick)
3. Sensor AMR del
cucharon (bucket)
4. Sensor IMU de body
5. Sensor de Angulo del
swing
6. Monitor
7. Product Link
8. Cámara posterior

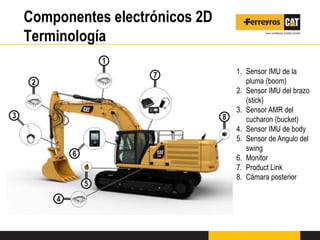

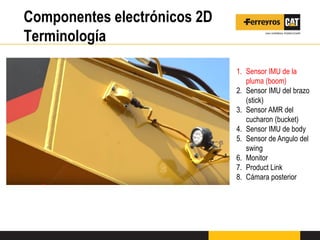

24. Componentes electrónicos 2D
Terminología
1. Sensor IMU de la
pluma (boom)
2. Sensor IMU del brazo
(stick)
3. Sensor AMR del
cucharon (bucket)
4. Sensor IMU de body
5. Sensor de Angulo del
swing
6. Monitor
7. Product Link
8. Cámara posterior

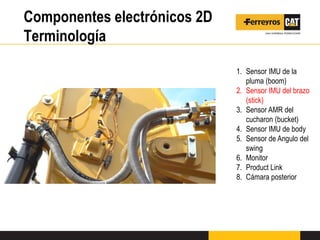

25. Componentes electrónicos 2D
Terminología
1. Sensor IMU de la
pluma (boom)
2. Sensor IMU del brazo
(stick)
3. Sensor AMR del
cucharon (bucket)
4. Sensor IMU de body
5. Sensor de Angulo del
swing
6. Monitor
7. Product Link
8. Cámara posterior

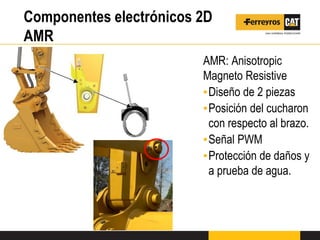

26. Componentes electrónicos 2D
AMR
AMR: Anisotropic
Magneto Resistive
▪Diseño de 2 piezas
▪Posición del cucharon
con respecto al brazo.
▪Señal PWM
▪Protección de daños y
a prueba de agua.

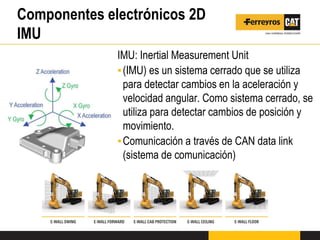

27. Componentes electrónicos 2D
IMU
IMU: Inertial Measurement Unit
▪(IMU) es un sistema cerrado que se utiliza
para detectar cambios en la aceleración y
velocidad angular. Como sistema cerrado, se
utiliza para detectar cambios de posición y
movimiento.
▪Comunicación a través de CAN data link
(sistema de comunicación)

28. Componentes electrónicos 2D
sensor del ángulo de rotación
Sensor del ángulo de
rotación (swing):
▪Mide la velocidad
angular de la estructura
superior a medida que
la máquina gira.

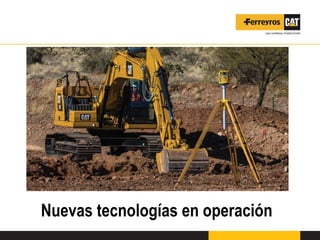

29. Nuevas tecnologías en operación

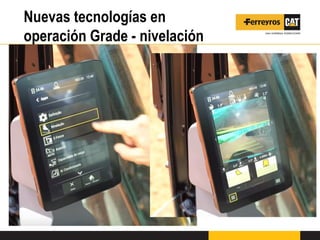

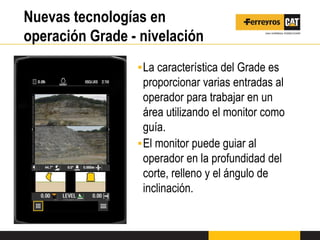

30. Nuevas tecnologías en
operación Grade - nivelación
▪La característica del Grade es
proporcionar varias entradas al
operador para trabajar en un
área utilizando el monitor como
guía.
▪El monitor puede guiar al
operador en la profundidad del
corte, relleno y el ángulo de
inclinación.

31. Nuevas tecnologías en
operación Grade - nivelación

32. Nuevas tecnologías en
operación – Carga útil
Se puede visualizar cuanto esta cargando
en cada ciclo de excavación.

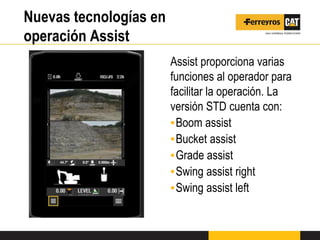

33. Nuevas tecnologías en
operación Assist
Assist proporciona varias
funciones al operador para
facilitar la operación. La
versión STD cuenta con:
▪Boom assist
▪Bucket assist
▪Grade assist
▪Swing assist right
▪Swing assist left

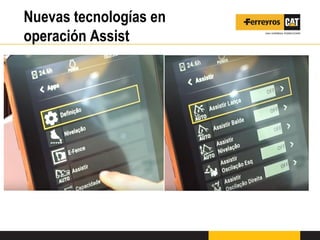

34. Nuevas tecnologías en
operación Assist

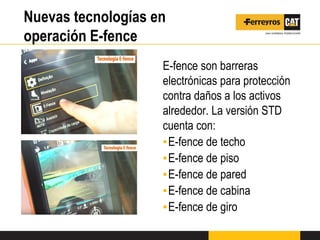

35. Nuevas tecnologías en
operación E-fence
E-fence son barreras
electrónicas para protección
contra daños a los activos
alrededor. La versión STD
cuenta con:
▪E-fence de techo
▪E-fence de piso
▪E-fence de pared
▪E-fence de cabina
▪E-fence de giro

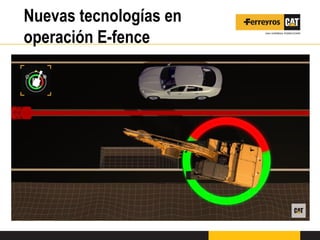

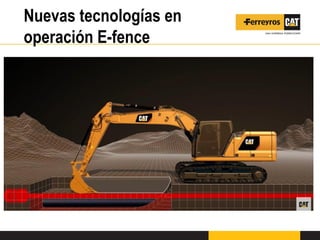

36. Nuevas tecnologías en
operación E-fence

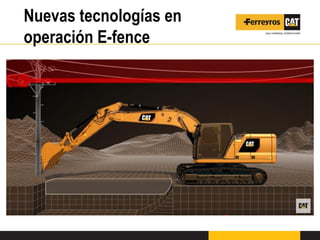

37. Nuevas tecnologías en
operación E-fence

38. Nuevas tecnologías en
operación E-fence

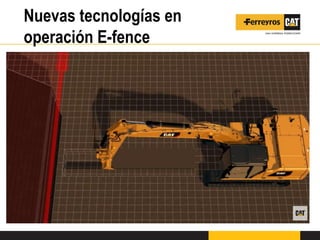

39. Nuevas tecnologías en
operación E-fence

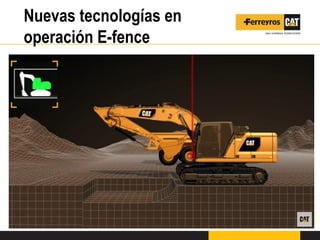

40. Nuevas tecnologías en
operación E-fence

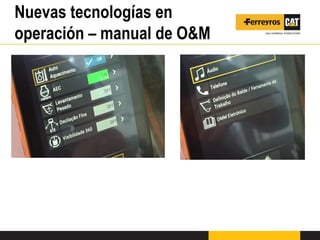

41. Nuevas tecnologías en
operación – manual de O&M

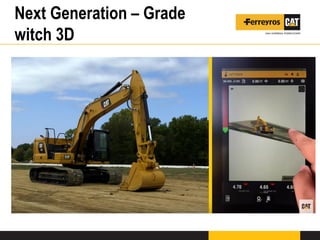

42. Next Generation – Grade
witch 3D

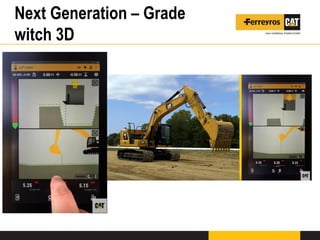

43. Next Generation – Grade
witch 3D

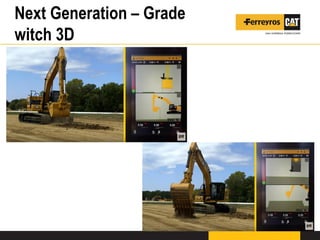

44. Next Generation – Grade
witch 3D

45. Next Generation – Grade
witch 3D

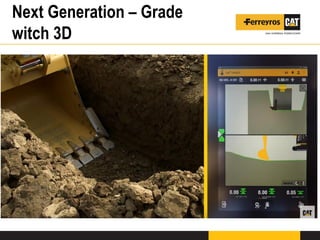

46. Next Generation – Grade
witch 3D

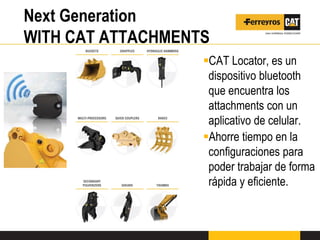

47. Next Generation
WITH CAT ATTACHMENTS
CAT Locator, es un
dispositivo bluetooth
que encuentra los
attachments con un
aplicativo de celular.
Ahorre tiempo en la
configuraciones para
poder trabajar de forma
rápida y eficiente.
