1. Productividad de Equipo Pesado 2011-II.Wong
CLASIFICACIÓN DE
EQUIPOS
PARTE II
EQUIPOS DE CONSTRUCCION

2. Productividad de Equipo Pesado 2011-II.Wong
EN ESTA CAPÍTULO
• PORTACONTENEDORES
• MONTACARGAS
• MANIPULADORES TELESCOPICOS
• EQUIPOS FORESTALES
• TRACTORES DE CADENAS Y RUEDAS
• EQUIPO DE COMPACTACIÓN
• EQUIPO DE PAVIMENTACIÓN
• PERFILADORA DE PAVIMENTO EN FRIO
• MEZCLADORA Y RECUPERADORA DE CAMINOS
• GRÚAS TELESCOPICAS Y EN CELOSIA

3. Productividad de Equipo Pesado 2011-II.Wong
PORTA-
CONTENEDORES

4. Productividad de Equipo Pesado 2011-II.Wong
PORTA CONTENEDORES
MARCA: KALMAR
ORIGEN : SUECIA
MOTORES: CUMMINS
VOLVO
SCANIA
USO: ALMACENES Y
TERMINALES
PORTUARIOS

5. Productividad de Equipo Pesado 2011-II.Wong
•Fue el primero en
comercializar el reach
stacker a nivel mundial
en 1985
•El propósito fue dar mayor
flexibilidad y manejo de
contenedores,
aumentando la capacidad
de apilamiento y
almacenaje.
PORTA CONTENEDORES

6. Productividad de Equipo Pesado 2011-II.Wong

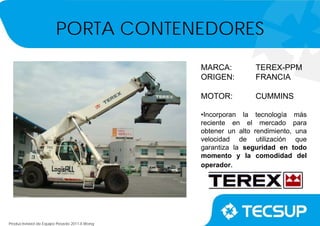

MARCA: TEREX-PPM
ORIGEN: FRANCIA
MOTOR: CUMMINS
•Incorporan la tecnología más
reciente en el mercado para
obtener un alto rendimiento, una
velocidad de utilización que
garantiza la seguridad en todo
momento y la comodidad del
operador.
PORTA CONTENEDORES

7. Productividad de Equipo Pesado 2011-II.Wong
MARCA: SANY
ORIGEN: CHINA
MOTOR: CUMMINS
•Tecnología anti-giro eléctrico-
mecánica
•Tecnología anti-choque entre brazo,
el chasis y gancho.
PORTA CONTENEDORES

8. Productividad de Equipo Pesado 2011-II.Wong
•Presenta un detector de carga del
sistema hidráulico con bombas de
pistón variable, lo que asegura un
equilibrio entre la potencia del
motor y la demanda hidráulica.
MARCA: SISU
ORIGEN: SUECIA
MOTOR: CUMMINS
PORTA CONTENEDORES

9. Productividad de Equipo Pesado 2011-II.Wong
PORTA CONTENEDORES
MARCA: SMV
ORIGEN: SUECIA
MOTOR: CUMMINS
VOLVO
SCANIA

10. Productividad de Equipo Pesado 2011-II.Wong

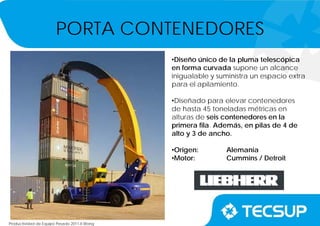

•Diseño único de la pluma telescópica
en forma curvada supone un alcance
inigualable y suministra un espacio extra
para el apilamiento.
•Diseñado para elevar contenedores
de hasta 45 toneladas métricas en
alturas de seis contenedores en la
primera fila. Además, en pilas de 4 de
alto y 3 de ancho.
•Origen: Alemania
•Motor: Cummins / Detroit
PORTA CONTENEDORES

11. Productividad de Equipo Pesado 2011-II.Wong
Dimensiones - STACKER LIEBHERR

12. Productividad de Equipo Pesado 2011-II.Wong

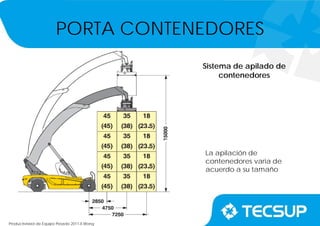

Sistema de apilado de
contenedores
La apilación de
contenedores varia de
acuerdo a su tamaño
PORTA CONTENEDORES

13. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS

14. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS
MONTACARGAS DE CONTENEDORES DENTRO DE UN BARCO

15. Productividad de Equipo Pesado 2011-II.Wong
Un montacargas es un vehículo de transporte de uso
rudo e industrial, que puede ser utilizado para
transportar, remolcar, empujar, apilar, subir o bajar
distintos objetos y elementos.
Hay dos tipos de montacargas:
Para materiales y para materiales y personas. Estos
pueden ser hidráulicos y eléctricos, y son bastante
resistentes a golpes.
MONTACARGAS

16. Productividad de Equipo Pesado 2011-II.Wong

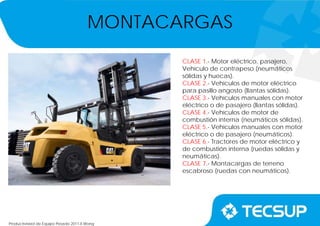

CLASE 1.- Motor eléctrico, pasajero,
Vehículo de contrapeso (neumáticos
sólidas y huecas).
CLASE 2.- Vehículos de motor eléctrico
para pasillo angosto (llantas sólidas).
CLASE 3.- Vehículos manuales con motor
eléctrico o de pasajero (llantas sólidas).
CLASE 4.- Vehículos de motor de
combustión interna (neumáticos sólidas).
CLASE 5.- Vehículos manuales con motor
eléctrico o de pasajero (neumáticos).
CLASE 6.- Tractores de motor eléctrico y
de combustión interna (ruedas sólidas y
neumáticas).
CLASE 7.- Montacargas de terreno
escabroso (ruedas con neumáticos).
MONTACARGAS

17. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS ELECTRICOS

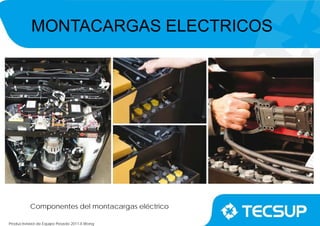

Componentes del montacargas eléctrico

18. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS ELECTRICOS
0 emisiones de gases
contaminantes
Uso en fabricas o donde
se procesan alimentos

19. Productividad de Equipo Pesado 2011-II.Wong
• Motores de tracción
de corriente alterna
(AC) controlados
independientemente
• Motores hidráulicos y
de tracción a corriente
alterna (AC)
MONTACARGAS ELECTRICOS

20. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS ELECTRICOS
Montacargas eléctricos con
ruedas macizas
Capacidad : 3000 – 6500 lbs

21. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS ELECTRICOS / GAS

22. Productividad de Equipo Pesado 2011-II.Wong

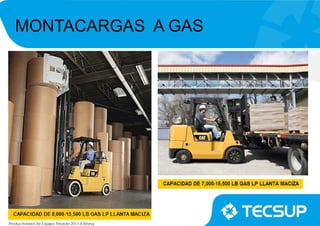

MONTACARGAS A GAS

23. Productividad de Equipo Pesado 2011-II.Wong
MONTACARGAS CON MOTOR
DIESEL

24. Productividad de Equipo Pesado 2011-II.Wong
MANIPULADORES
TELESCOPICOS

25. Productividad de Equipo Pesado 2011-II.Wong
TELEHANDLERS
(MANIPULADORES TELESCOPICOS)
Manipulador JCB

26. Productividad de Equipo Pesado 2011-II.Wong
TELEHANDLER LIEBHERR TL 435-13
•Alturas de elevación de 10 a 13 m.
• Carga entre las 3,5 y las 4,5 t.
•Motor de 84 Kw / 114 HP

27. Productividad de Equipo Pesado 2011-II.Wong
Cumple la función principal de cargar y desplazar
materiales a lugares inaccesibles, donde un
montacargas convencional no puede llegar.
BRAZOS
ESTABILIZADORES
BRAZO
TELESCOPICO
PISTON DE
LEVANTE
PORTA
HORQUILLAS
TELEHANDLERS
(MANIPULADORES TELESCOPICOS)

28. Productividad de Equipo Pesado 2011-II.Wong
ALTURA DE ELEVACIÓN
• Su altura varía desde los 5 hasta los 17 metros, con
capacidad de carga desde 2000 kg – 5000 kg.

29. Productividad de Equipo Pesado 2011-II.Wong
OPCIONES Y ACCESORIOS
Las plataformas y accesorios de levante se utilizan
para diversas aplicaciones.

30. Productividad de Equipo Pesado 2011-II.Wong

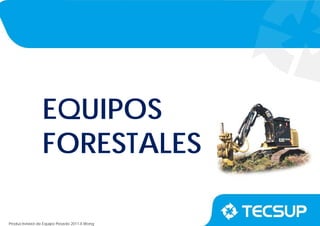

EQUIPOS
FORESTALES

31. Productividad de Equipo Pesado 2011-II.Wong
EQUIPOS FORESTALES
 Tractor Forestal
 Cargador Forestal

32. Productividad de Equipo Pesado 2011-II.Wong

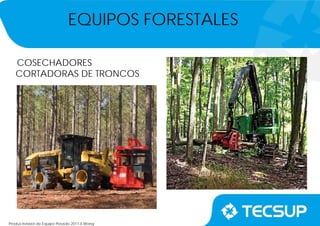

COSECHADORES
CORTADORAS DE TRONCOS
EQUIPOS FORESTALES

33. Productividad de Equipo Pesado 2011-II.Wong
CAMIÓN TRANSPORTADOR DE
TRONCOS TODOTERRENO
EQUIPOS FORESTALES

34. Productividad de Equipo Pesado 2011-II.Wong

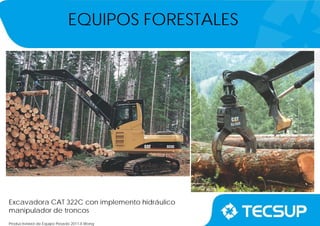

Excavadora CAT 322C con implemento hidráulico
manipulador de troncos
EQUIPOS FORESTALES

35. Productividad de Equipo Pesado 2011-II.Wong
TRACTORES DE
CADENAS

36. Productividad de Equipo Pesado 2011-II.Wong
TRACTORES DE CADENAS
Capacidad de hoja:
1.53m3 - 69m3
Potencia Operativa
70HP – 1150HP
Peso Operativo de :
7350kg – 152600Kg

37. Productividad de Equipo Pesado 2011-II.Wong

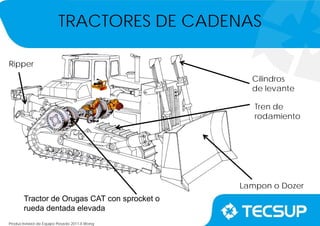

Tractor de Orugas CAT con sprocket o
rueda dentada elevada
TRACTORES DE CADENAS
Lampon o Dozer
Cilindros
de levante
Tren de
rodamiento
Ripper

38. Productividad de Equipo Pesado 2011-II.Wong
MARCA CAT
MODELO D3G
•TRANSMISION
HIDROSTATICA
•POTENCIA 70HP
•PESO OPERATIVO 7350 KG
•CAPACIDAD DE HOJA
1.5M3
TRACTORES DE CADENAS

39. Productividad de Equipo Pesado 2011-II.Wong
MARCA KOMATSU D575 POT. 1150HP
PESO OPERATIVO 152600 KG CAPACIDAD 69M3
TRACTORES DE CADENAS

40. Productividad de Equipo Pesado 2011-II.Wong
TRACTOR DE
CADENAS MARCA
KOMATSU D575
POTENCIA 1150HP
PESO OPERATIVO
152600 KG
CAPACIDAD DE
HOJA
69M3
RIPPER O DESGARRADOR
MARCA KOMATSU D575 POT. 1150HP
PESO OPERATIVO 152600 KG CAPACIDAD 69M3
TRACTORES DE CADENAS

41. Productividad de Equipo Pesado 2011-II.Wong

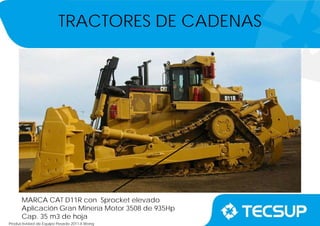

MARCA CAT D11R con Sprocket elevado
Aplicación Gran Minería Motor 3508 de 935Hp
Cap. 35 m3 de hoja
TRACTORES DE CADENAS

42. Productividad de Equipo Pesado 2011-II.Wong
MARCA CAT D10T con Sprocket elevado
Aplicación minera Motor C27 de 646 HP
Cap. 18.5 m3 de hoja
TRACTORES DE CADENAS

43. Productividad de Equipo Pesado 2011-II.Wong
TRACTORES DE CADENAS
PIPELAYER “TIENDE TUBOS”
MARCA CAT MODELO 572C

44. Productividad de Equipo Pesado 2011-II.Wong
TIENDETUBOS Liebherr RL 44 con una fuerza de
elevación de 45,9 toneladas, un motor diesel
Liebherr de 175 kW / 238 HP y un peso
operativo de 35 100 kg

45. Productividad de Equipo Pesado 2011-II.Wong
TIENDETUBOS Liebherr RL 64

46. Productividad de Equipo Pesado 2011-II.Wong
MARCA CAT
MODELO 814F
• POTENCIA 232HP
• PESO OPERATIVO
21713 KG
• CAPACIDAD DE
HOJA
• 2.6 M3
TRACTORES DE RUEDAS

47. Productividad de Equipo Pesado 2011-II.Wong
MARCA CAT 834H APLICACIÓN MINA DE CARBON
Potencia 498HP - Cap. 7.9 -22m3 47106Kg
TRACTORES DE RUEDAS

48. Productividad de Equipo Pesado 2011-II.Wong
Tractores de ruedas para nivelación de carreteras y
limpieza de zonas de carga de Palas
TRACTORES DE RUEDAS

49. Productividad de Equipo Pesado 2011-II.Wong

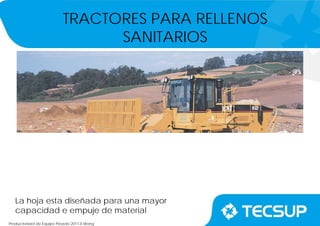

TRACTORES PARA RELLENOS
SANITARIOS
La hoja esta diseñada para una mayor
capacidad e empuje de material

50. Productividad de Equipo Pesado 2011-II.Wong
TRACTORES PARA RELLENOS
SANITARIOS
Las ruedas son metálicas y “pesadas” sirven también
para compactar

51. Productividad de Equipo Pesado 2011-II.Wong
EQUIPO DE
COMPACTACION

52. Productividad de Equipo Pesado 2011-II.Wong
EQUIPOS DE COMPACTACIÓN
Compactadores de 1 y 2 rodillos vibratorios para
todo terreno y asfalto

53. Productividad de Equipo Pesado 2011-II.Wong
Compactadores de asfalto de ruedas de goma
sólidos y metálicos
EQUIPOS DE COMPACTACIÓN

54. Productividad de Equipo Pesado 2011-II.Wong
EQUIPO DE
PAVIMENTACION

55. Productividad de Equipo Pesado 2011-II.Wong

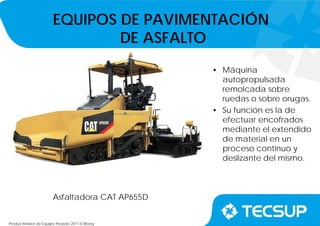

Asfaltadora CAT AP655D
• Máquina
autopropulsada
remolcada sobre
ruedas o sobre orugas.
• Su función es la de
efectuar encofrados
mediante el extendido
de material en un
proceso continuo y
deslizante del mismo.
EQUIPOS DE PAVIMENTACIÓN
DE ASFALTO

56. Productividad de Equipo Pesado 2011-II.Wong
TOLVA ALIMENTADORA
EQUIPOS DE PAVIMENTACIÓN
DE ASFALTO

57. Productividad de Equipo Pesado 2011-II.Wong

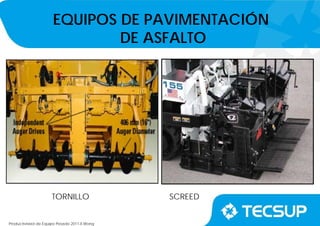

TORNILLO SCREED
EQUIPOS DE PAVIMENTACIÓN
DE ASFALTO

58. Productividad de Equipo Pesado 2011-II.Wong
EQUIPOS DE PAVIMENTACIÓN
DE ASFALTO
Potencia 173.5 hp
Modelo del motor motor C6.6 Cat con tecnología ACERT

59. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORAS DE
PAVIMENTO EN FRÍO

60. Productividad de Equipo Pesado 2011-II.Wong
TIPOS Y MARCAS
• VERMEER - WIRTGEN
– TAJO ABIERTO - CIELO ABIERTO
• REEMPLAZO PERFORACIÓN Y VOLADURA
– NIVELADORA Y RECUPERADORA DE CAMINOS
• CAT
– NIVELADORA Y RECUPERADORA DE CAMINOS
• SANDVIK (VER EQUIPO MINERO)
– MINAS SUBTERRÁNEAS
– ROADHEADERS TUNNEL
• REEMPLAZO PERFORACIÓN Y VOLADURA

61. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
CAT Modelo PM-102 Ancho de corte de 3.3 pie (1m)
Motor 3126B de 225HP
Transmisión Hidrostática en las 4 orugas
98 Puntas dentadas

62. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
Alojamiento para 1 diente

63. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
Alojamiento para 3 dientes

64. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
SISTEMA DE TRANSMISION
HIDROSTATICO EN CADA ORUGA

65. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
CAT Modelo PM-200 Ancho de corte de 6.6 pie (1.95m)
Motor C18 Acert de 575 HP
Transmisión Hidrostática en las 4 orugas
178 Puntas dentadas

66. Productividad de Equipo Pesado 2011-II.Wong

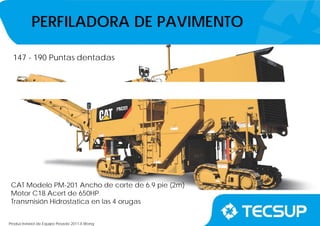

PERFILADORA DE PAVIMENTO
CAT Modelo PM-201 Ancho de corte de 6.9 pie (2m)
Motor C18 Acert de 650HP
Transmisión Hidrostatica en las 4 orugas
147 - 190 Puntas dentadas

67. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE PAVIMENTO
Utiliza la potencia del motor en
accionamiento hidráulico para
el tambor de corte y el
desplazamiento.

68. Productividad de Equipo Pesado 2011-II.Wong

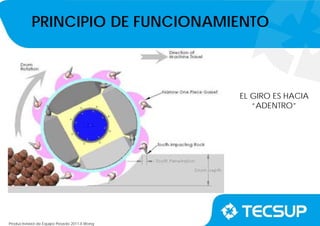

PRINCIPIO DE FUNCIONAMIENTO
EL GIRO ES HACIA
“ADENTRO”

69. Productividad de Equipo Pesado 2011-II.Wong
T855 Commander 3 T955 Commander 3
T1055 Commander 3
T1155 Commander 3
T1255 Commander 3
PERFILADORA DE PAVIMENTO

70. Productividad de Equipo Pesado 2011-II.Wong
• Tambor hidrostático
• Dientes en forma de cuñas
• Sentido de giro hacia adentro
PERFILADORA DE USO MINERO

71. Productividad de Equipo Pesado 2011-II.Wong

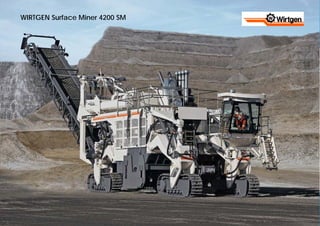

WIRTGEN Surface Miner 4200 SM

72. Productividad de Equipo Pesado 2011-II.Wong
WIRTGEN Surface Miner 4200 SM
Ancho de corte 4,200 mm
Profundidad de corte 0 - 650 / 0 - 830 mm
Motor Cummins 1.194 kW / 1.623 HP
Peso Operativo 211.300 (kg)

73. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA DE USO MINERO
PERFILADORA PARA USO EN MINERÍA
ACABADO FINAL

74. Productividad de Equipo Pesado 2011-II.Wong
PERFILADORA PARA USO EN MINERÍA
ACABADO FINAL
PERFILADORA DE USO MINERO

75. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y
RECUPERADORA DE
CAMINOS

76. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y RECUPERADORA DE
CAMINOS
Recuperadora de caminos CAT reutiliza el asfalto corta y
“muele” el asfalto para ser luego ser compactado y
reutilizado nuevamente

77. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y RECUPERADORA DE
CAMINOS
Tracción AWD en todas las ruedas, las ruedas
delanteras son de mando Hidráulico

78. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y RECUPERADORA DE
CAMINOS
Mezcla el pavimento con el asfalto para luego ser
compactado

79. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y RECUPERADORA DE
CAMINOS
Los tipos de dientes del tipo sencillo y tripe permiten
un corte rapido del asfalto y del pavimento

80. Productividad de Equipo Pesado 2011-II.Wong
MEZCLADORA Y RECUPERADORA DE
CAMINOS
Mezcladora con un aditivo “lechoso” para mejorar las
propiedades del suelo

81. Productividad de Equipo Pesado 2011-II.Wong
GRÚAS

82. Productividad de Equipo Pesado 2011-II.Wong
PARTES DE UNA
GRÚA SOBRE
ORUGAS
GRÚAS EN CELOSÍA

83. Productividad de Equipo Pesado 2011-II.Wong
PARTES DE UNA GRÚA TORRE
CONTRAPESO
CONTRAFLECHA
TORRETA
MÁSTIL
FLECHA
BASE
POLEA

84. Productividad de Equipo Pesado 2011-II.Wong
Grua de construcción en celosia
GRÚA SOBRE CADENAS
LIEBHERR LR 13000
DE 3.000 T DE CARGA
GRÚA
AUTOMONTABLE
81 K DE LIEBHERR

85. Productividad de Equipo Pesado 2011-II.Wong

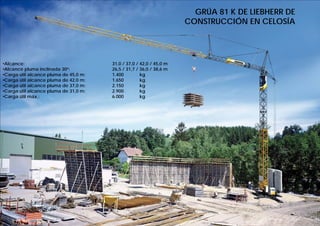

GRÚA 81 K DE LIEBHERR DE
CONSTRUCCIÓN EN CELOSÍA
•Alcance: 31,0 / 37,0 / 42,0 / 45,0 m
•Alcance pluma inclinada 30°: 26,5 / 31,7 / 36,0 / 38,6 m
•Carga útil alcance pluma de 45,0 m: 1.400 kg
•Carga útil alcance pluma de 42,0 m: 1.650 kg
•Carga útil alcance pluma de 37,0 m: 2.150 kg
•Carga útil alcance pluma de 31,0 m: 2.900 kg
•Carga útil máx.: 6.000 kg

86. Productividad de Equipo Pesado 2011-II.Wong
GRÚA Liebherr LR 1600/2-W:
sobre cadenas con chasis sobre vía
estrecha de 600 tn

87. Productividad de Equipo Pesado 2011-II.Wong
Grúa Hidráulica Liebherr sobre ruedas
GRÚA HIDRAÚLICA SOBRE RUEDAS

88. Productividad de Equipo Pesado 2011-II.Wong

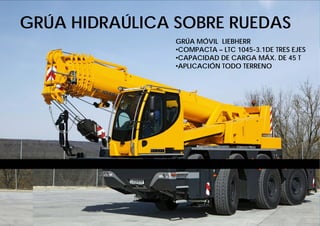

GRÚA MÓVIL LIEBHERR
•COMPACTA – LTC 1045-3.1DE TRES EJES
•CAPACIDAD DE CARGA MÁX. DE 45 T
•APLICACIÓN TODO TERRENO
GRÚA HIDRAÚLICA SOBRE RUEDAS

89. Productividad de Equipo Pesado 2011-II.Wong
La LIEBHERR LTM 11200-9.1 es la grúa
telescópica de mayor capacidad del
mercado.
Tiene una pluma telescópica de ocho
tramos.
Carga max de 1200tn a 2.5m
Contrapeso de 202 Tn
GRÚA HIDRAÚLICA SOBRE RUEDAS

90. Productividad de Equipo Pesado 2011-II.Wong
GRÚA DE MÁSTIL EN CELOSÍA DE 750 T LIEBHERR

91. Productividad de Equipo Pesado 2011-II.Wong
GRÚA PÓRTICO
Descarga y carga de contenedores mas rápido
en el puerto del Callao
Grúa pórtico en el muelle sur Callao.

92. Productividad de Equipo Pesado 2011-II.Wong
GrúaS pórtico en el muelle sur Callao.
DPWorld

93. Productividad de Equipo Pesado 2011-II.Wong
Grúa pórtico en el muelle sur Callao.
DPWorld en la foto Prof. L.Chávez

94. Productividad de Equipo Pesado 2011-II.Wong
GRUAS DE PATIO DEL MUELLE
Accionamiento Hidráulico y eléctrico

95. Productividad de Equipo Pesado 2011-II.Wong

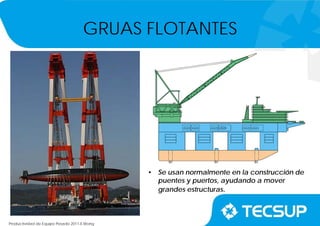

GRUAS FLOTANTES
• Se usan normalmente en la construcción de
puentes y puertos, ayudando a mover
grandes estructuras.

96. Productividad de Equipo Pesado 2011-II.Wong
La SSCV Thialf es la grúa flotante más
grande del mundo carga 14200 tn

97. Productividad de Equipo Pesado 2011-II.Wong
SSCV Thialf
GRUAS FLOTANTES
Las grúas flotantes son el tipo de grúa de mayor
capacidad de elevación, algunas superan las
10.000 toneladas.

98. Productividad de Equipo Pesado 2011-II.Wong
• El Saipem 7000 es la
segunda mayor grúa marina
del mundo, tras la SSCV
Thialf (14.200 t).
• Las grúas que equipa
garantizan un poder de
elevación de 14.000 t a 42
metros sobre la cubierta. Su
propietaria es la empresa
italiana de ingeniería y
construcción Saipem.
GRUAS FLOTANTES

99. Productividad de Equipo Pesado 2011-II.Wong
GRUAS FLOTANTES
SAIPEM 7000

100. Productividad de Equipo Pesado 2011-II.Wong
CONTINÚA
