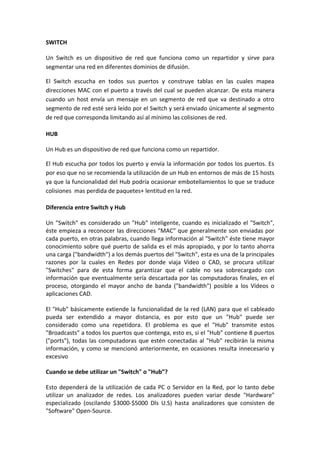

1. SWITCH
Un Switch es un dispositivo de red que funciona como un repartidor y sirve para
segmentar una red en diferentes dominios de difusión.
El Switch escucha en todos sus puertos y construye tablas en las cuales mapea
direcciones MAC con el puerto a través del cual se pueden alcanzar. De esta manera
cuando un host envía un mensaje en un segmento de red que va destinado a otro
segmento de red esté será leído por el Switch y será enviado únicamente al segmento
de red que corresponda limitando así al mínimo las colisiones de red.
HUB
Un Hub es un dispositivo de red que funciona como un repartidor.
El Hub escucha por todos los puerto y envía la información por todos los puertos. Es
por eso que no se recomienda la utilización de un Hub en entornos de más de 15 hosts
ya que la funcionalidad del Hub podría ocasionar embotellamientos lo que se traduce
colisiones mas perdida de paquetes+ lentitud en la red.
Diferencia entre Switch y Hub
Un "Switch" es considerado un "Hub" inteligente, cuando es inicializado el "Switch",
éste empieza a reconocer las direcciones "MAC" que generalmente son enviadas por
cada puerto, en otras palabras, cuando llega información al "Switch" éste tiene mayor
conocimiento sobre qué puerto de salida es el más apropiado, y por lo tanto ahorra
una carga ("bandwidth") a los demás puertos del "Switch", esta es una de la principales
razones por la cuales en Redes por donde viaja Vídeo o CAD, se procura utilizar
"Switches" para de esta forma garantizar que el cable no sea sobrecargado con
información que eventualmente sería descartada por las computadoras finales, en el
proceso, otorgando el mayor ancho de banda ("bandwidth") posible a los Vídeos o
aplicaciones CAD.
El "Hub" básicamente extiende la funcionalidad de la red (LAN) para que el cableado
pueda ser extendido a mayor distancia, es por esto que un "Hub" puede ser
considerado como una repetidora. El problema es que el "Hub" transmite estos
"Broadcasts" a todos los puertos que contenga, esto es, si el "Hub" contiene 8 puertos
("ports"), todas las computadoras que estén conectadas al "Hub" recibirán la misma
información, y como se mencionó anteriormente, en ocasiones resulta innecesario y
excesivo
Cuando se debe utilizar un "Switch" o "Hub”?
Esto dependerá de la utilización de cada PC o Servidor en la Red, por lo tanto debe
utilizar un analizador de redes. Los analizadores pueden variar desde "Hardware"
especializado (oscilando $3000-$5000 Dls U.S) hasta analizadores que consisten de
"Software" Open-Source.

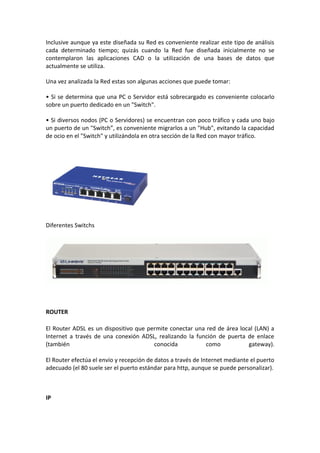

2. Inclusive aunque ya este diseñada su Red es conveniente realizar este tipo de análisis
cada determinado tiempo; quizás cuando la Red fue diseñada inicialmente no se
contemplaron las aplicaciones CAD o la utilización de una bases de datos que
actualmente se utiliza.
Una vez analizada la Red estas son algunas acciones que puede tomar:
• Si se determina que una PC o Servidor está sobrecargado es conveniente colocarlo
sobre un puerto dedicado en un "Switch".
• Si diversos nodos (PC o Servidores) se encuentran con poco tráfico y cada uno bajo
un puerto de un "Switch”, es conveniente migrarlos a un "Hub", evitando la capacidad
de ocio en el "Switch" y utilizándola en otra sección de la Red con mayor tráfico.
Diferentes Switchs
ROUTER
El Router ADSL es un dispositivo que permite conectar una red de área local (LAN) a
Internet a través de una conexión ADSL, realizando la función de puerta de enlace
(también conocida como gateway).
El Router efectúa el envío y recepción de datos a través de Internet mediante el puerto
adecuado (el 80 suele ser el puerto estándar para http, aunque se puede personalizar).
IP

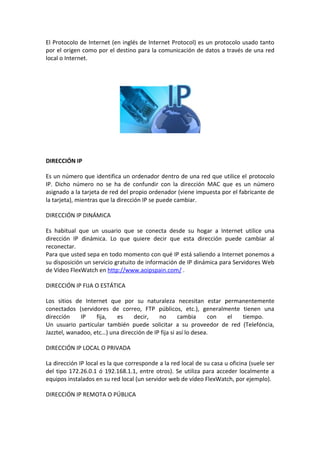

3. El Protocolo de Internet (en inglés de Internet Protocol) es un protocolo usado tanto
por el origen como por el destino para la comunicación de datos a través de una red
local o Internet.
DIRECCIÓN IP
Es un número que identifica un ordenador dentro de una red que utilice el protocolo
IP. Dicho número no se ha de confundir con la dirección MAC que es un número
asignado a la tarjeta de red del propio ordenador (viene impuesta por el fabricante de
la tarjeta), mientras que la dirección IP se puede cambiar.
DIRECCIÓN IP DINÁMICA
Es habitual que un usuario que se conecta desde su hogar a Internet utilice una
dirección IP dinámica. Lo que quiere decir que esta dirección puede cambiar al
reconectar.
Para que usted sepa en todo momento con qué IP está saliendo a Internet ponemos a
su disposición un servicio gratuito de información de IP dinámica para Servidores Web
de Vídeo FlexWatch en http://www.aoipspain.com/ .
DIRECCIÓN IP FIJA O ESTÁTICA
Los sitios de Internet que por su naturaleza necesitan estar permanentemente
conectados (servidores de correo, FTP públicos, etc.), generalmente tienen una
dirección IP fija, es decir, no cambia con el tiempo.
Un usuario particular también puede solicitar a su proveedor de red (Telefóncia,
Jazztel, wanadoo, etc…) una dirección de IP fija si así lo desea.
DIRECCIÓN IP LOCAL O PRIVADA
La dirección IP local es la que corresponde a la red local de su casa u oficina (suele ser
del tipo 172.26.0.1 ó 192.168.1.1, entre otros). Se utiliza para acceder localmente a
equipos instalados en su red local (un servidor web de vídeo FlexWatch, por ejemplo).
DIRECCIÓN IP REMOTA O PÚBLICA

4. Puede ser fija o dinámica, según usted haya contratado con su proveedor de red (suele
ser del tipo 217.127.3.11 ó 81.32.123.14, entre otros) .Se utiliza para acceder
remotamente a través de Internet a equipos instalados en una red local (un servidor
web de vídeo FlexWatch, por ejemplo).
REDES INALAMBRICAS
Una de las tecnologías más prometedoras y discutidas en esta década es la de poder
comunicar computadoras mediante esta tecnología.
Estas redes facilitan la operación en lugares donde la computadora no puede
permanecer en un solo lugar, como en almacenes o en oficinas que se encuentren en
varios pisos.
No se espera que las redes inalámbricas lleguen a remplazar a las redes cableadas.
Estas ofrecen velocidades de transmisión mayores que las logradas con la tecnología
inalámbrica.
Mientras que las redes inalámbricas actuales ofrecen velocidades de 2 Mbps, las redes
cableadas ofrecen velocidades de 10 Mbps y se espera que alcancen velocidades de
hasta 100 Mbps
Los sistemas de Cable de Fibra Óptica logran velocidades aún mayores, y pensando
futuristamente se espera que las redes inalámbricas alcancen velocidades de solo 10
Mbps
TARJETAS DE RED
Realiza la funciona de intermediario entre el ordenador y la red de comunicación. En
ella se encuentran grabados los protocolos de comunicación , en los niveles físico,
enlace de datos. Por su parte la comunicación con el ordenador se realiza
normalmente a través de las ranuras de expansión que este dispone (ya sea ISA, PCI O
PCMCIA, USB).
Una tarjeta de red permite la comunicación entre diferentes aparatos conectados
entre sí y también permite compartir recursos entre dos o más equipos (discos duros,
CD-ROM, impresoras, etc.). O más conocido como NIC (Network Interface Card),
Este dispositivo es del tamaño de una tarjeta estándar que puede venir de forma
integrada en las placas base o individualmente, se coloca en ranuras de ampliación de
las PC o en los computadores portátiles mediante puertos USB.

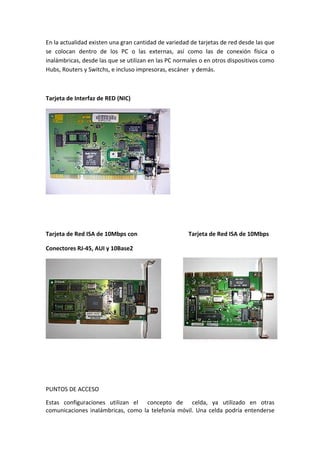

5. En la actualidad existen una gran cantidad de variedad de tarjetas de red desde las que
se colocan dentro de los PC o las externas, así como las de conexión física o
inalámbricas, desde las que se utilizan en las PC normales o en otros dispositivos como
Hubs, Routers y Switchs, e incluso impresoras, escáner y demás.
Tarjeta de Interfaz de RED (NIC)
Tarjeta de Red ISA de 10Mbps con Tarjeta de Red ISA de 10Mbps
Conectores RJ-45, AUI y 10Base2
PUNTOS DE ACCESO
Estas configuraciones utilizan el concepto de celda, ya utilizado en otras
comunicaciones inalámbricas, como la telefonía móvil. Una celda podría entenderse

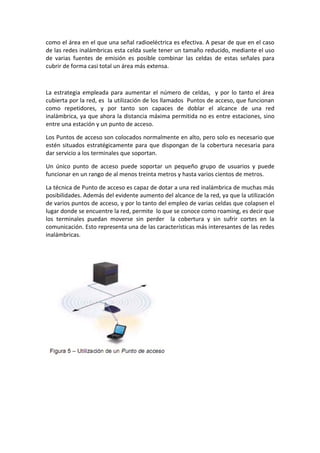

6. como el área en el que una señal radioeléctrica es efectiva. A pesar de que en el caso
de las redes inalámbricas esta celda suele tener un tamaño reducido, mediante el uso
de varias fuentes de emisión es posible combinar las celdas de estas señales para
cubrir de forma casi total un área más extensa.
La estrategia empleada para aumentar el número de celdas, y por lo tanto el área
cubierta por la red, es la utilización de los llamados Puntos de acceso, que funcionan
como repetidores, y por tanto son capaces de doblar el alcance de una red
inalámbrica, ya que ahora la distancia máxima permitida no es entre estaciones, sino
entre una estación y un punto de acceso.
Los Puntos de acceso son colocados normalmente en alto, pero solo es necesario que
estén situados estratégicamente para que dispongan de la cobertura necesaria para
dar servicio a los terminales que soportan.
Un único punto de acceso puede soportar un pequeño grupo de usuarios y puede
funcionar en un rango de al menos treinta metros y hasta varios cientos de metros.
La técnica de Punto de acceso es capaz de dotar a una red inalámbrica de muchas más
posibilidades. Además del evidente aumento del alcance de la red, ya que la utilización
de varios puntos de acceso, y por lo tanto del empleo de varias celdas que colapsen el
lugar donde se encuentre la red, permite lo que se conoce como roaming, es decir que
los terminales puedan moverse sin perder la cobertura y sin sufrir cortes en la
comunicación. Esto representa una de las características más interesantes de las redes
inalámbricas.

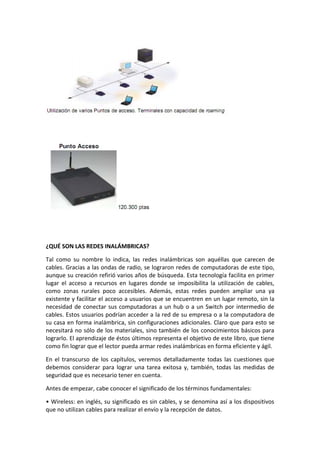

7. ¿QUÉ SON LAS REDES INALÁMBRICAS?
Tal como su nombre lo indica, las redes inalámbricas son aquéllas que carecen de
cables. Gracias a las ondas de radio, se lograron redes de computadoras de este tipo,
aunque su creación refirió varios años de búsqueda. Esta tecnología facilita en primer
lugar el acceso a recursos en lugares donde se imposibilita la utilización de cables,
como zonas rurales poco accesibles. Además, estas redes pueden ampliar una ya
existente y facilitar el acceso a usuarios que se encuentren en un lugar remoto, sin la
necesidad de conectar sus computadoras a un hub o a un Switch por intermedio de
cables. Estos usuarios podrían acceder a la red de su empresa o a la computadora de
su casa en forma inalámbrica, sin configuraciones adicionales. Claro que para esto se
necesitará no sólo de los materiales, sino también de los conocimientos básicos para
lograrlo. El aprendizaje de éstos últimos representa el objetivo de este libro, que tiene
como fin lograr que el lector pueda armar redes inalámbricas en forma eficiente y ágil.
En el transcurso de los capítulos, veremos detalladamente todas las cuestiones que
debemos considerar para lograr una tarea exitosa y, también, todas las medidas de
seguridad que es necesario tener en cuenta.
Antes de empezar, cabe conocer el significado de los términos fundamentales:
• Wireless: en inglés, su significado es sin cables, y se denomina así a los dispositivos
que no utilizan cables para realizar el envío y la recepción de datos.

8. • Wi-Fi: abreviatura del término inglés Wireless Fidelity. Es el término utilizado
corrientemente para una red local sin cables (WLAN) de alta frecuencia.
• WLAN (Wireless Local Area Network, o red de área local inalámbrica): una WLAN es
un tipo de red de área local (LAN) que utiliza ondas de radio de alta frecuencia en lugar
de cables para comunicar y transmitir datos.
• Bluetooth: tecnología y protocolo de conexión entre dispositivos inalámbricos.
Incluye un chip específico para comunicarse en la banda de frecuencia comprendida
entre 2,402 y 2,480 GHz con un alcance máxima de 10 metros y tasas de transmisión
de datos de hasta 721 Kbps
