2. Router Inalámbrico D-Link DSL-2740B
QUE ES UN ROUTER
EL ROUTER
Un router es un dispositivo que envía paquetes de datos a través de redes
informáticas.Los Routers realizar los datos de “tráfico de la dirección de” funciones en el
Internet .Un router está conectado a dos o más líneas de datos de distintas redes.
Cuando los datos se presenta en una de las líneas, el router lee la información de dirección
en el paquete para determinar su destino final.
El tipo más común de los routers son el hogar y routers para pequeñas oficinas que
simplemente pasar los datos, como las páginas Web y correo electrónico, entre los
equipos de casa y el dueño del cable o módem DSL , que se conecta a Internet ( ISP ).
Nota: La ARPANET fue desarrollada por la Agencia de Proyectos de Investigación Avanzada
(ARPA) del Departamento de Defensa de los Estados Unidos. También fue la primera red
operativa de conmutación de paquetes del mundo y la antecesora de la Internet de la
actualidad.

3. ANALISIS 1. Descripción del objeto como operador
Es de color negro tiene 2 antenas. Dispone de botones para controlar el encendido o la
conexión WiFi, de modo que siempre puedes desactivarla si no la usas. Sin duda, es la
medida más segura contra intrusiones. La configuración se puede hacer en castellano,
aunque a costa de sufrir una traducción no siempre acertada. No es que sea una losa, pero
es un aspecto revisable en el futuro. En conjunto, es un equipo de red correcto, aunque con
una velocidad solo apta para casos donde no sea prioritario tener la máxima velocidad.Son
suficientes para que no se te presente un cuello de botella. Otro tema distinto es si usas
esta red para conectar equipos en la red doméstica transfiriendo datos entre ellos.
Router 4G LTE de alto rendimiento, permite introducir la tarjeta SIM directamente en el
router y tiene dos antenas para banda ancha móvil desmontables externas. Tiene doble
banda simultánea con Wi-Fi AC1200, un puerto Gigabit Ethernet para Internet, cuatro
puertos Gigabit Ethernet para la LAN y un puerto USB 2.0 para compartir archivos en red
local. - See more at
Más de una vez habremos observado esa cajita que se encuentra cercana a nuestra PC,
cuyas luces destellan permanentemente creando la magia de poder disfrutar en toda
nuestra casa de Internet por Wi-Fi. Esa cajita, como todos lo sabemos es un router. Pero
¿qué es en realidad este dispositivo?
Básicamente,un router es un dispositivo que seutiliza para distribuir señaldeInternet entre
todos los equipos locales conectados en red, ya sea a través de Ethernet por intermedio de
un cable, o bien por medio de la tecnología de ondas de radio, haciendo que la red se
caracterice por ser inalámbrica.
En este caso, las conexiones Ethernet 10/100 que integra serán un freno para cualquier
equipo con tecnología Gigabit Ethernet; por no hablar del uso de la red inalámbrica para
este tipo de transferencias. De todos modos, es una propuesta válida para usos poco
exigentes en cuanto a velocidad, pero donde se agradezca disponer de un router ADSL
configurable al cien por cien. Las antenas de 2 dBi no son las más eficaces, pero a cambio
tenemos un consumo de apenas 5 vatios, que para situaciones en las que esté encendido
todos los días.
Los routers tienen muchos de los mismos componentes de hardware y software que se
encuentran en otras computadoras, entre ellos:
CPU

4. RAM
ROM
Sistema operativo
La principal responsabilidad de un router es dirigir los paquetes destinados a redes locales
y remotas al:
Determinar la mejor ruta para enviar paquetes hacia su destino; el router usa su tabla de
enrutamiento para determinar la mejor ruta para reenviar el paquete. Cuando el router
recibe un paquete, examina su dirección IP de destino y busca la mejor coincidencia con
una dirección de red en la tabla de enrutamiento del router. La tabla de enrutamiento
también incluye la interfaz que se utilizará para enviar el paquete. Cuando se encuentra
una coincidencia, el router encapsula el paquete IP en la trama de enlace de datos de la
interfaz de salida. Luego, el paquete se envía hacia su destino.
Al igual que una PC, un router también incluye:
Unidad de procesamiento central (CPU)
Memoria de acceso aleatorio (RAM)
Memoria de sólo lectura (ROM)
En la siguiente imagen se muestra con mas claridad las principales partes internas del
router:
Pruebas (2,4 GHz)
• Configuración ADSL fácil y automatizada mediante un asistente en castellano
• > Peso muy reducido y tamaño compacto
• > Menú completo para la configuración avanzada- See more at:
Sobrecarga: Al intercambiar la información de ruteo entre router y actualizar las tablas de
rutas internas, requiere una cierta cantidad de recursos adicionales. Estos recursos no son
directamente involucrados en mover directamente información útil del usuario, esto pasa
a ser un requerimiento adicional y son por lo tanto considerados como sobrecargas. Esta
puede influir sobre tráfico de red, memoria y CPU.

5. Descripción anatómica del objeto

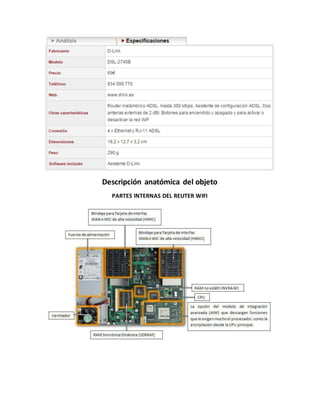

PARTES INTERNAS DEL REUTER WIFI

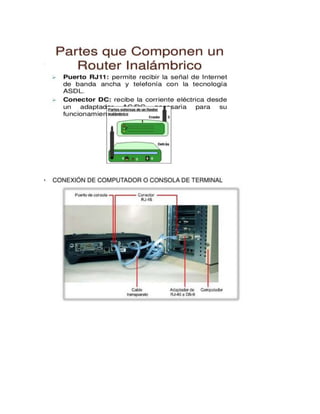

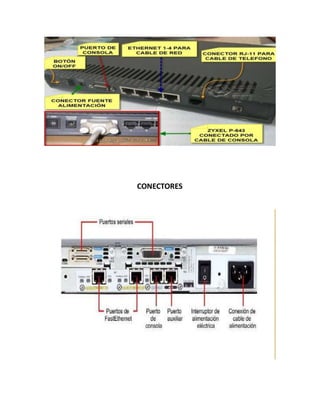

7. CONECTORES

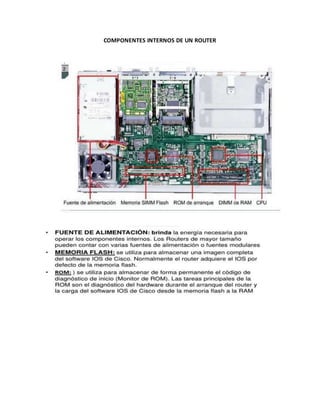

8. COMPONENTES INTERNOS DE UN ROUTER

9. Análisis funcional
CONFIGURACION DE UN REUTER

10. CONFIGURACION DE SOFTWARE

11. CONFIGURACION DEL REUTER
Análisis funcional:
PROCESO DE ARRANQUE DEL ROUTER
Proceso de arranque
El proceso de arranque está conformado por cuatro etapas principales:
1. Ejecución de la POST
2. Carga del programa bootstrap
3. Ubicación y carga del software IOS de Cisco
4. Ubicación y carga del archivo de configuración de inicio o ingreso al modo Setup
1. Ejecución de la POST
La prueba de autocomprobación de encendido (POST) es un proceso común que ocurre en
casi todas las computadoras durante el arranque. El proceso de POST se utiliza para
probar el hardware del router. Cuando se enciende el router, el software en el chip de la
ROM ejecuta el POST. Durante esta autocomprobación, el router ejecuta diagnósticos
desde la ROMa varios componentes de hardware, entre ellos la CPU, la RAM y la NVRAM.
Después de completarse la POST, el router ejecuta el programa bootstrap.velocidad.
Pruebas (2,4 GHz)
- See more at:
Menú completo para la configuración
avanzada-

12. Sobrecarga: Al intercambiar la información de ruteo entre router y actualizar las tablas de
rutas internas, requiere una cierta cantidad de recursos adicionales. Estos recursos no son
directamente involucrados en mover directamente información útil del usuario, esto pasa
a ser un requerimiento adicional y son por lo tanto considerados como sobrecargas. Esta
puede influir sobre trafico de red, memoria y CPU
WiFi g ó n: La diferencia entre el WiFi g y n se basa en la velocidad de datos. El WiFi n es
más rápido que el WiFi g. Tendremos que revisar que nuestra empresa nos provea de una
conexión u otra, y que las antenas de recepción sean compatibles con g o n.
Entradas: Un router con más entradas, permitirá que nuestras redes locales sean más
grandes (las redes locales se pueden hacer por WiFi, pero las conexiones por cable son
mucho más fiables y eficientes).
WiFi o analógica: Las señales se pueden distribuir de forma analógica (o sea, por cable, y
en esto influirá el número de entradas) o por aire, que sería el caso del WiFi, aunque la
mayoría combina ambas señales, de tal forma que puedas elegir o una u otra.
Antenas sustituibles: Hay routers que permiten cambiar las antenas de emisión (con lo
que conseguir mayor rango de las que traen por defecto) y otras que las traen fijas.
Capacidad 3G: Algunos, permiten usar la tecnología 3G para recibir los datos en vez de por
cable, lo que permite ser portátil (estos suelen estar distribuidos por empresas telefónicas
móviles).
3.
CUANDO PUEDO UTILIZAR UN ROUTER

13. Análisis técnico y constructivo
Esta elaborado de una pasta negra y dura en la parte exterior
Por dentro está elaborada con aluminio
Las pistas son generalmente de cobre mientras que la base se fabrica generalmente de
resinas de fibra de vidrio reforzada, Pertinax, pero también cerámica, plástico, teflón o
polímeros como la baquelita.
También se fabrican de celuloide con pistas de pintura conductora cuando se requiere que
sean flexibles para conectar partes con movimiento entre sí, evitando los problemas del
cambio de estructura cristalina del cobre que hace quebradizos los conductores de cable
No todas las tarjetas usan materiales rígidos. Algunas son diseñadas para ser muy o
ligeramente flexibles, usando DuPont's Kapton filmde poliamida y otros. Esta clase de

14. tarjetas, a veces llamadas “circuitos flexibles”, o “circuitos rígido-flexibles”,
respectivamente, son difíciles de crear, pero tienen muchas aplicaciones. A veces son
flexibles para ahorrar espacio (los circuitos impresos dentro de las cámaras y auriculares
son casi siempre circuitos flexibles, de tal forma que puedan doblarse en el espacio
disponible limitado. En ocasiones, la parte flexible del circuito impreso se utiliza como
cable o conexión móvil hacia otra tarjeta o dispositivo. Un ejemplo de esta última
aplicación es el cable que conecta el cabezal en una impresora de inyección de tinta.
HISTORIA DEL ROUTER
El primer dispositivo que tenía fundamentalmente las mismas funciones que hoy tiene un
enrutador era el procesador del interfaz de mensajes (IMP). Eran los dispositivos que
conformaban, la primera red de conmutación de paquetes.La idea de enrutador venía
inicialmente de un grupo internacional de investigadores de las redes de ordenadores
llamado el Grupo Internacional de Trabajo de la Red (INWG). Creado en 1972 como un
grupo informal para considerar las cuestiones técnicas en la conexión de redes diferentes,
que años más tarde se convirtió en un subcomité de la Federación Internacional para
Procesamiento de Información.
En este artículo vamos a hacer un breve repaso de algunos modelos de routers antiguos
para que podáis ir viendo cómo han mejorado y evolucionando a lo largo de los años.
Como punto de partida tomaremos aproximadamente el año 2000 que fue una época de
grandes cambios ya que se pasó del módem de 56 KB que no permitía recibir llamadas
mientras navegas por Internet al ADSL de 256Kbps de bajada y 128Kbps de - See more at:
Estos dispositivos eran diferentes de la mayoría de los conmutadores de paquetes de dos
maneras. En primer lugar, que conecta diferentes tipos de redes, como la de puertos en
serie y redes de área local. En segundo lugar, eran dispositivos sin conexión, que no
desempeñaba ningún papel en la garantía de que el tráfico se entregó fiablemente,

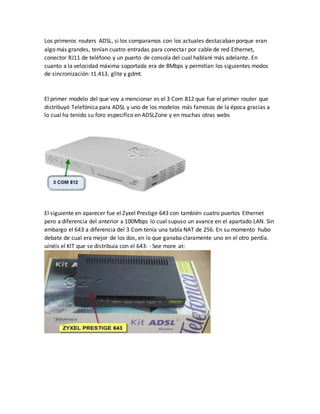

15. Los primeros routers ADSL, si los comparamos con los actuales destacaban porque eran
algo más grandes, tenían cuatro entradas para conectar por cable de red Ethernet,
conector RJ11 de teléfono y un puerto de consola del cual hablaré más adelante. En
cuanto a la velocidad máxima soportada era de 8Mbps y permitían los siguientes modos
de sincronización: t1.413, glite y gdmt.
El primer modelo del que voy a mencionar es el 3 Com 812 que fue el primer router que
distribuyó Telefónica para ADSL y uno de los modelos más famosos de la época gracias a
lo cual ha tenido su foro especifico en ADSLZone y en muchas otras webs
El siguiente en aparecer fue el Zyxel Prestige 643 con también cuatro puertos Ethernet
pero a diferencia del anterior a 100Mbps lo cual supuso un avance en el apartado LAN. Sin
embargo el 643 a diferencia del 3 Com tenía una tabla NAT de 256. En su momento hubo
debate de cual era mejor de los dos, en lo que ganaba claramente uno en el otro perdía.
uínéis el KIT que se distribuía con el 643: - See more at:

16. Otro router de características parecidas a los dos anteriores y de la misma generación es
el Thomson SpeedTouch 510 : - See more at:
Después de estos modelos, y a medio camino de evolucionar hasta el concepto actual que
tenemos de un router encontramos el Zyxel Prestige 650hw-31 que destacaba por ser
convertible a Wi-Fi si comprabas una tarjeta Wireless compatible: - See more at:
Por último para finalizar este breve repaso a routers
históricos nos encontramos con el Zyxel Prestige 650HW-31E que es prácticamente igual
que el anterior salvo que este modelo ya es WIFI de serie: - See more at:

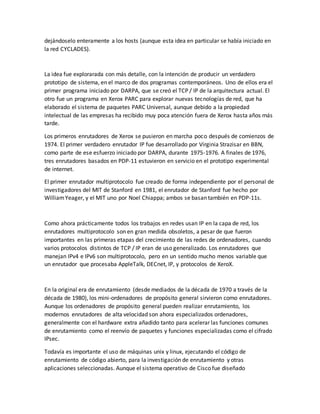

17. dejándoselo enteramente a los hosts (aunque esta idea en particular se había iniciado en
la red CYCLADES).
La idea fue explorarada con más detalle, con la intención de producir un verdadero
prototipo de sistema, en el marco de dos programas contemporáneos. Uno de ellos era el
primer programa iniciado por DARPA, que se creó el TCP / IP de la arquitectura actual. El
otro fue un programa en Xerox PARC para explorar nuevas tecnologías de red, que ha
elaborado el sistema de paquetes PARC Universal, aunque debido a la propiedad
intelectual de las empresas ha recibido muy poca atención fuera de Xerox hasta años más
tarde.
Los primeros enrutadores de Xerox se pusieron en marcha poco después de comienzos de
1974. El primer verdadero enrutador IP fue desarrollado por Virginia Strazisar en BBN,
como parte de ese esfuerzo iniciado por DARPA, durante 1975-1976. A finales de 1976,
tres enrutadores basados en PDP-11 estuvieron en servicio en el prototipo experimental
de internet.
El primer enrutador multiprotocolo fue creado de forma independiente por el personal de
investigadores del MIT de Stanford en 1981, el enrutador de Stanford fue hecho por
WilliamYeager, y el MIT uno por Noel Chiappa; ambos se basan también en PDP-11s.
Como ahora prácticamente todos los trabajos en redes usan IP en la capa de red, los
enrutadores multiprotocolo son en gran medida obsoletos, a pesar de que fueron
importantes en las primeras etapas del crecimiento de las redes de ordenadores, cuando
varios protocolos distintos de TCP / IP eran de uso generalizado. Los enrutadores que
manejan IPv4 e IPv6 son multiprotocolo, pero en un sentido mucho menos variable que
un enrutador que procesaba AppleTalk, DECnet, IP, y protocolos de XeroX.
En la original era de enrutamiento (desde mediados de la década de 1970 a través de la
década de 1980), los mini-ordenadores de propósito general sirvieron como enrutadores.
Aunque los ordenadores de propósito general pueden realizar enrutamiento, los
modernos enrutadores de alta velocidad son ahora especializados ordenadores,
generalmente con el hardware extra añadido tanto para acelerar las funciones comunes
de enrutamiento como el reenvío de paquetes y funciones especializadas como el cifrado
IPsec.
Todavía es importante el uso de máquinas unix y linux, ejecutando el código de
enrutamiento de código abierto, para la investigación de enrutamiento y otras
aplicaciones seleccionadas. Aunque el sistema operativo de Cisco fue diseñado

18. independientemente, otros grandes sistemas operativos enrutador, tales como las de
Juniper Networks y Extreme Networks, han sido ampliamente modificadas, pero aún
tienen ascendencia unix.
Otros cambios también pueden mejorar la fiabilidad, como los procesadores redundantes
de control con estado de fallos, y que usan almacenamiento que tiene partes no móviles
para la carga de programas. Mucha fiabilidad viene de las técnicas operacionales para el
funcionamiento de los enrutadores críticos como del diseño de enrutadores en sí mismo.
Es la mejor práctica común, por ejemplo, utilizar sistemas de alimentación ininterrumpida
redundantes para todos los elementos críticos de la red, con generador de copia de
seguridad de las baterías o de los suministros de energía.
http://www.pcactual.com/articulo/laboratorio/analisis/comunicaciones/routers/inalambr
icos/10780/router_inalambrico_d-link_dsl-2740b.html#sthash.Y4RaSjFw.dpuf.
: http://www.redeszone.net/routers/#sthash.iKcbOyf7.dpuf
http://www.redeszone.net/2013/07/21/historia-de-los-routers-adsl-parte-
1/#sthash.ORqPFrrv.dpuf
