Oracle VM VirtualBox Hacked

Oracle VM VirtualBox
www.virtualbox.org
vjavierf.wordpress.com

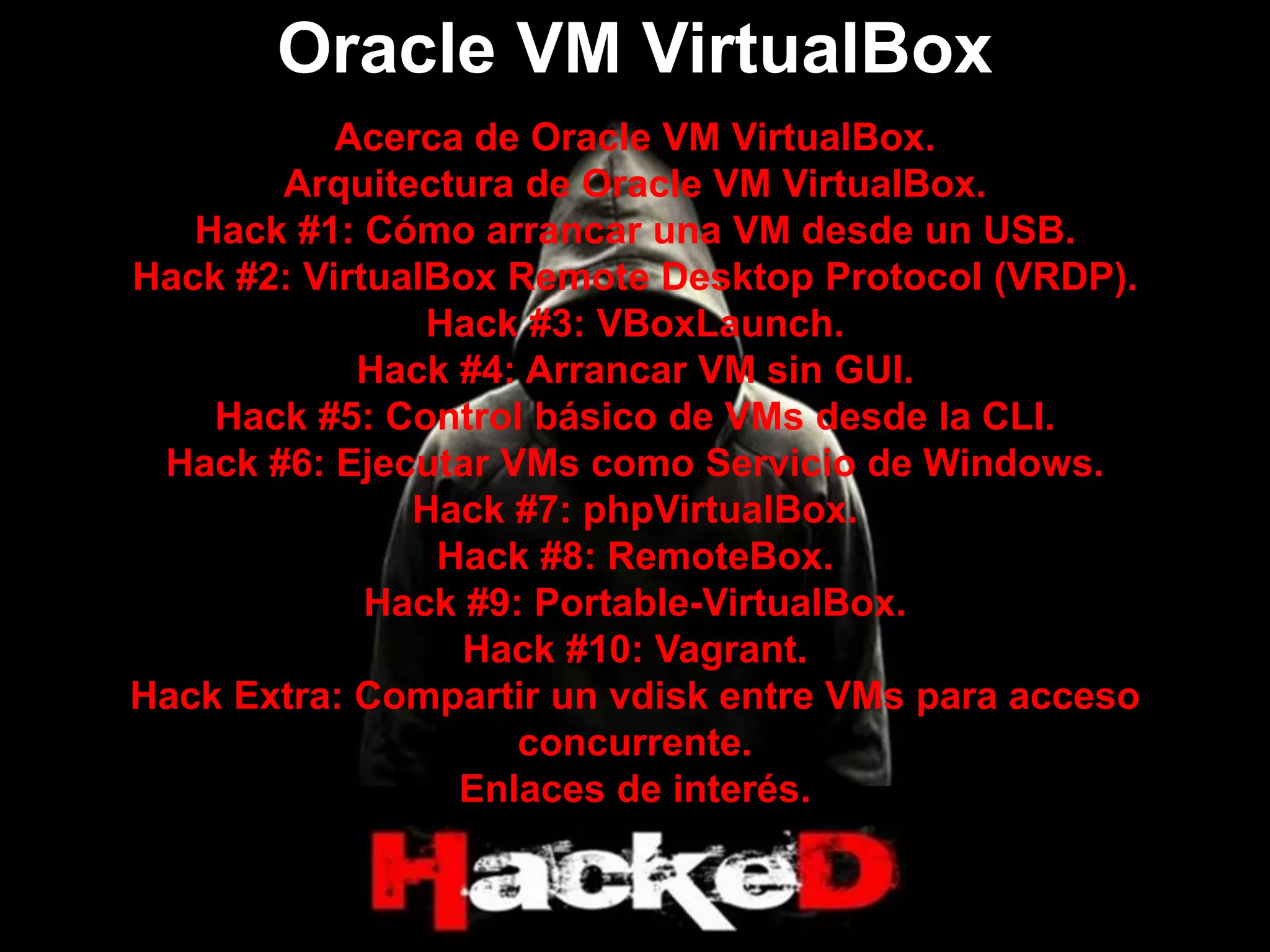

Acerca de Oracle VM VirtualBox.
Arquitectura de Oracle VM VirtualBox.
Hack #1: Cómo arrancar una VM desde un USB.
Hack #2: VirtualBox Remote Desktop Protocol (VRDP).
Hack #3: VBoxLaunch.
Hack #4: Arrancar VM sin GUI.
Hack #5: Control básico de VMs desde la CLI.
Hack #6: Ejecutar VMs como Servicio de Windows.
Hack #7: phpVirtualBox.
Hack #8: RemoteBox.
Hack #9: Portable-VirtualBox.
Hack #10: Vagrant.
Hack Extra: Compartir un vdisk entre VMs para acceso
concurrente.
Enlaces de interés.

Acerca de Oracle VM VirtualBox
• Software de virtualización (hipervisor o VMM de tipo 2)
para arquitecturas x86 y AMD64/Intel64.
• Creado originalmente por la empresa alemana Innotek
GmbH (lanzamiento inicial el 15 de enero de 2007).
• Actualmente desarrollado por Oracle Corporation.
• Desde la versión 4.0 está disponible como Open Source
Software bajo licencia GNU GPL versión 2.
– Oracle VM VirtualBox Extension Pack incluye componentes
closed-source (propietarios) que añaden funcionalidad extra
a la instalación base de VirtualBox.
– Oracle VM VirtualBox Extension Pack es liberado bajo
licencia VirtualBox Personal Use and Evaluation License
(PUEL).
• Sistemas operativos anfitriones soportados: Windows,
Linux, Mac OS X y Solaris.
• Sistemas operativos invitados soportados: Windows (NT
4.0, 2000, XP, Server 2003, Vista, Windows 7, Windows
8), DOS/Windows 3.x, Linux (2.4, 2.6 and 3.x), Solaris,
OpenSolaris, OS/2 y OpenBSD.
SysTech+ Day 2

Arquitectura de
SysTech+ Day 3

Hack #1: Cómo arrancar una VM
desde un dispositivo USB
• Opción no disponible desde la interfaz gráfica de
VirtualBox pero sí a través del comando VBoxManage.
• Pasos:
1. Conectar el dispositivo USB.
2. Crear un disco virtual raw (vmdk) que apunte al dispositivo
físico.
• En Linux:
# VBoxManage internalcommands createrawvmdk
-filename ~/usbdisk.vmdk -rawdisk /dev/sdx
• En Windows:
C:>"%programfiles%"oraclevirtualboxVBoxManage
internalcommands createrawvmdk -filename C:usbdisk.vmdk
-rawdisk .PhysicalDrive#
Usar el Administrador de discos o el siguiente comando para
identificar el PhysicalDrive:
C:>wmic diskdrive get caption,mediatype,deviceid,size
3. Configurar el disco virtual creado (usbdisk.vmdk) como
disco primario maestro de la VM.
4. Arrancar la VM.
SysTech+ Day 4

Hack #1: Cómo arrancar una VM
desde un dispositivo USB
SysTech+ Day 5

Hack #2: VirtualBox Remote Desktop
Protocol (VRDP)
• Opción no disponible en la instalación base de
VirtualBox pero sí a través de Oracle VirtualBox
Extension Pack.
• Pasos:
1. Instalar Oracle VirtualBox Extension Pack.
• Podemos comprobar que la extensión está disponible
desde el menú Archivo – Preferencias – Extensiones.
2. Habilitar el servidor RDP para la VM.
• Configuración de la VM – Pantalla – Pantalla remota,
marcar el check Habilitar servidor. También podemos
cambiar el puerto del servidor utilizado por defecto (3389)
para que no colisione con otro servidor RDP que pudiera
estar corriendo en el ordenador anfitrión.
3. Ejecutar un cliente RDP y conectar con la VM.
• Importante: la conexión se realiza utilizando la IP o
nombre DNS del ordenador anfitrión y el puerto
configurado en el apartado anterior.
SysTech+ Day 6

Hack #2: VirtualBox Remote Desktop
Protocol (VRDP)
SysTech+ Day 7

Hack #3: VBoxLaunch
• VBoxLaunch permite arrancar VMs directamente desde el
menú de Inicio de Windows (o desde la Barra de tareas) sin
tener que ejecutar VirtualBox Manager.
– Sistemas operativos soportados: Windows 7 32/64 bits.
– Requiere Microsoft .NET Framework 3.5
• Pasos:
1. Descargar y descomprimir VBoxLaunch.zip.
2. Copiar VBoxLaunch.exe en %programfiles%OracleVirtualBox
3. Hacer clic con el botón derecho del ratón sobre VBoxLaunch.exe
y seleccionar Anclar al menú Inicio. También podemos
seleccionar Anclar a la barra de tareas.
4. Ejecutar VBoxLaunch.exe por primera vez.
• Oracle VM VirtualBox Manager se abrirá automáticamente.
• Cerrar Oracle VM VirtualBox Manager.
5. Ahora tendremos acceso al listado de VMs de VirtualBox desde
el menú de Inicio y/o la barra de tareas y podremos ejecutarlas
sin necesidad de ejecutar primero VirtualBox Manager.
SysTech+ Day 8

Hack #3: VBoxLaunch
SysTech+ Day 9

Hack #4: Arrancar VM sin interfaz
gráfica de usuario (GUI)
• La GUI de VirtualBox consume recursos (CPU
y Mª) que pueden resultar valiosos para otras
aplicaciones.
– Estos recursos pueden ser liberados arrancando
las VMs sin GUI (VMs headless).
• Opciones:
1. Arrancar la VM headless desde Oracle VM
VirtualBox Manager:
• Mantener pulsada la tecla Mays. mientras iniciamos la
VM.
2. Arrancar la VM headless desde la CLI:
startvm vm_name --type headless
O también:
C:>"%programfiles%"oraclevirtualboxVBoxHeadless
--startvm vm_name
SysTech+ Day 10

Hack #4: Arrancar VM sin interfaz
gráfica de usuario (GUI)
SysTech+ Day 11

Hack #5: Control básico de VMs desde
la interfaz de línea de comandos
• No necesitamos arrancar Oracle VM VirtualBox Manager
para controlar nuestras VMs, podemos hacerlo con
VBoxManage.
1. Arrancar una VM:
C:>"%programfiles%"oraclevirtualboxVBoxManage startvm vm_name [--
type headless]
2. Consultar el estado de una VM:
showvminfo vm_name
3. Controlar el estado de una VM:
showvminfo vm_name {pause | resume | reset | poweroff | savestate}
4. Listar VMs registradas:
C:>"%programfiles%"oraclevirtualboxVBoxManage list vms
5. Listar VMs en ejecución:
C:>"%programfiles%"oraclevirtualboxVBoxManage list runningvms
SysTech+ Day 12

Hack #6: Ejecutar VMs como Servicio
de Windows
• Para arrancar una VM de VirtualBox como un servicio de
Windows necesitamos instalar y configurar la herramienta
VBoxVmService.
• Pasos:
– Descargar e instalar VBoxVmService.
– Configurar C:vmsVBoxVmService.ini:
[Settings]
VBOX_USER_HOME=C:UsersAdmin.VirtualBox
RunWebService=no
PauseShutdown=5000
[Vm0] [Vm1]
VmName=dnsmasqserver VmName=appserver1
ShutdownMethod=savestate ShutdownMethod=savestate
AutoStart=yes AutoStart=no
– Reiniciar el sistema o ejecutar VmServiceTray para iniciar/detener
VBoxVmService y/o las VMs configuradas.
• Cuando se inicia VBoxVmService se arrancan las VMs con AutoStart=yes
• Oracle VM VirtualBox Manager no es consciente del estado de las VMs.
SysTech+ Day 13

Hack #7: phpVirtualBox
• phpVirtualBox es un front-end web desarrollado en PHP que permite
controlar una instalación de VirtualBox remotamente comunicando con
el web service (vboxwebsrv) que expone la API de VirtualBox.
– vboxwebsrv y VirtualBox tienen que residir en la misma máquina física.
– Lo normal es que phpVirtualBox y VirtualBox NO residan en la misma
máquina física (en ese caso hay que ejecutar vboxwebsrv con el parámetro
-H IP_HOST_VirtualBox).
• Pasos:
1. Instalar Oracle VM VirtualBox + Extension Pack si queremos acceder a la
consola de las VMs vía RDP (con un cliente RDP o a través de la
Consola de phpVirtualBox).
2. Iniciar vboxwebsrv (por defecto escucha en localhost:18083):
• En Linux:
http://sourceforge.net/p/phpvirtualbox/wiki/vboxweb-
service%20Configuration%20in%20Linux/
• En Solaris:
/opt/VirtualBox/vboxwebsrv [-H IP_HOST_VirtualBox] -b --logfile /dev/null >/dev/null
• En Windows (se puede iniciar como Servicio de Windows con Sw de terceros):
C:>"%ProgramFiles%OracleVirtualBoxvboxwebsrv.exe [-H IP_HOST_VirtualBox]" >nul
• En OS X:
# cd /Applications/VirtualBox.app/Contents/MacOS
# ./vboxwebsrv [-H IP_HOST_VirtualBox] >/dev/nullSysTech+ Day 14

• Pasos:
3. Instalar phpVirtualBox (requiere un servidor web con PHP >= 5.1.0).
• Descargar el fichero .zip con la versión adecuada de phpVirtualBox.
– La versión de phpVirtualBox debe estar alineada con la versión
de VirtualBox.
• Descomprimir el fichero y copiar los ficheros a una carpeta accesible
por el servidor web (por ejemplo phpvirtualbox).
4. Configurar phpVirtualBox editando el fichero config.php:
/* Username/Password for system user that runs VirtualBox */
var $username = 'vbox';
var $password = 'pass';
/* SOAP URL of vboxwebsrv (not phpVirtualBox's URL) */
var $location = 'http://127.0.0.1:18083/';
5. Abrir un navegador web y acceder a la URL:
http://webserver/phpvirtualbox
6. Hacer login con admin/admin.
SysTech+ Day 15

SysTech+ Day 16

Hack #8: RemoteBox
• RemoteBox es una aplicación de escritorio que permite
administrar remotamente una instalación de VirtualBox
comunicando con el web service (vboxwebsrv) que expone la
API de VirtualBox.
– vboxwebsrv y VirtualBox tienen que residir en la misma máquina
física.
– Lo normal es que RemoteBox y VirtualBox NO residan en la misma
máquina física (en ese caso hay que ejecutar vboxwebsrv con el
parámetro -H IP_HOST_VirtualBox).
– Como ocurría con phpVirtualBox, la versión de RemoteBox debe
estar alineada con la versión de VirtualBox.
• RemoteBox puede ejecutarse en Linux, Solaris y en los más
modernos OS *BSD. Con un poco más de trabajo en Mac OS X
(http://remotebox.knobgoblin.org.uk/installmacosx.cgi) y
Windows
(http://remotebox.knobgoblin.org.uk/installwindows.cgi).
SysTech+ Day 17

Hack #8: RemoteBox
SysTech+ Day 18

Hack #9: Portable-VirtualBox
• Portable-VirtualBox es un software Open Source que permite ejecutar una
instalación de VirtualBox y administrar/ejecutar VMs desde una unidad USB.
– Está diseñado para ejecutarse en sistemas Windows.
• Cuando Portable-VirtualBox es ejecutado desde el USB instala en el sistema los drivers y servicios que
VirtualBox necesita para ejecutarse, y los elimina cuando se cierra.
• Eso significa que necesitamos permisos de administrador en el sistema.
• Pasos:
– Descargar, ejecutar el instalador de Portable-VirtualBox y extraer los ficheros en la
unidad USB.
– Acceder a la unidad USB y ejecutar Portable-VirtualBox.exe
– Seleccionar el lenguaje deseado.
– Si VirtualBox ya está instalado en el sistema la aplicación será ejecutada.
– Si VirtualBox no está instalado en el sistema una nueva ventana será abierta para
permitirnos descargar en el USB los ficheros de instalación de VirtualBox (para un
sistema de 32 o 64 bits) y su Extension Pack correspondiente.
– Tras la descarga, pulsando el botón de Aceptar los ficheros de VirtualBox son extraídos
al USB y la aplicación es ejecutada si el check Iniciar Portable-VirtualBox después de la
extracción y/o compresión está marcado (también se inicia VirtualBox).
– Cuando Portable-VirtualBox se encuentra en ejecución un nuevo icono es mostrado en
el bandeja del Sistema. Haciendo clic con el botón derecho del ratón sobre él
accedemos a un menú desde dónde podemos configurar la aplicación y ejecutar
determinadas acciones.
• Por defecto el soporte para USB y Red están deshabilitados.
• Seleccionando Quit VirtualBox la aplicación y VirtualBox son cerrados y los drivers y servicios instalados
en el sistema son eliminados. SysTech+ Day 19

Hack #9: Portable-VirtualBox
Systech+ Day – Diciembre 2014 20

Hack #10: Vagrant
• Vagrant es una utilidad Open Source para construir,
gestionar y distribuir entornos de desarrollo
virtualizados sobre Oracle VM VirtualBox (por
defecto), Docker e Hyper-V (soportados out of the
box) y sobre VMware, AWS y otros proveedores
(mediante un sistema de plugin).
– Vagrant es compatible con VirtualBox 4.0.x, 4.1.x, 4.2.x y
4.3.x, VMware Fusion y VMware Workstation y con Hyper-V
sobre Windows 8.1.
• Desarrollada por Mitchell Hashimoto desde principios
del 2010 está soportada comercialmente por
HashiCorp desde finales del 2012.
• Vagrant es una utilidad de línea de comandos.
– La interfaz está disponible usando el comando vagrant.
– Ayuda: vagrant [subcomando] [-h]
SysTech+ Day 21

Hack #10: Vagrant
• Una VM empaquetada y gestionada por Vagrant se denomina Box o
imagen base.
– Vagrant usa la Box para clonar rápidamente una VM.
– Una Box puede ser la base de múltiples proyectos.
– Los cambios en una Box pueden ser compartidos fácilmente.
– El trabajo crítico permanece en el host mientras que el guest puede ser
recargado y provisionado rápidamente.
• Las VMs pueden ser provisionadas mediante shell script o con
soluciones de gestión de la configuración como Puppet, Chef, Ansible
o Salt.
SysTech+ Day 22

Hack #10: Vagrant
• Pasos:
– Instalar Oracle VM VirtualBox.
– Instalar Vagrant.
• Disponible para MAC OS X, Windows y Linux (.deb y .rpm) para 32 y 64 bit.
– La última versión de Vagrant (1.7.0) no funciona en Windows 7 32 y 64 bit (la instalación
parece estar incompleta). Mejor instalar Vagrant 1.6.5
– Verificar el correcto funcionamiento:
SysTech+ Day 23

Hack #10: Vagrant
• Pasos:
– Con 2 comandos y 0 configuración construimos y configuramos una VM de propósito
general ejecutando Ubuntu 12.04 LTS 32 bit.
– Podemos hacer SSH en esta VM ejecutando vagrant ssh (vagrant plugin install
vagrant-multi-putty y vagrant putty en Windows) y apagarla, pausarla, iniciarla de
nuevo o destruirla cuando hayamos finalizado nuestro trabajo con vagrant halt |
suspend | resume | destroy.
– Y con un poco de conocimiento adicional con Vagrant podemos configurar
automáticamente la red de nuestra VM, instalar y gestionar software o empaquetar la
VM para ser reutilizada por otras personas.
SysTech+ Day 24

Hack Extra: Compartir un vdisk entre
VMs para acceso concurrente
• Un poco de info. sobre almacenamiento virtual con
VirtualBox:
– Controladores de disco soportados:
• IDE (ATA) [máx. 4 dispositivos]
• Serial ATA (SATA) [30 disp.]
• SCSI [15 disp.]
• Serial Attached SCSI (SAS) [8 disp.]
– Discos virtuales (imágenes) soportados:
• VirtualBox Disk Image (VDI) [formato de VirtualBox]
• VMware Disk (VMDK) [formato de VMware]
• Virtual Hard Disk (VHD) [formato de Microsoft]
• HDD [formato de Parallels]
• QEMU Enhanced Disk (QED) y QEMU Copy-on-Write (QCOW) [formatos de
QEMU]
– Asignación de espacio:
• Reservado dinámicamente (ahorran espacio pero penalizan el rendimiento).
• Tamaño fijo (mejoran el rendimiento pero desperdician espacio si finalmente no
se usa).
SysTech+ Day 25

– Tipos de disco o modos de escritura (menú Archivo – Administrador
de medios virtuales… – Modificar o VBoxManage modifyhd):
• Normal: imagen de lectura/escritura (modo por defecto). Solo una VM
puede usar el disco al mismo tiempo.
• Writethrough: Normal pero no se ve afectado por los snapshots. El
estado del disco no es salvado cuando se hace un snapshot y no
puede ser recuperado cuando el snap es restaurado. Solo una VM
puede usar el disco al mismo tiempo.
• Shareable: variante de Writethrough. Permite conectar el disco a
diferentes VMs para acceso concurrente.
– Solo soportado por discos de tamaño fijo.
– Usado si queremos usar/evaluar un sistema de ficheros compartido (cluster
file system).
• Immutable: imagen solo de lectura. Las escrituras se realizan en un
disco/imagen aparte y se pierden tras el apagado de la VM.
– Primero se crea una imagen normal y luego se convierte a inmutable.
– Usado cuando queremos compartir el mismo disco con mútiples VMs.
• Multi-attach: Inmutable pero las escrituras no se pierden.
SysTech+ Day 26
Estoseaplicaatodoslosformatosdeimagen
antesmencionados(VDI,VMDK,VHDoHDD)y
conindependenciadesiunaimagenesde
tamañofijooasignadadinámicamente.

SysTech+ Day 27

Enlaces de interés (I)
• Sobre Oracle VM VirtualBox:
– http://www.virtualbox.org/
– http://www.virtualbox.org/wiki/Downloads
– http://www.virtualbox.org/wiki/Documentation
– http://dlc-cdn.sun.com/virtualbox/4.3.20/UserManual.pdf
– http://www.virtualbox.org/wiki/VirtualBox_PUEL
– http://www.howtogeek.com/171228/10-virtualbox-tricks-and-advanced-
features-you-should-know-about/
• Sobre Oracle VirtualBox Extension Packs:
– http://www.virtualbox.org/manual/ch01.html#intro-installing
• Sobre VBoxLaunch:
– http://nicbedford.co.uk/software/vboxlaunch/
– http://nicbedford.co.uk/files/VBoxLaunch.zip
• Sobre VBoxVmService:
– http://vboxvmservice.sourceforge.net/
– http://sourceforge.net/projects/vboxvmservice/files/vboxvmservice/
• Sobre phpvirtualbox:
– http://sourceforge.net/projects/phpvirtualbox/
– http://sourceforge.net/projects/phpvirtualbox/files/
– http://sourceforge.net/p/phpvirtualbox/wiki
SysTech+ Day 28

Enlaces de interés (II)
• Sobre RemoteBox:
– http://remotebox.knobgoblin.org.uk/
– http://remotebox.knobgoblin.org.uk/downloads.cgi
– http://remotebox.knobgoblin.org.uk/docs/remotebox.pdf
• Sobre Portable-VirtualBox:
– http://www.vbox.me/
• Sobre Vagrant:
– https://www.vagrantup.com/
– https://www.vagrantup.com/downloads
– https://docs.vagrantup.com/v2/
– http://www.vagrantbox.es
– https://github.com/mitchellh/vagrant/wiki/Available-Vagrant-Plugins
– Vagrant: Up and Running - http://www.amazon.com/gp/product/1449335837
– https://puphpet.com/
• Sobre modos de escritura en imágenes de disco:
– https://www.virtualbox.org/manual/ch05.html#hdimagewrites
– https://www.virtualbox.org/manual/ch08.html#vboxmanage-modifyvdi
– https://www.virtualbox.org/manual/ch08.html#vboxmanage-storageattach
– http://www.unixmen.com/share-disks-virtualbox-linux-guest-os/
SysTech+ Day 29

www.virtualbox.org

Oracle VM VirtualBox Hacked

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Oracle VM VirtualBox Hacked

Similar a Oracle VM VirtualBox Hacked (20)

Último

Último (20)

Oracle VM VirtualBox Hacked
