1. Informe practica 8 diodos zener
Colegio Vocacional Monseñor Sanabria
Alumno: Derin Campos Castro
Profesor: Fernando Corrales Corrales.
Sección: 11-11
Año: 2015

2. Conclusiones
 El diodo zener hace que la tensión de salida se
mantenga y que no varié aunque varié la tensión de
entrada o la resistencia de carga
 Los zener están polarizados en inversa a diferencia de
los normales.
 Cuando el diodo zener esta inverso la corriente aumenta
en gran cantidad debido a esto siempre debe llevar una
resistencia.
 En la curva característica se muestra el funcionamiento
de este.

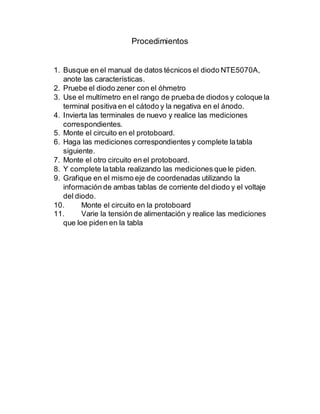

3. Procedimientos
1. Busque en el manual de datos técnicos el diodo NTE5070A,
anote las características.
2. Pruebe el diodo zener con el óhmetro
3. Use el multímetro en el rango de prueba de diodos y coloque la
terminal positiva en el cátodo y la negativa en el ánodo.
4. Invierta las terminales de nuevo y realice las mediciones
correspondientes.
5. Monte el circuito en el protoboard.
6. Haga las mediciones correspondientes y complete latabla
siguiente.
7. Monte el otro circuito en el protoboard.
8. Y complete latabla realizando las mediciones que le piden.
9. Grafique en el mismo eje de coordenadas utilizando la
información de ambas tablas de corriente del diodo y el voltaje
del diodo.
10. Monte el circuito en la protoboard
11. Varie la tensión de alimentación y realice las mediciones
que loe piden en la tabla

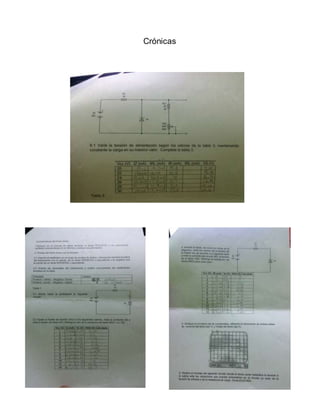

4. Crónicas
