Procedimiento para Supervisión y Fiscalización del Performance de los Sistemas de Transmisión
1. PROCEDIMIENTO PARA SUPERVISIÓN Y
FISCALIZACIÓN DEL PERFORMANCE DE LOS
SISTEMAS DE TRANSMISIÓN
Unidad de Transmisión - GFE

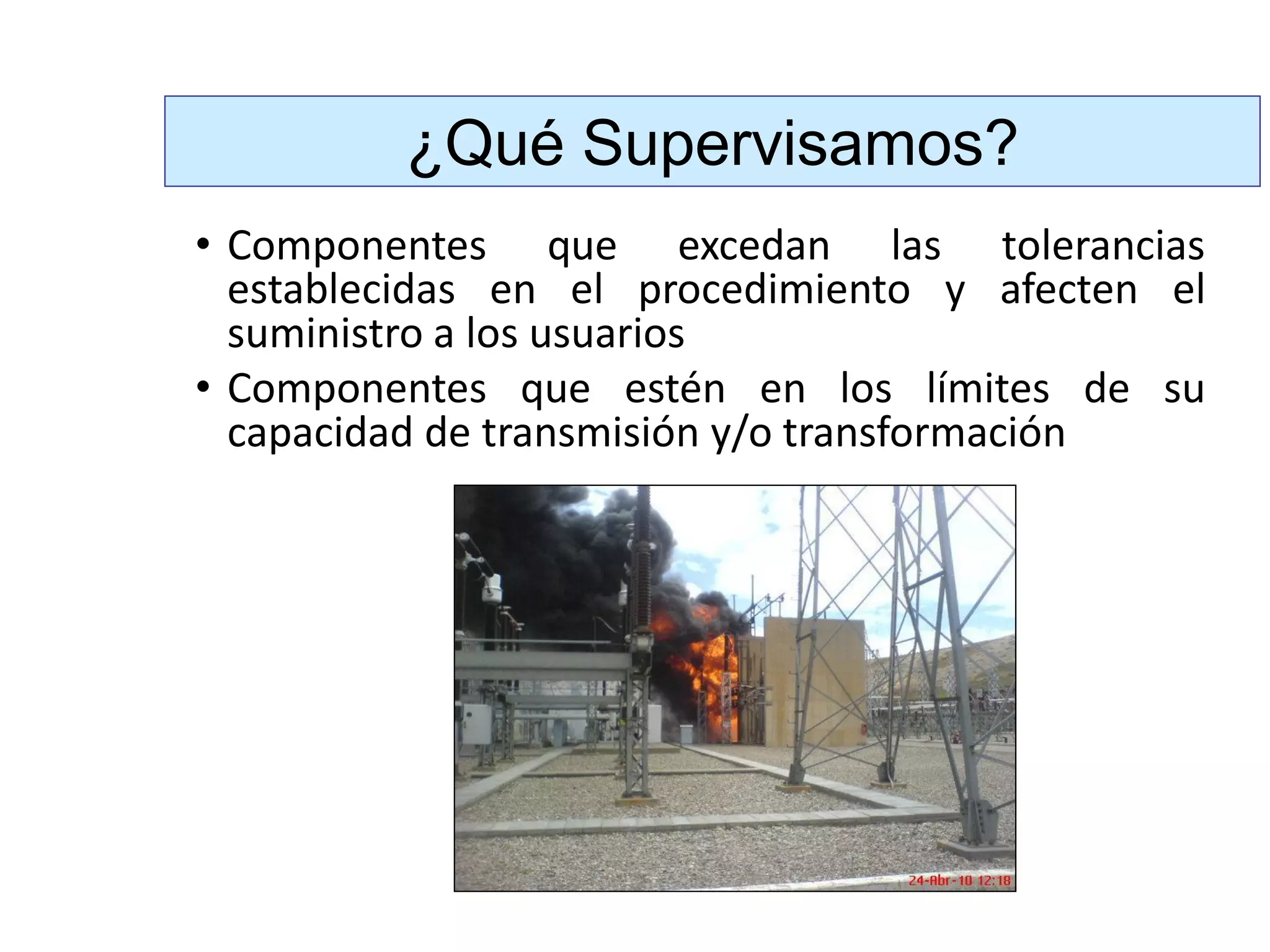

2. ¿Qué Supervisamos?
• Componentes que excedan las tolerancias
establecidas en el procedimiento y afecten el
suministro a los usuarios
• Componentes que estén en los límites de su
capacidad de transmisión y/o transformación
3. ¿Qué Supervisamos?
• Componentes que su
operación o desempeño
resulte crítico respecto a
la confiabilidad y
seguridad del SEIN
• Que la información
enviada por las
concesionarias esté de
acuerdo a lo establecido
en el procedimiento.
4. ¿Cómo supervisamos?
Verificación de la información reportada
Las empresas proporcionan información vía extranet para evaluar
el desempeño de los sistemas eléctricos de transmisión
Registro de desconexiones
Indicadores de performance
Reporte de máximas demandas
Reporte de mejoramiento de
instalaciones y/o reemplazo de equipos
Programas de reporte de
mantenimiento
Plan de contingencia operativo
5. ¿Cómo supervisamos?
Elaboración del Plan Semestral de Inspección
Los criterios para elaborar el Programa Semestral son los
siguientes:
– El Plan Operativo Anual
– Empresas cuyos componentes han excedido la
tolerancia durante los últimos dos semestres
consecutivos
– Empresas cuyas Líneas de transmisión y
transformadores estén operando a más del 100% de su
capacidad nominal
– Componentes que su operación o desempeño resulten
críticos respecto a la confiabilidad y seguridad del SEIN
6. ¿Cómo supervisamos?
Inspección de campo
La supervisión efectúa:
– Validación en campo de la información reportada
– Evalúa los compromisos asumidos por la empresa en
los contratos de concesión
– Evalúa los Programas de mejoramiento de
instalaciones y/o reemplazo de equipos y de los planes
de contingencia operativos
7. ¿Cómo supervisamos?
Elaboración del Informe de Supervisión
•El Informe de supervisión se elabora de acuerdo a una
estructura definida
•El Informe registra los resultados de la inspección indicando
los hallazgos de incumplimientos
•Cuando se detectan incumplimientos, el Informe de
Supervisión se remite a la empresa para que alcance sus
descargos
•Cuando no se detectan incumplimientos, el Informe de
Supervisión se archiva; pero se remite una copia a la empresa
para que tome conocimiento del resultado de la inspección de
campo.
8. ¿Cómo supervisamos?
Elaboración del Informe Técnico
•El Informe Técnico se elabora de acuerdo a una estructura
definida
•El Informe Técnico se elabora a partir del Informe de
Supervisión y los descargos de la empresa
•Si los descargos de la empresa no son admitidos, se remite el
Informe Técnico al área legal, recomendando inicio de un
procedimiento administrativo sancionador.
•Si los descargos son admitidos, el Informe Técnico se archiva;
pero se remite una copia a la empresa para que tome
conocimiento del resultado de la evaluación de sus descargos.
9. Resultados obtenidos
Frecuencia de desconexiones de Líneas de Transmisión
1400 7: Robo de elementos del
componente
134
1200
83 6: Otras causas (Animales, Rechazos
94 de carga, Oscilaciones de potencia)
232 166
1000 121 50
53 5: Terceros(Actos
N° de desconexiones
60 vandálicos, colisiones contra
310 99 instalaciones, caída de árboles)
800
100 4: Error humano (De operación o
mantenimiento)
78 91
600 685
778 803 20 16 110
680 3: Equipos, materiales y accesorios
219 271 127 39 (Falsa actuación sistemas de
400 76 protección, equipos de maniobra)
23 76 53
3 3 2:Condiciones Ambientales
3 68 58
63 111 6 (salina, tierra, arena, industrial, mine
200 11 ra)
33 2 16 3 308 48 3 249
1 9 1 222
187 189 1: Fenómenos Naturales (Descargas
130 127 106
0 atmosféricas, vientos, lluvias)
2007-2 2008-1 2008-2 2009-1 2009-2 2010-1 2010-2 2011-1
10. Resultados obtenidos
Frecuencia de desconexiones en Transformadores de Potencia
160
6: Otras causas (Rechazos de carga, Oscilaciones de potencia)
140
4: Error humano (De operación o mantenimiento)
120
51
N° de Desconexiones
100 3: Equipos, materiales y accesorios (Falsa actuación sistemas de
protección, equipos de maniobra, parrarayos)
8
80
2:Condiciones Ambientales
(salina, tierra, arena, industrial, minera)
60
7
1
7 2
40 78
51 18
20 42 43
2
17
0 3
2009-1 2009-2 2010-1 2010-2 2011-1
11. Resultados obtenidos
Líneas de Transmisión de 220kV que excedieron la tolerancia - Región Costa
4
N de desconexiones / 100km Red de Energía L-2280 ZORRITOS - Machala
3 Red de Energía L-2211 ICA - MayCONA
3
Red de Energía L-2236 GUADALUPE - CHICLAYO OESTE
Tolerancia Anual en LT
2 2
2 220kV de la Costa
mayores a 100km
1,29
1
0
2010 A May-11 (2010-2 / 2011-1)
Líneas de Transmisión de 220kV que excedieron la tolerancia - Región Selva
12
10 Eteselva L-2251 AGUAYTIA - TINGO MayIA
N de descoenxiones
8
Tolerancia Anual en LT
6 220kV de la Sierra/Selva
mayores a 100km
4 3
2
2
0
2010 A May-11 (2010-2 / 2011-1)
12. Resultados obtenidos
Líneas de Transmisión de 138kV que excedieron la tolerancia - Región Costa
9
8
8 Hidrandina L-1113 S.E. NEPEÑA - S.E.
CASMA 7
7 Hidrandina L-1116 S.E. CHIMBOTE 2 - S.E.
N de desconexiones
6 SANTA
Tolerancia Anual en LT
138kV de la Costa Hidrandina L-1118 TRUJILLO NORTE - S.E.
5 SANTIAGO DE CAO
4 Electronorte L-1135 SE CARHUAQUERO -
3 3 SE CUTERVO 3
3
2 2
2
1
1
0
2010 A May-11 (2010-2 / 2011-1)
Líneas de Transmisión de 138kV que excedieron la tolerancia - Región Sierra /Selva
16
13,74 Southern Perú L-1385 ILO 1 - MILL SITE
14
Conenhua L-1040 CALLALLI - ARES
12 Electro sur Este L-1015 Mazuko - Puerto Maldonado
N desconexiones / 100km
10 Electro Oriente L-1016 Tocache - Bellavista
8,51 8,71
8
Tolerancia Anual en LT
138kV de la Sierra/Selva
6 4,82 mayores a 100km
3,86
4 2,84
2
0
2010 A May-11 (2010-2 / 2011-1)
13. Resultados obtenidos
Transformadores de Potencia de 220kV que excedieron la tolerancia
2,5
Z-T3 220/60 kV BALNEARIOS LUZ DEL SUR 220/60/10 KV 120/120/40 MVA
2
2 Tolerancia Anual
en Equipos 220kV
N de desconexiones
1,5
1
1
0,5
0
2010 A May-11 (2010-2 / 2011-1)
Transformadores de Potencia de 138kV que excedieron la tolerancia
4,5 TP A008 S.E. SANTA HIDRANDINA 138/13.8 kV 25 MVA
4
4 T95-161 MAJES SEAL 138/6.9/2.4 kV 15/15/7.5 MVA
T29-121 TRUJILLO NORTE REP S.A 138/24/10.5 kV 14/5/13 MVA
3,5
T35-121 TOCACHE REP S.A 132/22,9/10 kV 7/7/2 MVA
3
N de desconexiones
T26-121 REPARTICION SEAL 132/22.9/10 7/7/2 MVA
2,5 TP A028 S.E. SANTIAGO DE CAO HIDRANDINA 138/34.5/13.8kV 30/30/18 MVA
2 2 2 2 2 2 2 2
2
Tolerancia Anual
1,5 en Equipos 138kV
1
0,5
0
0
2010 A May-11 (2010-2 / 2011-1)
