El documento propone el diseño de una vivienda de emergencia multifuncional y adaptable que se enfoca en las frecuentes condiciones climáticas extremas y la discapacidad. La vivienda tendría una planta flexible que puede reconfigurarse fácilmente para adaptarse a las necesidades cambiantes de los usuarios. También incorpora características como giros amplios y alturas bajas para ser accesible para personas con discapacidad.

1. Tomando en consideración la frecuencia e
intensidad, con la cual azotan los fenómenos
naturales a nuestra isla, se toma como vehículo
principal esto, y además se le suma el factor de
multifuncionalidad y espacialidad, con la finalidad
de generar una vivienda que no solo cumpla con los
requerimientos mínimos, sino que también se
adapte a sus ocupantes, y no lo contrario. Lo
anterior es el eje principal de la disposición de sus
elementos, resultando así en una planta que puede
ser cambiada a conveniencia del usuario (por
ejemplo, en vez de colocar dos camas como se ven
en la imagen, se pueden colocar muchas más en
otra posición; lo mismo pasa con el área del
sanitario, la cual se coloca por si se le facilitan a las
personas sanitarios ecológicos y/o duchas, en caso
contrario, tendrán un área que puede ser
perfectamente dividida con una cortina y colocar
sus respectivas vasijas y otros elementos de
almacenamiento de agua), y lo mismo con aquellas
pertenencias que puedan preservar (aquí se sugiere
el uso de pallets para esto debido a su versatilidad,
en caso contrario, el mismo usuario los puede
apilar). Finalmente, se toma en consideración el
factor de discapacidad, esto hace que existan giros
de 1.5 metros, y que las alturas de los elementos no
sobrepasen a aquellas alturas óptimas para
discapacitados. En conclusión, no es solo generar
vivienda, sino también un sentido de comunidad a
través de un proyecto que permite ser ocupado por
varias personas y no por un número fijo.

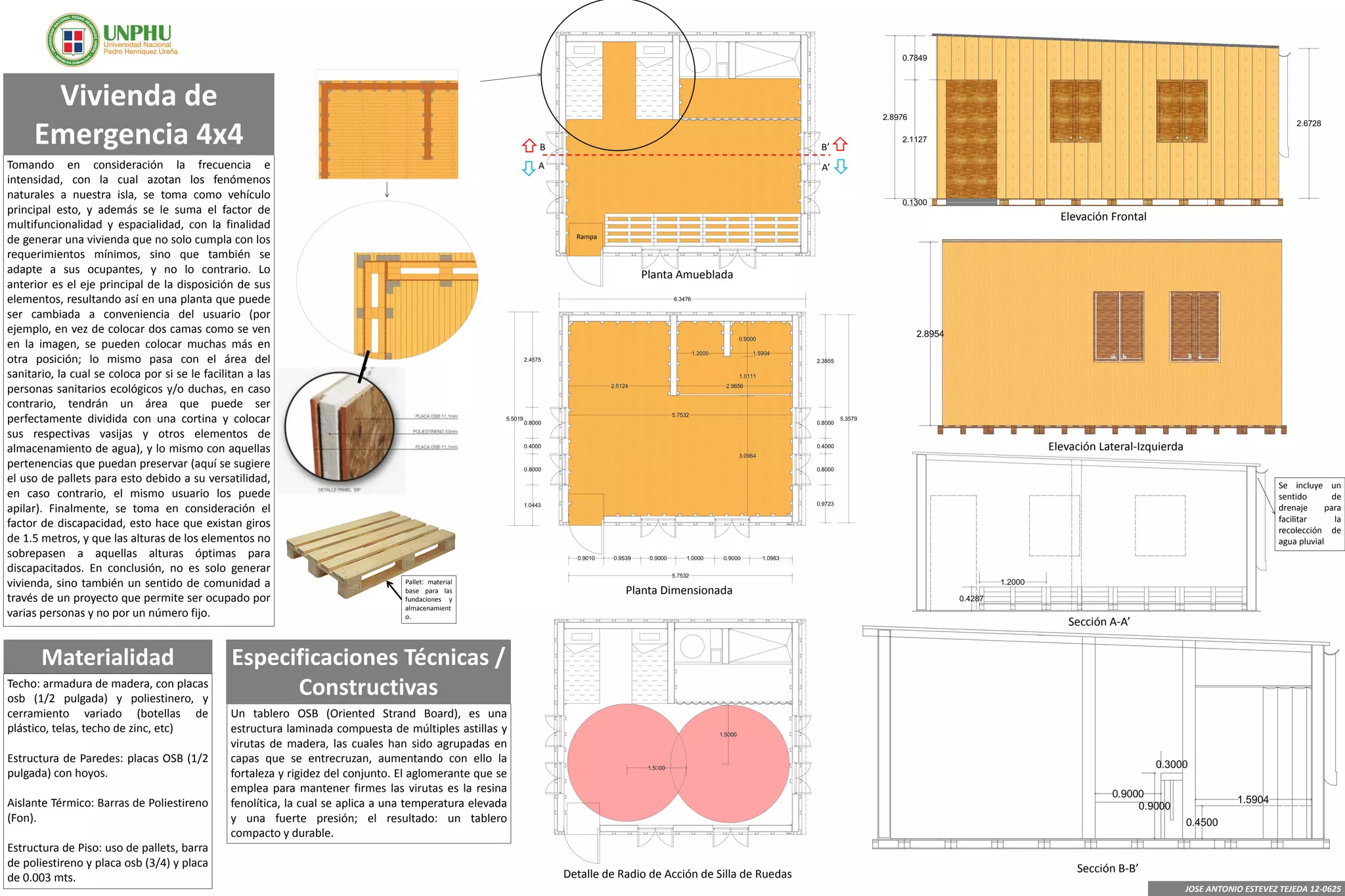

Vivienda de
Emergencia 4x4
Un tablero OSB (Oriented Strand Board), es una
estructura laminada compuesta de múltiples astillas y
virutas de madera, las cuales han sido agrupadas en
capas que se entrecruzan, aumentando con ello la
fortaleza y rigidez del conjunto. El aglomerante que se
emplea para mantener firmes las virutas es la resina
fenolítica, la cual se aplica a una temperatura elevada
y una fuerte presión; el resultado: un tablero
compacto y durable.
Materialidad
Techo: armadura de madera, con placas
osb (1/2 pulgada) y poliestinero, y
cerramiento variado (botellas de
plástico, telas, techo de zinc, etc)
Estructura de Paredes: placas OSB (1/2
pulgada) con hoyos.
Aislante Térmico: Barras de Poliestireno
(Fon).
Estructura de Piso: uso de pallets, barra
de poliestireno y placa osb (3/4) y placa
de 0.003 mts.
Especificaciones Técnicas /
Constructivas
JOSE ANTONIO ESTEVEZ TEJEDA 12-0625
Se incluye un
sentido de
drenaje para
facilitar la
recolección de
agua pluvial
Elevación Frontal
Elevación Lateral-Izquierda
Planta Amueblada
Planta Dimensionada
Sección A-A’
Sección B-B’Detalle de Radio de Acción de Silla de Ruedas
Pallet: material
base para las
fundaciones y
almacenamient
o.
Rampa
B B’
A’A
