El documento presenta un examen parcial de Mecánica y Resistencia de Materiales que contiene 3 preguntas. La primera pregunta pide calcular las cargas en cada miembro estructural de una armadura sometida a una carga dada y determinar si están en tensión o compresión. La segunda pregunta pide determinar el momento de dos fuerzas con respecto a un punto y la dirección del vector de momento resultante. La tercera pregunta solicita realizar un diagrama de cuerpo libre, calcular las reacciones en los apoyos de una barra

1. Curso/
Clase
MECANICA Y RESISTENCIA
DE MATERIALES
Facultad Ingeniería Asunto PARCIAL
Docente JHON CRUZ YUPANQUI Carrera Ingeniería Industrial Fila “A”
Unidad I y II Tema Tipo Evaluación
SEMESTRE: 2023-2
Apellidos y Nombres: ................................................................................................................Nota:
Duración: Fecha: .06.../.10. / 2023
Indicaciones:
1. Sea cuidadoso con su ortografía y redacción, el cual formará parte de su calificación. Escriba con letra clara y legible.
2. Lea bien la pregunta o enunciado antes de responder. Administre su tiempo eficazmente.
3. Sea breve y objetivo en su respuesta. No se califica por extensión, sino por calidad de respuesta.
4. Guarde el archivo con sus apellidos y nombres, el archivo debe estar en formato PDF.
5. Subir su archivo dando doble clic sobre el link de descarga. (en formato PDF)

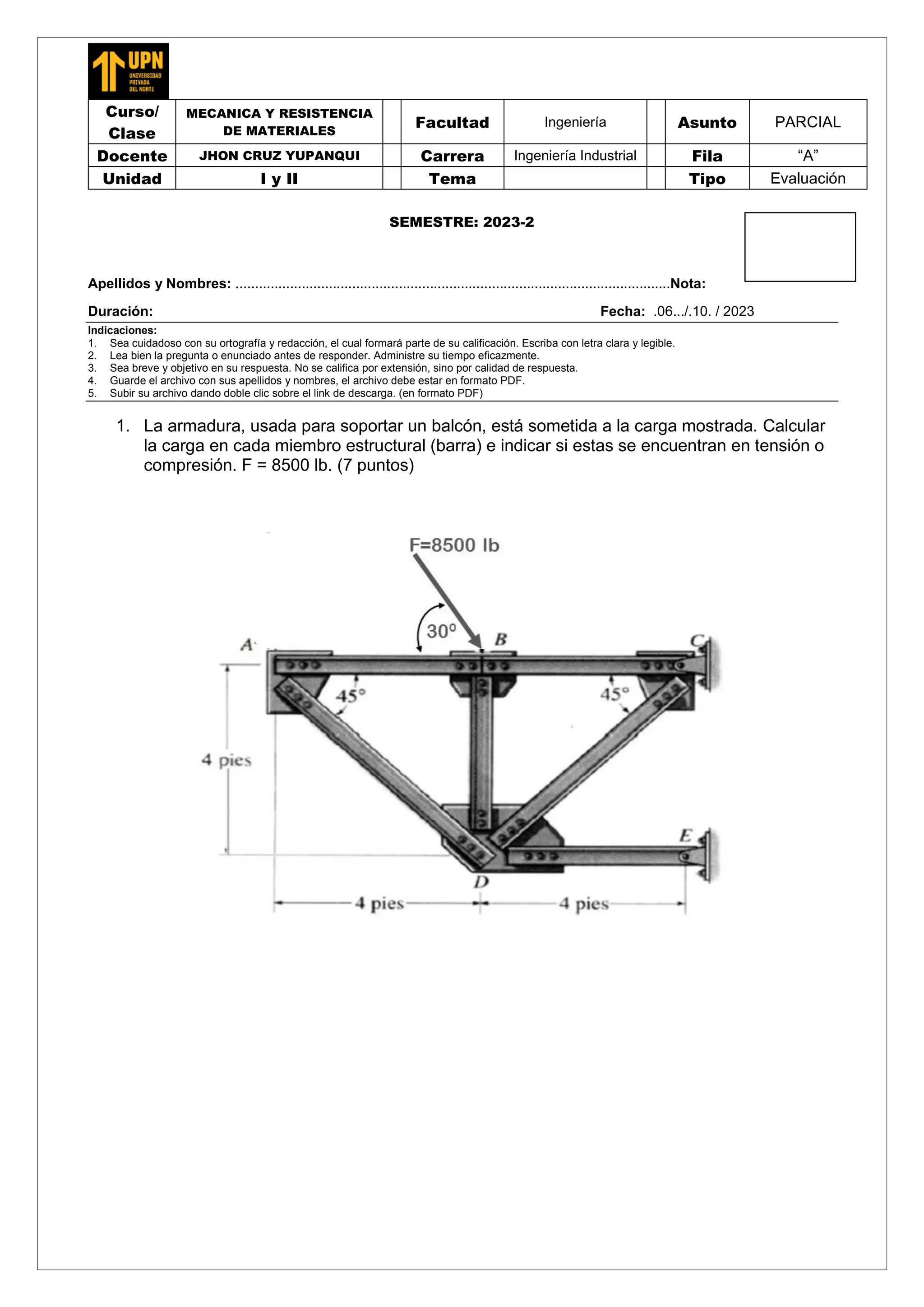

1. La armadura, usada para soportar un balcón, está sometida a la carga mostrada. Calcular
la carga en cada miembro estructural (barra) e indicar si estas se encuentran en tensión o
compresión. F = 8500 lb. (7 puntos)

3. 3
2. Determine el momento de las dos fuerzas con respecto al punto A, indique la dirección del
vector de momento que resulta en A. (7 puntos)

4. 3. Realice el diagrama de cuerpo libre y luego calcule las reacciones en los apoyos de la barra
mostrada. Del mismo modo calcule la resultante en el punto A y la dirección de esta
resultante. (6 puntos)
