Este documento describe las principales etapas y componentes del ensamblado y reparación de una computadora personal. La primera etapa incluye el reconocimiento de partes como la fuente de alimentación, disco duro, memoria RAM y placa madre. Otras secciones cubren cables, jumpeos, mantenimiento y seguridad al desarmar la computadora.

1. Ensamblado

2. Primera Etapa

3. Primera etapa
Reconocimiento de Partes
Desarmado
Mantención
Armado

4. Reconocimiento de
Partes

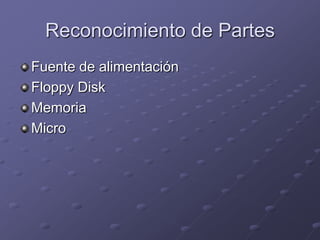

5. Reconocimiento de Partes
Fuente de alimentación
Floppy Disk
Memoria
Micro

6. Reconocimiento de Partes
Cables planos
Disco rígido
Jumpeo
MOTHERBOARD
Pila (Cmos)
Post, Bios Setup

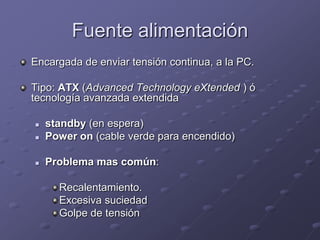

7. Fuente alimentación
Encargada de enviar tensión continua, a la PC.
Tipo: ATX (Advanced Technology eXtended ) ó
tecnología avanzada extendida
 standby (en espera)
 Power on (cable verde para encendido)
 Problema mas común:
Recalentamiento.
Excesiva suciedad
Golpe de tensión

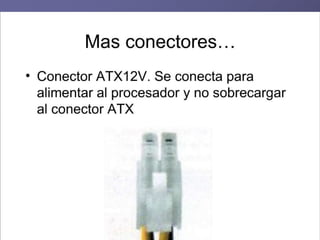

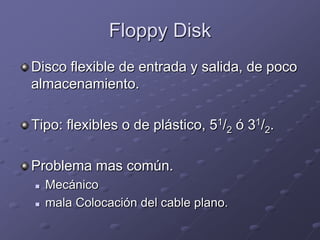

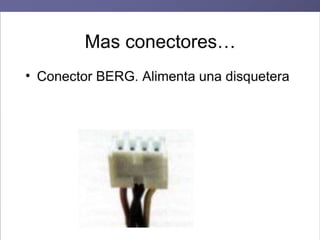

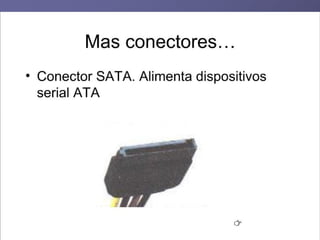

14. Floppy Disk
Disco flexible de entrada y salida, de poco
almacenamiento.
Tipo: flexibles o de plástico, 51/2 ó 31/2.
Problema mas común.
 Mecánico
 mala Colocación del cable plano.

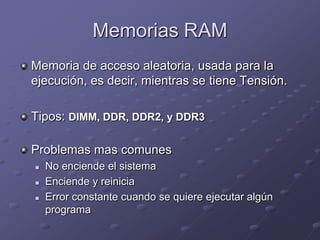

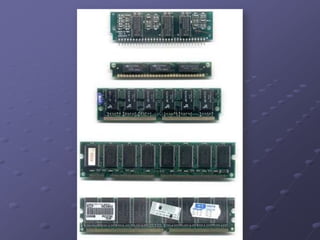

16. Memorias RAM
Memoria de acceso aleatoria, usada para la
ejecución, es decir, mientras se tiene Tensión.
Tipos: DIMM, DDR, DDR2, y DDR3
Problemas mas comunes
 No enciende el sistema
 Enciende y reinicia
 Error constante cuando se quiere ejecutar algún
programa

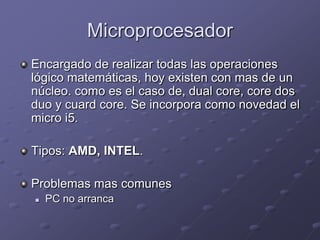

18. Microprocesador
Encargado de realizar todas las operaciones
lógico matemáticas, hoy existen con mas de un
núcleo. como es el caso de, dual core, core dos
duo y cuard core. Se incorpora como novedad el
micro i5.
Tipos: AMD, INTEL.
Problemas mas comunes
 PC no arranca

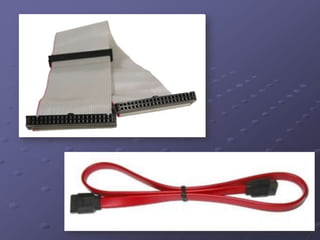

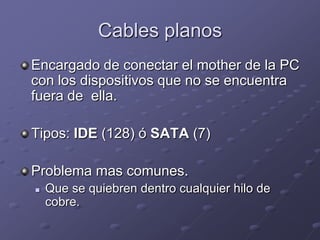

20. Cables planos
Encargado de conectar el mother de la PC
con los dispositivos que no se encuentra
fuera de ella.
Tipos: IDE (128) ó SATA (7)
Problema mas comunes.
 Que se quiebren dentro cualquier hilo de
cobre.

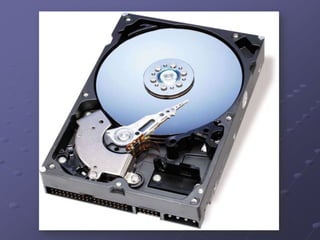

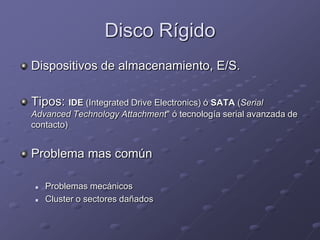

22. Disco Rígido
Dispositivos de almacenamiento, E/S.
Tipos: IDE (Integrated Drive Electronics) ó SATA (Serial
Advanced Technology Attachment" ó tecnología serial avanzada de
contacto)
Problema mas común
 Problemas mecánicos
 Cluster o sectores dañados

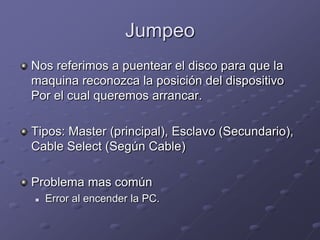

24. Jumpeo
Nos referimos a puentear el disco para que la
maquina reconozca la posición del dispositivo
Por el cual queremos arrancar.
Tipos: Master (principal), Esclavo (Secundario),
Cable Select (Según Cable)
Problema mas común
 Error al encender la PC.

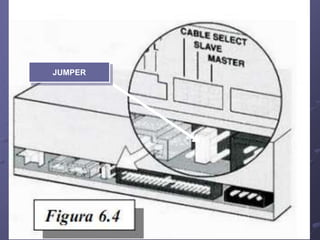

25. JUMPER

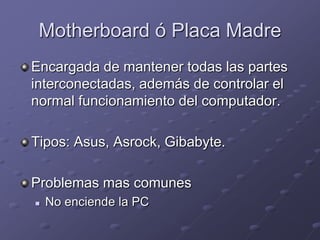

26. Motherboard ó Placa Madre
Encargada de mantener todas las partes
interconectadas, además de controlar el
normal funcionamiento del computador.
Tipos: Asus, Asrock, Gibabyte.
Problemas mas comunes
 No enciende la PC

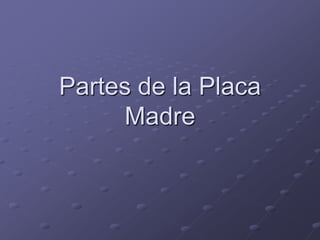

27. Partes de la Placa
Madre

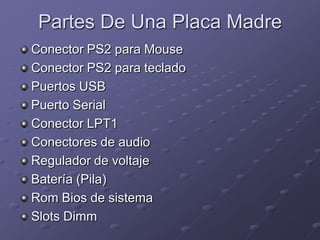

28. Partes De Una Placa Madre
Conector PS2 para Mouse
Conector PS2 para teclado
Puertos USB
Puerto Serial
Conector LPT1
Conectores de audio
Regulador de voltaje
Batería (Pila)
Rom Bios de sistema
Slots Dimm

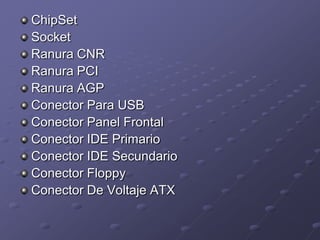

29. ChipSet
Socket
Ranura CNR
Ranura PCI
Ranura AGP
Conector Para USB
Conector Panel Frontal
Conector IDE Primario
Conector IDE Secundario
Conector Floppy
Conector De Voltaje ATX

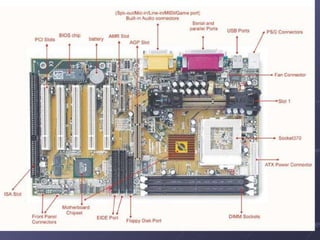

30. Esquema gráfico de una
placa madre

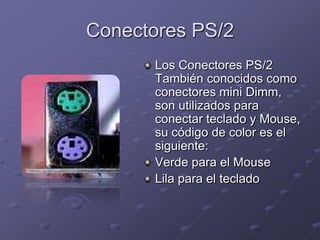

32. Conectores PS/2
Los Conectores PS/2
También conocidos como
conectores mini Dimm,
son utilizados para
conectar teclado y Mouse,
su código de color es el
siguiente:
Verde para el Mouse
Lila para el teclado

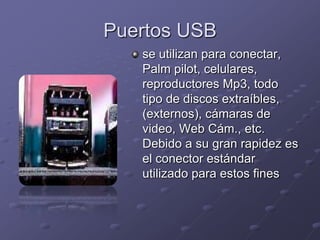

33. Puertos USB
se utilizan para conectar,
Palm pilot, celulares,
reproductores Mp3, todo
tipo de discos extraíbles,
(externos), cámaras de
video, Web Cám., etc.
Debido a su gran rapidez es
el conector estándar
utilizado para estos fines

34. Puerto Serial
El Conector serial es
lento respecto al USB
y solo se usa para
dispositivos antiguos,
ya que ha quedado
obsoleto.

35. Conector LPT1
Este puerto se utiliza
para conectar
impresoras, unidades
externas, conectarse a
otro PC, etc. Aunque ya
se encuentra
desactualizado, de todas
formas hoy es más
utilizado que el serial.

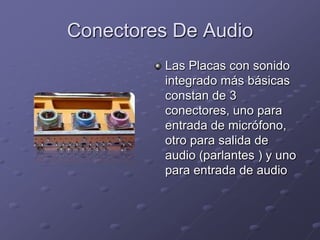

36. Conectores De Audio
Las Placas con sonido
integrado más básicas
constan de 3
conectores, uno para
entrada de micrófono,
otro para salida de
audio (parlantes ) y uno
para entrada de audio

37. Bateria
Es una pila de litio que
cumple la función de
mantener almacenada
la información básica
como, fecha, hora, etc.
Grabada en la Rom
Bios.

38. Rom Bios
Rom (mem. De solo
lectura), Bios (Sistema
básico de Entrada/salida
del PC), es una memoria
flash, que incorpora la
configuración del sistema
(configuración de fábrica,
antes de cargar el OS).

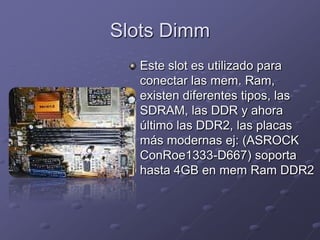

39. Slots Dimm
Este slot es utilizado para
conectar las mem. Ram,
existen diferentes tipos, las
SDRAM, las DDR y ahora
último las DDR2, las placas
más modernas ej: (ASROCK
ConRoe1333-D667) soporta
hasta 4GB en mem Ram DDR2

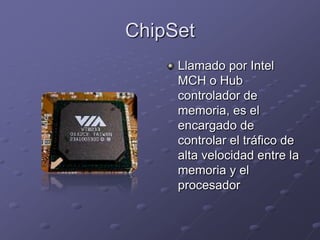

40. ChipSet
Llamado por Intel
MCH o Hub
controlador de
memoria, es el
encargado de
controlar el tráfico de
alta velocidad entre la
memoria y el
procesador

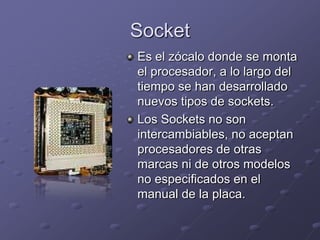

41. Socket
Es el zócalo donde se monta
el procesador, a lo largo del
tiempo se han desarrollado
nuevos tipos de sockets.
Los Sockets no son
intercambiables, no aceptan
procesadores de otras
marcas ni de otros modelos
no especificados en el
manual de la placa.

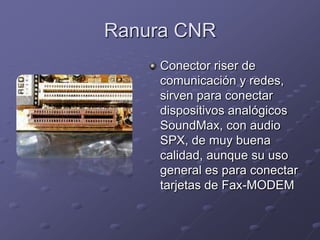

42. Ranura CNR
Conector riser de
comunicación y redes,
sirven para conectar
dispositivos analógicos
SoundMax, con audio
SPX, de muy buena
calidad, aunque su uso
general es para conectar
tarjetas de Fax-MODEM

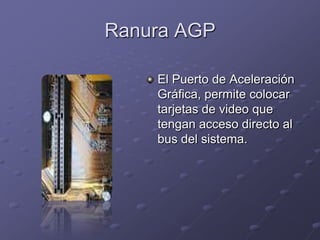

43. Ranura AGP
El Puerto de Aceleración
Gráfica, permite colocar
tarjetas de video que
tengan acceso directo al
bus del sistema.

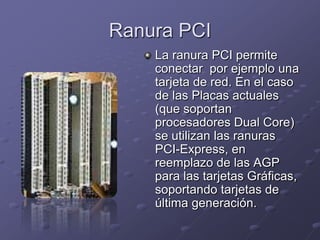

44. Ranura PCI
La ranura PCI permite
conectar por ejemplo una
tarjeta de red. En el caso
de las Placas actuales
(que soportan
procesadores Dual Core)
se utilizan las ranuras
PCI-Express, en
reemplazo de las AGP
para las tarjetas Gráficas,
soportando tarjetas de
última generación.

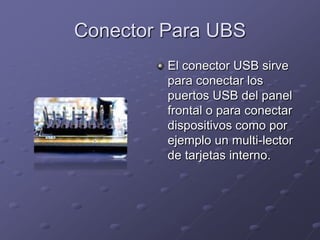

45. Conector Para UBS
El conector USB sirve
para conectar los
puertos USB del panel
frontal o para conectar
dispositivos como por
ejemplo un multi-lector
de tarjetas interno.

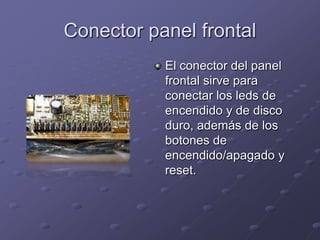

46. Conector panel frontal
El conector del panel
frontal sirve para
conectar los leds de
encendido y de disco
duro, además de los
botones de
encendido/apagado y
reset.

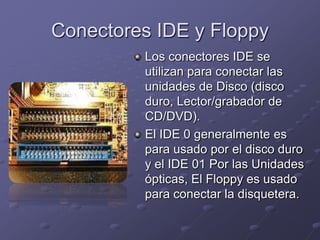

47. Conectores IDE y Floppy
Los conectores IDE se
utilizan para conectar las
unidades de Disco (disco
duro, Lector/grabador de
CD/DVD).
El IDE 0 generalmente es
para usado por el disco duro
y el IDE 01 Por las Unidades
ópticas, El Floppy es usado
para conectar la disquetera.

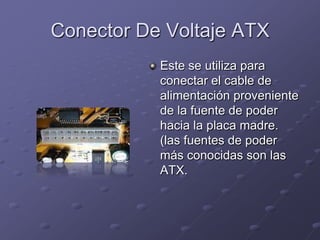

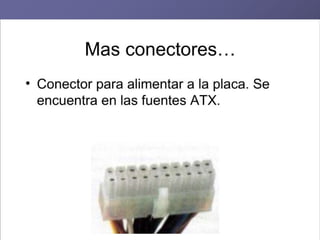

48. Conector De Voltaje ATX
Este se utiliza para
conectar el cable de
alimentación proveniente
de la fuente de poder
hacia la placa madre.
(las fuentes de poder
más conocidas son las
ATX.

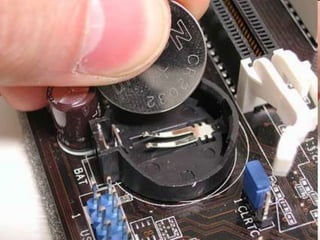

49. Pila (Cmos)

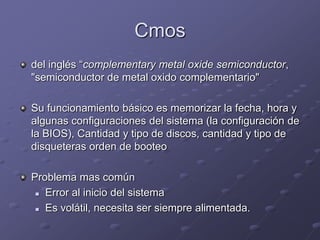

50. Cmos
del inglés “complementary metal oxide semiconductor,
"semiconductor de metal oxido complementario"
Su funcionamiento básico es memorizar la fecha, hora y
algunas configuraciones del sistema (la configuración de
la BIOS), Cantidad y tipo de discos, cantidad y tipo de
disqueteras orden de booteo
Problema mas común
 Error al inicio del sistema
 Es volátil, necesita ser siempre alimentada.

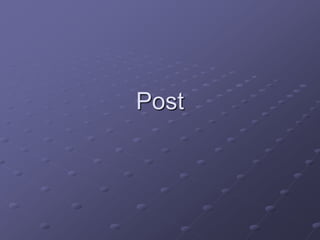

52. Post

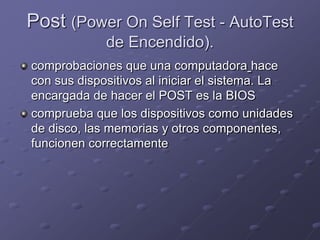

53. Post (Power On Self Test - AutoTest
de Encendido).
comprobaciones que una computadora hace
con sus dispositivos al iniciar el sistema. La
encargada de hacer el POST es la BIOS
comprueba que los dispositivos como unidades
de disco, las memorias y otros componentes,
funcionen correctamente

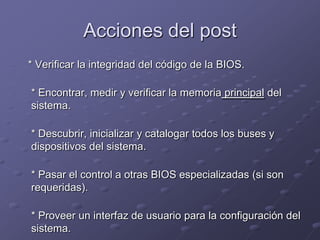

54. Acciones del post
* Verificar la integridad del código de la BIOS.
* Encontrar, medir y verificar la memoria principal del
sistema.
* Descubrir, inicializar y catalogar todos los buses y
dispositivos del sistema.
* Pasar el control a otras BIOS especializadas (si son
requeridas).
* Proveer un interfaz de usuario para la configuración del
sistema.

55. Bios

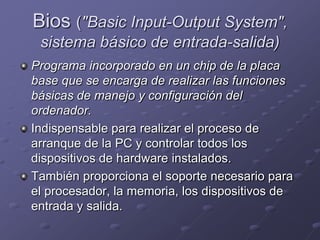

56. Bios ("Basic Input-Output System",
sistema básico de entrada-salida)
Programa incorporado en un chip de la placa
base que se encarga de realizar las funciones
básicas de manejo y configuración del
ordenador.
Indispensable para realizar el proceso de
arranque de la PC y controlar todos los
dispositivos de hardware instalados.
También proporciona el soporte necesario para
el procesador, la memoria, los dispositivos de
entrada y salida.

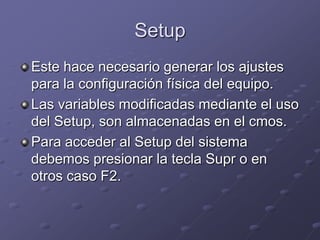

57. Setup

58. Setup
Este hace necesario generar los ajustes
para la configuración física del equipo.
Las variables modificadas mediante el uso
del Setup, son almacenadas en el cmos.
Para acceder al Setup del sistema
debemos presionar la tecla Supr o en
otros caso F2.

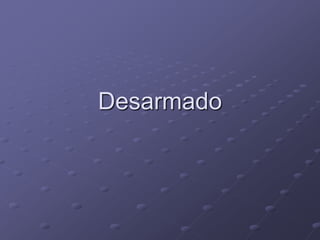

59. Desarmado

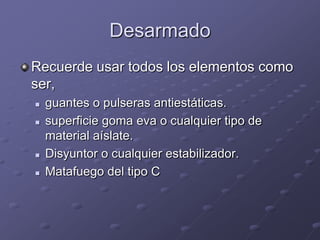

60. Desarmado
Recuerde usar todos los elementos como
ser,
 guantes o pulseras antiestáticas.
 superficie goma eva o cualquier tipo de
material aíslate.
 Disyuntor o cualquier estabilizador.
 Matafuego del tipo C

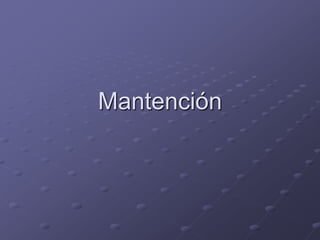

61. Mantención

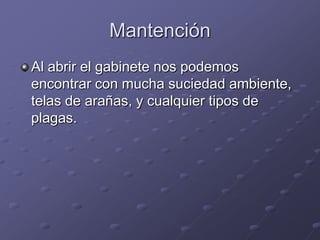

62. Mantención
Al abrir el gabinete nos podemos
encontrar con mucha suciedad ambiente,
telas de arañas, y cualquier tipos de
plagas.

63. ¿Por donde es
recomendable arrancar la
mantención?

64. ¿Alguna Pregunta?

65. Muchas gracias
