El documento describe los pasos fundamentales en el funcionamiento de una PC: 1) Verificar que los componentes mínimos como la tarjeta madre, CPU, memoria RAM y tarjeta de video estén presentes y conectados correctamente, 2) Ingresar al SETUP usando teclas como F2 o Suprimir para configurar parámetros como la secuencia de arranque, 3) Si la configuración es correcta, la PC iniciará la búsqueda del sistema operativo de acuerdo a la secuencia establecida en el SETUP.

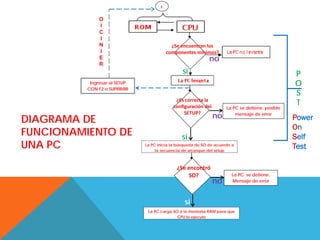

1. DIAGRAMA DE FUNCIONAMIENTO
DE LA PC
LIC. RUBÉN PERALTA GUIZADA

2. 1
O
I
C
I
N ¿Se encuentran los
I componentes mínimos?
E no
R
si P
Ingresar al SETUP O
CON F2 o SUPRIMIR
S
¿Es correcta la
configuración del
T
La PC se detiene, posible
SETUP?
no mensaje de error
DIAGRAMA DE Power
On
FUNCIONAMIENTO DE si Self
UNA PC La PC inicia la búsqueda de SO de acuerdo a
la secuencia de arranque del setup
Test
¿Se encontró
SO? La PC se detiene,
no Mensaje de error
si
La PC carga SO a la memoria RAM para que
CPU lo ejecute

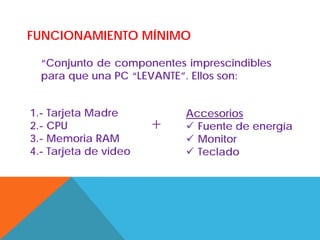

3. FUNCIONAMIENTO MÍNIMO
“Conjunto de componentes imprescindibles
para que una PC “LEVANTE”. Ellos son:
1.- Tarjeta Madre Accesorios
2.- CPU +  Fuente de energía
3.- Memoria RAM  Monitor
4.- Tarjeta de video  Teclado

4. SE DICE QUE UNA PC LEVANTA CUANDO:
Al encenderla aparece señal de video en la pantalla (texto
en letras blancas o alguna imagen del fabricante)
SE DICE QUE UNA PC NO LEVANTA CUANDO:
Al encenderla no aparece señal de video alguna en
la pantalla (texto en letras blancas o alguna imagen
del fabricante), dicho de otra forma, la pantalla se
mantiene negra.
CAUSAS PARA QUE UNA PC NO LEVANTE:
 Uno de los componentes mínimos esta dañado
o mal conectado.
 La fuente de energía emite voltajes insuficientes.
 El cooler del CPU lo refrigera incorrectamente.

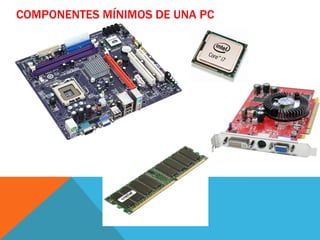

5. COMPONENTES MÍNIMOS DE UNA PC

6. PROGRAMA BIOS - SETUP
Entrar en el “BIOS Setup” te permite configurar opciones
importantes. Allí se definen aspectos tan básicos como la
secuencia de arranque para la carga del sistema operativo.
Para acceder a la BIOS basta con pulsar una tecla determinada
justo cuando “levanta” la PC. Pero esa tecla varía de acuerdo al
fabricante de la tarjeta madre, PC o laptop.
Las teclas más típicas que permiten el acceso a la BIOS son:
 Del o Supr (en la mayoría de tarjetas madres)
 F2 (habitual en PC con tarjeta madre Intel)
 F1 (PC y laptop IBM)
 F10 (en PC y laptop Compaq y HP)
Si Windows empieza a cargarse ya no podrás entrar y
deberás reiniciar el PC para volver a intentarlo.
Tendrás que ser más rápido esta vez.

7. FIN
GRACIAS
