1. Dispositivos Semiconductores
Diodos, Transistores y
Fotoresistencias

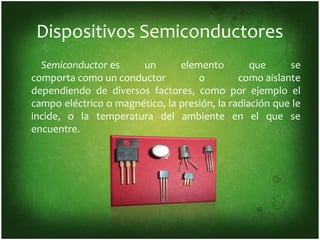

2. Dispositivos Semiconductores
Semiconductor es un elemento que se
comporta como un conductor o como aislante
dependiendo de diversos factores, como por ejemplo el
campo eléctrico o magnético, la presión, la radiación que le
incide, o la temperatura del ambiente en el que se
encuentre.

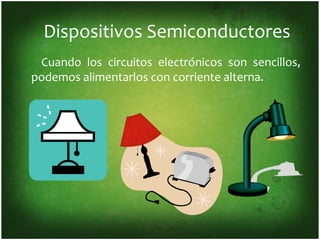

3. Dispositivos Semiconductores
Cuando los circuitos electrónicos son sencillos,
podemos alimentarlos con corriente alterna.

4. Dispositivos Semiconductores
Conforme se hacen
más complejos los
circuitos electrónicos
es necesario utilizar
corriente directa, una
corriente que sólo
circule en una sola
dirección, por que su
principal objetivo es
el manejo de señales.

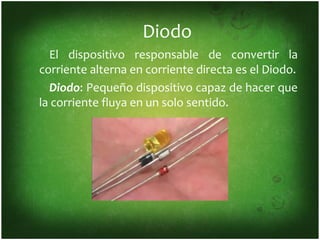

5. Diodo
El dispositivo responsable de convertir la
corriente alterna en corriente directa es el Diodo.
Diodo: Pequeño dispositivo capaz de hacer que
la corriente fluya en un solo sentido.

6. Diodo
El diodo moderno es el componente
electrónico más empleado en la actualidad. Su
construcción interna es muy sencilla, así que es el
elemento semiconductor más simple que existe.

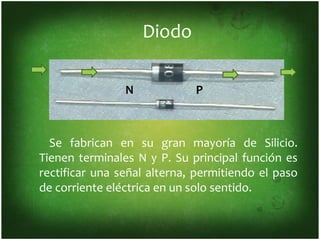

7. Diodo
N P
Se fabrican en su gran mayoría de Silicio.
Tienen terminales N y P. Su principal función es
rectificar una señal alterna, permitiendo el paso
de corriente eléctrica en un solo sentido.

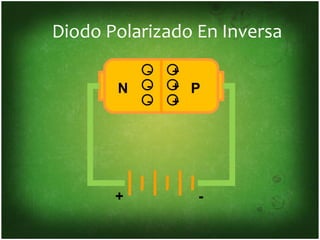

8. Diodo Polarizado En Inversa
- +
N - + P
- +
+ -

9. Diodo Polarizado En Inversa
- +
- N P +
- +
Zona de NO Conducción
+ -

10. Diodo Polarizado En Directa
- - -
N P
+ + +
Estado de Conducción
- +

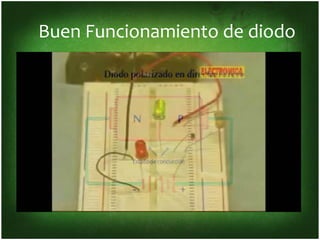

11. Buen Funcionamiento de diodo

12. Símbolo de Diodo Rectificador
P N
Cátodo
Ánodo

13. Buen Funcionamiento del Diodo

14. Diodo Rectificador
Encapsulado
Terminal Terminal
Conductor Conductor
DIODO
Disipadores de
calor

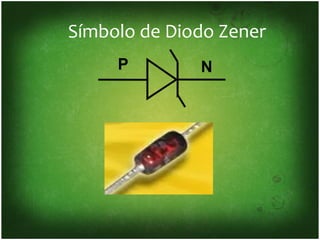

15. Símbolo de Diodo Zener
P N

16. Diodo LED
Es el más popular de todos. Su nombre
proviene de las iniciales de las palabras Light
Emitter Diode (LED). Su principal función es como
INDICADORES LUMINOSOS.

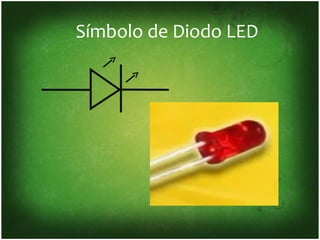

17. Símbolo de Diodo LED

18. Transistores
Semiconductor que cumple
funciones de amplificador,
oscilador, conmutador o
rectificador.
Tiene básicamente dos
funciones:
•Deja pasar o corta señales
eléctricas a partir de una
pequeña señal de mando.
•Funciona como un elemento
amplificador de señales.

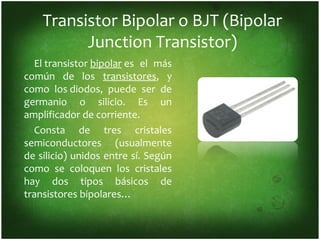

19. Transistor Bipolar o BJT (Bipolar
Junction Transistor)
El transistor bipolar es el más
común de los transistores, y
como los diodos, puede ser de
germanio o silicio. Es un
amplificador de corriente.
Consta de tres cristales
semiconductores (usualmente
de silicio) unidos entre sí. Según
como se coloquen los cristales
hay dos tipos básicos de
transistores bipolares…

20. Transistor Bipolar o BJT (Bipolar
Base
Colector Junction Transistor)
Emisor Transistor NPN
En este caso un cristal P está situado entre dos
cristales N. Son los más comunes. La flecha en el
símbolo del transistor NPN está en la terminal del
emisor y apunta en la dirección en la que
la corriente convencional circula cuando el
dispositivo está en funcionamiento activo.
Transistor PNP
en este caso un cristal N está situado entre
dos cristales P. La flecha en el transistor PNP
está en el terminal del emisor y apunta en la
dirección en la que la corriente convencional
circula cuando el dispositivo está en
funcionamiento activo.

21. Transistor de Efecto Campo o FET
(Field Effect Transistor)
Se basa en el campo eléctrico para controlar la conductividad de un
canal en un material semiconductor. Al contrario de la BJT que es
controlada por corriente, éstas son controladas por tensión.
D D
Drenado (Drain)
Fuente (Source)
Compuerta (Gate) G
La región que existe entre
el drenador y la fuente y
G que es el camino obligado
de los electrones se llama
"canal“.La corriente circula
S de Drenaje (D) a Fuente S
(S).
Canal P
Canal N

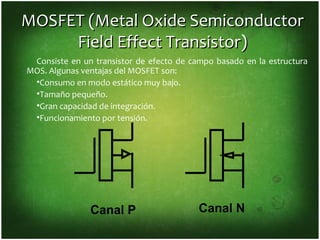

22. MOSFET (Metal Oxide Semiconductor
Field Effect Transistor)
Consiste en un transistor de efecto de campo basado en la estructura
MOS. Algunas ventajas del MOSFET son:
•Consumo en modo estático muy bajo.
•Tamaño pequeño.
•Gran capacidad de integración.
•Funcionamiento por tensión.
Canal P Canal N

23. Fotorresistencias
Componente electrónico cuya resistencia disminuye con el
aumento de intensidad de luz incidente. Puede también ser
llamado fotorresistor, fotoconductor, célula fotoeléctrica o
resistor dependiente de la luz, cuya siglas, LDR, se originan de
su nombre en inglés light-dependent resistor. Su cuerpo está
formado por una célula o celda y dos patillas. En la siguiente
imagen se muestra su símbolo eléctrico.
