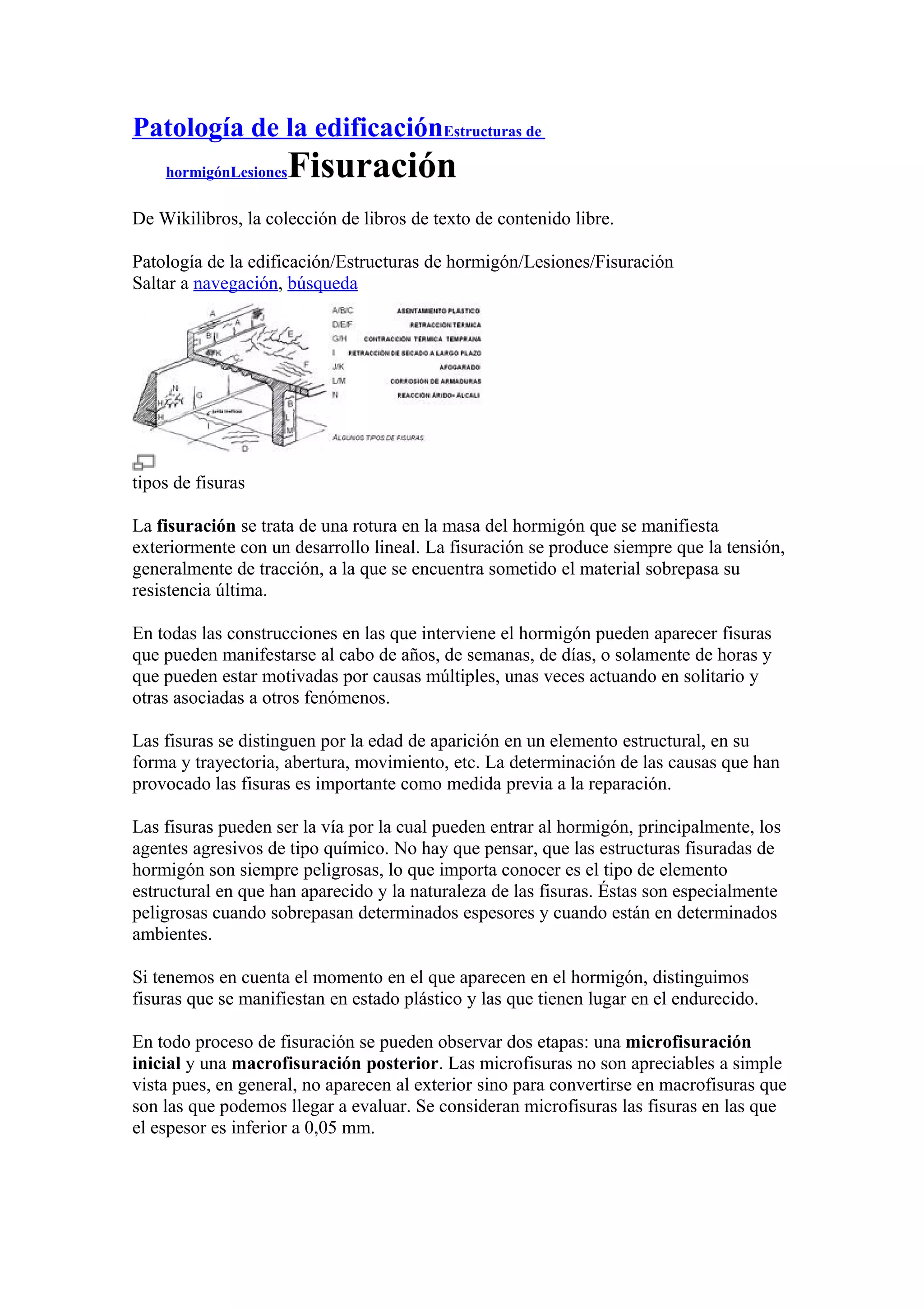

tipos de fisuras
La fisuración se trata de una rotura en la masa del hormigón que se manifiesta
exteriormente con un desarrollo lineal. La fisuración se produce siempre que la tensión,
generalmente de tracción, a la que se encuentra sometido el material sobrepasa su
resistencia última.
En todas las construcciones en las que interviene el hormigón pueden aparecer fisuras
que pueden manifestarse al cabo de años, de semanas, de días, o solamente de horas y
que pueden estar motivadas por causas múltiples, unas veces actuando en solitario y
otras asociadas a otros fenómenos.
Las fisuras se distinguen por la edad de aparición en un elemento estructural, en su
forma y trayectoria, abertura, movimiento, etc. La determinación de las causas que han
provocado las fisuras es importante como medida previa a la reparación.
Las fisuras pueden ser la vía por la cual pueden entrar al hormigón, principalmente, los
agentes agresivos de tipo químico. No hay que pensar, que las estructuras fisuradas de
hormigón son siempre peligrosas, lo que importa conocer es el tipo de elemento
estructural en que han aparecido y la naturaleza de las fisuras. Éstas son especialmente
peligrosas cuando sobrepasan determinados espesores y cuando están en determinados
ambientes.
Si tenemos en cuenta el momento en el que aparecen en el hormigón, distinguimos
fisuras que se manifiestan en estado plástico y las que tienen lugar en el endurecido.
En todo proceso de fisuración se pueden observar dos etapas: una microfisuración
inicial y una macrofisuración posterior. Las microfisuras no son apreciables a simple
vista pues, en general, no aparecen al exterior sino para convertirse en macrofisuras que
son las que podemos llegar a evaluar. Se consideran microfisuras las fisuras en las que
el espesor es inferior a 0,05 mm.

2. También podemos clasificar las fisuras en función del movimiento que admitan
diferenciando entre: fisuras estabilizadas o muertas en las que se llega a una abertura
determinada y el proceso queda parado como ocurre, por ejemplo, en un proceso de
retracción hidráulica; las fisuras en movimiento, aquellas en las que la fisuración
continúa normalmente con una velocidad decreciente hasta llegar a la estabilización y,
las fisuras vivas en las que la abertura es variable de acuerdo con la temperatura, con
solicitaciones dinámicas, etc.
Así mismo, las fisuras también pueden ser catalogadas como fisuras estructurales y
fisuras no estructurales. Las fisuras estructurales son las debidas al alargamiento de
las armaduras o a las excesivas tensiones de tracción o compresión producidas en el
hormigón por los esfuerzos derivados de la aplicación de las acciones exteriores o de
deformaciones impuestas. Las fisuras no estructurales son las producidas en el
hormigón, bien durante su estado plástico, bien después de su endurecimiento, pero
generadas por causas intrínsecas, es decir, debidas al comportamiento de sus materiales
constituyentes (asiento plástico, retracción plástica, contracción térmica inicial,
retracción hidráulica, afogarado…)
Contenido
[ocultar]
• 1 FISURAS DE RETRACCIÓN HIDRAÚLICA
• 2 FISURAS DE ENTUMECIMIENTO HIDRAÚLICO
• 3 FISURAS TÉRMICAS
• 4 FISURAS DE ORIGEN QUÍMICO
• 5 FISURAS POR ADHERENCIA
• 6 FISURAS DEBIDAS A ACCIONES MECÁNICAS
[editar] FISURAS DE RETRACCIÓN
HIDRAÚLICA
• Fisuras de retracción plástica. Afogarado
exudación del hormigón
Son características del hormigón fresco y son producidos por la tensión capilar en los
poros llenos de agua apareciendo como consecuencia de un retraso en el curado o
protección del hormigón (exudación). Se produce fundamentalmente entre la primera
hora y las seis horas a partir de su vertido, aunque a veces pueden incluso aparecer al
día siguiente. Tienen una gran importancia en aquellos elementos estructurales en los
cuales prevalece la superficie sobre el volumen (losas) y en especial cuando hay una
pérdida rápida de agua causada por tiempo seco, viento o altas temperaturas. La

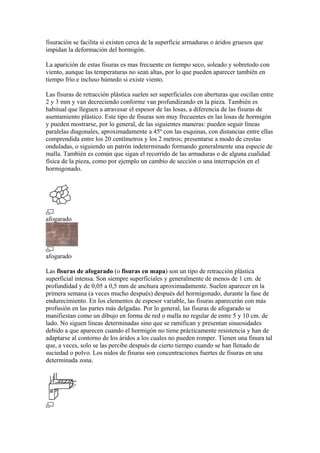

3. fisuración se facilita si existen cerca de la superficie armaduras o áridos gruesos que
impidan la deformación del hormigón.
La aparición de estas fisuras es mas frecuente en tiempo seco, soleado y sobretodo con
viento, aunque las temperaturas no sean altas, por lo que pueden aparecer también en
tiempo frío e incluso húmedo si existe viento.
Las fisuras de retracción plástica suelen ser superficiales con aberturas que oscilan entre
2 y 3 mm y van decreciendo conforme van profundizando en la pieza. También es
habitual que lleguen a atravesar el espesor de las losas, a diferencia de las fisuras de
asentamiento plástico. Este tipo de fisuras son muy frecuentes en las losas de hormigón
y pueden mostrarse, por lo general, de las siguientes maneras: pueden seguir líneas
paralelas diagonales, aproximadamente a 45º con las esquinas, con distancias entre ellas
comprendida entre los 20 centímetros y los 2 metros; presentarse a modo de crestas
onduladas, o siguiendo un patrón indeterminado formando generalmente una especie de
malla. También es común que sigan el recorrido de las armaduras o de alguna cualidad
física de la pieza, como por ejemplo un cambio de sección o una interrupción en el
hormigonado.
afogarado
afogarado
Las fisuras de afogarado (o fisuras en mapa) son un tipo de retracción plástica
superficial intensa. Son siempre superficiales y generalmente de menos de 1 cm. de
profundidad y de 0,05 a 0,5 mm de anchura aproximadamente. Suelen aparecer en la
primera semana (a veces mucho después) después del hormigonado, durante la fase de
endurecimiento. En los elementos de espesor variable, las fisuras aparecerán con más
profusión en las partes más delgadas. Por lo general, las fisuras de afogarado se
manifiestan como un dibujo en forma de red o malla no regular de entre 5 y 10 cm. de
lado. No siguen líneas determinadas sino que se ramifican y presentan sinuosidades
debido a que aparecen cuando el hormigón no tiene prácticamente resistencia y han de
adaptarse al contorno de los áridos a los cuales no pueden romper. Tienen una finura tal
que, a veces, solo se las percibe después de cierto tiempo cuando se han llenado de
suciedad o polvo. Los nidos de fisuras son concentraciones fuertes de fisuras en una
determinada zona.

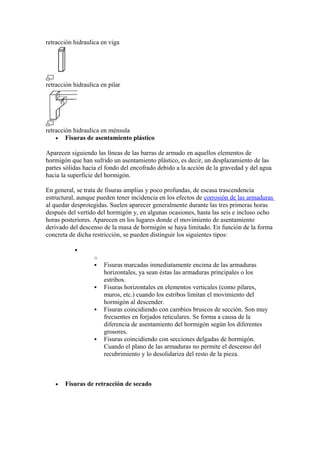

4. retracción hidraulica en viga
retracción hidraulica en pilar
retracción hidraulica en ménsula
• Fisuras de asentamiento plástico
Aparecen siguiendo las líneas de las barras de armado en aquellos elementos de
hormigón que han sufrido un asentamiento plástico, es decir, un desplazamiento de las
partes sólidas hacia el fondo del encofrado debido a la acción de la gravedad y del agua
hacia la superficie del hormigón.
En general, se trata de fisuras amplias y poco profundas, de escasa trascendencia
estructural, aunque pueden tener incidencia en los efectos de corrosión de las armaduras
al quedar desprotegidas. Suelen aparecer generalmente durante las tres primeras horas
después del vertido del hormigón y, en algunas ocasiones, hasta las seis e incluso ocho
horas posteriores. Aparecen en los lugares donde el movimiento de asentamiento
derivado del descenso de la masa de hormigón se haya limitado. En función de la forma
concreta de dicha restricción, se pueden distinguir los siguientes tipos:
•
o
 Fisuras marcadas inmediatamente encima de las armaduras
horizontales, ya sean éstas las armaduras principales o los
estribos.
 Fisuras horizontales en elementos verticales (como pilares,
muros, etc.) cuando los estribos limitan el movimiento del
hormigón al descender.
 Fisuras coincidiendo con cambios bruscos de sección. Son muy
frecuentes en forjados reticulares. Se forma a causa de la
diferencia de asentamiento del hormigón según los diferentes
grosores.
 Fisuras coincidiendo con secciones delgadas de hormigón.
Cuando el plano de las armaduras no permite el descenso del
recubrimiento y lo desolidariza del resto de la pieza.
• Fisuras de retracción de secado

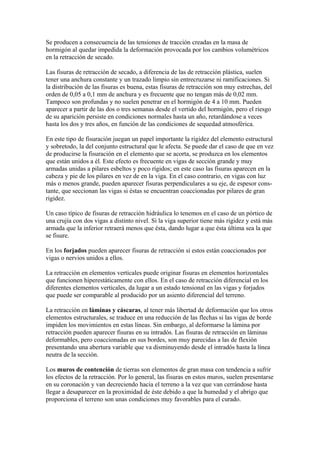

5. Se producen a consecuencia de las tensiones de tracción creadas en la masa de
hormigón al quedar impedida la deformación provocada por los cambios volumétricos
en la retracción de secado.
Las fisuras de retracción de secado, a diferencia de las de retracción plástica, suelen
tener una anchura constante y un trazado limpio sin entrecruzarse ni ramificaciones. Si
la distribución de las fisuras es buena, estas fisuras de retracción son muy estrechas, del
orden de 0,05 a 0,1 mm de anchura y es frecuente que no tengan más de 0,02 mm.
Tampoco son profundas y no suelen penetrar en el hormigón de 4 a 10 mm. Pueden
aparecer a partir de las dos o tres semanas desde el vertido del hormigón, pero el riesgo
de su aparición persiste en condiciones normales hasta un año, retardándose a veces
hasta los dos y tres años, en función de las condiciones de sequedad atmosférica.
En este tipo de fisuración juegan un papel importante la rigidez del elemento estructural
y sobretodo, la del conjunto estructural que le afecta. Se puede dar el caso de que en vez
de producirse la fisuración en el elemento que se acorta, se produzca en los elementos
que están unidos a él. Este efecto es frecuente en vigas de sección grande y muy
armadas unidas a pilares esbeltos y poco rígidos; en este caso las fisuras aparecen en la
cabeza y pie de los pilares en vez de en la viga. En el caso contrario, en vigas con luz
más o menos grande, pueden aparecer fisuras perpendiculares a su eje, de espesor cons-
tante, que seccionan las vigas si éstas se encuentran coaccionadas por pilares de gran
rigidez.
Un caso típico de fisuras de retracción hidráulica lo tenemos en el caso de un pórtico de
una crujía con dos vigas a distinto nivel. Si la viga superior tiene más rigidez y está más
armada que la inferior retraerá menos que ésta, dando lugar a que ésta última sea la que
se fisure.
En los forjados pueden aparecer fisuras de retracción si estos están coaccionados por
vigas o nervios unidos a ellos.
La retracción en elementos verticales puede originar fisuras en elementos horizontales
que funcionen hiperestáticamente con ellos. En el caso de retracción diferencial en los
diferentes elementos verticales, da lugar a un estado tensional en las vigas y forjados
que puede ser comparable al producido por un asiento diferencial del terreno.
La retracción en láminas y cáscaras, al tener más libertad de deformación que los otros
elementos estructurales, se traduce en una reducción de las flechas si las vigas de borde
impiden los movimientos en estas líneas. Sin embargo, al deformarse la lámina por
retracción pueden aparecer fisuras en su intradós. Las fisuras de retracción en láminas
deformables, pero coaccionadas en sus bordes, son muy parecidas a las de flexión
presentando una abertura variable que va disminuyendo desde el intradós hasta la línea
neutra de la sección.
Los muros de contención de tierras son elementos de gran masa con tendencia a sufrir
los efectos de la retracción. Por lo general, las fisuras en estos muros, suelen presentarse
en su coronación y van decreciendo hacia el terreno a la vez que van cerrándose hasta
llegar a desaparecer en la proximidad de éste debido a que la humedad y el abrigo que
proporciona el terreno son unas condiciones muy favorables para el curado.

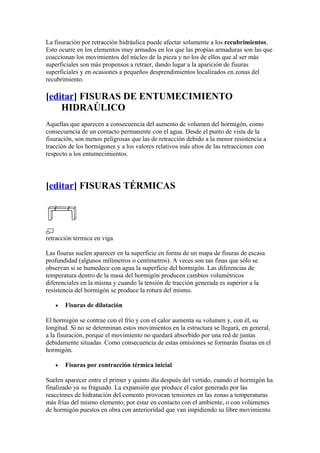

6. La fisuración por retracción hidráulica puede afectar solamente a los recubrimientos.
Esto ocurre en los elementos muy armados en los que las propias armaduras son las que
coaccionan los movimientos del núcleo de la pieza y no los de ellos que al ser más
superficiales son más propensos a retraer, dando lugar a la aparición de fisuras
superficiales y en ocasiones a pequeños desprendimientos localizados en zonas del
recubrimiento.
[editar] FISURAS DE ENTUMECIMIENTO
HIDRAÚLICO
Aquellas que aparecen a consecuencia del aumento de volumen del hormigón, como
consecuencia de un contacto permanente con el agua. Desde el punto de vista de la
fisuración, son menos peligrosas que las de retracción debido a la menor resistencia a
tracción de los hormigones y a los valores relativos más altos de las retracciones con
respecto a los entumecimientos.
[editar] FISURAS TÉRMICAS
retracción térmica en viga
Las fisuras suelen aparecer en la superficie en forma de un mapa de fisuras de escasa
profundidad (algunos milímetros o centímetros). A veces son tan finas que sólo se
observan si se humedece con agua la superficie del hormigón. Las diferencias de
temperatura dentro de la masa del hormigón producen cambios volumétricos
diferenciales en la misma y cuando la tensión de tracción generada es superior a la
resistencia del hormigón se produce la rotura del mismo.
• Fisuras de dilatación
El hormigón se contrae con el frío y con el calor aumenta su volumen y, con él, su
longitud. Si no se determinan estos movimientos en la estructura se llegará, en general,
a la fisuración, porque el movimiento no quedará absorbido por una red de juntas
debidamente situadas. Como consecuencia de estas omisiones se formarán fisuras en el
hormigón.
• Fisuras por contracción térmica inicial
Suelen aparecer entre el primer y quinto día después del vertido, cuando el hormigón ha
finalizado ya su fraguado. La expansión que produce el calor generado por las
reacciones de hidratación del cemento provocan tensiones en las zonas a temperaturas
más frías del mismo elemento, por estar en contacto con el ambiente, o con volúmenes
de hormigón puestos en obra con anterioridad que van impidiendo su libre movimiento

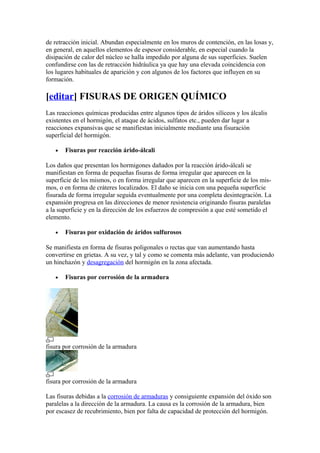

7. de retracción inicial. Abundan especialmente en los muros de contención, en las losas y,
en general, en aquellos elementos de espesor considerable, en especial cuando la
disipación de calor del núcleo se halla impedido por alguna de sus superficies. Suelen
confundirse con las de retracción hidráulica ya que hay una elevada coincidencia con
los lugares habituales de aparición y con algunos de los factores que influyen en su
formación.
[editar] FISURAS DE ORIGEN QUÍMICO
Las reacciones químicas producidas entre algunos tipos de áridos silíceos y los álcalis
existentes en el hormigón, el ataque de ácidos, sulfatos etc., pueden dar lugar a
reacciones expansivas que se manifiestan inicialmente mediante una fisuración
superficial del hormigón.
• Fisuras por reacción árido-álcali
Los daños que presentan los hormigones dañados por la reacción árido-álcali se
manifiestan en forma de pequeñas fisuras de forma irregular que aparecen en la
superficie de los mismos, o en forma irregular que aparecen en la superficie de los mis-
mos, o en forma de cráteres localizados. El daño se inicia con una pequeña superficie
fisurada de forma irregular seguida eventualmente por una completa desintegración. La
expansión progresa en las direcciones de menor resistencia originando fisuras paralelas
a la superficie y en la dirección de los esfuerzos de compresión a que esté sometido el
elemento.
• Fisuras por oxidación de áridos sulfurosos
Se manifiesta en forma de fisuras poligonales o rectas que van aumentando hasta
convertirse en grietas. A su vez, y tal y como se comenta más adelante, van produciendo
un hinchazón y desagregación del hormigón en la zona afectada.
• Fisuras por corrosión de la armadura
fisura por corrosión de la armadura
fisura por corrosión de la armadura
Las fisuras debidas a la corrosión de armaduras y consiguiente expansión del óxido son
paralelas a la dirección de la armadura. La causa es la corrosión de la armadura, bien
por escasez de recubrimiento, bien por falta de capacidad de protección del hormigón.

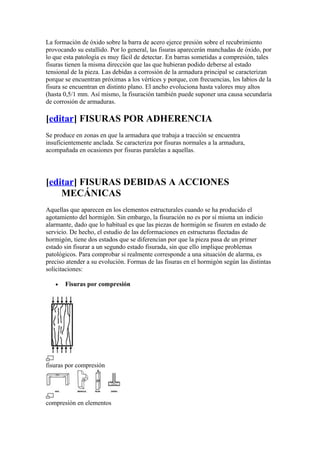

8. La formación de óxido sobre la barra de acero ejerce presión sobre el recubrimiento
provocando su estallido. Por lo general, las fisuras aparecerán manchadas de óxido, por
lo que esta patología es muy fácil de detectar. En barras sometidas a compresión, tales
fisuras tienen la misma dirección que las que hubieran podido deberse al estado
tensional de la pieza. Las debidas a corrosión de la armadura principal se caracterizan
porque se encuentran próximas a los vértices y porque, con frecuencias, los labios de la
fisura se encuentran en distinto plano. El ancho evoluciona hasta valores muy altos
(hasta 0,5/1 mm. Así mismo, la fisuración también puede suponer una causa secundaria
de corrosión de armaduras.
[editar] FISURAS POR ADHERENCIA
Se produce en zonas en que la armadura que trabaja a tracción se encuentra
insuficientemente anclada. Se caracteriza por fisuras normales a la armadura,
acompañada en ocasiones por fisuras paralelas a aquellas.
[editar] FISURAS DEBIDAS A ACCIONES
MECÁNICAS
Aquellas que aparecen en los elementos estructurales cuando se ha producido el
agotamiento del hormigón. Sin embargo, la fisuración no es por sí misma un indicio
alarmante, dado que lo habitual es que las piezas de hormigón se fisuren en estado de
servicio. De hecho, el estudio de las deformaciones en estructuras flectadas de
hormigón, tiene dos estados que se diferencian por que la pieza pasa de un primer
estado sin fisurar a un segundo estado fisurada, sin que ello implique problemas
patológicos. Para comprobar si realmente corresponde a una situación de alarma, es
preciso atender a su evolución. Formas de las fisuras en el hormigón según las distintas
solicitaciones:
• Fisuras por compresión
fisuras por compresión
compresión en elementos

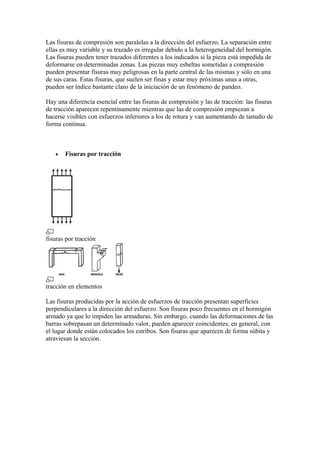

9. Las fisuras de compresión son paralelas a la dirección del esfuerzo. La separación entre
ellas es muy variable y su trazado es irregular debido a la heterogeneidad del hormigón.
Las fisuras pueden tener trazados diferentes a los indicados si la pieza está impedida de
deformarse en determinadas zonas. Las piezas muy esbeltas sometidas a compresión
pueden presentar fisuras muy peligrosas en la parte central de las mismas y sólo en una
de sus caras. Estas fisuras, que suelen ser finas y estar muy próximas unas a otras,
pueden ser índice bastante claro de la iniciación de un fenómeno de pandeo.
Hay una diferencia esencial entre las fisuras de compresión y las de tracción: las fisuras
de tracción aparecen repentinamente mientras que las de compresión empiezan a
hacerse visibles con esfuerzos inferiores a los de rotura y van aumentando de tamaño de
forma continua.
• Fisuras por tracción
fisuras por tracción
tracción en elementos
Las fisuras producidas por la acción de esfuerzos de tracción presentan superficies
perpendiculares a la dirección del esfuerzo. Son fisuras poco frecuentes en el hormigón
armado ya que lo impiden las armaduras. Sin embargo, cuando las deformaciones de las
barras sobrepasan un determinado valor, pueden aparecer coincidentes, en general, con
el lugar donde están colocados los estribos. Son fisuras que aparecen de forma súbita y
atraviesan la sección.

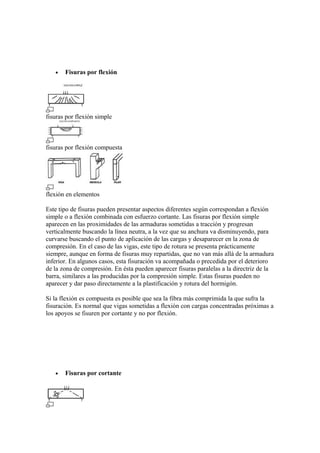

10. • Fisuras por flexión
fisuras por flexión simple
fisuras por flexión compuesta
flexión en elementos
Este tipo de fisuras pueden presentar aspectos diferentes según correspondan a flexión
simple o a flexión combinada con esfuerzo cortante. Las fisuras por flexión simple
aparecen en las proximidades de las armaduras sometidas a tracción y progresan
verticalmente buscando la línea neutra, a la vez que su anchura va disminuyendo, para
curvarse buscando el punto de aplicación de las cargas y desaparecer en la zona de
compresión. En el caso de las vigas, este tipo de rotura se presenta prácticamente
siempre, aunque en forma de fisuras muy repartidas, que no van más allá de la armadura
inferior. En algunos casos, esta fisuración va acompañada o precedida por el deterioro
de la zona de compresión. En ésta pueden aparecer fisuras paralelas a la directriz de la
barra, similares a las producidas por la compresión simple. Estas fisuras pueden no
aparecer y dar paso directamente a la plastificación y rotura del hormigón.
Si la flexión es compuesta es posible que sea la fibra más comprimida la que sufra la
fisuración. Es normal que vigas sometidas a flexión con cargas concentradas próximas a
los apoyos se fisuren por cortante y no por flexión.
• Fisuras por cortante

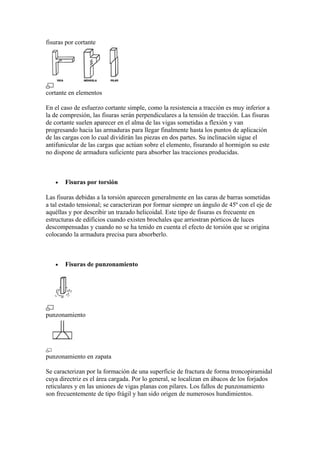

11. fisuras por cortante
cortante en elementos
En el caso de esfuerzo cortante simple, como la resistencia a tracción es muy inferior a
la de compresión, las fisuras serán perpendiculares a la tensión de tracción. Las fisuras
de cortante suelen aparecer en el alma de las vigas sometidas a flexión y van
progresando hacia las armaduras para llegar finalmente hasta los puntos de aplicación
de las cargas con lo cual dividirán las piezas en dos partes. Su inclinación sigue el
antifunicular de las cargas que actúan sobre el elemento, fisurando al hormigón su este
no dispone de armadura suficiente para absorber las tracciones producidas.
• Fisuras por torsión
Las fisuras debidas a la torsión aparecen generalmente en las caras de barras sometidas
a tal estado tensional; se caracterizan por formar siempre un ángulo de 45º con el eje de
aquéllas y por describir un trazado helicoidal. Este tipo de fisuras es frecuente en
estructuras de edificios cuando existen brochales que arriostran pórticos de luces
descompensadas y cuando no se ha tenido en cuenta el efecto de torsión que se origina
colocando la armadura precisa para absorberlo.
• Fisuras de punzonamiento
punzonamiento
punzonamiento en zapata
Se caracterizan por la formación de una superficie de fractura de forma troncopiramidal
cuya directriz es el área cargada. Por lo general, se localizan en ábacos de los forjados
reticulares y en las uniones de vigas planas con pilares. Los fallos de punzonamiento
son frecuentemente de tipo frágil y han sido origen de numerosos hundimientos.

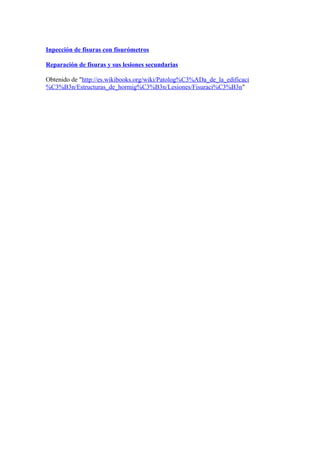

12. Inpección de fisuras con fisurómetros
Reparación de fisuras y sus lesiones secundarias
Obtenido de "http://es.wikibooks.org/wiki/Patolog%C3%ADa_de_la_edificaci
%C3%B3n/Estructuras_de_hormig%C3%B3n/Lesiones/Fisuraci%C3%B3n"
