1. • Algunos Conceptos sobre
deformación del Hormigón
Sergio Arango Mejía
Ingeniero Civil
Tomado de : Robert L’Hermite,
Dibujos Francis Cassou

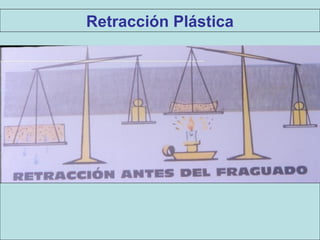

3. Retracción Plastica
Retracción Plástica

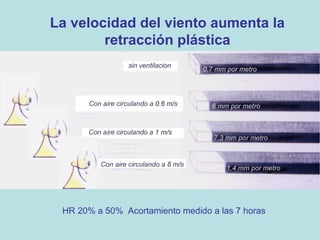

4. La velocidad del viento aumenta la
retracción plástica
HR 20% a 50% Acortamiento medido a las 7 horas

5. La retracción de la pasta, es mayor que la del mortero y esta
a su vez mayor que la del concreto

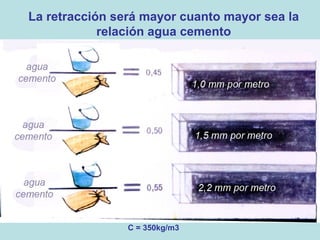

6. La retracción será mayor cuanto mayor sea la
relación agua cemento
C = 350kg/m3

7. Retracción hidráulica: Retracción después del
fraguado
HR 50%

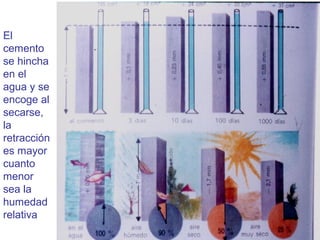

8. El
cemento
se hincha
en el
agua y se
encoge al
secarse,
la
retracción
es mayor
cuanto
menor
sea la
humedad
relativa

9. La Retracción aumenta al aumentar el
contenido de cemento

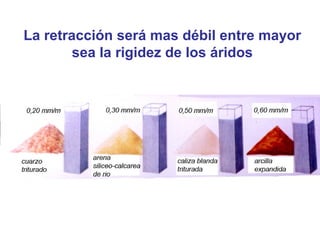

10. La retracción será mas débil entre mayor
sea la rigidez de los áridos

11. Sensibilidad
del cemento
ante la
retracción

12. Measurement Technologies
Restrained ring shrinkage and cracking test
(ASTM C 1581 test method)
Y
Strain Gages
Concrete Ring
Specimen
εST
ROC RIS
εST
Seal
152 mm
[6 in.]
εST
RIC
A
305 mm
[12 in.]
A
Steel Ring
εST
PLAN VIEW
330 mm
[13 in.]
Epoxy-Coated
Wood Base
406 mm
[16 in.]
SECTION A - A
h is the height of the ring in the out of
plane (z) direction
Epoxy-Coated
Wood Base

13. El Cloruro de calcio aumenta seriamente la
retracción

14. La retracción del Hormigón es tanto mayor
cuanto mas seca este la atmósfera

15. Bajo la
influencia
del calor el
Hormigón se
dilata, y se
contrae al
someterlo a
la acción del
frío

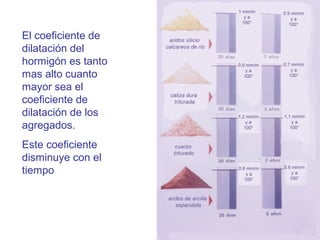

16. El coeficiente de
dilatación del
hormigón es tanto
mas alto cuanto
mayor sea el
coeficiente de
dilatación de los
agregados.
Este coeficiente
disminuye con el
tiempo

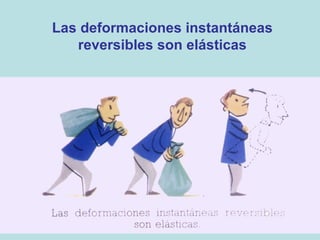

17. Las deformaciones instantáneas
reversibles son elásticas

18. Deformación lenta

19. Modulo de elasticidad E

20. Cuanto más
bajo sea el
modulo de
elasticidad,
mas grande
será la
deformación

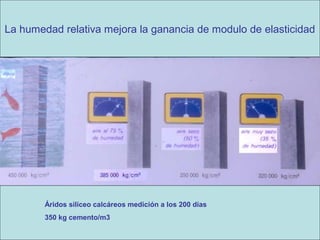

21. La humedad relativa mejora la ganancia de modulo de elasticidad
Áridos silíceo calcáreos medición a los 200 días
350 kg cemento/m3

22. El modulo de elasticidad depende de la naturaleza de los áridos
A Mayor rigidez mayor modulo elástico

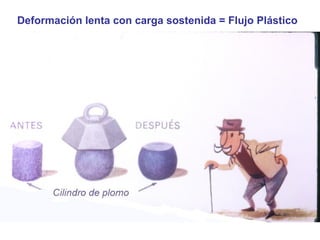

23. Deformación lenta con carga sostenida = Flujo Plástico

24. El flujo plástico aumenta con el tiempo
Carga unitaria 100 Kg./cm2
HR 50%

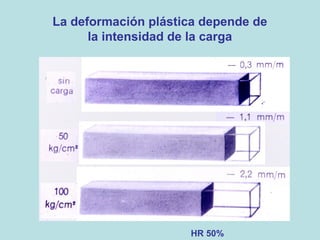

25. La deformación plástica depende de
la intensidad de la carga
HR 50%

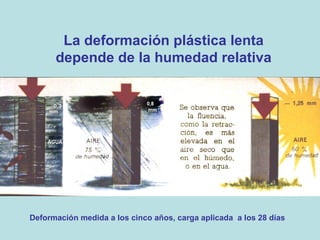

26. La deformación plástica lenta
depende de la humedad relativa
Deformación medida a los cinco años, carga aplicada a los 28 días

27. La humedad mejora la deformación
debida al flujo plástico
La carga a
edad
temprana
aumenta la
deformación
debida a
flujo plástico

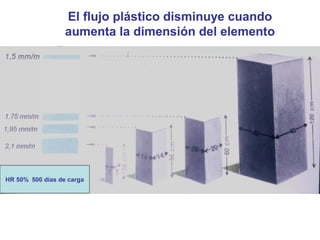

28. El flujo plástico disminuye cuando
aumenta la dimensión del elemento
HR 50% 500 días de carga

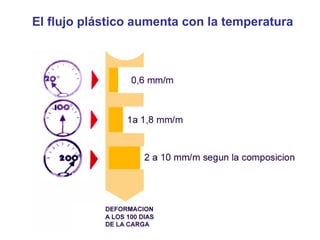

29. El flujo plástico aumenta con la temperatura

30. Cuando se presenta tracción, la fluencia
se opone a la retracción
NHR 75% deformación a los tres años
Regresar

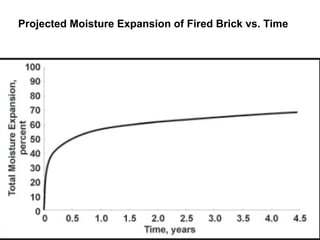

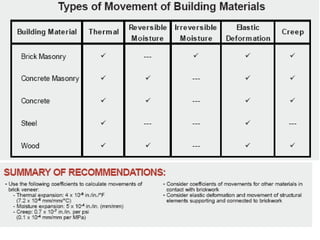

34. Projected Moisture Expansion of Fired Brick vs. Time
