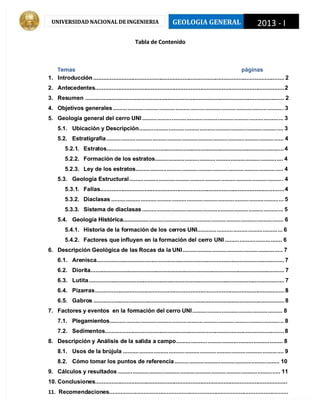

- 1. GEOLOGIA GENERAL GEOLOGIA GENERAL2013 - I 2013 - I UNIVERSIDAD NACIONAL DE INGENIERIA UNIVERSIDAD NACIONAL DE INGENIERIA Tabla de Contenido Tabla de Contenido T Temas páginas emas páginas 1. 1. Introd Introducc ucción ........................ ión ......................................... .................................. ................................. ................................. .................................. ......................... 2 ........ 2 2. 2. Ante Antecede cedentes ntes............... ............................... ................................. .................................. .................................. .................................. .................................2 ................2 3. 3. Res Resumen umen ............... ................................ .................................. .................................. ................................. ................................. ................................. ...................... 2 ...... 2 4. 4. Objetivos Objetivos generales generales ......... ................... ................... ................... ................... .................. ................... ................... ................... ................... .................. .......... . 3 3 5. 5. Geología Geología general general del del cerro cerro UNI UNI ......... .................. .................. ................... ................... ................... ................... .................. .................. ............ ... 3 3 5.1. 5.1. Ubicación Ubicación y y Descripción Descripción......... .................. ................... ................... ................... ................... .................. ................... ................... ............. .... 3 3 5.2. 5.2. Estratigrafía Estratigrafía......... .................. ................... ................... .................. ................... ................... .................. ................... ................... .................. ............... ...... 4 4 5.2.1 5.2.1. . Estra Estratos.. tos................... .................................. ................................. ................................. .................................. .................................. ......................4 .....4 5.2.2. 5.2.2. Formación Formación de de los los estratos estratos........ .................. ................... ................... ................... .................. .................. ................... .............. .... 4 4 5.2.3. 5.2.3. Ley Ley de de los los estratos estratos......... ................... ................... ................... ................... .................. ................... ................... ................... ............... ..... 4 4 5.3. 5.3. Geología Geología Estructural Estructural......... .................. ................... ................... .................. ................... ................... ................... ................... .................. .......... . 4 4 5.3.1 5.3.1. . Fallas Fallas.............. ............................... .................................. .................................. ................................. .................................. ...............................4 .............4 5.3.2. 5.3.2. Diaclasas Diaclasas ......... .................. ................... ................... .................. ................... ................... ................... ................... .................. .................. ............ ... 5 5 5.3.3. 5.3.3. Sistema Sistema de de diaclasas diaclasas......... .................. .................. ................... ................... ................... ................... .................. .................. ............ ... 5 5 5.4. 5.4. Geología Geología Histórica................ Histórica......................... ................... ................... ................... ................... .................. ................... ................... ................ ....... 6 6 5.4.1. 5.4.1. Historia Historia de de la fo la formación rmación de de los ce los cerros rros UNI............ UNI...................... ................... .................. .................. ............ ... 6 6 5.4.2. 5.4.2. Factores que Factores que influyen e influyen en la n la formación formación del cer del cerro UNI ro UNI ......... ................... ................... ................ ....... 6 6 6. 6. Descripción Descripción Geológica Geológica de las de las Rocas Rocas da la da la UNI UNI......... .................. .................. ................... ................... ................... ............... ..... 7 7 6.1. 6.1. Are Arenisca nisca................ .................................. .................................. ................................. ................................. .................................. ............................... 7 ............. 7 6.2. 6.2. Diori Diorita....... ta....................... ................................. .................................. .................................. ................................. ................................. ............................ 7 ........... 7 6.3. 6.3. Lutita Lutita................ ................................. .................................. ................................. ................................. .................................. .................................. ................... 7 .. 7 6.4. 6.4. Pizar Pizarras ras............... ............................... ................................. .................................. .................................. .................................. ................................. 8 ................ 8 6.5. 6.5. Gabro Gabros ................ s ................................. ................................. ................................. .................................. .................................. ................................. ................ 8 8 7. 7. Factores Factores y y eventos eventos en en la for la formación mación del del cerro cerro UNI UNI......... .................. ................... ................... .................. .................. ......... 8 8 7.1. 7.1. Plegamientos Plegamientos.......... ................... ................... ................... .................. ................... ................... ................... ................... .................. .................. ............ ... 8 8 7.2. 7.2. Sedim Sedimentos entos................. .................................. .................................. ................................. ................................. .................................. ......................... 8 ........ 8 8. 8. Descripción Descripción y A y Análisis de nálisis de la sa la salida a lida a campo campo......... ................... ................... ................... ................... ................... .................. ........ 8 8 8.1. 8.1. Usos Usos de de la la brújula brújula .......... ................... .................. ................... ................... ................... ................... .................. ................... ................... ............. .... 9 9 8.2. 8.2. Cómo Cómo tomar tomar los los puntos puntos de de referencia referencia......... .................. ................... ................... ................... ................... ................. ........ 10 10 9. 9. Cálculos Cálculos y y resultados resultados ......... ................... ................... ................... ................... ................... ................... .................. ................... ................... .............. ..... 11 11 10. 10. Conc Conclusion lusiones es............... ............................... ................................. .................................. .................................. .................................. ................................. .................. .. 11. 11. Rec Recomend omendacion aciones es................ ................................ ................................. ................................. ................................. .................................. ........................... ..........

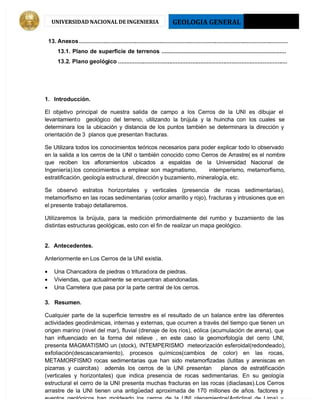

- 2. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA 13. Anexos............................................................................................................................... 13.1. Plano de superficie de terrenos .............................................................................. 13.2. Plano geológico ....................................................................................................... 1. Introducción. El objetivo principal de nuestra salida de campo a los Cerros de la UNI es dibujar el levantamiento geológico del terreno, utilizando la brújula y la huincha con los cuales se determinara los la ubicación y distancia de los puntos también se determinara la dirección y orientación de 3 planos que presentan fracturas. Se Utilizara todos los conocimientos teóricos necesarios para poder explicar todo lo observado en la salida a los cerros de la UNI o también conocido como Cerros de Arrastre( es el nombre que reciben los afloramientos ubicados a espaldas de la Universidad Nacional de Ingeniería).los conocimientos a emplear son magmatismo, intemperismo, metamorfismo, estratificación, geología estructural, dirección y buzamiento, mineralogía, etc. Se observó estratos horizontales y verticales (presencia de rocas sedimentarias), metamorfismo en las rocas sedimentarias (color amarillo y rojo), fracturas y intrusiones que en el presente trabajo detallaremos. Utilizaremos la brújula, para la medición primordialmente del rumbo y buzamiento de las distintas estructuras geológicas, esto con el fin de realizar un mapa geológico. 2. Antecedentes. Anteriormente en Los Cerros de la UNI existía. Una Chancadora de piedras o trituradora de piedras. Viviendas, que actualmente se encuentran abandonadas. Una Carretera que pasa por la parte central de los cerros. 3. Resumen. Cualquier parte de la superficie terrestre es el resultado de un balance entre las diferentes actividades geodinámicas, internas y externas, que ocurren a través del tiempo que tienen un origen marino (nivel del mar), fluvial (drenaje de los ríos), eólica (acumulación de arena), que han influenciado en la forma del relieve , en este caso la geomorfología del cerro UNI, presenta MAGMATISMO un (stock), INTEMPERISMO meteorización esferoidal(redondeado), exfoliación(descascaramiento), procesos químicos(cambios de color) en las rocas, METAMORFISMO rocas sedimentarias que han sido metamorfizadas (lutitas y areniscas en pizarras y cuarcitas) además los cerros de la UNI presentan planos de estratificación (verticales y horizontales) que indica presencia de rocas sedimentarias. En su geología estructural el cerro de la UNI presenta muchas fracturas en las rocas (diaclasas).Los Cerros arrastre de la UNI tienen una antigüedad aproximada de 170 millones de años. factores y eventos geológicos han moldeado los cerros de la UNI plegamientos(Anticlinal de Lima) y

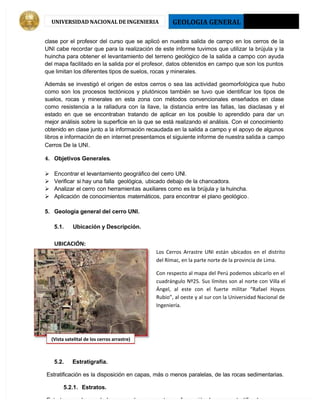

- 3. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA clase por el profesor del curso que se aplicó en nuestra salida de campo en los cerros de la UNI cabe recordar que para la realización de este informe tuvimos que utilizar la brújula y la huincha para obtener el levantamiento del terreno geológico de la salida a campo con ayuda del mapa facilitado en la salida por el profesor, datos obtenidos en campo que son los puntos que limitan los diferentes tipos de suelos, rocas y minerales. Además se investigó el origen de estos cerros o sea las actividad geomorfológica que hubo como son los procesos tectónicos y plutónicos también se tuvo que identificar los tipos de suelos, rocas y minerales en esta zona con métodos convencionales enseñados en clase como resistencia a la ralladura con la llave, la distancia entre las fallas, las diaclasas y el estado en que se encontraban tratando de aplicar en los posible lo aprendido para dar un mejor análisis sobre la superficie en la que se está realizando el análisis. Con el conocimiento obtenido en clase junto a la información recaudada en la salida a campo y el apoyo de algunos libros e información de en internet presentamos el siguiente informe de nuestra salida a campo Cerros De la UNI. 4. Objetivos Generales. Encontrar el levantamiento geográfico del cerro UNI. Verificar si hay una falla geológica, ubicado debajo de la chancadora. Analizar el cerro con herramientas auxiliares como es la brújula y la huincha. Aplicación de conocimientos matemáticos, para encontrar el plano geológico. 5. Geología general del cerro UNI. 5.1. Ubicación y Descripción. UBICACIÓN: Los Cerros Arrastre UNI están ubicados en el distrito del Rímac, en la parte norte de la provincia de Lima. Con respecto al mapa del Perú podemos ubicarlo en el cuadrángulo Nº25. Sus límites son al norte con Villa el Ángel, al este con el fuerte militar “Rafael Hoyos Rubio”, al oeste y al sur con la Universidad Nacional de Ingeniería. 5.2. Estratigrafía. Estratificación es la disposición en capas, más o menos paralelas, de las rocas sedimentarias. 5.2.1. Estratos. Estrato es cada una de las capas de que consta una formación de rocas estratificadas. (Vista satelital de los cerros arrastre)

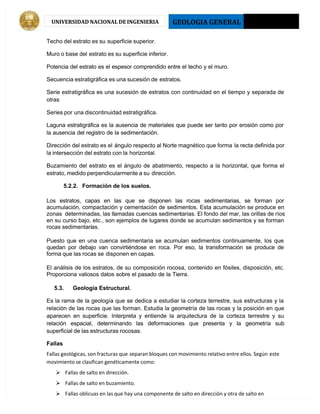

- 4. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA Techo del estrato es su superficie superior. Muro o base del estrato es su superficie inferior. Potencia del estrato es el espesor comprendido entre el techo y el muro. Secuencia estratigráfica es una sucesión de estratos. Serie estratigráfica es una sucesión de estratos con continuidad en el tiempo y separada de otras Series por una discontinuidad estratigráfica. Laguna estratigráfica es la ausencia de materiales que puede ser tanto por erosión como por la ausencia del registro de la sedimentación. Dirección del estrato es el ángulo respecto al Norte magnético que forma la recta definida por la intersección del estrato con la horizontal. Buzamiento del estrato es el ángulo de abatimiento, respecto a la horizontal, que forma el estrato, medido perpendicularmente a su dirección. 5.2.2. Formación de los suelos. Los estratos, capas en las que se disponen las rocas sedimentarias, se forman por acumulación, compactación y cementación de sedimentos. Esta acumulación se produce en zonas determinadas, las llamadas cuencas sedimentarias. El fondo del mar, las orillas de ríos en su curso bajo, etc., son ejemplos de lugares donde se acumulan sedimentos y se forman rocas sedimentarias. Puesto que en una cuenca sedimentaria se acumulan sedimentos continuamente, los que quedan por debajo van convirtiéndose en roca. Por eso, la transformación se produce de forma que las rocas se disponen en capas. El análisis de los estratos, de su composición rocosa, contenido en fósiles, disposición, etc. Proporciona valiosos datos sobre el pasado de la Tierra. 5.3. Geología Estructural. Es la rama de la geología que se dedica a estudiar la corteza terrestre, sus estructuras y la relación de las rocas que las forman. Estudia la geometría de las rocas y la posición en que aparecen en superficie. Interpreta y entiende la arquitectura de la corteza terrestre y su relación espacial, determinando las deformaciones que presenta y la geometría sub superficial de las estructuras rocosas. Fallas Fallas geológicas, son fracturas que separan bloques con movimiento relativo entre ellos. Según este movimiento se clasifican genéticamente como: Fallas de salto en dirección. Fallas de salto en buzamiento. Fallas oblicuas en las que hay una componente de salto en dirección y otra de salto en

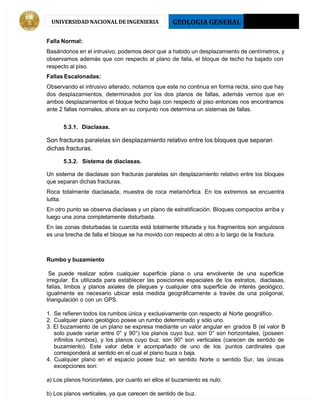

- 5. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA Falla Normal: Basándonos en el intrusivo, podemos decir que a habido un desplazamiento de centímetros, y observamos además que con respecto al plano de falla, el bloque de techo ha bajado con respecto al piso. Fallas Escalonadas: Observando el intrusivo alterado, notamos que este no continua en forma recta, sino que hay dos desplazamientos, determinados por los dos planos de fallas, además vemos que en ambos desplazamientos el bloque techo baja con respecto al piso entonces nos encontramos ante 2 fallas normales, ahora en su conjunto nos determina un sistemas de fallas. 5.3.1. Diaclasas. Son fracturas paralelas sin desplazamiento relativo entre los bloques que separan dichas fracturas. 5.3.2. Sistema de diaclasas. Un sistema de diaclasas son fracturas paralelas sin desplazamiento relativo entre los bloques que separan dichas fracturas. Roca totalmente diaclasada, muestra de roca metamórfica. En los extremos se encuentra lutita. En otro punto se observa diaclasas y un plano de estratificación. Bloques compactos arriba y luego una zona completamente disturbada. En las zonas disturbadas la cuarcita está totalmente triturada y los fragmentos son angulosos es una brecha de falla el bloque se ha movido con respecto al otro a lo largo de la fractura. Rumbo y buzamiento Se puede realizar sobre cualquier superficie plana o una envolvente de una superficie irregular. Es utilizada para establecer las posiciones espaciales de los estratos, diaclasas, fallas, limbos y planos axiales de pliegues y cualquier otra superficie de interés geológico, igualmente es necesario ubicar esta medida geográficamente a través de una poligonal, triangulación o con un GPS. 1. Se refieren todos los rumbos única y exclusivamente con respecto al Norte geográfico. 2. Cualquier plano geológico posee un rumbo determinado y sólo uno. 3. El buzamiento de un plano se expresa mediante un valor angular en grados B (el valor B solo puede variar entre 0° y 90°) los planos cuyo buz. son 0° son horizontales, (poseen infinitos rumbos), y los planos cuyo buz. son 90° son verticales (carecen de sentido de buzamiento). Este valor debe ir acompañado de uno de los puntos cardinales que corresponderá al sentido en el cual el plano buza o baja. 4. Cualquier plano en el espacio posee buz. en sentido Norte o sentido Sur, las únicas excepciones son: a) Los planos horizontales, por cuanto en ellos el buzamiento es nulo. b) Los planos verticales, ya que carecen de sentido de buz.

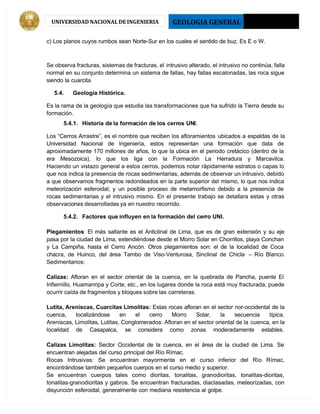

- 6. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA c) Los planos cuyos rumbos sean Norte-Sur en los cuales el sentido de buz. Es E o W. Se observa fracturas, sistemas de fracturas, el intrusivo alterado, el intrusivo no continúa, falla normal en su conjunto determina un sistema de fallas, hay fallas escalonadas, las roca sigue siendo la cuarcita 5.4. Geología Histórica. Es la rama de la geología que estudia las transformaciones que ha sufrido la Tierra desde su formación. 5.4.1. Historia de la formación de los cerros UNI. Los “Cerros Arrastre”, es el nombre que reciben los afloramientos ubicados a espaldas de la Universidad Nacional de Ingeniería, estos representan una formación que data de aproximadamente 170 millones de años, lo que la ubica en el periodo cretácico (dentro de la era Mesozoica), lo que los liga con la Formación La Herradura y Marcavilca. Haciendo un vistazo general a estos cerros, podemos notar rápidamente estratos o capas lo que nos indica la presencia de rocas sedimentarias, además de observar un intrusivo, debido a que observamos fragmentos redondeados en la parte superior del mismo, lo que nos indica meteorización esferoidal; y un posible proceso de metamorfismo debido a la presencia de rocas sedimentarias y el intrusivo mismo. En el presente trabajo se detallara estas y otras observaciones desarrolladas ya en nuestro recorrido. 5.4.2. Factores que influyen en la formación del cerro UNI. Plegamientos: El más saltante es el Anticlinal de Lima, que es de gran extensión y su eje pasa por la ciudad de Lima, extendiéndose desde el Morro Solar en Chorrillos, playa Conchan y La Campiña, hasta el Cerro Ancón. Otros plegamientos son: el de la localidad de Coca chacra, de Huinco, del área Tambo de Viso-Venturosa, Sinclinal de Chicla – Río Blanco. Sedimentarios: Calizas: Afloran en el sector oriental de la cuenca, en la quebrada de Pancha, puente El Infiernillo, Huamanripa y Corte, etc., en los lugares donde la roca está muy fracturada, puede ocurrir caída de fragmentos y bloques sobre las carreteras. Lutita, Areniscas, Cuarcitas Limolitas: Estas rocas afloran en el sector nor-occidental de la cuenca, localizándose en el cerro Morro Solar, la secuencia típica. Areniscas, Limolitas, Lutitas, Conglomerados: Afloran en el sector oriental de la cuenca, en la localidad de Casapalca, se considera como zonas moderadamente estables. Calizas Limolitas: Sector Occidental de la cuenca, en el área de la ciudad de Lima. Se encuentran alejadas del curso principal del Río Rímac. Rocas Intrusivas: Se encuentran mayormente en el curso inferior del Río Rímac, encontrándose también pequeños cuerpos en el curso medio y superior. Se encuentran cuerpos tales como dioritas, tonalitas, granodioritas, tonalitas-dioritas, tonalitas-granodioritas y gabros. Se encuentran fracturadas, diaclasadas, meteorizadas, con disyunción esferoidal, generalmente con mediana resistencia al golpe.

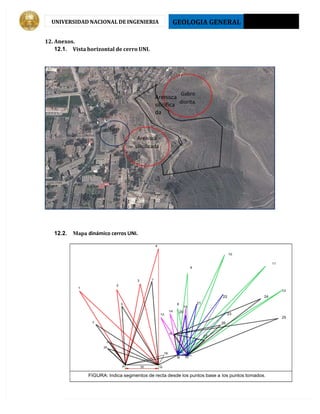

- 7. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA 12. Anexos. 12.1. Vista horizontal de cerro UNI. 12.2. Mapa dinámico cerros UNI. 5 6 P Q 13 N 24 25 26 27 17 19 28 29 7 8 9 10 11 12 13 14 15 1 2 3 4 16 20 21 22 23 R S 18 FIGURA: Indica segmentos de recta desde los puntos base a los puntos tomados. 30 Gabro diorita. Arenisca silicificada Lutita Arenisca silicifica da

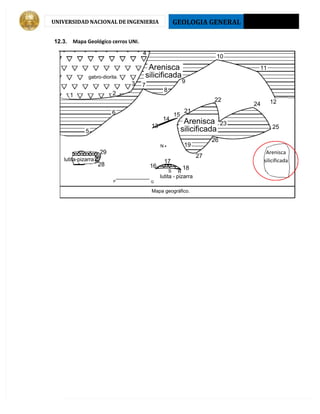

- 8. GEOLOGIA GENERAL 2013- I UNIVERSIDAD NACIONAL DE INGENIERIA 12.3. Mapa Geológico cerros UNI. gabro-diorita. P Q S Arenisca silicificada Arenisca silicificada lutita-pizarra lutita - pizarra 1 2 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 21 22 23 24 25 26 27 19 28 29 R N Mapa geográfico. Arenisca silicificada
