El documento describe las características principales de las placas madre. Explica que son la tarjeta de circuito principal a la que se conectan los componentes de una computadora y contienen circuitos integrados como el BIOS. También describe los diferentes factores de forma, chipsets, sockets de procesador y conectores de entrada/salida que pueden tener las placas madre.

1. Realizado por: Ángela Sierra

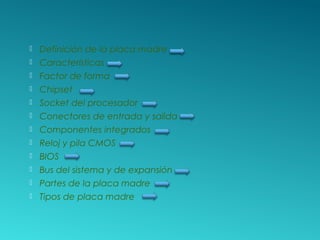

2.  Definición de la placa madre
 Características
 Factor de forma
 Chipset
 Socket del procesador
 Conectores de entrada y salida
 Componentes integrados
 Reloj y pila CMOS
 BIOS
 Bus del sistema y de expansión
 Partes de la placa madre
 Tipos de placa madre

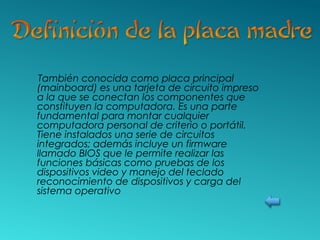

3. También conocida como placa principal
(mainboard) es una tarjeta de circuito impreso
a la que se conectan los componentes que
constituyen la computadora. Es una parte
fundamental para montar cualquier
computadora personal de criterio o portátil.
Tiene instalados una serie de circuitos
integrados; además incluye un firmware
llamado BIOS que le permite realizar las
funciones básicas como pruebas de los
dispositivos video y manejo del teclado
reconocimiento de dispositivos y carga del
sistema operativo

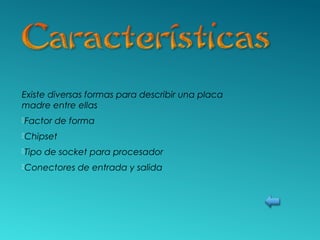

4. Existe diversas formas para describir una placa
madre entre ellas
Factor de forma
Chipset
Tipo de socket para procesador
Conectores de entrada y salida

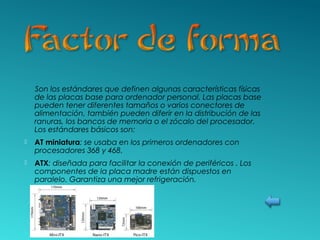

5. Son los estándares que definen algunas características físicas
de las placas base para ordenador personal. Las placas base
pueden tener diferentes tamaños o varios conectores de
alimentación, también pueden diferir en la distribución de las
ranuras, los bancos de memoria o el zócalo del procesador.
Los estándares básicos son:
 AT miniatura: se usaba en los primeros ordenadores con
procesadores 368 y 468.
 ATX: diseñada para facilitar la conexión de periféricos . Los
componentes de la placa madre están dispuestos en
paralelo. Garantiza una mejor refrigeración.

6.  mini-ATX: surge como una alternativa compacta al formato
microATX (284 x 208 mm) e incluye un conector AGP y 4
conectores PCI. diseñado principalmente para mini-PC
 BTX: es un formato diseñado para mejorar tanto la disposición
de componentes como la circulación de aire, la acústica y la
disipación del calor. se hallan distribuidos en paralelo, el
microprocesador está ubicado al final de la carcasa. El cable
de alimentación del BTX es el mismo que el de la fuente de
alimentación del ATX.
El estándar BTX define tres formatos:
 BTX estándar: tiene dimensiones estándar de 325 x 267 mm
 micro-BTX: dimensiones reducidas (264 x 267 mm)
 pico-BTX: con dimensiones extremadamente reducidas (203 x
267 mm).

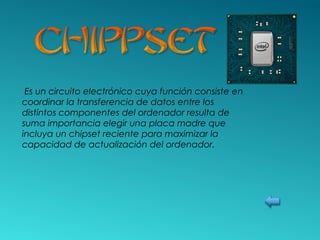

7. Es un circuito electrónico cuya función consiste en
coordinar la transferencia de datos entre los
distintos componentes del ordenador resulta de
suma importancia elegir una placa madre que
incluya un chipset reciente para maximizar la
capacidad de actualización del ordenador.

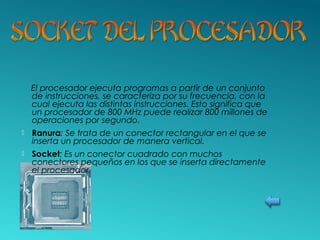

8. El procesador ejecuta programas a partir de un conjunto
de instrucciones, se caracteriza por su frecuencia, con la
cual ejecuta las distintas instrucciones. Esto significa que
un procesador de 800 MHz puede realizar 800 millones de
operaciones por segundo.
 Ranura: Se trata de un conector rectangular en el que se
inserta un procesador de manera vertical.
 Socket: Es un conector cuadrado con muchos
conectores pequeños en los que se inserta directamente
el procesador.

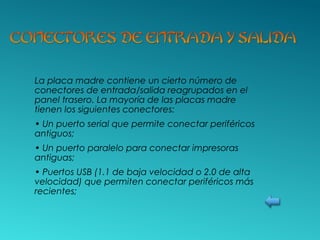

9. La placa madre contiene un cierto número de
conectores de entrada/salida reagrupados en el
panel trasero. La mayoría de las placas madre
tienen los siguientes conectores:
• Un puerto serial que permite conectar periféricos
antiguos;
• Un puerto paralelo para conectar impresoras
antiguas;
• Puertos USB (1.1 de baja velocidad o 2.0 de alta
velocidad) que permiten conectar periféricos más
recientes;

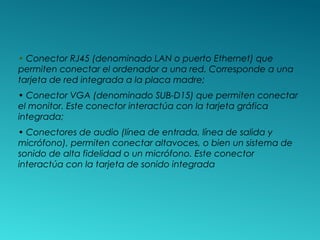

10. • Conector RJ45 (denominado LAN o puerto Ethernet) que
permiten conectar el ordenador a una red. Corresponde a una
tarjeta de red integrada a la placa madre;
• Conector VGA (denominado SUB-D15) que permiten conectar
el monitor. Este conector interactúa con la tarjeta gráfica
integrada;
• Conectores de audio (línea de entrada, línea de salida y
micrófono), permiten conectar altavoces, o bien un sistema de
sonido de alta fidelidad o un micrófono. Este conector
interactúa con la tarjeta de sonido integrada

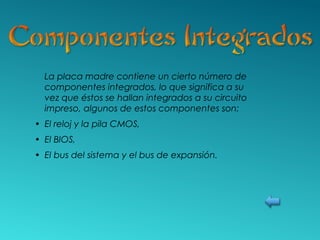

11. La placa madre contiene un cierto número de
componentes integrados, lo que significa a su
vez que éstos se hallan integrados a su circuito
impreso, algunos de estos componentes son:
• El reloj y la pila CMOS,
• El BIOS,
• El bus del sistema y el bus de expansión.

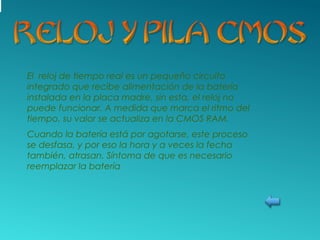

12. El reloj de tiempo real es un pequeño circuito
integrado que recibe alimentación de la batería
instalada en la placa madre, sin esta, el reloj no
puede funcionar. A medida que marca el ritmo del
tiempo, su valor se actualiza en la CMOS RAM.
Cuando la batería está por agotarse, este proceso
se desfasa, y por eso la hora y a veces la fecha
también, atrasan. Síntoma de que es necesario
reemplazar la batería

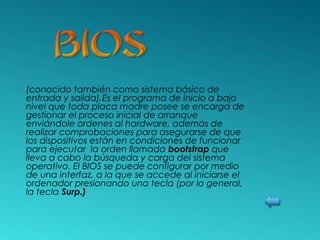

13. (conocido también como sistema básico de
entrada y salida),Es el programa de inicio a bajo
nivel que toda placa madre posee se encarga de
gestionar el proceso inicial de arranque
enviándole ordenes al hardware, además de
realizar comprobaciones para asegurarse de que
los dispositivos están en condiciones de funcionar
para ejecutar la orden llamada bootstrap que
lleva a cabo la búsqueda y carga del sistema
operativo. El BIOS se puede configurar por medio
de una interfaz, a la que se accede al iniciarse el
ordenador presionando una tecla (por lo general,
la tecla Surp.)

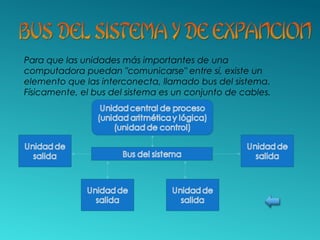

14. Para que las unidades más importantes de una
computadora puedan "comunicarse" entre sí, existe un
elemento que las interconecta, llamado bus del sistema.
Físicamente, el bus del sistema es un conjunto de cables.

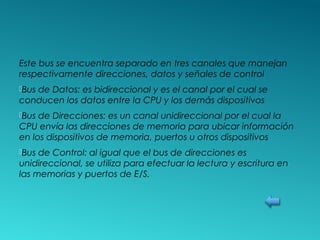

15. Este bus se encuentra separado en tres canales que manejan
respectivamente direcciones, datos y señales de control
Bus de Datos: es bidireccional y es el canal por el cual se
conducen los datos entre la CPU y los demás dispositivos
Bus de Direcciones: es un canal unidireccional por el cual la
CPU envía las direcciones de memoria para ubicar información
en los dispositivos de memoria, puertos u otros dispositivos
Bus de Control: al igual que el bus de direcciones es
unidireccional, se utiliza para efectuar la lectura y escritura en
las memorias y puertos de E/S.

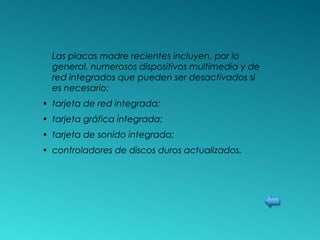

16. Las placas madre recientes incluyen, por lo
general, numerosos dispositivos multimedia y de
red integrados que pueden ser desactivados si
es necesario:
• tarjeta de red integrada;
• tarjeta gráfica integrada;
• tarjeta de sonido integrada;
• controladores de discos duros actualizados.

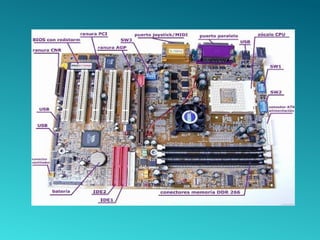

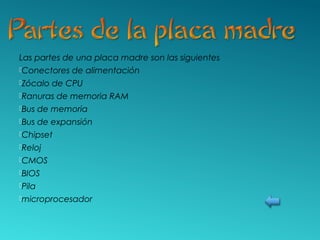

17. Las partes de una placa madre son las siguientes
Conectores de alimentación
Zócalo de CPU
Ranuras de memoria RAM
Bus de memoria
Bus de expansión
Chipset
Reloj
CMOS
BIOS
Pila
microprocesador

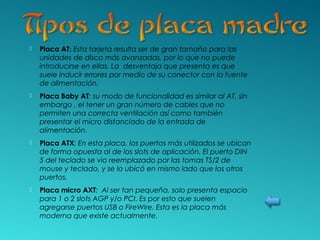

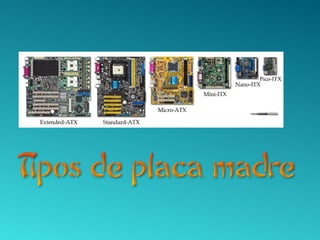

19.  Placa AT: Esta tarjeta resulta ser de gran tamaño para las
unidades de disco más avanzadas, por lo que no puede
introducirse en ellas. La desventaja que presenta es que
suele inducir errores por medio de su conector con la fuente
de alimentación.
 Placa Baby AT: su modo de funcionalidad es similar al AT, sin
embargo , el tener un gran número de cables que no
permiten una correcta ventilación así como también
presentar el micro distanciado de la entrada de
alimentación.
 Placa ATX: En esta placa, los puertos más utilizados se ubican
de forma opuesta al de los slots de aplicación. El puerto DIN
5 del teclado se vio reemplazado por las tomas TS/2 de
mouse y teclado, y se lo ubicó en mismo lado que los otros
puertos.
 Placa micro AXT: Al ser tan pequeña, solo presenta espacio
para 1 o 2 slots AGP y/o PCI. Es por esto que suelen
agregarse puertos USB o FireWire. Esta es la placa más
moderna que existe actualmente.
