El documento describe los diferentes tipos de placas base y sus componentes. La placa base (o motherboard) es el componente principal de una computadora y coordina todos los demás elementos. Las placas más comunes son ATX, MicroATX y Baby AT. Cada placa base contiene ranuras para expansión, memoria, procesador y conectores para alimentación y periféricos internos y externos.

1. BOARD

2. Es el componente más importante
de un computador. es
el dispositivo que funciona como la
plataforma o circuito principal de
una computadora, integra y coordina
todos los sus demás elementos

3. CLASIFICACION
BIOS: Es un circuito integrado (Es el que ejecuta los programas de
entrada y salida al pender el computador).
CHIP-SET: Es un circuito integrado que apoya el microprocesador
(Controla el funcionamiento y la frecuencia del bus o el
procesador, la memoria y puerto AGP).

4. RANURAS DE EXPANSION ISA: Ranuras de interfaces de color
negro, más largos que el PCI, y separados en dos partes, el ISA
tiene una anchura actual de 16 bits y 8 MHz. (Son las que se
insertan en las tarjetas de sonido y video).
RANURAS DE MEMORIA RAM: son ranuras en donde se inserta la
memoria RAM. (Donde almacenan programas y datos de forma
temporal).

5. CONEXIÓN DE LA FUENTE: A través de esta suministra la energía
desde la fuente de poder con la que funcionara la tarjeta
principal.(Es la que suministra la energía a los diferentes
dispositivos).
JUMPER: Elemento para interconectar dos terminales de manera
sin tener que efectuar una operación que requiera herramienta
adicional.

6. BATERIA: Almacenamiento de energía (sirve para mantener la
energía que contiene la configuración de los datos SET-UP, como
fecha y hora)
SOCKET (ZOCALO): Una pieza de plástico u otro material aislante
que posee en su superficie plana superior a una matriz de
pequeños agujeros donde encajan, sin dificultad, los pines de un
microprocesador.

7. MEMORIA ROM: Memoria que solo se puede leer, en ella están las
instrucciones que no se pueden borrar, es como un programa
llamado BIOS, que controla el teclado, ratón, el monitor y otros
periféricos.
CONECTORES INTERNOS: Son conectores para dispositivos internos,
como ser la disquetera, el disco rígido, el CD- ROM, etc., incluso para
los puertos serie, paralelo y de joystick si la placa no es de formato
ATX.

8. CONECTORES EXTERNOS Es donde se conectan los cables de la
fuente de alimentación que suministran energía a la placa base. En
las placas AT los conectores son dos que están uno junto al otro y
en las ATX es único. Cuando se trata de conectores AT, deben
disponerse de forma que los cuatro cables negros (2 de cada
conector), que son las tierras, queden en el centro.
BOBINA Un inductor o bobina es un componente pasivo de un
circuito eléctrico que, debido al fenómeno de la autoinducción,
almacena energía en forma de campo magnético.

9. TIPOS DE BOARD

10. PLACA AT:
Su tamaño es de 305 mm (12 pulgadas) de ancho x 297-330mm (11-
13 pulgadas) de profundo. Su gran tamaño dificultaba la
introducción de nuevas unidades de disco. Además su conector
con la fuente de alimentación inducía fácilmente al error siendo
numerosos los casos de gente que quemaba la placa al conectar
indebidamente los dos juegos de cables Actualmente están todas
descatalogadas

11. PLACA BABY AT
Formato de placa base que predominó en el mercado de las
computadoras personales desde la serie de procesadores Intel
80286 hasta la introducción de los Pentium. Es una variante del
factor de forma AT, Define un tamaño para la placa base de 220
X 330 milímetros.

12. FORMATO DE PLACA LPX
Fue un formato de placa vagamente definido y ampliamente
utilizado en la década de los 90, su diseño normalmente destacaba
los principales puertos de entrada y salida montados en la parte
posterior de la placa, que más tarde fue aprobado por la ATX.

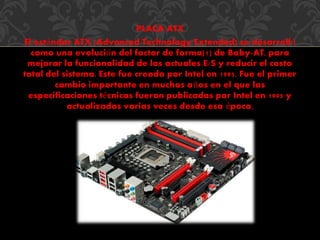

13. PLACA ATX
El estándar ATX (Advanced Technology Extended) se desarrolló
como una evolución del factor de forma[1] de Baby-AT, para
mejorar la funcionalidad de los actuales E/S y reducir el costo
total del sistema. Este fue creado por Intel en 1995. Fue el primer
cambio importante en muchos años en el que las
especificaciones técnicas fueron publicadas por Intel en 1995 y
actualizadas varias veces desde esa época,

14. MICROATX
Es la más moderna de todas y sus prestaciones son
impresionantes.
El formato microATX es un formato de placa base pequeño con
un tamaño máximo de 244 mm x 244 mm (9,6 x 9,6 pulgadas)
empleada principalmente en cajas tipo cubo y SFF. Debido a sus
dimensiones sólo tiene sitio para 1 ó 2 slots PCI y/o AGP, por lo
que suelen incorporar puertos FireWire y USB 2 en abundancia
(para permitir conectar unidades externas y regrabadoras de
DVD).
