- 3. 3 4 11 13 5 8 12 1 2 14 6 9 7 10
- 4. Ranura CNR Communication andNetworking Riser, ( Elevador de Comunicación y Red). Es una ranura de expansiónen la placa madre para dispositivos de comunicaciones como módems, tarjetas Lan o USB. Fue lanzado en febrero de 2000 por Intel en sus placas para procesadores Pentium y se trataba de un diseño propietario, por lo que no se extendió más allá de las placas que incluían los chipsets de Intel.
- 5. USB • Consiste enuna conexión de cuatro pines (aunque suelen ir por pares) para conectar dispositivos de expansión por USB a la placa base, tales como placas adicionales de USB, lectores de tarjetas, puertos USB frontales, etc.
- 6. Bios redstorm • Seconoce como la BIOS al módulo de memoria tipo ROM (Read Only Memory – Memoria de solo lectura), que actualmente suele ser una EEPROM o una FLASH, en el que está grabado el BIOS, que es un software muy básico de comunicación de bajo nivel, normalmente programado en lenguaje ensamblador (es como el firmware de la placa base).
- 7. Ranura PCI • Quees el estándar actual de comunicación con las tarjetas gráficas.Con una tasa de transferencia de 4 Gbps en cada dirección y 2128 Mhz en su versión 16x, que es la empleada para este desempeño.
- 8. Ranura AGP • Yaen desuso. Con una tasa de transferencia de hasta 2 Gbps (8x) y 533 Mhz, ha sido hasta ahora el estándar para la comunicación de las tarjetas gráficas con el NorthBridge

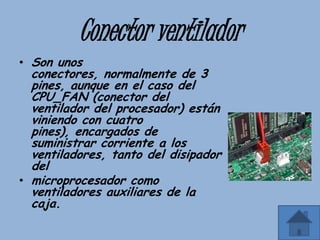

- 9. Conector ventilador • Sonunos conectores, normalmente de 3 pines, aunque en el caso del CPU_FAN (conector del ventilador del procesador) están viniendo con cuatro pines), encargados de suministrar corriente a los ventiladores, tanto del disipador del • microprocesador como ventiladores auxiliares de la caja.
- 10. IDE • Es laconexión utilizada para los discos duros, con una tasa de transferencia máxima de 133 Mbps, lectores de CD, de DVD, regrabadoras de DVD y algún que otro periférico, como los lectores IOMEGA ZIP. Consisten en unos slot con 40 pines (normalmente 39 más uno libre de control de posición de la faja) en los que se insertan las fajas que comunican la placa base con estos periféricos.
- 11. Puerto joystick • esla conexión tradicional para los dispositivos de control de videojuegos en las arquitecturas x86 de losPC’s. El puerto de juegos se integra, de manera frecuente, en una Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una característica más de algunas placas base
- 12. Puerto paralelo es unainterfaz entre una computadora y un periférico, cuya principal característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez. Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus. Mediante el puerto paralelo podemos controlar también periféricos como focos, motores entre otros dispositivos, adecuados para automatización.
- 13. Zócalo de CPU esun sistema electromecánico de soporte y conexión eléctrica, instalado en la placa base, que se usa para fijar y conectar un microprocesador. Se utiliza en equipos de arquitectura abierta, donde se busca que haya variedad de componentes permitiendo el cambio de la tarjeta o el integrado. En los equipos de arquitectura propietaria, los integrados se sueldan sobre la placa base, como sucede en las videoconsolas
- 14. conector atx alimentacion Elestándar ATX (Advanced Technology Extended) se desarrollo como una evolución del factor de forma de Baby- AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por Intel en 1995. Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2.2 publicada en 2004
