1. COMO CONECTAR DOS
COMPUTADORAS CON UN
CABLE DE RED

2. INTRODUCCIÓN
Hoy en día compartir información es importante en nuestro
trabajo, grupo de amigos, universidad, familia, etc.
Al contar con dos computadoras es tedioso estar pasando la
información de una PC a un dispositivo de almacenamiento y
luego pasarla a la otra PC, peor aun si la información sobrepasa
el tamaño del dispositivo.
Es por ello que aquí les presento una pequeña guía de como
conectar las dos PCs para compartir archivos, música, videos o
hasta en algún momento poder jugar con algún amigo o amiga,
espero les agrade y puedan disculpar las omisiones y/o errores
que pueda cometer ya que es mi primera presentación en
SLIDESHARE.

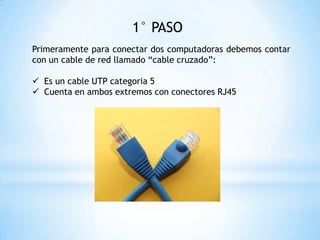

3. 1° PASO
Primeramente para conectar dos computadoras debemos contar
con un cable de red llamado “cable cruzado”:
 Es un cable UTP categoria 5
 Cuenta en ambos extremos con conectores RJ45

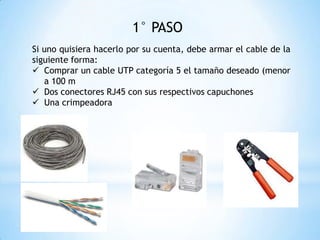

4. 1° PASO
Si uno quisiera hacerlo por su cuenta, debe armar el cable de la
siguiente forma:
 Comprar un cable UTP categoría 5 el tamaño deseado (menor
a 100 m
 Dos conectores RJ45 con sus respectivos capuchones
 Una crimpeadora

5. Un extremo del cable debe seguir la Norma T568A y el otro
extremo la Norma T568B de la siguiente manera:
Una punta (Norma
B)
En el otro lado
(Norma B)
Blanco Naranja Blanco Naranja
Naranja Naranja
Blanco Verde Blanco Verde
Azul Azul
Blanco Azul Blanco Azul
Verde Verde
Blanco Marrón Blanco Marrón
Marrón Marrón

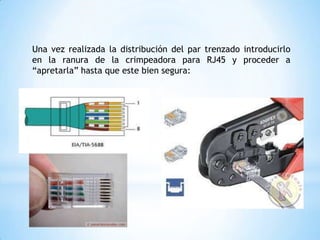

6. Una vez realizada la distribución del par trenzado introducirlo
en la ranura de la crimpeadora para RJ45 y proceder a
“apretarla” hasta que este bien segura:

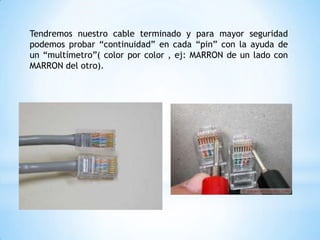

7. Tendremos nuestro cable terminado y para mayor seguridad
podemos probar “continuidad” en cada “pin” con la ayuda de
un “multímetro”( color por color , ej: MARRON de un lado con
MARRON del otro).

8. 2° PASO
En el caso de Windows XP debemos ir a “panel de control” y
“luego a conexiones de red”, ahí se observara nuestra conexión
LAN.

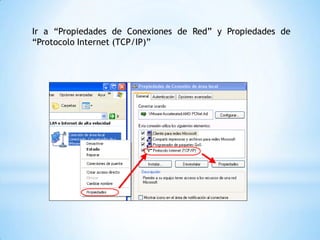

9. Ir a “Propiedades de Conexiones de Red” y Propiedades de
“Protocolo Internet (TCP/IP)”

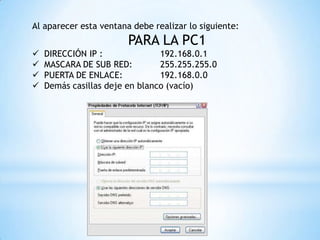

10. Al aparecer esta ventana debe realizar lo siguiente:
PARA LA PC1
 DIRECCIÓN IP : 192.168.0.1
 MASCARA DE SUB RED: 255.255.255.0
 PUERTA DE ENLACE: 192.168.0.0
 Demás casillas deje en blanco (vacío)

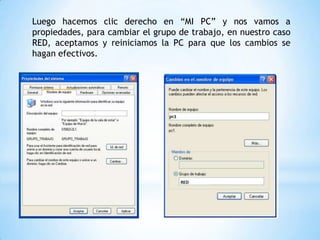

11. Luego hacemos clic derecho en “MI PC” y nos vamos a
propiedades, para cambiar el grupo de trabajo, en nuestro caso
RED, aceptamos y reiniciamos la PC para que los cambios se
hagan efectivos.

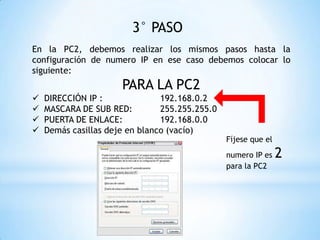

12. 3° PASO
En la PC2, debemos realizar los mismos pasos hasta la
configuración de numero IP en ese caso debemos colocar lo
siguiente:
PARA LA PC2
 DIRECCIÓN IP : 192.168.0.2
 MASCARA DE SUB RED: 255.255.255.0
 PUERTA DE ENLACE: 192.168.0.0
 Demás casillas deje en blanco (vacío)
Fíjese que el
numero IP es 2
para la PC2

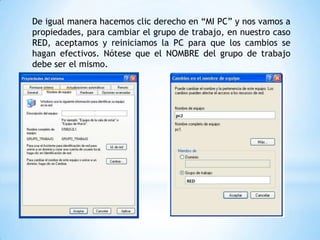

13. De igual manera hacemos clic derecho en “MI PC” y nos vamos a
propiedades, para cambiar el grupo de trabajo, en nuestro caso
RED, aceptamos y reiniciamos la PC para que los cambios se
hagan efectivos. Nótese que el NOMBRE del grupo de trabajo
debe ser el mismo.

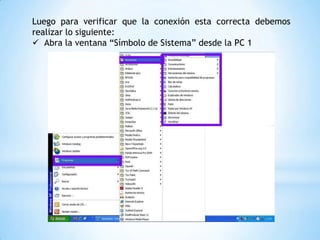

14. Luego para verificar que la conexión esta correcta debemos
realizar lo siguiente:
 Abra la ventana “Símbolo de Sistema” desde la PC 1

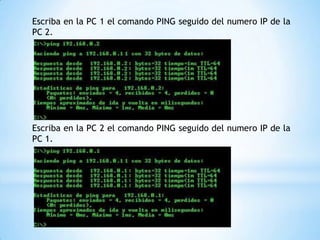

15. Escriba en la PC 1 el comando PING seguido del numero IP de la
PC 2.
Escriba en la PC 2 el comando PING seguido del numero IP de la
PC 1.

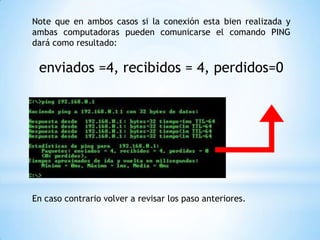

16. Note que en ambos casos si la conexión esta bien realizada y
ambas computadoras pueden comunicarse el comando PING
dará como resultado:
enviados =4, recibidos = 4, perdidos=0
En caso contrario volver a revisar los paso anteriores.

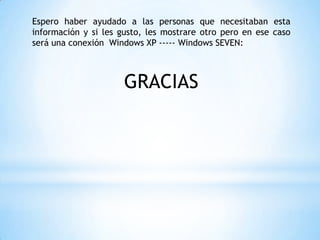

17. Espero haber ayudado a las personas que necesitaban esta
información y si les gusto, les mostrare otro pero en ese caso
será una conexión Windows XP ----- Windows SEVEN:
GRACIAS
