1. POLO A TIERRA Grissellys Sanjuanelo José Gómez Técnico en sistemas-SENA

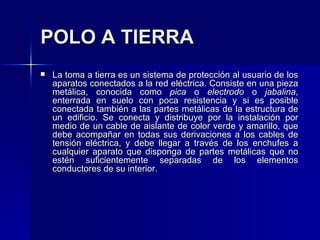

2. POLO A TIERRA La toma a tierra es un sistema de protección al usuario de los aparatos conectados a la red eléctrica. Consiste en una pieza metálica, conocida como pica o electrodo o jabalina , enterrada en suelo con poca resistencia y si es posible conectada también a las partes metálicas de la estructura de un edificio. Se conecta y distribuye por la instalación por medio de un cable de aislante de color verde y amarillo, que debe acompañar en todas sus derivaciones a los cables de tensión eléctrica, y debe llegar a través de los enchufes a cualquier aparato que disponga de partes metálicas que no estén suficientemente separadas de los elementos conductores de su interior.

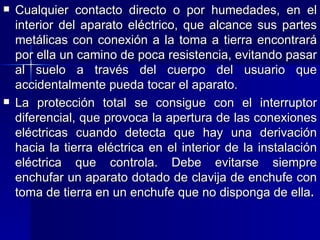

3. Cualquier contacto directo o por humedades, en el interior del aparato eléctrico, que alcance sus partes metálicas con conexión a la toma a tierra encontrará por ella un camino de poca resistencia, evitando pasar al suelo a través del cuerpo del usuario que accidentalmente pueda tocar el aparato. La protección total se consigue con el interruptor diferencial, que provoca la apertura de las conexiones eléctricas cuando detecta que hay una derivación hacia la tierra eléctrica en el interior de la instalación eléctrica que controla. Debe evitarse siempre enchufar un aparato dotado de clavija de enchufe con toma de tierra en un enchufe que no disponga de ella .

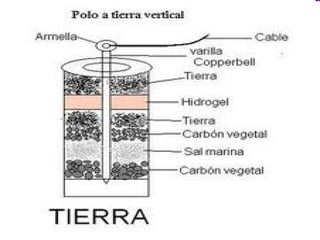

5. Un polo a tierra no se puede hacer en un terreno pedregoso ni en uno arcilloso ya que no cumpliría su función como debe, el mejor terreno para hacerlo es uno que sea bastante húmedo y que sea de pura tierra. Hay dos claves de polos a tierra vertical y HORIZONTAL , la diferencia no es mucha solo que el horizontal se usa en caso de que la capa de la tierra no sea lo suficientemente profunda para hacerlo VERTICAL .

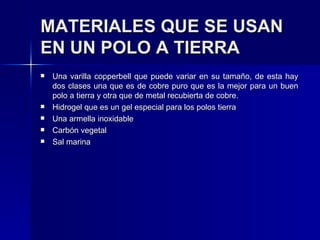

6. MATERIALES QUE SE USAN EN UN POLO A TIERRA Una varilla copperbell que puede variar en su tamaño, de esta hay dos clases una que es de cobre puro que es la mejor para un buen polo a tierra y otra que de metal recubierta de cobre. Hidrogel que es un gel especial para los polos tierra Una armella inoxidable Carbón vegetal Sal marina

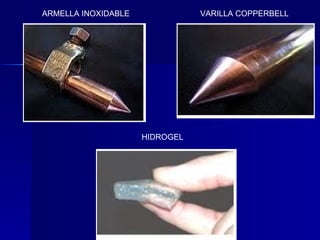

7. ARMELLA INOXIDABLE VARILLA COPPERBELL HIDROGEL

8. Un sitio con alta presencia de humedad por lo general lo hacen cerca de los tanques de agua No debe ser pedregoso, arenoso o arcilloso. No debe haber empalmes en toda la línea de polo a tierra CARACTERISTICAS

9. Clases de conectores ALAMBRES:conductores que estan formados por un hilo sólido. CABLES: conductores fabricados con varios alambres o hilos mas delgados, con la finalidad de darle mayor flexibilidad CABLE PARALELO O DUPLEX: conductores aislados individualmente y se encuentran unidos unicamente por sus aislamientos, o bien se encuentran los conductores trenzados. CABLE ENCAUCHETADO: conductores de dos o mas cables independientes y convenientemente aislados, viene recubierto a su vez, por otro aislante comun.
