1. Profesora: Verónica Giba Tema: Placa de video y audio

2. Placa de video

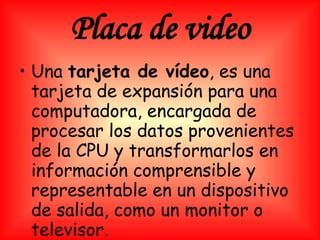

3. Placa de video Una tarjeta de vídeo , es una tarjeta de expansión para una computadora, encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor.

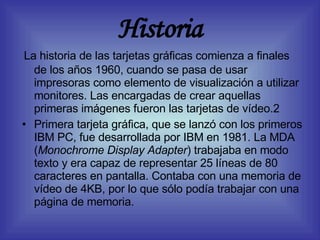

4. Historia La historia de las tarjetas gráficas comienza a finales de los años 1960, cuando se pasa de usar impresoras como elemento de visualización a utilizar monitores. Las encargadas de crear aquellas primeras imágenes fueron las tarjetas de vídeo.2 Primera tarjeta gráfica, que se lanzó con los primeros IBM PC, fue desarrollada por IBM en 1981. La MDA ( Monochrome Display Adapter ) trabajaba en modo texto y era capaz de representar 25 líneas de 80 caracteres en pantalla. Contaba con una memoria de vídeo de 4KB, por lo que sólo podía trabajar con una página de memoria.

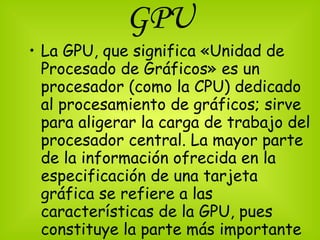

5. GPU La GPU, que significa «Unidad de Procesado de Gráficos» es un procesador (como la CPU) dedicado al procesamiento de gráficos; sirve para aligerar la carga de trabajo del procesador central. La mayor parte de la información ofrecida en la especificación de una tarjeta gráfica se refiere a las características de la GPU, pues constituye la parte más importante de la tarjeta.

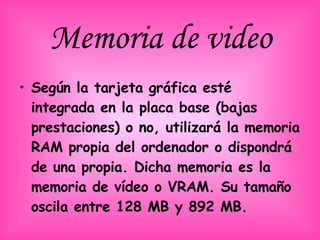

6. Memoria de video Según la tarjeta gráfica esté integrada en la placa base (bajas prestaciones) o no, utilizará la memoria RAM propia del ordenador o dispondrá de una propia. Dicha memoria es la memoria de vídeo o VRAM. Su tamaño oscila entre 128 MB y 892 MB.

7. RAMDAC El RAMDAC es un conversor de digital a analógico de memoria RAM. Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor.

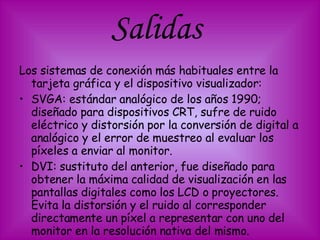

8. Salidas Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo visualizador: SVGA: estándar analógico de los años 1990; diseñado para dispositivos CRT, sufre de ruido eléctrico y distorsión por la conversión de digital a analógico y el error de muestreo al evaluar los píxeles a enviar al monitor. DVI: sustituto del anterior, fue diseñado para obtener la máxima calidad de visualización en las pantallas digitales como los LCD o proyectores. Evita la distorsión y el ruido al corresponder directamente un píxel a representar con uno del monitor en la resolución nativa del mismo.

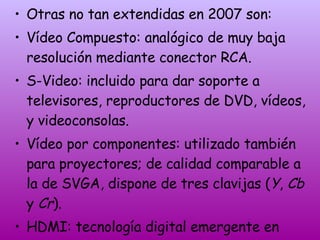

9. Otras no tan extendidas en 2007 son: Vídeo Compuesto: analógico de muy baja resolución mediante conector RCA. S-Video: incluido para dar soporte a televisores, reproductores de DVD, vídeos, y videoconsolas. Vídeo por componentes: utilizado también para proyectores; de calidad comparable a la de SVGA, dispone de tres clavijas ( Y , Cb y Cr ). HDMI: tecnología digital emergente en 2007 que pretende sustituir a todas las demás.

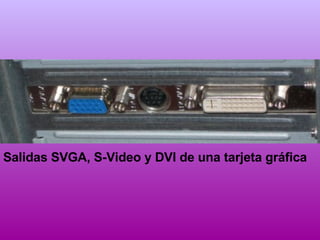

10. Salidas SVGA, S-Video y DVI de una tarjeta gráfica

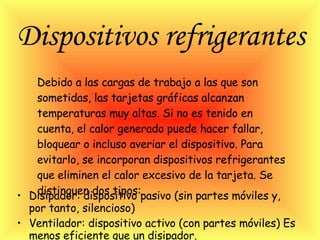

11. Dispositivos refrigerantes Disipador: dispositivo pasivo (sin partes móviles y, por tanto, silencioso) Ventilador: dispositivo activo (con partes móviles) Es menos eficiente que un disipador. Debido a las cargas de trabajo a las que son sometidas, las tarjetas gráficas alcanzan temperaturas muy altas. Si no es tenido en cuenta, el calor generado puede hacer fallar, bloquear o incluso averiar el dispositivo. Para evitarlo, se incorporan dispositivos refrigerantes que eliminen el calor excesivo de la tarjeta. Se distinguen dos tipos:

12. Conjunto de disipador y ventilador

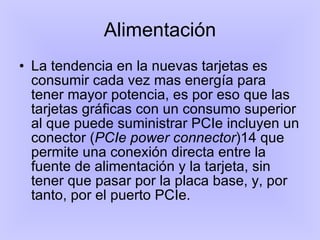

13. Alimentación La tendencia en la nuevas tarjetas es consumir cada vez mas energía para tener mayor potencia, es por eso que las tarjetas gráficas con un consumo superior al que puede suministrar PCIe incluyen un conector ( PCIe power connector )14 que permite una conexión directa entre la fuente de alimentación y la tarjeta, sin tener que pasar por la placa base, y, por tanto, por el puerto PCIe.

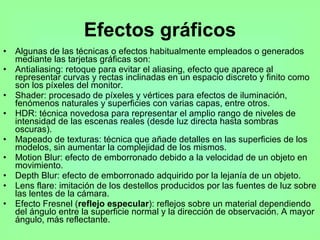

14. Efectos gráficos Algunas de las técnicas o efectos habitualmente empleados o generados mediante las tarjetas gráficas son: Antialiasing: retoque para evitar el aliasing, efecto que aparece al representar curvas y rectas inclinadas en un espacio discreto y finito como son los píxeles del monitor. Shader: procesado de píxeles y vértices para efectos de iluminación, fenómenos naturales y superficies con varias capas, entre otros. HDR: técnica novedosa para representar el amplio rango de niveles de intensidad de las escenas reales (desde luz directa hasta sombras oscuras). Mapeado de texturas: técnica que añade detalles en las superficies de los modelos, sin aumentar la complejidad de los mismos. Motion Blur: efecto de emborronado debido a la velocidad de un objeto en movimiento. Depth Blur: efecto de emborronado adquirido por la lejanía de un objeto. Lens flare: imitación de los destellos producidos por las fuentes de luz sobre las lentes de la cámara. Efecto Fresnel ( reflejo especular ): reflejos sobre un material dependiendo del ángulo entre la superficie normal y la dirección de observación. A mayor ángulo, más reflectante.

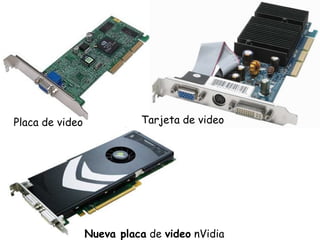

15. Placa de video Tarjeta de video Nueva placa de video nVidia

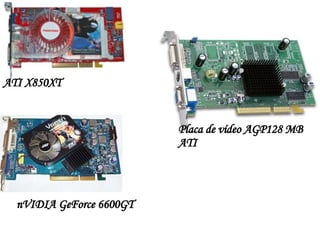

16. ATI X850XT nVIDIA GeForce 6600GT Placa de vídeo AGP128 MB ATI

17. Placa de Sonido

18. Placa de Sonido Una tarjeta de sonido es una tarjeta de expansión para computadoras que permite la entrada y salida de audio bajo el control de un programa informático. El uso típico de las tarjetas de sonido es proveer a las aplicaciones multimedia del componente de audio.

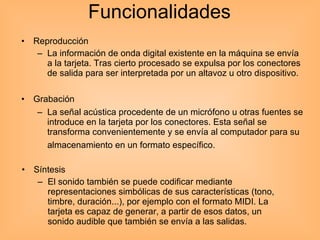

19. Funcionalidades Grabación La señal acústica procedente de un micrófono u otras fuentes se introduce en la tarjeta por los conectores. Esta señal se transforma convenientemente y se envía al computador para su almacenamiento en un formato específico. Reproducción La información de onda digital existente en la máquina se envía a la tarjeta. Tras cierto procesado se expulsa por los conectores de salida para ser interpretada por un altavoz u otro dispositivo. Síntesis El sonido también se puede codificar mediante representaciones simbólicas de sus características (tono, timbre, duración...), por ejemplo con el formato MIDI. La tarjeta es capaz de generar, a partir de esos datos, un sonido audible que también se envía a las salidas.

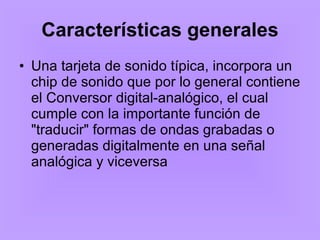

20. Características generales Una tarjeta de sonido típica, incorpora un chip de sonido que por lo general contiene el Conversor digital-analógico, el cual cumple con la importante función de "traducir" formas de ondas grabadas o generadas digitalmente en una señal analógica y viceversa

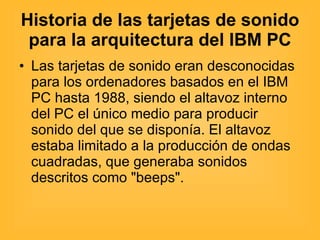

21. Historia de las tarjetas de sonido para la arquitectura del IBM PC Las tarjetas de sonido eran desconocidas para los ordenadores basados en el IBM PC hasta 1988, siendo el altavoz interno del PC el único medio para producir sonido del que se disponía. El altavoz estaba limitado a la producción de ondas cuadradas, que generaba sonidos descritos como "beeps".

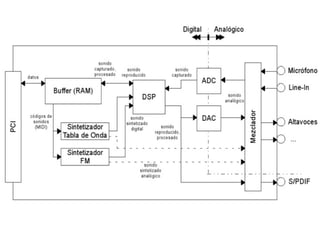

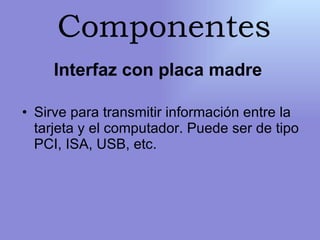

22. Interfaz con placa madre Sirve para transmitir información entre la tarjeta y el computador. Puede ser de tipo PCI, ISA, USB, etc. Componentes

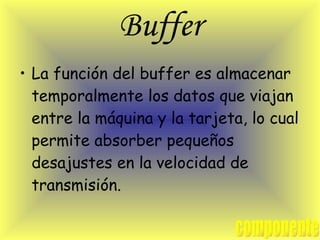

23. Buffer La función del buffer es almacenar temporalmente los datos que viajan entre la máquina y la tarjeta, lo cual permite absorber pequeños desajustes en la velocidad de transmisión. componente

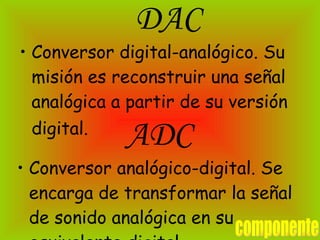

24. DAC Conversor digital-analógico. Su misión es reconstruir una señal analógica a partir de su versión digital. ADC Conversor analógico-digital. Se encarga de transformar la señal de sonido analógica en su equivalente digital componente

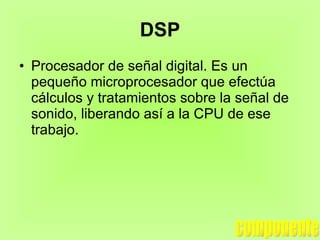

25. DSP Procesador de señal digital. Es un pequeño microprocesador que efectúa cálculos y tratamientos sobre la señal de sonido, liberando así a la CPU de ese trabajo. componente

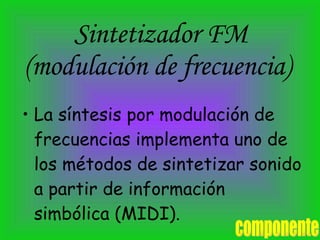

26. Sintetizador FM (modulación de frecuencia) La síntesis por modulación de frecuencias implementa uno de los métodos de sintetizar sonido a partir de información simbólica (MIDI). componente

27. Sintetizador por Tabla de Ondas La síntesis mediante tabla de ondas es un método alternativo al FM. En vez de generar sonido de la nada, utiliza muestras grabadas de los sonidos de instrumentos reales. componente

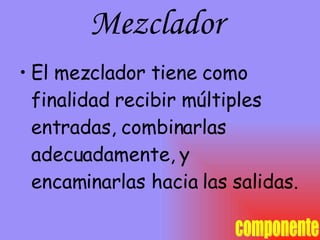

28. Mezclador El mezclador tiene como finalidad recibir múltiples entradas, combinarlas adecuadamente, y encaminarlas hacia las salidas. componente

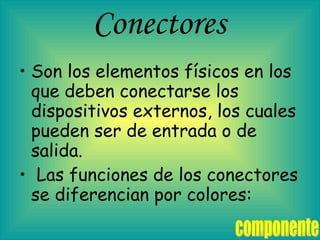

29. Conectores Son los elementos físicos en los que deben conectarse los dispositivos externos, los cuales pueden ser de entrada o de salida. Las funciones de los conectores se diferencian por colores: componente

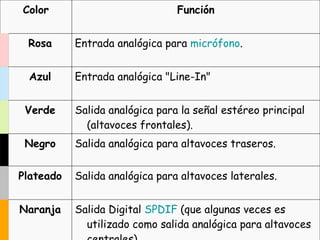

30. Salida Digital SPDIF (que algunas veces es utilizado como salida analógica para altavoces centrales). Naranja Salida analógica para altavoces laterales. Plateado Salida analógica para altavoces traseros. Negro Salida analógica para la señal estéreo principal (altavoces frontales). Verde Entrada analógica "Line-In" Azul Entrada analógica para micrófono . Rosa Función Color

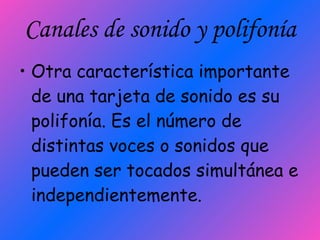

31. Canales de sonido y polifonía Otra característica importante de una tarjeta de sonido es su polifonía. Es el número de distintas voces o sonidos que pueden ser tocados simultánea e independientemente.

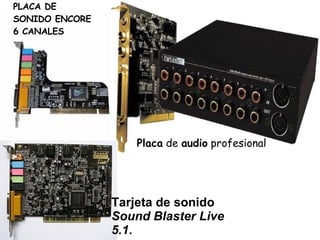

33. Placa de audio profesional PLACA DE SONIDO ENCORE 6 CANALES Tarjeta de sonido Sound Blaster Live 5.1 .

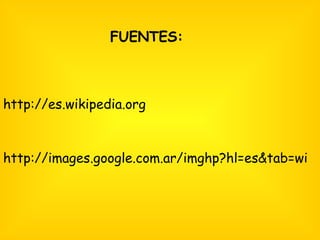

35. FUENTES: http://es.wikipedia.org http://images.google.com.ar/imghp?hl=es&tab=wi

36. Integrantes del grupo: Matias Golman Teo Actis Luca Schenone Fabrizio Sanguinetti Andrew MacGregor
