2. • Este proyecto tiene como objetivo
realizar una maquina de influencia a
base de material reciclado, aplicando el
aprovechamiento de las materias vistas
en el curso.

4.  La maquina de
Wimshurt es un
generador
electrostatico de
alto voltaje
desarrollado ente
1880 y 1883 por el
inventor británico:
James wimshurst
( 1832-1903)

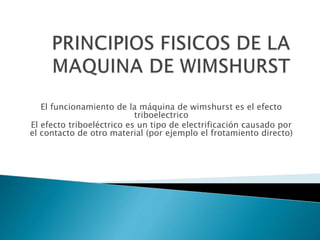

5. El funcionamiento de la máquina de wimshurst es el efecto
triboelectrico
El efecto triboeléctrico es un tipo de electrificación causado por
el contacto de otro material (por ejemplo el frotamiento directo)

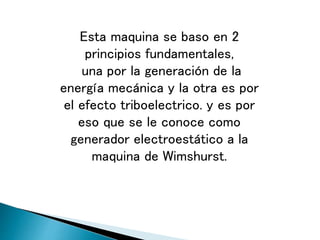

6. Esta maquina se baso en 2
principios fundamentales,
una por la generación de la
energía mecánica y la otra es por
el efecto triboelectrico. y es por
eso que se le conoce como
generador electroestático a la
maquina de Wimshurst.

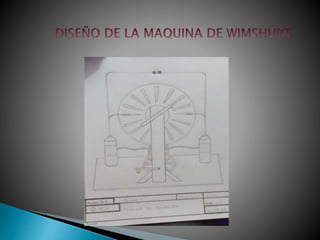

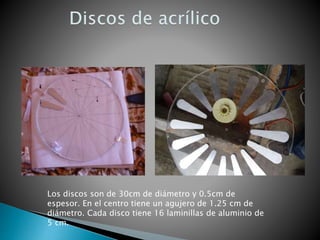

8. Los discos son de 30cm de diámetro y 0.5cm de
espesor. En el centro tiene un agujero de 1.25 cm de
diámetro. Cada disco tiene 16 laminillas de aluminio de
5 cm.

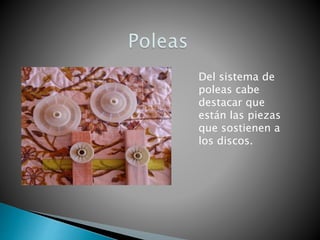

9. Del sistema de
poleas cabe
destacar que
están las piezas
que sostienen a
los discos.

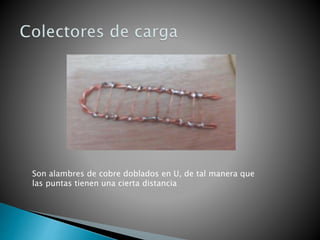

10. Son alambres de cobre doblados en U, de tal manera que
las puntas tienen una cierta distancia

11. Se coloca una solera de aluminio al que se le
agregan en cada extremo unos cepillos de
cobre.

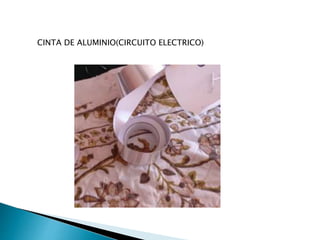

12. CINTA DE ALUMINIO(CIRCUITO ELECTRICO)

13. TABLA Y PALETAS DE
MADERA
Botellas de Leyden

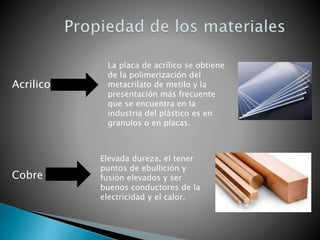

14. La placa de acrílico se obtiene
de la polimerización del
metacrilato de metilo y la
presentación más frecuente
que se encuentra en la
industria del plástico es en
granulos o en placas.
Elevada dureza, el tener
puntos de ebullición y
fusión elevados y ser
buenos conductores de la
electricidad y el calor.
Acrilico
Cobre

15.  Aluminio
 Acero

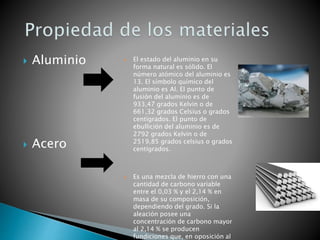

 El estado del aluminio en su
forma natural es sólido. El
número atómico del aluminio es
13. El símbolo químico del
aluminio es Al. El punto de
fusión del aluminio es de
933,47 grados Kelvin o de
661,32 grados Celsius o grados
centígrados. El punto de
ebullición del aluminio es de
2792 grados Kelvin o de
2519,85 grados celsius o grados
centígrados.
 Es una mezcla de hierro con una
cantidad de carbono variable
entre el 0,03 % y el 2,14 % en
masa de su composición,
dependiendo del grado. Si la
aleación posee una
concentración de carbono mayor
al 2,14 % se producen
fundiciones que, en oposición al

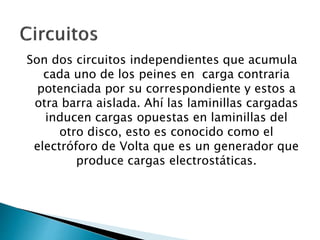

16. Son dos circuitos independientes que acumula
cada uno de los peines en carga contraria
potenciada por su correspondiente y estos a
otra barra aislada. Ahí las laminillas cargadas
inducen cargas opuestas en laminillas del
otro disco, esto es conocido como el
electróforo de Volta que es un generador que
produce cargas electrostáticas.

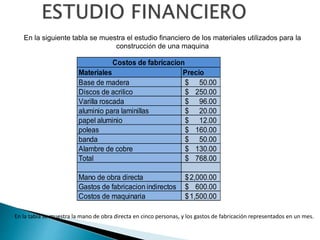

17. Materiales Precio
Base de madera 50.00$
Discos de acrilico 250.00$
Varilla roscada 96.00$
aluminio para laminillas 20.00$
papel aluminio 12.00$
poleas 160.00$
banda 50.00$
Alambre de cobre 130.00$
Total 768.00$
Mano de obra directa 2,000.00$
Gastos de fabricacion indirectos 600.00$
Costos de maquinaria 1,500.00$
Costos de fabricacion
En la siguiente tabla se muestra el estudio financiero de los materiales utilizados para la
construcción de una maquina
En la tabla se muestra la mano de obra directa en cinco personas, y los gastos de fabricación representados en un mes.

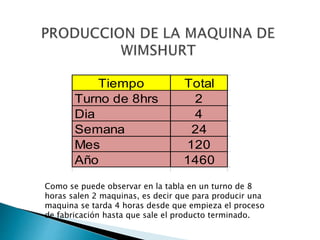

18. Tiempo Total
Turno de 8hrs 2
Dia 4
Semana 24
Mes 120
Año 1460
Como se puede observar en la tabla en un turno de 8
horas salen 2 maquinas, es decir que para producir una
maquina se tarda 4 horas desde que empieza el proceso
de fabricación hasta que sale el producto terminado.

19. La construcción y explicación del funcionamiento de la
maquina de Wimshurt nos da una explicación básica
de conceptos de electrostática como la existencia de
la carga eléctrica, la repulsión y atracción de cargas,
así como también el traspaso de los electrones.
También nos hace darnos cuenta que la electricidad
es una propiedad de la materia y no un producto que
llega a nuestras casas a través de cables.
