1. Patrones de presión y
temperatura
Semana 2

2. Unidades de la temperatura
• Su unidad es el Kelvin o escala fundamental = K (Kelvin)
T=Temperatura
T90
• La magnitud del Kelvin: La temperatura termodinámica del punto
tripe del agua. Esto ocurre a 273.16 K
• Punto triple del agua: Es la temperatura de equilibro entre el hielo, el
agua liquida y el vapor de agua.

3. • Las mediciones de temperatura en la escala termodinámica presentan
dificultades, debido a esto la:
• Seventh General Conference of Weigths and Measures adopta una
escala practica: Escala práctica internacional de temperatura :
C (grados celsius)
t: temperatura
t90

4. • La escala Celsius tiene 2 puntos fijos fundamentales:
• Punto de ebullición del agua: 100 C a presión atmosférica
• Punto triple del agua: 0.01 C a presión atmosférica

5. Puntos fijos primarios
• Punto de ebullición del oxigeno: -182.97 C
• Punto de ebullición del azufre: 444.6 C
• Punto de congelación de la plata: 960 C
• Punto de congelación del oro: 1063 C

6. Relación entre C y K
𝑡( 0
𝐶) = 𝑇(𝐾) − 𝑡0
𝑑𝑜𝑛𝑑𝑒:
𝑡0 = 273.160

7. Ejemplo
• En un termopar tipo K , el voltaje obtenido es de 23.72mV. Este
termopar esta referenciado a cero. Cual es la temperatura
correspondiente a esta medición?

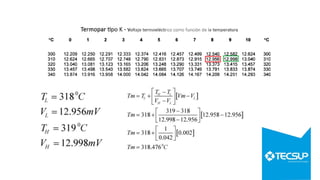

9. Interpolamos

10. Ejemplo
• Tenemos un termopar tipo K con una referencia de 21C. El voltaje
medido es de 12.120mV. Cual es la temperatura que se esta
midiendo?

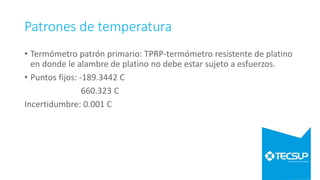

12. Patrones de temperatura
• Termómetro patrón primario: TPRP-termómetro resistente de platino
en donde le alambre de platino no debe estar sujeto a esfuerzos.
• Puntos fijos: -189.3442 C
660.323 C
Incertidumbre: 0.001 C

13. • Valor de resistencia en el punto triple del agua: 25 ohms.
• Estabilidad de la resistencia: 0.002C despues de 100 horas a
temperatura máxima.
• Repetibilidad despues de 10 ciclos entre la temperatura máxima y la
mínima: 0.001 C
• Autocalentamiento: 0.0015 a 1 mA

14. Equipos
Ing. Angelo Melgar

15. Termómetro multicanal

17. Termómetro digital de referencia

18. Presión

19. • Existen dos tipos:
• Presión manométrica y
• Presión absoluta

20. Presión manométrica
• Es referida a la presión atmosférica
• Puede asumir valores positivos y negativos

21. Presión absoluta
• Es la presión total incluyendo la presión atmosférica y referida al cero
absoluto
• Solo puede asumir valores positivos

22. Válvula manual

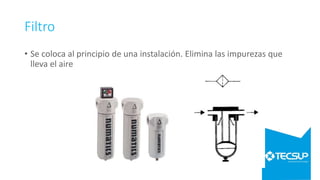

23. Filtro
• Se coloca al principio de una instalación. Elimina las impurezas que
lleva el aire

24. Manorreductor
• Regla la presión a la que debe funcionar el circuito

26. Distribuidor

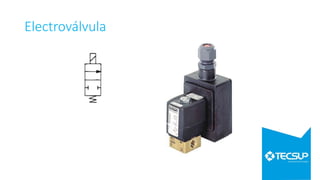

27. Electroválvula

28. Silenciador

29. Antirretorno

30. Regulador de caudal

31. Presostato

32. Cilindro

33. Presostatos

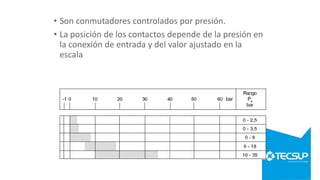

34. • Son conmutadores controlados por presión.
• La posición de los contactos depende de la presión en
la conexión de entrada y del valor ajustado en la
escala

35. Rango de ajuste
• Es el rango de presión en el cual la unidad proporcionará una señal
(conmutación de los contactos).

36. Diferencial
• Es la diferencia entre la presión de cierre y la presión de apertura de
los contactos.

37. Sobrepresión admisible
• Es la presión permanente más elevada o la presión continua a la cual
puede someterse la unidad.

38. Presión de prueba máx.
• Es la presión más elevada a la cual puede ser sometida la unidad
cuando, por ejemplo, se efectúa la comprobación del sistema para
determinar la presencia de fugas. Por consiguiente, esta presión no
debe producirse bajo la forma de una presión continua en el sistema.

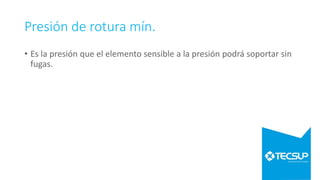

39. Presión de rotura mín.
• Es la presión que el elemento sensible a la presión podrá soportar sin
fugas.

40. Calibradores de peso muerto
• Considerados patrones primarios
• Basados en patrones físicos
• Son unidades voluminosas y pesadas
• Mayor costo

42. Calibradores digitales
• Considerados patrones secundarios
• Tiene intervalos limitados de medición
• Menor costo

44. Ejercicios
Ing. Angelo Melgar

45. Ejercicio
• Un transmisor de presión de rango de 0 a 120 psi y de 4mA a 20mA,
da una medición de 80 psi. ¿Cuál es el valor de la corriente?

47. Exactitud
• Un termómetro esta sumergido en un liquido standard de 32 F de
temperature, el termómetro lee 32.3 F. Cuál es la exactitud?

48. • Un manómetro esta conectado a un dead weight tester indicando 100
psi. El manómetro indica una lectura de 993 psi. Indicar la exactitud

49. • Un manómetro de presión de 0-600 psi tiene una exactitud de
0.25%.Cual sería el error para una presión de 214 psi

50. Exactitud
• Cuando no tien variaciones a lo largo de la escala se llama Full Scale
(FS).
• Cuando presenta variaciones: Lower 25%, Middle 50%, Upper 25%
