Este documento discute conceptos clave relacionados con sensores como exactitud, precisión, sensibilidad e histéresis. Explica cómo calcular el error en una lectura basado en la exactitud del sensor y cómo determinar la temperatura o voltaje medido a partir de la sensibilidad del sensor. También presenta ejemplos para ilustrar estos conceptos y cómo seleccionar el sensor adecuado para una aplicación en particular.

1. Ejercicios

3. Exactitud y precisión
• Exactitud: Grado de aproximación al valor verdadero
• Precisión: Grado de dispersión entre las lecturas

4. • Un sensor de temperatura tiene un rango de medida de 20 a 250
grados centígrados y entrega una lectura de 55 grados. Especificar el
error en la lectura si la exactitud es +/- 0.5% del valor máximo de la
lectura.
• Exactitud: +/- 0.5 del valor máximo.

5. • Un sensor de temperatura tiene un rango de medida de 20 a 250
grados centígrados y entrega una lectura de 55 grados. Especificar el
error en la lectura si la exactitud es +/- 0.75% de la escala total (FS).
• Exactitud = 0.75 del alcance

6. • Un sensor de temperatura tiene un rango de medida de 20 a 250
grados centígrados y entrega una lectura de 55 grados. Especificar el
error en la lectura si la exactitud es +/- 0.8% de la lectura.
• Exactitud = 0.8 de la lectura

7. • Determinar el alcance, exactitud y precisión del sensor adquirido

8. Para el ejemplo escogemos un sensor que va desde -100kPa hasta 10KPa
Alcance o span es sinonimo
Exactitud, error, accuracy son sinónimos
Repetibilidad , precisión son sinónimos

9. • Determinar
el alcance,
la exactitud
y precisión
del
siguiente
sensor

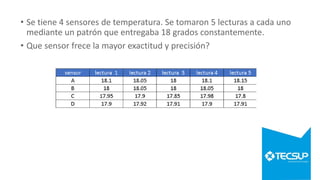

10. • Se tiene 4 sensores de temperatura. Se tomaron 5 lecturas a cada uno
mediante un patrón que entregaba 18 grados constantemente.
• Que sensor frece la mayor exactitud y precisión?

11. • El sensor que se aproxima es de 18.02. Por lo tanto el sensor B es más
exacto.

12. • El sensor D es más preciso.

13. Sensibilidad
• Un sensor posee una sensibilidad de 5mV/C. Si el sensor entrega una
lectura de 27.5mV. Cual fue la temperatura que midió el sensor

14. • Un sensor posee una sensibilidad de 5mV/C. Si el sensor se coloca en
una medio de 30 grados. Cual es el voltaje que entregará

15. • Un sensor posee una sensibilidad de 10mV/C. Si el sensor entrega una
lectura de 56mV. A) Cual fue la temperatura que midió el sensor. B)Si
el sensor se coloca en un ambiente de 55 grados, Cual será el voltaje
que entregará.

16. Histéresis
• Un termómetro posee un rango de 0 a 100 grados centígrados. Para
una temperatura de 40 grados obtenemos una lectura de 39.9 grados
centígrados, si subimos la temperatura de 0 a 100.
• Al bajar la temperatura de 100 a 0 obtenemos una lectura de 40.1
grados centígrados a 40 grados.
• Cual es la histéresis del sensor?

19. Selección de sensores
• Se requiere un sensor para un proceso de fluido no corrosivo. Cuya
presión de trabajo esta entre los 2 y 3 MPa. Se debe garantizar un
error máximo de +/- 0.1 MPa y una repetibilidad de +/-0.01 MPa. Cual
sería el sensor mas adecuado.
