1. Sistemas de VOIP – MODULO II
Práctica 2 – Ing. José Córdova G.
Troncal IAX
PARTE I
1. Diseñe e implemente un sistema de VOIP que cuente con una Troncal IAX y cumpla
las siguientes características:
2. Cree UAs en ambos servidores para poder originar las llamadas y recibirlas.
3. El rango 1XXX corresponderá al servidor A y el rango 2XXX al servidor B.
4. Para realizar llamadas del Servidor A hacia las extensiones del servidor B deberá
incluir un dígito adicional (8).
5. Para realizar llamadas del Servidor B hacia las extensiones del servidor A deberá
incluir un dígito adicional (9).
6. Pruebe el sistema de interconexión.
7. Capacidad del sistema:
a. Ocupado un canal con una llamada del Servidor A a una extensión del servidor
B, se puede realizar otra llamada desde el Servidor A hacia el B? En el caso
afirmativo, Cuantas llamadas se pueden montar sobre la troncal?
b. Diseñe un sistema de pruebas para contestar el literal a.
c. Complete la siguiente tabla:
Variable Funcionalidad
autokill = yes
maxcallnumbers
Opciones de call token
PARTE II
La empresa ABC S.A. tiene oficinas en Guayaquil (GYE) y Quito (UIO), con las siguientes
características:
1. Guayaquil posee una PBX Asterisk con 2 usuarios con extensiones 1001 y 1002.
2. Quito posee una PBX Asterisk con 2 usuarios con extensiones 2001 y 2002.
3. Guayaquil tiene una línea telefónica CNT (226960X) con la que realizan llamadas
salientes.
4. Quito por ahora no tiene conexión con la PSTN.
Se solicita:

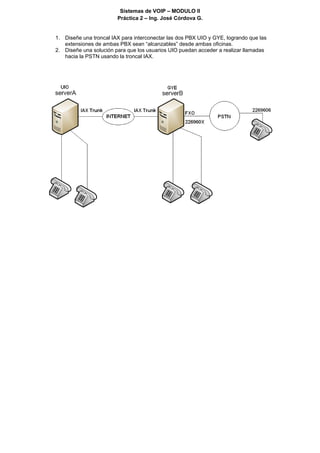

2. Sistemas de VOIP – MODULO II
Práctica 2 – Ing. José Córdova G.
1. Diseñe una troncal IAX para interconectar las dos PBX UIO y GYE, logrando que las
extensiones de ambas PBX sean “alcanzables” desde ambas oficinas.
2. Diseñe una solución para que los usuarios UIO puedan acceder a realizar llamadas
hacia la PSTN usando la troncal IAX.
