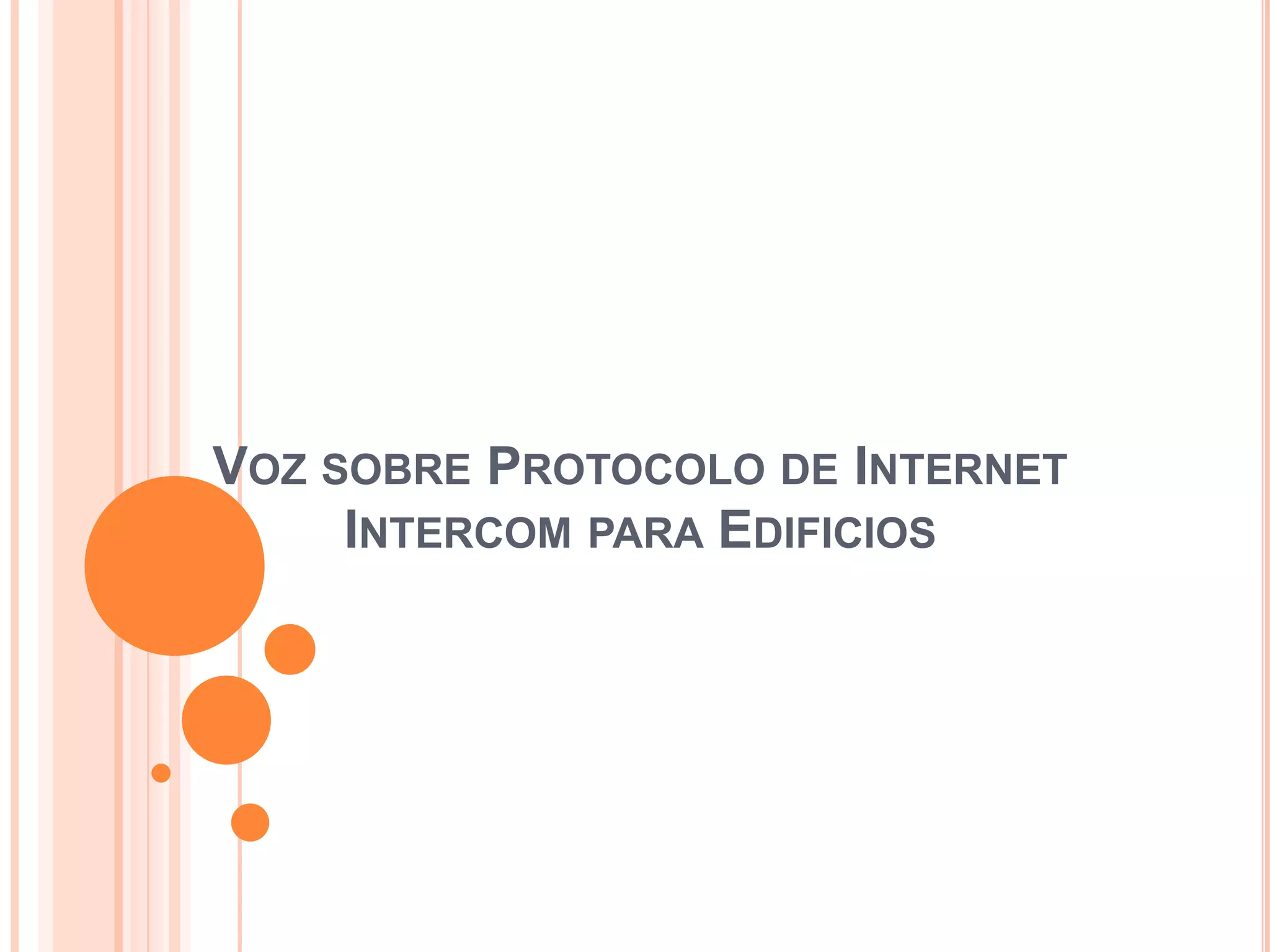

1. VOZ SOBRE PROTOCOLO DE INTERNET
INTERCOM PARA EDIFICIOS

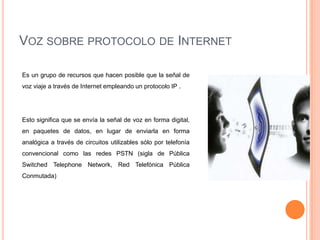

2. VOZ SOBRE PROTOCOLO DE INTERNET
Es un grupo de recursos que hacen posible que la señal de
voz viaje a través de Internet empleando un protocolo IP .
Esto significa que se envía la señal de voz en forma digital,
en paquetes de datos, en lugar de enviarla en forma
analógica a través de circuitos utilizables sólo por telefonía
convencional como las redes PSTN (sigla de Pública
Switched Telephone Network, Red Telefónica Pública
Conmutada)

3. Los elementos que los componen:
 El cliente
 Los servidores
 Los Gateway

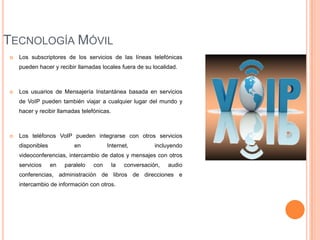

4. TECNOLOGÍA MÓVIL
 Los subscriptores de los servicios de las líneas telefónicas
pueden hacer y recibir llamadas locales fuera de su localidad.
 Los usuarios de Mensajería Instantánea basada en servicios
de VoIP pueden también viajar a cualquier lugar del mundo y
hacer y recibir llamadas telefónicas.
 Los teléfonos VoIP pueden integrarse con otros servicios
disponibles en Internet, incluyendo
videoconferencias, intercambio de datos y mensajes con otros
servicios en paralelo con la conversación, audio
conferencias, administración de libros de direcciones e
intercambio de información con otros.

5. REPERCUSIÓN EN EL COMERCIO
La Voz sobre IP está abaratando las comunicaciones
internacionales y mejorando por tanto la comunicación
entre proveedores y clientes, o entre delegaciones del
mismo grupo.
Así mismo, la voz sobre IP se está integrando, a través
de aplicaciones específicas, en portales web.
De esta forma los usuarios pueden establecer que una
empresa en concreto les llame a una hora
determinada, que se efectuará a través de un operador
de Voz IP normalmente.

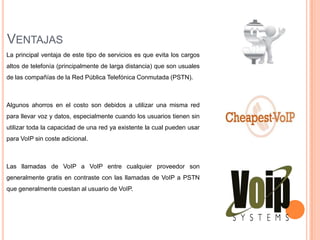

6. VENTAJAS
La principal ventaja de este tipo de servicios es que evita los cargos
altos de telefonía (principalmente de larga distancia) que son usuales
de las compañías de la Red Pública Telefónica Conmutada (PSTN).
Algunos ahorros en el costo son debidos a utilizar una misma red
para llevar voz y datos, especialmente cuando los usuarios tienen sin
utilizar toda la capacidad de una red ya existente la cual pueden usar
para VoIP sin coste adicional.
Las llamadas de VoIP a VoIP entre cualquier proveedor son
generalmente gratis en contraste con las llamadas de VoIP a PSTN
que generalmente cuestan al usuario de VoIP.

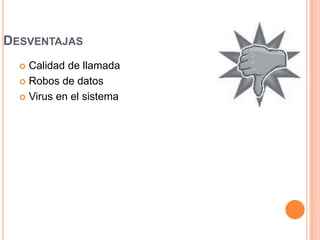

7. DESVENTAJAS
 Calidad de llamada
 Robos de datos
 Virus en el sistema

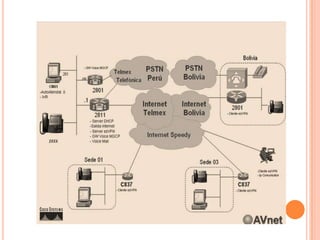

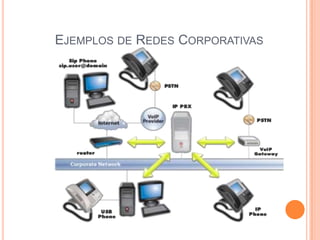

8. EJEMPLOS DE REDES CORPORATIVAS

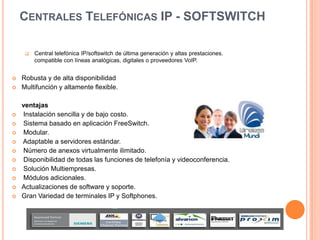

10. CENTRALES TELEFÓNICAS IP - SOFTSWITCH
 Central telefónica IP/softswitch de última generación y altas prestaciones.
compatible con líneas analógicas, digitales o proveedores VoIP.
 Robusta y de alta disponibilidad
 Multifunción y altamente flexible.
ventajas
 Instalación sencilla y de bajo costo.
 Sistema basado en aplicación FreeSwitch.
 Modular.
 Adaptable a servidores estándar.
 Número de anexos virtualmente ilimitado.
 Disponibilidad de todas las funciones de telefonía y videoconferencia.
 Solución Multiempresas.
 Módulos adicionales.
 Actualizaciones de software y soporte.
 Gran Variedad de terminales IP y Softphones.

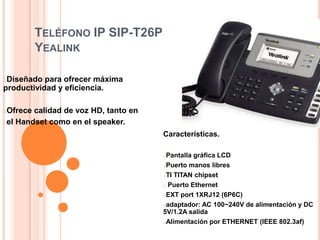

11. TELÉFONO IP SIP-T26P
YEALINK
oDiseñado para ofrecer máxima
productividad y eficiencia.
oOfrece calidad de voz HD, tanto en
oel Handset como en el speaker.
Características.
oPantalla gráfica LCD
oPuerto manos libres
oTI TITAN chipset
o Puerto Ethernet
oEXT port 1XRJ12 (6P6C)
oadaptador: AC 100~240V de alimentación y DC
5V/1.2A salida
oAlimentación por ETHERNET (IEEE 802.3af)

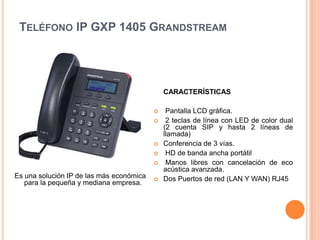

12. TELÉFONO IP GXP 1405 GRANDSTREAM
CARACTERÍSTICAS
 Pantalla LCD gráfica.
 2 teclas de línea con LED de color dual
(2 cuenta SIP y hasta 2 líneas de
llamada)
 Conferencia de 3 vías.
 HD de banda ancha portátil
 Manos libres con cancelación de eco
acústica avanzada.
Es una solución IP de las más económica  Dos Puertos de red (LAN Y WAN) RJ45
para la pequeña y mediana empresa.

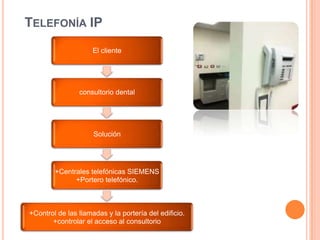

13. TELEFONÍA IP
El cliente
consultorio dental
Solución
+Centrales telefónicas SIEMENS
+Portero telefónico.
+Control de las llamadas y la portería del edificio.
+controlar el acceso al consultorio

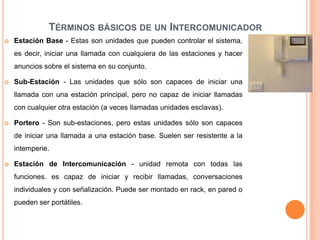

14. TÉRMINOS BÁSICOS DE UN INTERCOMUNICADOR
 Estación Base - Estas son unidades que pueden controlar el sistema,
es decir, iniciar una llamada con cualquiera de las estaciones y hacer
anuncios sobre el sistema en su conjunto.
 Sub-Estación - Las unidades que sólo son capaces de iniciar una
llamada con una estación principal, pero no capaz de iniciar llamadas
con cualquier otra estación (a veces llamadas unidades esclavas).
 Portero - Son sub-estaciones, pero estas unidades sólo son capaces
de iniciar una llamada a una estación base. Suelen ser resistente a la
intemperie.
 Estación de Intercomunicación - unidad remota con todas las
funciones. es capaz de iniciar y recibir llamadas, conversaciones
individuales y con señalización. Puede ser montado en rack, en pared o
pueden ser portátiles.

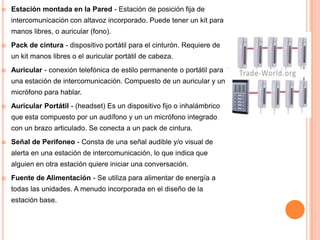

15.  Estación montada en la Pared - Estación de posición fija de
intercomunicación con altavoz incorporado. Puede tener un kit para
manos libres, o auricular (fono).
 Pack de cintura - dispositivo portátil para el cinturón. Requiere de
un kit manos libres o el auricular portátil de cabeza.
 Auricular - conexión telefónica de estilo permanente o portátil para
una estación de intercomunicación. Compuesto de un auricular y un
micrófono para hablar.
 Auricular Portátil - (headset) Es un dispositivo fijo o inhalámbrico
que esta compuesto por un audífono y un un micrófono integrado
con un brazo articulado. Se conecta a un pack de cintura.
 Señal de Perifoneo - Consta de una señal audible y/o visual de
alerta en una estación de intercomunicación, lo que indica que
alguien en otra estación quiere iniciar una conversación.
 Fuente de Alimentación - Se utiliza para alimentar de energía a
todas las unidades. A menudo incorporada en el diseño de la
estación base.

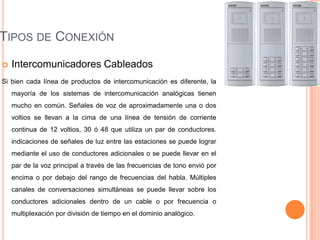

16. TIPOS DE CONEXIÓN
 Intercomunicadores Cableados
Si bien cada línea de productos de intercomunicación es diferente, la
mayoría de los sistemas de intercomunicación analógicas tienen
mucho en común. Señales de voz de aproximadamente una o dos
voltios se llevan a la cima de una línea de tensión de corriente
continua de 12 voltios, 30 ó 48 que utiliza un par de conductores.
indicaciones de señales de luz entre las estaciones se puede lograr
mediante el uso de conductores adicionales o se puede llevar en el
par de la voz principal a través de las frecuencias de tono envió por
encima o por debajo del rango de frecuencias del habla. Múltiples
canales de conversaciones simultáneas se puede llevar sobre los
conductores adicionales dentro de un cable o por frecuencia o
multiplexación por división de tiempo en el dominio analógico.

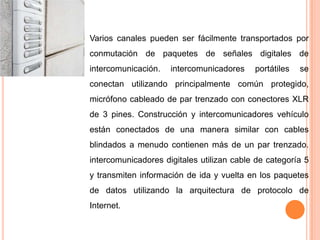

17.  Varios canales pueden ser fácilmente transportados por
conmutación de paquetes de señales digitales de
intercomunicación. intercomunicadores portátiles se
conectan utilizando principalmente común protegido,
micrófono cableado de par trenzado con conectores XLR
de 3 pines. Construcción y intercomunicadores vehículo
están conectados de una manera similar con cables
blindados a menudo contienen más de un par trenzado.
intercomunicadores digitales utilizan cable de categoría 5
y transmiten información de ida y vuelta en los paquetes
de datos utilizando la arquitectura de protocolo de
Internet.

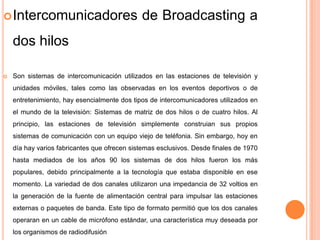

18.  Intercomunicadores de Broadcasting a
dos hilos
 Son sistemas de intercomunicación utilizados en las estaciones de televisión y
unidades móviles, tales como las observadas en los eventos deportivos o de
entretenimiento, hay esencialmente dos tipos de intercomunicadores utilizados en
el mundo de la televisión: Sistemas de matriz de dos hilos o de cuatro hilos. Al
principio, las estaciones de televisión simplemente construian sus propios
sistemas de comunicación con un equipo viejo de teléfonia. Sin embargo, hoy en
día hay varios fabricantes que ofrecen sistemas esclusivos. Desde finales de 1970
hasta mediados de los años 90 los sistemas de dos hilos fueron los más
populares, debido principalmente a la tecnología que estaba disponible en ese
momento. La variedad de dos canales utilizaron una impedancia de 32 voltios en
la generación de la fuente de alimentación central para impulsar las estaciones
externas o paquetes de banda. Este tipo de formato permitió que los dos canales
operaran en un cable de micrófono estándar, una característica muy deseada por
los organismos de radiodifusión

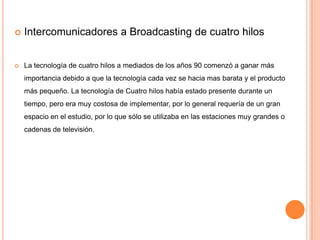

19.  Intercomunicadores a Broadcasting de cuatro hilos
 La tecnología de cuatro hilos a mediados de los años 90 comenzó a ganar más
importancia debido a que la tecnología cada vez se hacia mas barata y el producto
más pequeño. La tecnología de Cuatro hilos había estado presente durante un
tiempo, pero era muy costosa de implementar, por lo general requería de un gran
espacio en el estudio, por lo que sólo se utilizaba en las estaciones muy grandes o
cadenas de televisión.

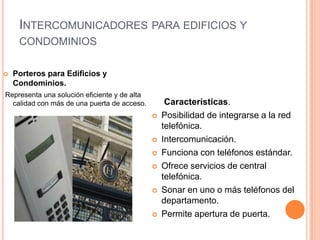

20. INTERCOMUNICADORES PARA EDIFICIOS Y
CONDOMINIOS
 Porteros para Edificios y
Condominios.
Representa una solución eficiente y de alta
calidad con más de una puerta de acceso. Características.
 Posibilidad de integrarse a la red
telefónica.
 Intercomunicación.
 Funciona con teléfonos estándar.
 Ofrece servicios de central
telefónica.
 Sonar en uno o más teléfonos del
departamento.
 Permite apertura de puerta.

21. PORTEROS TELEFÓNICOS
IP
CARACTERÍSTICAS
 Integración LAN / IP-PBX
 Interfaz: Ethernet
 Apertura de puerta desde cualquier
extensión de la IP-PBX
 Control de volumen de micrófono y
parlante separado.
 Configurable por web server interno
 Codec soportado: G.711 PCM ley u 64
kbps.  Solución perfecta para integrar el control
del acceso de su Oficina con su sistema
 Protocolos VoIP: SIP – RTP. de Telefonía.
 Detección DTMF: RFC 2833.  Reducen costos.
 Diseñados para integrarse con todas las
marcas de centrales telefónicas IP
 Permite la atención y apertura de acceso.

22. INTERCONEXION INALAMBRICA
ACCESS POINT
 Se interconectan dispositivos de
comunicación alámbrica para formar
una red inalámbrica.
 Los AP siguen el estándar de comunicación
802.11 de la IEEE lo que permite una
compatibilidad con una gran variedad de
equipos inalámbricos.

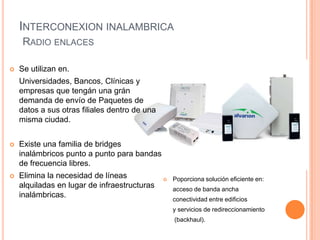

23. INTERCONEXION INALAMBRICA
RADIO ENLACES
 Se utilizan en.
Universidades, Bancos, Clínicas y
empresas que tengán una grán
demanda de envío de Paquetes de
datos a sus otras filiales dentro de una
misma ciudad.
 Existe una familia de bridges
inalámbricos punto a punto para bandas
de frecuencia libres.
 Elimina la necesidad de líneas  Poporciona solución eficiente en:
alquiladas en lugar de infraestructuras acceso de banda ancha
inalámbricas.
conectividad entre edificios
y servicios de redireccionamiento
(backhaul).

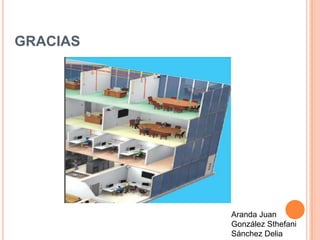

24. GRACIAS
Aranda Juan
González Sthefani
Sánchez Delia
