Este documento presenta un presupuesto para establecer un enlace de radio de microondas entre dos torres, la Torre Milenium y la Torre Bincentenario, ubicadas a 1,36 km de distancia en Barquisimeto, Venezuela. Se propone utilizar equipos AirFiber 11FX AF-11G35 operando a 13 GHz. El presupuesto incluye costos de recursos humanos, equipos, herramientas y accesorios requeridos para la instalación.

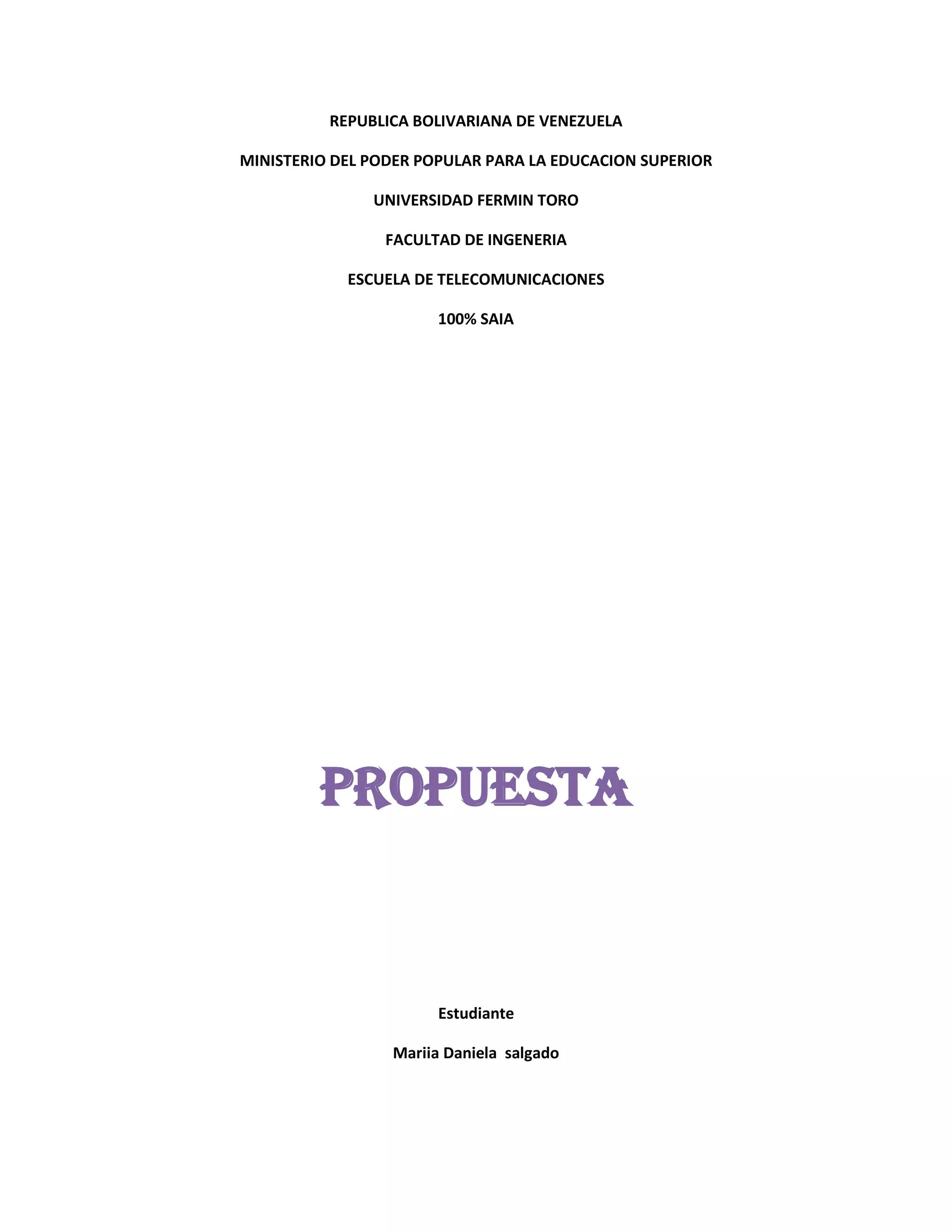

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACION SUPERIOR
UNIVERSIDAD FERMIN TORO
FACULTAD DE INGENERIA
ESCUELA DE TELECOMUNICACIONES
100% SAIA
Propuesta
Estudiante
Mariia Daniela salgado

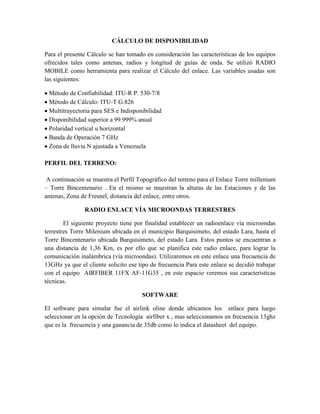

2. CÁLCULO DE DISPONIBILIDAD
Para el presente Cálculo se han tomado en consideración las características de los equipos
ofrecidos tales como antenas, radios y longitud de guías de onda. Se utilizó RADIO
MOBILE como herramienta para realizar el Cálculo del enlace. Las variables usadas son
las siguientes:
 Método de Confiabilidad: ITU-R P. 530-7/8
 Método de Cálculo: ITU-T G.826
 Multitrayectoria para SES e Indisponibilidad
 Disponibilidad superior a 99.999% anual
 Polaridad vertical u horizontal
 Banda de Operación 7 GHz
 Zona de lluvia N ajustada a Venezuela
PERFIL DEL TERRENO:
A continuación se muestra el Perfil Topográfico del terreno para el Enlace Torre millenium
– Torre Bincentenario . En el mismo se muestran la alturas de las Estaciones y de las
antenas, Zona de Fresnel, distancia del enlace, entre otros.
RADIO ENLACE VÍA MICROONDAS TERRESTRES
El siguiente proyecto tiene por finalidad establecer un radioenlace vía microondas
terrestres Torre Milenium ubicada en el municipio Barquisimeto, del estado Lara, hasta el
Torre Bincentenario ubicada Barquisimeto, del estado Lara. Estos puntos se encuentran a
una distancia de 1,36 Km, es por ello que se planifica este radio enlace, para lograr la
comunicación inalámbrica (vía microondas). Utilizaremos en este enlace una frecuencia de
13GHz ya que el cliente solicito ese tipo de frecuencia Para este enlace se decidió trabajar
con el equipo AIRFIBER 11FX AF-11G35 , en este espacio veremos sus características
técnicas.
SOFTWARE
El software para simular fue el airlink oline donde ubicamos los enlace para luego
seleccionar en la opción de Tecnología airfiber x , mas seleccionamos en frecuencia 13ghz
que es la frecuencia y una ganancia de 35db como lo indica el datasheet del equipo.

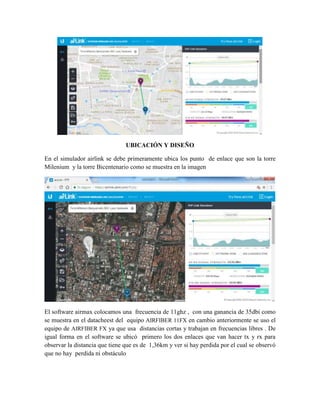

3. UBICACIÓN Y DISEÑO
En el simulador airlink se debe primeramente ubica los punto de enlace que son la torre
Milenium y la torre Bicentenario como se muestra en la imagen
El software airmax colocamos una frecuencia de 11ghz , con una ganancia de 35dbi como
se muestra en el datacheest del equipo AIRFIBER 11FX en cambio anteriormente se uso el
equipo de AIRFIBER FX ya que usa distancias cortas y trabajan en frecuencias libres . De
igual forma en el software se ubicó primero los dos enlaces que van hacer tx y rx para
observar la distancia que tiene que es de 1,36km y ver si hay perdida por el cual se observó
que no hay perdida ni obstáculo

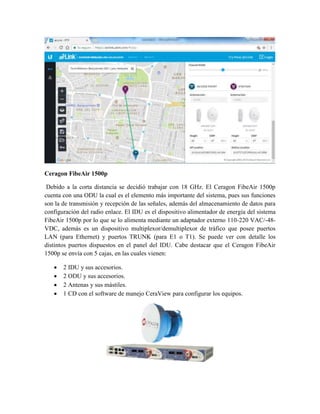

4. Ceragon FibeAir 1500p
Debido a la corta distancia se decidió trabajar con 18 GHz. El Ceragon FibeAir 1500p
cuenta con una ODU la cual es el elemento más importante del sistema, pues sus funciones
son la de transmisión y recepción de las señales, además del almacenamiento de datos para
configuración del radio enlace. El IDU es el dispositivo alimentador de energía del sistema
FibeAir 1500p por lo que se lo alimenta mediante un adaptador externo 110-220 VAC/-48-
VDC, además es un dispositivo multiplexor/demultiplexor de tráfico que posee puertos
LAN (para Ethernet) y puertos TRUNK (para E1 o T1). Se puede ver con detalle los
distintos puertos dispuestos en el panel del IDU. Cabe destacar que el Ceragon FibeAir
1500p se envía con 5 cajas, en las cuales vienen:
 2 IDU y sus accesorios.
 2 ODU y sus accesorios.
 2 Antenas y sus mástiles.
 1 CD con el software de manejo CeraView para configurar los equipos.

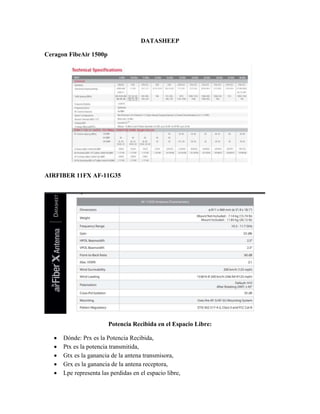

5. DATASHEEP
Ceragon FibeAir 1500p
AIRFIBER 11FX AF-11G35
Potencia Recibida en el Espacio Libre:
 Dónde: Prx es la Potencia Recibida,
 Ptx es la potencia transmitida,
 Gtx es la ganancia de la antena transmisora,
 Grx es la ganancia de la antena receptora,
 Lpe representa las perdidas en el espacio libre,

6.  Lpc representa las perdidas por conectores y cable y LD que representa las perdidas
por difracción.
Buscamos las Perdidas en el Espacio Libre:
Lpe=32.45+20log(1,36)+20log(13000)=169.94
Prx(dbm)=35+47+47-169.94-1=-40,94
DESCRIPCIÓN DEL SISTEMA:
En este documento se presentan diagramas y planos en los que se observan las
características fundamentales del Radio Enlace en cuanto a ubicación geográfica, altura de
los sitios y diámetro de las Antenas. El esquema de instalación de los Radios contempla
una serie de posibles expansiones para cuando el cliente lo desee. Para las mismas se debe
realizar un estudio de frecuencia previo para determinar la disponibilidad del espectro en la
banda en uso. El informe incluye: una descripción del sistema a instalar, datos generales de
ubicación geográfica de las Estaciones, y los requerimientos necesarios para la instalación
del Radio Enlace, en cada uno de los sitios. Se presentan características de ubicación e
instalación de los equipos, se describen las adecuaciones necesarias en cada localidad a fin
de garantizar la correcta implementación del radio. El objetivo fundamental del proyecto es
garantizar el desempeño correcto del sistema a instalar, respetando las normas establecidas
en cuanto a Implementación y Operatividad requeridas. Las propuestas presentadas en este
informe serán evaluadas por el cliente, a fin de lograr un proyecto viable y ejecutable en los
tiempos preestablecidos entendiéndose que las mismas pueden ser sujetas a cambio de
acuerdo a la disposición del cliente.

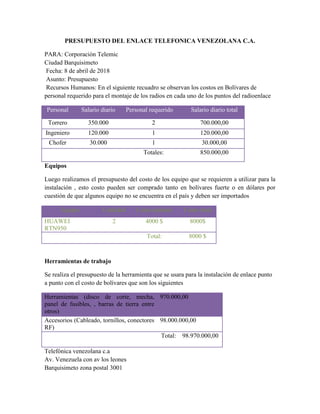

7. PRESUPUESTO DEL ENLACE TELEFONICA VENEZOLANA C.A.
PARA: Corporación Telemic
Ciudad Barquisimeto
Fecha: 8 de abril de 2018
Asunto: Presupuesto
Recursos Humanos: En el siguiente recuadro se observan los costos en Bolívares de
personal requerido para el montaje de los radios en cada uno de los puntos del radioenlace
Personal Salario diario Personal requerido Salario diario total
Torrero 350.000 2 700.000,00
Ingeniero 120.000 1 120.000,00
Chofer 30.000 1 30.000,00
Totales: 850.000,00
Equipos
Luego realizamos el presupuesto del costo de los equipo que se requieren a utilizar para la
instalación , esto costo pueden ser comprado tanto en bolívares fuerte o en dólares por
cuestión de que algunos equipo no se encuentra en el país y deben ser importados
Equipo Cantidad Costo unitario Costo total
HUAWEI
RTN950
2 4000 $ 8000$
Total: 8000 $
Herramientas de trabajo
Se realiza el presupuesto de la herramienta que se usara para la instalación de enlace punto
a punto con el costo de bolívares que son los siguientes
Herramientas (disco de corte, mecha,
panel de fusibles, , barras de tierra entre
otros)
970.000,00
Accesorios (Cableado, tornillos, conectores
RF)
98.000.000,00
Total: 98.970.000,00
Telefónica venezolana c.a
Av. Venezuela con av los leones
Barquisimeto zona postal 3001
