Este documento presenta los resultados de una práctica de circuitos RC. Contiene tablas con valores de corriente, voltaje y desfase medidos para diferentes frecuencias de entrada. También observa que a medida que aumenta la frecuencia, el voltaje e intensidad en la resistencia aumentan mientras que el voltaje en el condensador disminuye.

1. PRACTICA 3 IRC
3. 1,5 div x 18º/div = 57,6º desfase
4.
I Z = V/I  Vr Vc
VALOR
MEDIO
0,11 A 181,81 Ω 57,6º 10,7 V 16,9 V
5.
7.
I Z = V/I  Vr Vc
VALOR
MEDIO
0,19 105,26 Ω 1º 19V 6V

2. 8.

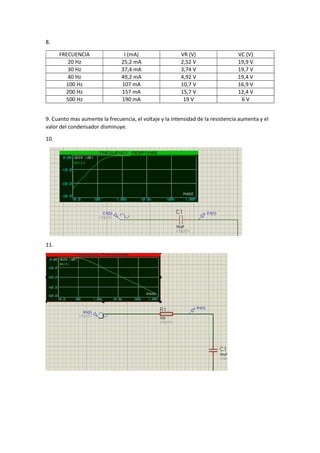

FRECUENCIA I (mA) VR (V) VC (V)
20 Hz 25,2 mA 2,52 V 19,9 V
30 Hz 37,4 mA 3,74 V 19,7 V
40 Hz 49,2 mA 4,92 V 19,4 V
100 Hz 107 mA 10,7 V 16,9 V
200 Hz 157 mA 15,7 V 12,4 V
500 Hz 190 mA 19 V 6 V
9. Cuanto mas aumente la frecuencia, el voltaje y la intensidad de la resistencia aumenta y el
valor del condensador disminuye.
10.
11.
