Este documento describe los pasos para realizar mediciones en un circuito RC utilizando un osciloscopio y voltímetro/amperímetro a diferentes frecuencias. Instruye al lector sobre cómo configurar los instrumentos, realizar las mediciones de voltaje, corriente e impedancia, y anotar los resultados en tablas. También explica que a mayor frecuencia, la corriente y voltaje en la resistencia aumentan mientras los valores en el condensador disminuyen, e instruye representar la tensión del condensador en función de la frecuencia.

1. Practica 3
3. Sitúa la base de tiempos del osciloscopio de tal manera que podamos visualizar un periodo
completo en pantalla. Si 20 DIV son 360º, ¿puedes hallar el desfase entre VR y VC ? Anótalo en la
tabla del siguiente apartado.
1,5 X 18/div= 27 de desfase
2. Mide en el circuito con voltímetro y amperímetro. Captura la pantalla. calcula Z. Anota los
valores en la tabla.
I Z=v/I Vr Vc
VALOR
MEDIDO 0,11A 181,81 Ω
9,3 10,7 V 16,9V
4. Mide en el circuito con voltímetro y amperímetro. Captura la pantalla. calcula Z. Anota los valores
en la tabla.
5. Conecta el osciloscopio de tal manera que el canal A (CH A) mide la tensión en el condensador VC
y el canal B (CH B) mide la tensión en la resistencia VR

2. 6. Cambia el valor de la frecuencia a 500Hz. Anota las lecturas de los instrumentos (valores eficaces)
en la siguiente tabla.
I Z= V/I Vr Vc
Valor medido 0,19 105,26 Ω 1º 19V 6V
8. Repite el proceso para valores de la frecuencia de 1 kHz y 10 kHz y anota los valores
FRECUENCIA I (mA) VR (V) VC (V)
20HZ 25,2mA 2,52V 19,9V
30HZ 37,4mA 3,74V 19,7V
40HZ 49,2mA 4,92V 19,4V
100HZ 107mA 10,7V 16,9V
200HZ 157mA 15,7V 12,4V
500HZ 190mA 19V 6V
9. Contesta a la pregunta: ¿Qué ocurre en el circuito RC si se aumenta la frecuencia de la fuente?
¿Por qué?
Cuanto mas frecuencia, la intensidad y voltaje de la resistencia aumenta y los valores del
condensador disminuye.

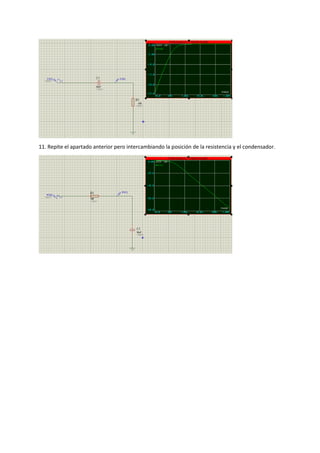

10. Representa la tensión en el condensador en función de la frecuencia en proteus (Respuesta en
frecuencia). Captura la pantalla correspondiente.

3. 11. Repite el apartado anterior pero intercambiando la posición de la resistencia y el condensador.
