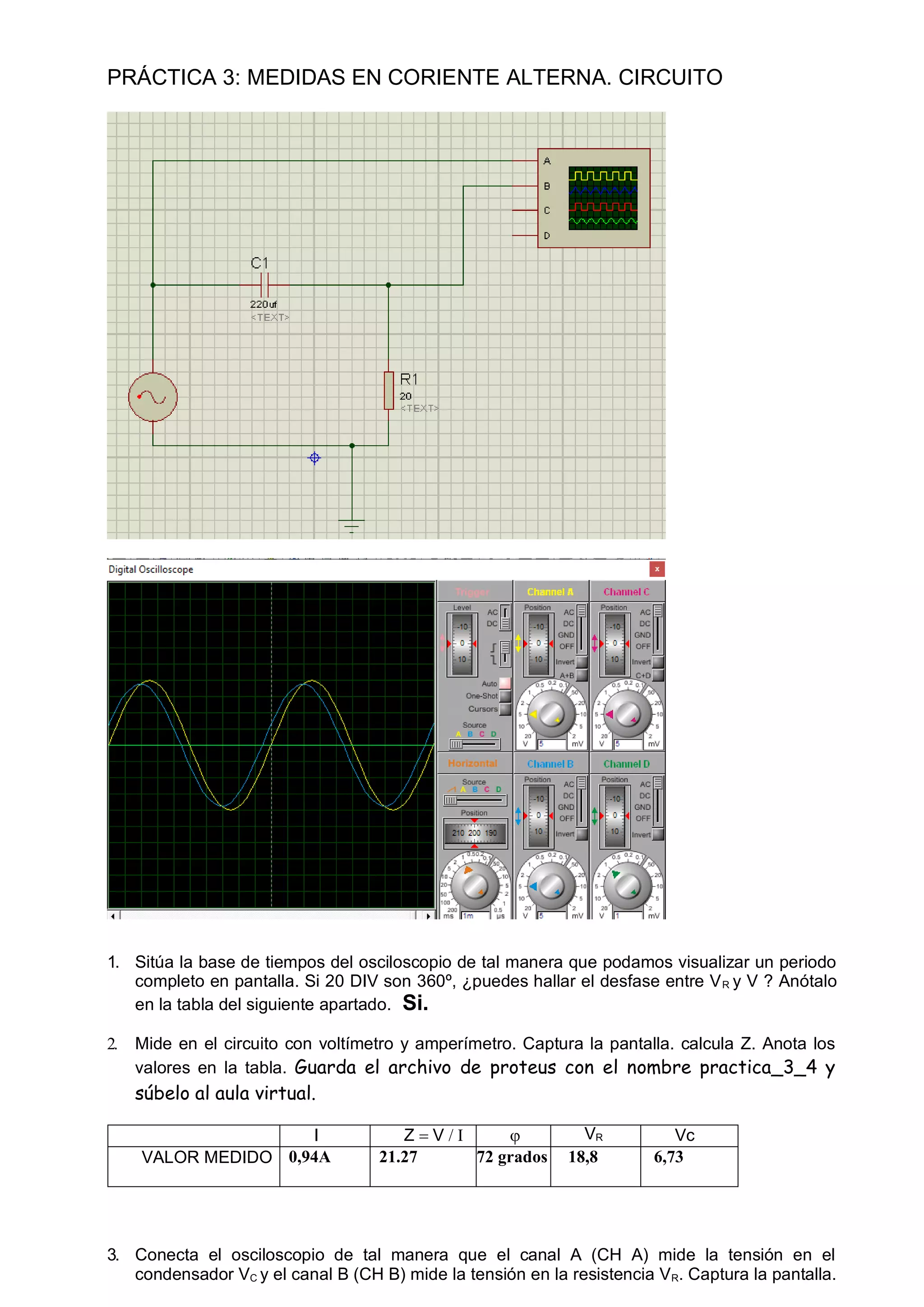

1. PRÁCTICA 3: MEDIDAS EN CORIENTE ALTERNA. CIRCUITO
1. Sitúa la base de tiempos del osciloscopio de tal manera que podamos visualizar un periodo
completo en pantalla. Si 20 DIV son 360º, ¿puedes hallar el desfase entre VR y V ? Anótalo
en la tabla del siguiente apartado. Si.
2. Mide en el circuito con voltímetro y amperímetro. Captura la pantalla. calcula Z. Anota los
valores en la tabla. Guarda el archivo de proteus con el nombre practica_3_4 y
súbelo al aula virtual.
I Z = V VR Vc
VALOR MEDIDO 0,94A 21.27 72 grados 18,8 6,73
3. Conecta el osciloscopio de tal manera que el canal A (CH A) mide la tensión en el
condensador VC y el canal B (CH B) mide la tensión en la resistencia VR. Captura la pantalla.
2. Guarda el archivo de proteus con el nombre practica_3_5 y súbelo al aula virtual.
4. Determina el desfase () entre VR y VC.
90 Grados.
5. Cambia el valor de la frecuencia a 500Hz. Anota las lecturas de los instrumentos (valores
eficaces) en la siguiente tabla. Guarda el archivo de proteus con el nombre
practica_3_7 y súbelo al aula virtual.
I Z = V VR Vc
VALOR MEDIDO
1A 20 90 grados 1 , 42
6. Repite el proceso para valores de la frecuencia de 1 kHz y 10 kHz y anota los valores.
FRECUENCIA I (mA) VR (V) VC (V)
20 Hz 481 9,62 17,7
30 Hz 634 12,7 15,5
40 Hz 738 14,8 13,4
100 Hz 937 18,8 6,73
200 Hz 983 19,7 3,51
500 Hz 955 19,9 1,42
7. Contesta a la pregunta: ¿Qué ocurre en el circuito RC si se aumenta la frecuencia de la
fuente? ¿Por qué?
Que la intensidad sube, el voltaje de la resistencia aumenta y en del condensador disminuye
8. Representa la tensión en el condensador en función de la frecuencia en proteus (Respuesta
en frecuencia). Captura la pantalla correspondiente. Guarda el archivo de proteus con el
