Este documento presenta cálculos y resultados de mediciones realizadas en un circuito RC. Se midieron voltajes, corrientes y fases para diferentes frecuencias aplicadas al circuito, observando que a mayor frecuencia el voltaje en la resistencia disminuye mientras que el voltaje en la línea aumenta, debido a que la bobina se comporta como una resistencia mayor a altas frecuencias.

1. I1)

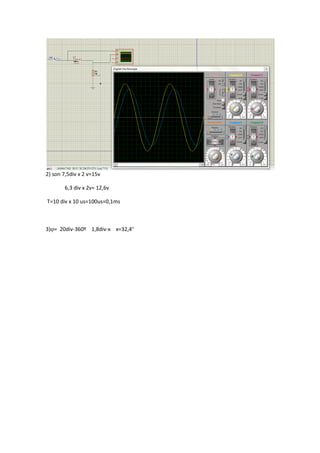

2. 2) son 7,5div x 2 v=15v
6,3 div x 2v= 12,6v
T=10 div x 10 us=100us=0,1ms
3)= 20div-360º 1,8div-x x=32,4

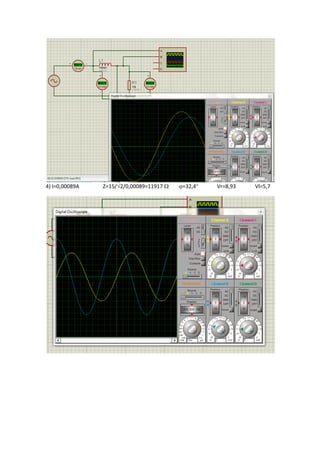

3. 4) I=0,00089A Z=15/2/0,00089=11917  =32,4 Vr=8,93 Vl=5,7

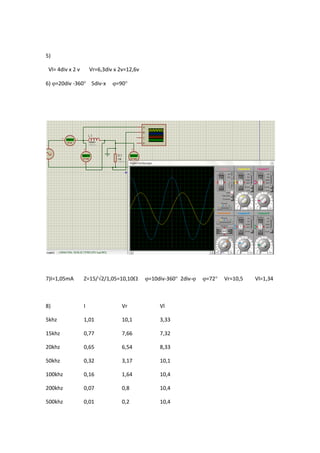

4. 5)
Vl= 4div x 2 v Vr=6,3div x 2v=12,6v
6) =20div -360 5div-x =90
7)I=1,05mA Z=15/2/1,05=10,10 =10div-360 2div- =72 Vr=10,5 Vl=1,34
8) I Vr Vl
5khz 1,01 10,1 3,33
15khz 0,77 7,66 7,32
20khz 0,65 6,54 8,33
50khz 0,32 3,17 10,1
100khz 0,16 1,64 10,4
200khz 0,07 0,8 10,4
500khz 0,01 0,2 10,4

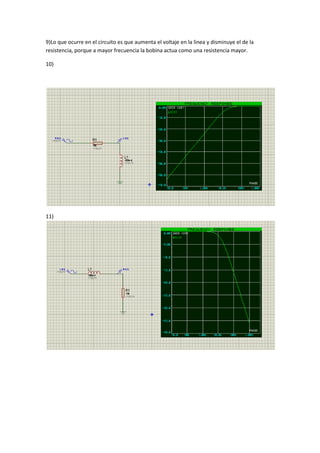

5. 9)Lo que ocurre en el circuito es que aumenta el voltaje en la linea y disminuye el de la
resistencia, porque a mayor frecuencia la bobina actua como una resistencia mayor.
10)
11)
