Este documento presenta cálculos y mediciones relacionadas con circuitos RC. Incluye cálculos de voltaje, corriente, resistencia, frecuencia de resonancia y desfase en diferentes puntos de un circuito RC. También muestra mediciones de voltaje de salida a diferentes frecuencias de entrada y el punto de corte entre las frecuencias de 981 Hz y 3 kHz.

1. 2)
El alternador esta en 1v por division, 5div x 1v=5v
la resistencia esta en 0,5 v por div x 4,3=2,15v
el tiempo son 0,2ms por division

2. 3)
el desfase son 3,5 si 360=20, x=3,5 =360x3,5/20=63
4) I=3,16mA Z=5/2/0,00316=1118,8 =63 Vr=3,16v Vl=0,57v Vc=2,12 Vl+Vc=2,69v

3. 5)
6)
7)
8)

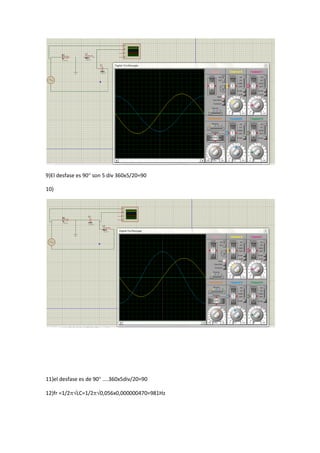

4. 9)El desfase es 90 son 5 div 360x5/20=90
10)
11)el desfase es de 90 ....360x5div/20=90
12)fr =1/2LC=1/20,056x0,000000470=981Hz

5. 14)
15)33,3mA

6. 16)
17)fr 100 200 500 1k 1,5k 2k 3k 5k 10k 50k
Vr 1'01 1,86 3,16 3,52 3,37 3,1 2,55 1,78 0,96 0,20
18)
En 981Hz el corte esta en 308
En 3KHz el corte esta aprox en 312
