1. PRÁCTICA 1: ENSAYO METALOGRÁFICO
PRÁCTICA 1:
ENSAYO METALOGRÁFICO
Autor: Asier Gómez Capellán
1

2. PRÁCTICA 1: ENSAYO METALOGRÁFICO
El acero usado para esta práctica es un acero F1150, tiene un 0,55% de carbono en su
composición y por tanto es hipoeutectoide. Sus constituyentes son:
(Fig 1. Muestras de acero)
REALIZACIÓN DE LA PRÁCTICA
1. DESBASTE (LIJADO): utilizamos diferentes tipos de lija (3, 2, 1, 0, 00,000)
que van desde un grano más grueso a un grano más fino. Comenzamos a lijar
con la lija de mayor grano y vamos disminuyendo el grano respectivamente, el
movimiento de lijado tiene que ser perpendicular de uno a otra, es decir, si se
empieza de izquierda a derecha el siguiente será de arriba abajo.
(Fig 2. Muestra tras el lijado)
(Fig 3. Diferentes tipos de lijas utilizadas)
2

3. PRÁCTICA 1: ENSAYO METALOGRÁFICO

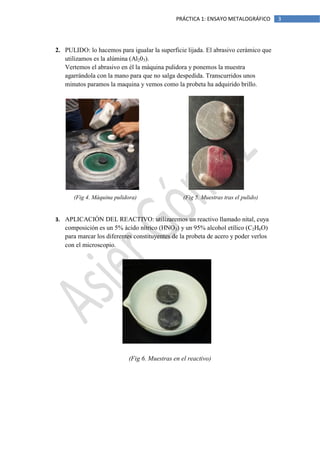

2. PULIDO: lo hacemos para igualar la superficie lijada. El abrasivo cerámico que
utilizamos es la alúmina (Al203).
Vertemos el abrasivo en él la máquina pulidora y ponemos la muestra
agarrándola con la mano para que no salga despedida. Transcurridos unos
minutos paramos la maquina y vemos como la probeta ha adquirido brillo.
(Fig 4. Máquina pulidora)
(Fig 5. Muestras tras el pulido)
3. APLICACIÓN DEL REACTIVO: utilizaremos un reactivo llamado nital, cuya
composición es un 5% ácido nítrico (HNO3) y un 95% alcohol etílico (C2H6O)
para marcar los diferentes constituyentes de la probeta de acero y poder verlos
con el microscopio.
(Fig 6. Muestras en el reactivo)
3

4. PRÁCTICA 1: ENSAYO METALOGRÁFICO

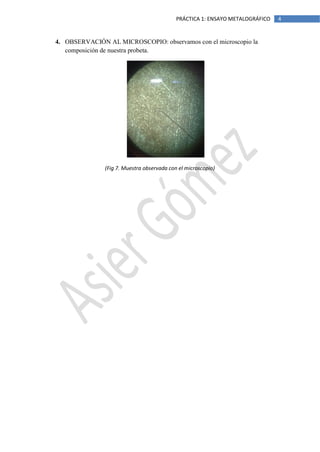

4. OBSERVACIÓN AL MICROSCOPIO: observamos con el microscopio la
composición de nuestra probeta.
(Fig 7. Muestra observada con el microscopio)
