Este documento describe un ensayo metalográfico realizado en un laboratorio de ciencia de materiales. El ensayo involucra cortar, incluir, pulir y atacar químicamente una muestra de acero F-1150 para analizar su microestructura bajo un microscopio. El objetivo es determinar la cantidad relativa de perlita y ferrita en la muestra mediante la observación y cuantificación de las fases distintas.

1. Práctica 1 del laboratorio: Ensayo metalográfico
PRÁCTICA 1
ENSAYO METALOGRÁFICO
Hecho por: Francisco Javier Imaz Lorente
FECHA: 29/11/2013
Curso: 2º de ingeniería electrónica
Asignatura: Ciencia de los materiales
Ciencia de los materiales 2º de ingeniería electrónica
Page 1

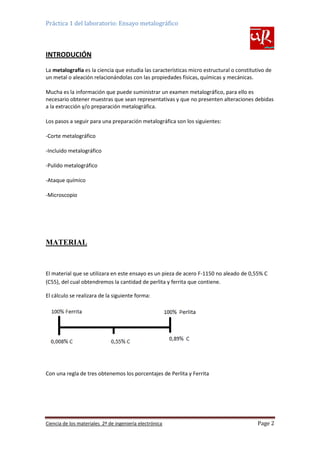

2. Práctica 1 del laboratorio: Ensayo metalográfico
INTRODUCIÓN
La metalografía es la ciencia que estudia las características micro estructural o constitutivo de
un metal o aleación relacionándolas con las propiedades físicas, químicas y mecánicas.
Mucha es la información que puede suministrar un examen metalográfico, para ello es
necesario obtener muestras que sean representativas y que no presenten alteraciones debidas
a la extracción y/o preparación metalográfica.
Los pasos a seguir para una preparación metalográfica son los siguientes:
-Corte metalográfico
-Incluido metalográfico
-Pulido metalográfico
-Ataque químico
-Microscopio
MATERIAL
El material que se utilizara en este ensayo es un pieza de acero F-1150 no aleado de 0,55% C
(C55), del cual obtendremos la cantidad de perlita y ferrita que contiene.
El cálculo se realizara de la siguiente forma:
Con una regla de tres obtenemos los porcentajes de Perlita y Ferrita
Ciencia de los materiales 2º de ingeniería electrónica
Page 2

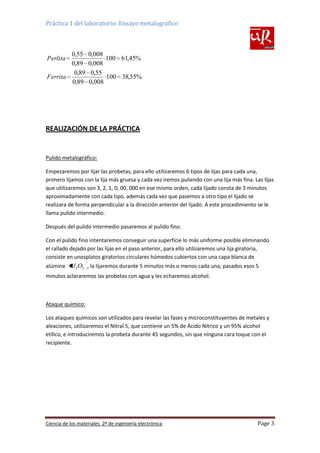

3. Práctica 1 del laboratorio: Ensayo metalográfico
0,55
0,89
0,89
Ferrita
0,89
Perlita
0,008
100 61,45%
0,008
0,55
100 38,55%
0,008
REALIZACIÓN DE LA PRÁCTICA
Pulido metalográfico:
Empezaremos por lijar las probetas, para ello utilizaremos 6 tipos de lijas para cada una,
primero lijamos con la lija más gruesa y cada vez iremos puliendo con una lija más fina. Las lijas
que utilizaremos son 3, 2, 1, 0, 00, 000 en ese mismo orden, cada lijado consta de 3 minutos
aproximadamente con cada tipo, además cada vez que pasemos a otro tipo el lijado se
realizara de forma perpendicular a la dirección anterior del lijado. A este procedimiento se le
llama pulido intermedio.
Después del pulido intermedio pasaremos al pulido fino.
Con el pulido fino intentaremos conseguir una superficie lo más uniforme posible eliminando
el rallado dejado por las lijas en el paso anterior, para ello utilizaremos una lija giratoria,
consiste en unosplatos giratorios circulares húmedos cubiertos con una capa blanca de
alúmina Al 2O3 , la lijaremos durante 5 minutos más o menos cada una, pasados esos 5
minutos aclararemos las probetas con agua y les echaremos alcohol.
Ataque químico:
Los ataques químicos son utilizados para revelar las fases y microconstituyentes de metales y
aleaciones, utilizaremos el Nitral 5, que contiene un 5% de Ácido Nítrico y un 95% alcohol
etílico, e introduciremos la probeta durante 45 segundos, sin que ninguna cara toque con el
recipiente.
Ciencia de los materiales 2º de ingeniería electrónica
Page 3

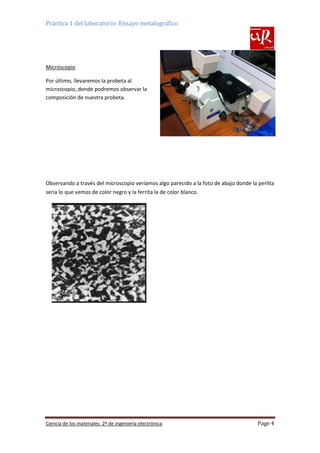

4. Práctica 1 del laboratorio: Ensayo metalográfico
Microscopio
Por último, llevaremos la probeta al
microscopio, donde podremos observar la
composición de nuestra probeta.
Observando a través del microscopio veríamos algo parecido a la foto de abajo donde la perlita
seria lo que vemos de color negro y la ferrita la de color blanco.
Ciencia de los materiales 2º de ingeniería electrónica
Page 4
