Este documento describe cómo configurar una red utilizando tres routers y siete equipos PC divididos en cuatro redes diferentes. Proporciona las direcciones IP, máscaras de subred y puertas de enlace para cada equipo. También incluye tablas con las rutas estáticas necesarias para programar cada router de modo que haya conectividad entre todos los equipos a través de los tres routers. El documento finalmente pide verificar la conectividad entre equipos de diferentes redes y guardar la configuración en un archivo .pkt.

1. Práctica17:Red utilizando hub
I. Haciendousodel programaPacket Tracercrear e l escenariode la figura.Captura la imagen.
II. Indicalasdireccionesque asignarásacada uno de losequipose indícaloenlasiguiente tabla. Ten en
cuenta la red a la que deben pertenecer los equipos.
Equipo DIRECCIÓN IP Máscara de subred Puerta enlace
PC0 10.0.0.2 255.0.0.0 10.0.0.1
PC1 10.0.0.3 255.0.0.0 10.0.0.1
PC2 11.0.0.2 255.0.0.0 11.0.0.1
PC3 11.0.0.3 255.0.0.0 11.0.0.1
PC4 12.0.0.2 255.0.0.0 12.0.0.1
PC5 12.0.0.3 255.0.0.0 12.0.0.1
PC6 13.0.0.2 255.0.0.0 13.0.0.1
PC7 13.0.0.3 255.0.0.0 13.0.0.1
Router 1
10.0.0.1 255.0.0.0
11.0.0.1 255.0.0.0
Router 2
11.0.1.1 255.0.0.0
12.0.0.1 255.0.0.0
Router 3
12.0.1.1 255.0.0.0
13.0.0.1 255.0.0.0

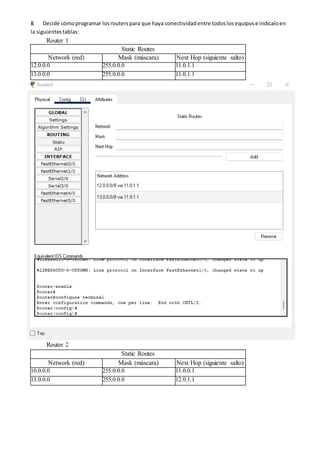

2. III. Decide cómoprogramar losrouterspara que haya conectividadentre todoslosequipose indícaloen
la siguientes tablas:
Router 1
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
12.0.0.0 255.0.0.0 11.0.1.1
13.0.0.0 255.0.0.0 11.0.1.1
Router 2
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
10.0.0.0 255.0.0.0 11.0.0.1
13.0.0.0 255.0.0.0 12.0.1.1

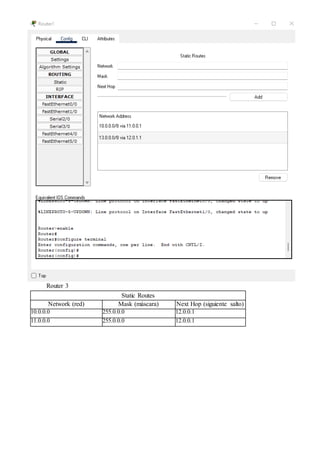

3. Router 3
Static Routes
Network (red) Mask (máscara) Next Hop (siguiente salto)
10.0.0.0 255.0.0.0 12.0.0.1
11.0.0.0 255.0.0.0 12.0.0.1

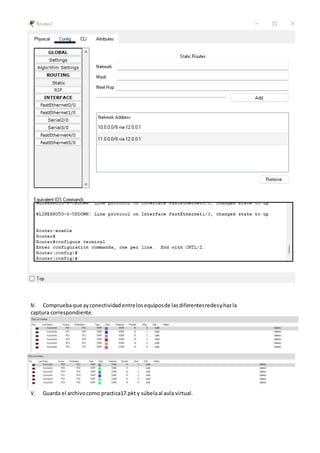

4. IV. Compruebaque ayconectividad entrelosequiposde lasdiferentesredesyhazla
captura correspondiente.
V. Guarda el archivocomo practica17.pkt y súbelaal aula virtual.
