1. Práctica 10: ROUTER
I. Haciendouso del programa Packet Tracer re a l i za u n e s q u e m a c o m o e l d e l a
f igura . Captura la imagen de la red y añádela a la entrada del blog.
II. Configurar las direcciones IP de los equipos tal y como se indica en la siguientes tablas
completándolas previamente. Sube también al blog una captura de pantalla de las tablas.
Equipo DIRECCIÓN IP Máscara Puertade enlace
PC0 11.0.0.2 255.0.0.0 11.0.0.3
Server0 11.0.0.3 255.0.0.0 11.0.0.3
PC1 192.168.0.2 255.255.255.0 11.0.0.3
PC2 192.168.0.3 255.255.255.0 11.0.0.3
Router0
Interfaz0 Interfaz1
DIRECCIÓN IP Máscara DIRECCIÓN IP Máscara

2. 11.0.0.1 255.0.0.0 192.168.0.1 255.255.255.0
III. Mediante lalíneade comandoscompruebaque hay conectividadentreambasredesHazlas
correspondientes capturas de pantalla en la que se aprecie el resultado de los comandos
ejecutados para subirlas al blog.
IV. Comprobarque el servidorhttpestáactivado.Accede al servidor
con el navegadordesde ambas redes.

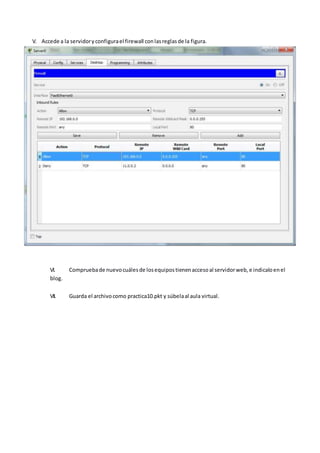

3. V. Accede a la servidoryconfigurael firewall conlasreglasde la figura.
VI. Compruebade nuevocuálesde losequipostienenaccesoal servidorweb,e indicaloenel
blog.
VII. Guarda el archivocomo practica10.pkt y súbelaal aula virtual.
