1. INSTALACIONES DE RADIOCOMUNICACIONES
PRÁCTICA 5: ANÁLISIS Y MEDIDAS EN UN CIRCUITO SERIE RLC
El informe de esta práctica se entregará en formato digital, en la correspondiente entrada del blog,
para ello captura los esquemas del circuito, lecturas de los aparatos de medida y pantallas de
osciloscopio que necesites.
ANÁLISIS DE UN CIRCUITO RLC SERIE MEDIANTE SIMULACIÓN EN PROTEUS
Montar en Proteus un circuito RLC formado por una resistencia de 1 kΩ, una autoinducción
de 56 mH y un condensador de 470 nF. Someter el conjunto a una tensión alterna de 5 V- 500 Hz.
1. Monta el circuito de la figura (ten en cuenta que para la adecuada medida del desfase,
conviene que a un extremo de la resistencia esté el punto de tierra).
En estas condiciones, el canal A (CH A) mide la tensión en la resistencia VR, que está en
fase con la intensidad y el canal B (CH B) mide la tensión total del circuito VTOTAL. Captura la
pantalla del osciloscopio y pégala en el documento informe de la práctica.
Guarda el archivo de proteus con el nombre practica_5_1 y súbelo al aula
virtual.
2. 2. Sitúa la base de tiempos del osciloscopio de tal manera que podamos visualizar un periodo
completo en pantalla. Si 20 DIV son 360º, ¿puedes hallar el desfase entre VR y V ? Anótalo
en la tabla del siguiente apartado.
3. Añade al circuito amperímetro y voltímetro y anótalos en la tabla.
Guarda el archivo de proteus con el nombre practica_5_3 y súbelo al aula virtual.
I Z=V/I VR VL VC
3. VALOR MEDIDO 3.16mA 1102 oh 26V 3,16V 0,57V 2,12V

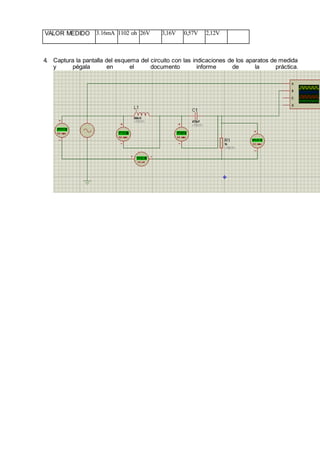

4. Captura la pantalla del esquema del circuito con las indicaciones de los aparatos de medida
y pégala en el documento informe de la práctica.

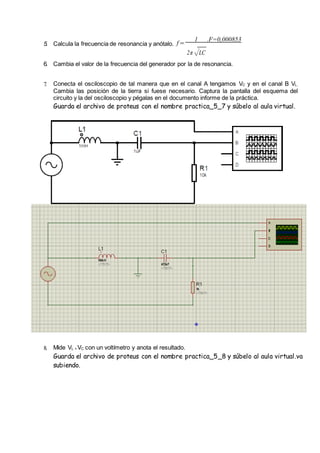

4. 5. Calcula la frecuencia de resonancia y anótalo. f =
1 .F=0,000853
2π√LC
6. Cambia el valor de la frecuencia del generador por la de resonancia.
7. Conecta el osciloscopio de tal manera que en el canal A tengamos VC y en el canal B VL.
Cambia las posición de la tierra si fuese necesario. Captura la pantalla del esquema del
circuito y la del osciloscopio y pégalas en el documento informe de la práctica.
Guarda el archivo de proteus con el nombre practica_5_7 y súbelo al aula virtual.
8. Mide VL + VC con un voltímetro y anota el resultado.
Guarda el archivo de proteus con el nombre practica_5_8 y súbelo al aula virtual.va
subiendo.
5. 9. Calcular la ganancia de la tensión en función de la frecuencia en proteus (Respuesta en
frecuencia)
Guarda el archivo de proteus con el nombre practica_5_9 y súbelo al aula virtual.
10. Rellena la siguiente tabla VR en función de la frecuencia
f(Hz) 100 200 500 1K 1,5K 2K 3K 5K 10K 50K
VR(V) 0,17 0,25 0,38 0,46 0,37 0,31 0,23 0,15 0,05 0,02
11. Calcula las frecuencias de corte con los datos de los dos apartados anteriores
