Este documento describe una red que utiliza tres routers para conectar siete equipos PC divididos en cuatro subredes. Se proporcionan las direcciones IP y máscaras de subred de cada dispositivo, así como las rutas estáticas que se configurarán en cada router para permitir la comunicación entre los equipos de las diferentes subredes.

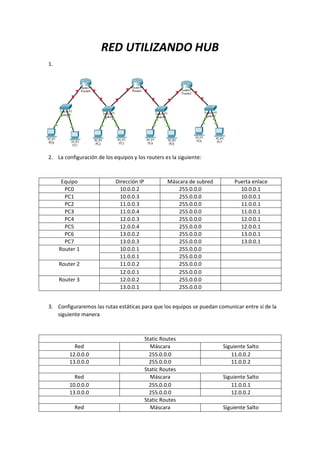

1. RED UTILIZANDO HUB
1.
2. La configuración de los equipos y los routers es la siguiente:
Equipo Dirección IP Máscara de subred Puerta enlace
PC0 10.0.0.2 255.0.0.0 10.0.0.1
PC1 10.0.0.3 255.0.0.0 10.0.0.1
PC2 11.0.0.3 255.0.0.0 11.0.0.1
PC3 11.0.0.4 255.0.0.0 11.0.0.1
PC4 12.0.0.3 255.0.0.0 12.0.0.1
PC5 12.0.0.4 255.0.0.0 12.0.0.1
PC6 13.0.0.2 255.0.0.0 13.0.0.1
PC7 13.0.0.3 255.0.0.0 13.0.0.1
Router 1 10.0.0.1 255.0.0.0
11.0.0.1 255.0.0.0
Router 2 11.0.0.2 255.0.0.0
12.0.0.1 255.0.0.0
Router 3 12.0.0.2 255.0.0.0
13.0.0.1 255.0.0.0
3. Configuraremos las rutas estáticas para que los equipos se puedan comunicar entre sí de la
siguiente manera
Static Routes
Red Máscara Siguiente Salto
12.0.0.0 255.0.0.0 11.0.0.2
13.0.0.0 255.0.0.0 11.0.0.2
Static Routes
Red Máscara Siguiente Salto
10.0.0.0 255.0.0.0 11.0.0.1
13.0.0.0 255.0.0.0 12.0.0.2
Static Routes
Red Máscara Siguiente Salto

2. 10.0.0.0 255.0.0.0 12.0.0.1
11.0.0.0 255.0.0.0 12.0.0.1

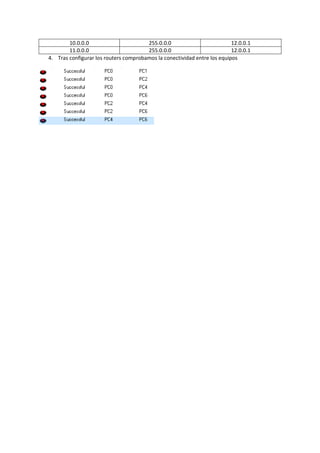

4. Tras configurar los routers comprobamos la conectividad entre los equipos
