Innovación tecnológica y eficiencia energética de
sistemas térmicos en viviendas.

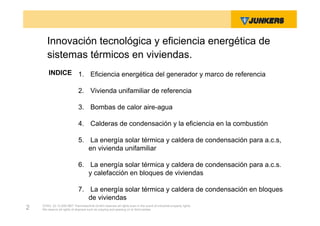

INDICE 1. Eficiencia energética del generador y marco de referencia

2. Vivienda unifamiliar de referencia

3. Bombas de calor aire-agua

4. Calderas de condensación y la eficiencia en la combustión

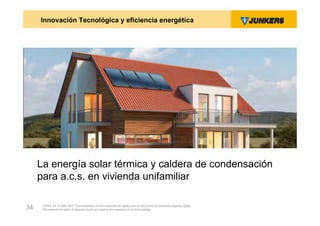

5. La energía solar térmica y caldera de condensación para a.c.s,
en vivienda unifamiliar

6. La energía solar térmica y caldera de condensación para a.c.s.
y calefacción en bloques de viviendas

7. La energía solar térmica y caldera de condensación en bloques
de viviendas


Estrategia de ahorro y Marco Normativo Europeo.
• Los pronósticos indican que la • Reducción de las emisiones de dióxido de
dependencia de Europa de carbono en un 20% en relación a 1990.
importaciones de energía pasara
• Aumento del porcentaje de energía
del 50% actual al 70% en el año renovable sobre el consumo total de
2030. energía en un 20%.

• Como consecuencia la UE se ha • Aumento de la eficiencia energética en
impuesto el objetivo 20:20:20 para un 20%
el año 2020:

Para ello, el marco Normativo
Europeo lo componen las
Directivas de Eficiencia
energética de los edificios
(EPBD), la de productos que
usan energía (EuP) y la de
eficiencia energética en el uso
final y servicios energéticos.

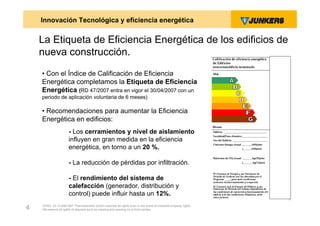

La Etiqueta de Eficiencia Energética de los edificios de
nueva construcción.
• Con el Índice de Calificación de Eficiencia
Energética completamos la Etiqueta de Eficiencia
Energética (RD 47/2007 entra en vigor el 30/04/2007 con un
periodo de aplicación voluntaria de 6 meses)

• Recomendaciones para aumentar la Eficiencia
Energética en edificios:
- Los cerramientos y nivel de aislamiento
influyen en gran medida en la eficiencia
energética, en torno a un 20 %.

- La reducción de pérdidas por infiltración.

- El rendimiento del sistema de
calefacción (generador, distribución y
control) puede influir hasta un 12%.

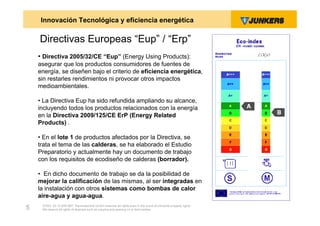

Directivas Europeas “Eup” / “Erp”
• Directiva 2005/32/CE “Eup” (Energy Using Products):
asegurar que los productos consumidores de fuentes de
energía, se diseñen bajo el criterio de eficiencia energética,
sin restarles rendimientos ni provocar otros impactos
medioambientales.

• La Directiva Eup ha sido refundida ampliando su alcance,
incluyendo todos los productos relacionados con la energía
en la Directiva 2009/125/CE ErP (Energy Related
Products) .

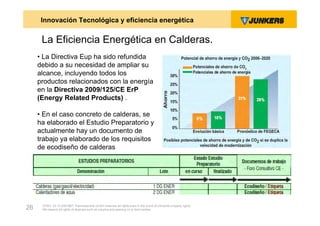

• En el lote 1 de productos afectados por la Directiva, se
trata el tema de las calderas, se ha elaborado el Estudio
Preparatorio y actualmente hay un documento de trabajo
con los requisitos de ecodiseño de calderas (borrador).

• En dicho documento de trabajo se da la posibilidad de
mejorar la calificación de las mismas, al ser integradas en
la instalación con otros sistemas como bombas de calor
aire-agua y agua-agua.


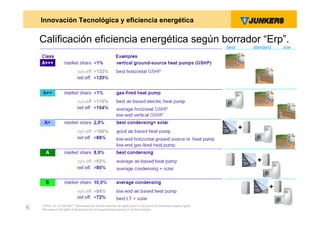

Calificación eficiencia energética según borrador “Erp”.
best standard low

+

+

+



Comparativa vivienda unifamiliar
• Alternativas:

Energía solar térmica:
 Fuente de energía limpia y gratuita No emite CO2
 Obligatoria su instalación por norma

 Elevada inversión inicial, no justifica su utilización para obtención tan sólo a.c.s.

Bomba de calor aire-agua Calderas condensación
 Elevados Rendimientos  Elevados rendimientos
 Fácil instalación y mantenimiento (no tiene  No necesita equipo de apoyo.
salida de gases) Fácil integración con solar y bombas
 No emisiones de CO2 en instalación. de calor

 Dependiente de temperaturas exteriores  Necesidad de instalación de gas y
variando su rendimiento (necesidad de evacuación gases.
apoyo).

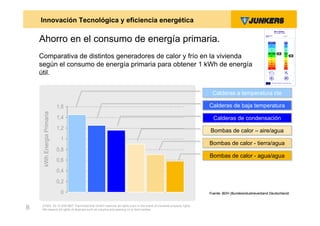

Ahorro en el consumo de energía primaria.
Comparativa de distintos generadores de calor y frío en la vivienda
según el consumo de energía primaria para obtener 1 kWh de energía
útil.

Calderas a temperatura cte
Calderas a temperatura cte

1,6 Calderas de baja temperatura
Calderas de baja temperatura
kWh Energia Primaria

1,4 Calderas de condensación
Calderas de condensación
1,2 Bombas de calor – aire/agua
Bombas de calor – aire/agua
1
Bombas de calor -- tierra/agua
Bombas de calor tierra/agua
0,8
Bombas de calor - agua/agua
Bombas de calor - agua/agua
0,6
0,4
0,2
0 Fuente: BDH (Bundesindustrieverband Deutschland)

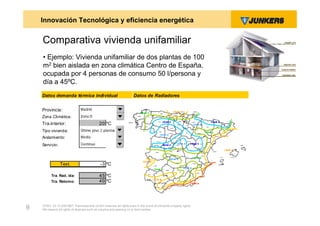

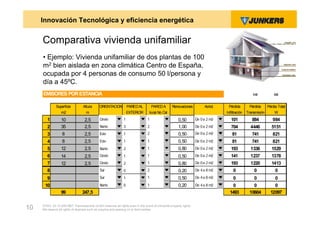

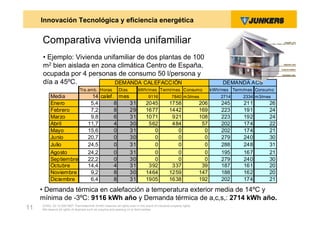

• Ejemplo: Vivienda unifamiliar de dos plantas de 100
m2 bien aislada en zona climática Centro de España,
ocupada por 4 personas de consumo 50 l/persona y
día a 45ºC.
Datos demanda térmica individual Datos de Radiadores

Provincia: Madrid
Madrid 29
Zona Climática: Zona D 0,95 4
Tra.interior: 20 ºC
Tipo vivienda: Último piso 2 plantas
1,25 6
Aislamiento: Media
0,9 2
Servicio: Contínuo
0,9 1

Text. -3 ºC

Tra. Rad. ida: 45 ºC
Tra. Retorno: 40 ºC



día a 45ºC.
EMISORES POR ESTANCIA l/el l/el

Superficie Altura ORIENTACION PARED AL PARED A Renovaciones Acrist. Pérdida Pérdida Pérdia Total
m2 m EXTERIOR local No Cal Infiltración Transmisión W
1 10 2,5 Oeste
1,05 1 1,00 1 1,00 0,50 De 0 a 1,00
2 m2 101 884 984
2 35 2,5 Norte1,15 3 1,25 2 1,05 1,00 De 0 a 1,00
2 m2 704 4446 5151
3 8 2,5 Este 1,10 1 1,00 2
1 1,00 0,50 De 0 a 1,00
2 m2 81 741 821
4 8 2,5 Este 1,10 1 1,00 1 1,00 0,50 De 0 a 1,00
2 m2 81 741 821
5 12 2,5 Norte1,15 2 1,15 1 1,00 0,80 De 0 a 1,00
2 m2 193 1336 1529
6 14 2,5 Oeste
1,05 1 1,00 1 1,00 0,50 De 0 a 1,00
2 m2 141 1237 1378
7 12 2,5 Oeste
1,05 2 1,15 1 1,00 0,80 De 0 a 1,00
2 m2 193 1220 1413
8 Sur 0,90 0 0,80 2 1,05 0,20 De 4 a 1,35
8 m2 0 0 0
9 Sur 0,90 1 1,00 1 1,00 0,50 De 4 a 1,35
8 m2 0 0 0
10 Norte1,15 0 0,80 1 1,00 0,20 De 4 a 1,35
8 m2 0 0 0
99 247,5 1493 10604 12097



día a 45ºC. DEMANDA CALEFACCIÓN DEMANDA ACS
Tra.amb. Horas Días kWh/mes Term/mes Consumo kWh/mes Term/mes Consumo
Media 14 calef. mes 9116 7840 m3/mes 2714 2334 m3/mes
Enero 5,4 8 31 2045 1758 206 245 211 26
Febrero 7,2 8 29 1677 1442 169 223 191 24
Marzo 9,8 6 31 1071 921 108 223 192 24
Abril 11,7 4 30 562 484 57 202 174 22
Mayo 15,6 0 31 0 0 0 202 174 21
Junio 20,7 0 30 0 0 0 279 240 30
Julio 24,5 0 31 0 0 0 288 248 31
Agosto 24,2 0 31 0 0 0 195 167 21
Septiembre 22,2 0 30 0 0 0 279 240 30
Octubre 14,4 4 31 392 337 39 187 161 20
Noviembre 9,2 8 30 1464 1259 147 188 162 20
Diciembre 6,4 8 31 1905 1638 192 202 174 21

• Demanda térmica en calefacción a temperatura exterior media de 14ºC y
mínima de -3ºC: 9116 kWh año y Demanda térmica de a,c,s,: 2714 kWh año.


Bombas de calor aire agua



Bombas de calor aire-agua.
• Extrae calor o frío del aire exterior y lo cede al agua que
circula en el circuito del sistema, esto permite que pueda
climatizar (frío, calor) y producir agua caliente sanitaria.

• Unidad exterior con un circuito
frigorífico hermético sin necesidad de
manipulación de refrigerante en la
instalación.

• La conexión de la unidad exterior con
la interior son dos conexiones
hidráulicas (ida y retorno) y conexión
eléctrica.

13

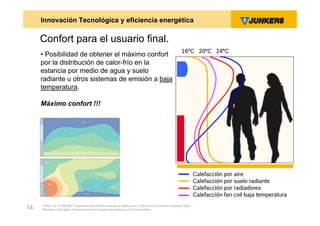

Confort para el usuario final.
16ºC 20ºC 24ºC
• Posibilidad de obtener el máximo confort
por la distribución de calor-frío en la
estancia por medio de agua y suelo
radiante u otros sistemas de emisión a baja
temperatura.

Máximo confort !!!

Suelo radiante

Radiador

Calefacción por aire
Calefacción por suelo radiante
Calefacción por radiadores
Calefacción fan coil baja temperatura


Confort para el usuario final.

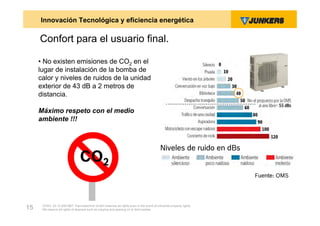

• No existen emisiones de CO2 en el
lugar de instalación de la bomba de
calor y niveles de ruidos de la unidad
exterior de 43 dB a 2 metros de
distancia.

Máximo respeto con el medio
ambiente !!!

Niveles de ruido en dBs
CO2
Fuente: OMS

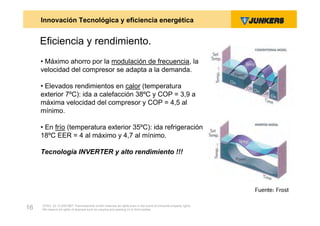

Eficiencia y rendimiento.
• Máximo ahorro por la modulación de frecuencia, la
velocidad del compresor se adapta a la demanda.

• Elevados rendimientos en calor (temperatura
exterior 7ºC): ida a calefacción 38ºC y COP = 3,9 a
máxima velocidad del compresor y COP = 4,5 al
mínimo.

• En frío (temperatura exterior 35ºC): ida refrigeración
18ºC EER = 4 al máximo y 4,7 al mínimo.

Tecnología INVERTER y alto rendimiento !!!

Fuente: Frost

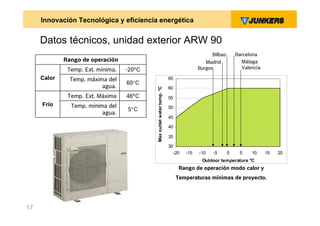

Datos técnicos, unidad exterior ARW 90
Bilbao Barcelona
Rango de operación Madrid Málaga
Temp. Ext. mínima. -20°C Burgos Valencia

Calor Temp. máxima del 65
60°C
agua. 60

Max outlet water temp. °C
Temp. Ext. Máxima 46°C 55
Frío Temp. mínima del 50
5°C
agua.
45

40

35

30
-20 -15 -10 -5 0 5 10 15 20
Outdoor temperature °C
Rango de operación modo calor y
Temperaturas mínimas de proyecto.

17


Rendimientos, unidad exterior
Rated Performances
Rendimientos Máxima velocidad
Mínima velocidad
Compresor a Compresor a
Velocidad máxima Velocidad mínima
Tªs Potencia COP / EER Potencia COP / EER
(EN14511) [kW] [-] [kW] [-]
A7/W35 9.2 3.9 3.9 4.5
A2/W35 8.3 3.0 3.1 3.5
A-7/W35 7.5 2.6 3.8 2.6
A7/W45 9.2 3.0 3.7 3.2
Calor

A2/W45 8.2 2.3 2.8 2.4
A-7/W45 7.5 1.9 3.8 2.2
A7/W55 8.9 2.3 3.7 2.4
A2/W55 8.5 1.8 3.1 2.1 Máxima velocidad
A-7/W55 7.4 1.5 3.4 1.5 Minima velocidad
A40/W18 7.0 3.2 3.8 4.1
A35/W18 7.5 4.0 4.0 4.7
A27/W18 7.6 4.2 4.1 4.8
Frío

A40/W7 7.0 2.0 3.1 3.1
A35/W7 7.5 2.4 3.2 3.5
A27/W7 7.6 2.6 3.3 3.7

Sobre los gráficos es tomado el ejemplo de calefacción con una
temperatura de flujo de 35°C para mostrar la influencia de la
modulación de velocidad del compresor sobre el COP.

18

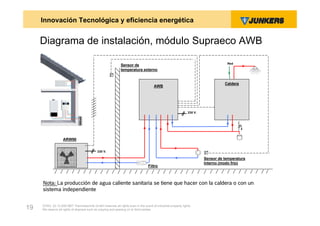

Diagrama de instalación, módulo Supraeco AWB

Red
Sensor de
temperatura externo
θ

Caldera
AWB

230 V.

ARW90

230 V. θ

Sensor de temperatura
Interno (modo frío)
Filtro

Nota: La producción de agua caliente sanitaria se tiene que hacer con la caldera o con un
sistema independiente

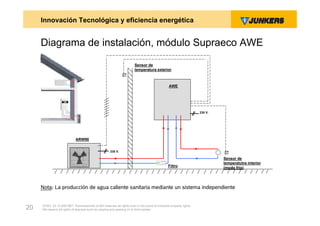

Diagrama de instalación, módulo Supraeco AWE
Sensor de
temperatura exterior
θ

AWE

230 V.

ARW90

230 V. θ

Sensor de
temperatutra interior
Filtro (modo frío)

Nota: La producción de agua caliente sanitaria mediante un sistema independiente

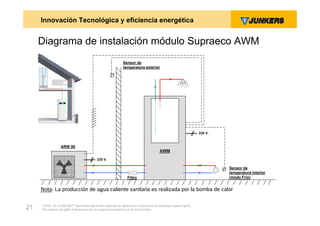

Diagrama de instalación módulo Supraeco AWM
Sensor de
temperatura exterior
θ

230 V.

ARW 90
AWM

230 V.

θ Sensor de
temperatura interior
Filtro (modo Frío)

Nota: La producción de agua caliente sanitaria es realizada por la bomba de calor

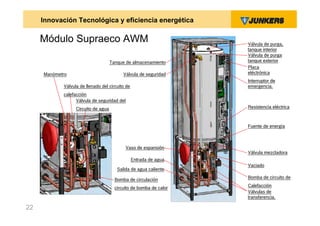

Módulo Supraeco AWM Válvula de purga,
tanque interior
Válvula de purga
Tanque de almacenamiento tanque exterior
Placa
Manómetro Válvula de seguridad eléctrónica
Interruptor de
Válvula de llenado del circuito de emergencia.
calefacción
Válvula de seguridad del
Circuito de agua Resistencia eléctrica

Fuente de energía

Vaso de expansión
Válvula mezcladora
Entrada de agua
Vaciado
Salida de agua caliente
Bomba de circuito de
Bomba de circulación
Calefacción
circuito de bomba de calor
Válvulas de
transferencia.

22

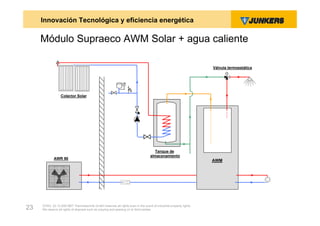

Módulo Supraeco AWM Solar + agua caliente

Válvula termoestática
T

Colector Solar

Tanque de
almacenamiento
AWR 90
AWM

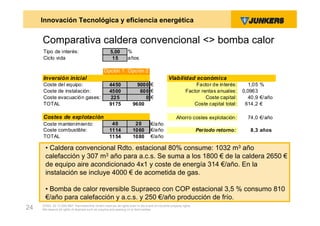

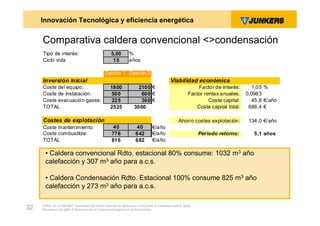

Comparativa caldera convencional <> bomba calor
Tipo de interés: 5,00 %
Ciclo vida 15 años

Opción 1 Opción 2
Inversión inicial Viabilidad económica
Coste del equipo: 4450 9000 € Factor de interés: 1,05 %
Coste de instalación: 4500 600 € Factor rentas anuales: 0,0963
Coste evacuación gases: 225 0€ Coste capital: 40,9 €/año
TOTAL 9175 9600 Coste capital total: 614,2 €

Costes de explotación Ahorro costes explotación: 74,0 €/año
Coste mantenimiento: 40 20 €/año
Coste combustible: 1114 1060 €/año Periodo retorno: 8,3 años
TOTAL 1154 1080 €/año

• Caldera convencional Rdto. estacional 80% consume: 1032 m3 año
calefacción y 307 m3 año para a.c.s. Se suma a los 1800 € de la caldera 2650 €
de equipo aire acondicionado 4x1 y coste de energía 314 €/año. En la
instalación se incluye 4000 € de acometida de gas.

• Bomba de calor reversible Supraeco con COP estacional 3,5 % consumo 810
€/año para calefacción y a.c.s. y 250 €/año producción de frío.


Calderas de Condensación y
la eficiencia en la combustión.


La Eficiencia Energética en Calderas.
• La Directiva Eup ha sido refundida
debido a su necesidad de ampliar su
alcance, incluyendo todos los
productos relacionados con la energía
en la Directiva 2009/125/CE ErP
(Energy Related Products) .

• En el caso concreto de calderas, se
ha elaborado el Estudio Preparatorio y
actualmente hay un documento de
trabajo ya elaborado de los requisitos
de ecodiseño de calderas

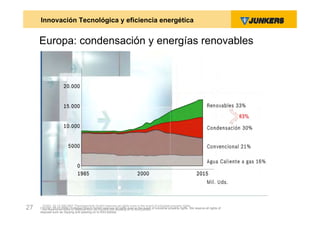

Europa: condensación y energías renovables

27 C/CCM | 25.02.2009 | © Robert Bosch GmbH reserves all rights on to third parties. of industrial property rights. We reserve all rights of
We reserve all rights of disposal such as copying and passing even in the event
disposal such as copying and passing on to third parties.

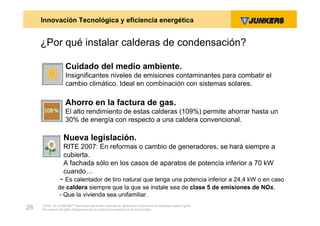

¿Por qué instalar calderas de condensación?

Cuidado del medio ambiente.
Insignificantes niveles de emisiones contaminantes para combatir el
cambio climático. Ideal en combinación con sistemas solares.

Ahorro en la factura de gas.
El alto rendimiento de estas calderas (109%) permite ahorrar hasta un
30% de energía con respecto a una caldera convencional.

Nueva legislación.
RITE 2007: En reformas o cambio de generadores, se hará siempre a
cubierta.
A fachada sólo en los casos de aparatos de potencia inferior a 70 kW
cuando…
- Es calentador de tiro natural que tenga una potencia inferior a 24,4 kW o en caso
de caldera siempre que la que se instale sea de clase 5 de emisiones de NOx.
- Que la vivienda sea unifamiliar.

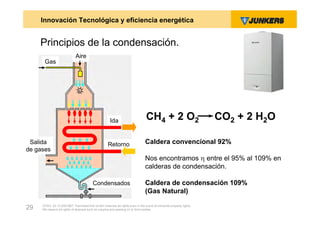

Principios de la condensación.
Aire
Gas

Ida CH4 + 2 O2 CO2 + 2 H2O

Salida Retorno Caldera convencional 92%
de gases
Nos encontramos  entre el 95% al 109% en
calderas de condensación.

Condensados Caldera de condensación 109%
(Gas Natural)

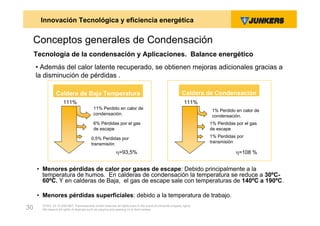

Conceptos generales de Condensación
Tecnología de la condensación y Aplicaciones. Balance energético
• Además del calor latente recuperado, se obtienen mejoras adicionales gracias a
la disminución de pérdidas .

Caldera de Baja Temperatura Caldera de Condensación
111% 111%
11% Perdido en calor de 1% Perdido en calor de
condensación. condensación.
6% Pérdidas por el gas 1% Pérdidas por el gas
de escape de escape

0,5% Perdidas por 1% Perdidas por
transmisión transmisión

=93,5% =108 %

• Menores pérdidas de calor por gases de escape: Debido principalmente a la
temperatura de humos. En calderas de condensación la temperatura se reduce a 30ºC-
60ºC. Y en calderas de Baja, el gas de escape sale con temperaturas de 140ºC a 190ºC.

• Menores pérdidas superficiales: debido a la temperatura de trabajo.


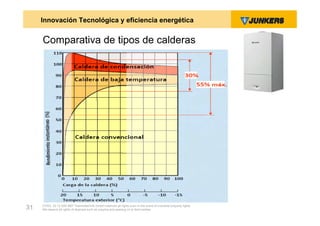

Comparativa de tipos de calderas

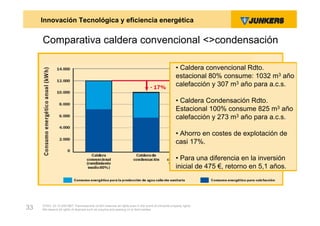

Comparativa caldera convencional <>condensación
Tipo de interés: 5,00 %
Ciclo vida 15 años

Opción 1 Opción 2
Inversión inicial Viabilidad económica
Coste del equipo: 1800 2100 € Factor de interés: 1,05 %
Coste de instalación: 500 600 € Factor rentas anuales: 0,0963
Coste evacuación gases: 225 300 € Coste capital: 45,8 €/año
TOTAL 2525 3000 Coste capital total: 686,4 €

Costes de explotación Ahorro costes explotación: 134,0 €/año
Coste mantenimiento: 40 40 €/año
Coste combustible: 776 642 €/año Periodo retorno: 5,1 años
TOTAL 816 682 €/año

• Caldera convencional Rdto. estacional 80% consume: 1032 m3 año
calefacción y 307 m3 año para a.c.s.

• Caldera Condensación Rdto. Estacional 100% consume 825 m3 año



Comparativa caldera convencional <>condensación

• Caldera convencional Rdto.
estacional 80% consume: 1032 m3 año

• Caldera Condensación Rdto.
Estacional 100% consume 825 m3 año

• Ahorro en costes de explotación de
casi 17%.

• Para una diferencia en la inversión
inicial de 475 €, retorno en 5,1 años.



La energía solar térmica y caldera de condensación
para a.c.s. en vivienda unifamiliar

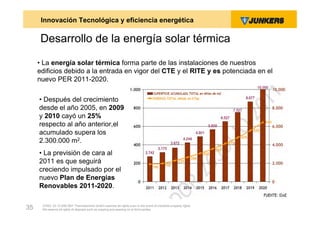

Desarrollo de la energía solar térmica

• La energía solar térmica forma parte de las instalaciones de nuestros
edificios debido a la entrada en vigor del CTE y el RITE y es potenciada en el
nuevo PER 2011-2020.

• Después del crecimiento
desde el año 2005, en 2009
y 2010 cayó un 25%
respecto al año anterior,el
acumulado supera los
2.300.000 m2.
• La previsión de cara al
2011 es que seguirá
creciendo impulsado por el
nuevo Plan de Energías
Renovables 2011-2020.

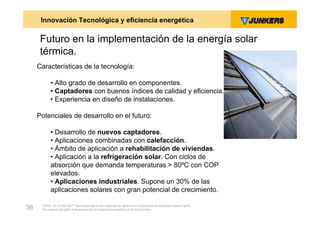

Futuro en la implementación de la energía solar
térmica.
Características de la tecnología:

• Alto grado de desarrollo en componentes.
• Captadores con buenos índices de calidad y eficiencia.
• Experiencia en diseño de instalaciones.

Potenciales de desarrollo en el futuro:

• Desarrollo de nuevos captadores.
• Aplicaciones combinadas con calefacción.
• Ámbito de aplicación a rehabilitación de viviendas.
• Aplicación a la refrigeración solar. Con ciclos de
absorción que demanda temperaturas > 80ºC con COP
elevados.
• Aplicaciones industriales. Supone un 30% de las
aplicaciones solares con gran potencial de crecimiento.

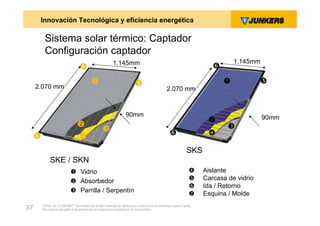

Sistema solar térmico: Captador
Configuración captador
1.145mm 1.145mm
 
   
2.070 mm 2.070 mm

90mm 90mm

 
  
 
SKS
SKE / SKN
 Vidrio  Aislante
 Absorbedor  Carcasa de vidrio
 Ida / Retorno
 Parrilla / Serpentín  Esquina / Molde

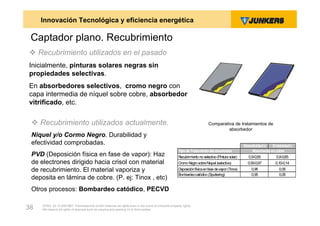

Captador plano. Recubrimiento
 Recubrimiento utilizados en el pasado
Inicialmente, pinturas solares negras sin
propiedades selectivas.
En absorbedores selectivos, cromo negro con
capa intermedia de níquel sobre cobre, absorbedor
vitrificado, etc.

 Recubrimiento utilizados actualmente. Comparativa de tratamientos de
absorbedor
Niquel y/o Cormo Negro. Durabilidad y
efectividad comprobadas. Absortividad α Emisividad ε
Tipo de Tratamiento del absorbedor Absorbedor en cobre
PVD (Deposición física en fase de vapor): Haz Recubrimiento no selectivo (Pintura solar) 0,9-0,95 0,8-0,85
de electrones dirigido hacia crisol con material Crom Negro sobre Niquel (selectivo)
o 0,93-0,97 0,10-0,14
de recubrimiento. El material vaporiza y Deposición física en fase de vapor (Tinox) 0,95 0,05
Bombardeo catódico (Sputtering) 0,95 0,05
deposita en lámina de cobre. (P. ej: Tinox , etc)
Otros procesos: Bombardeo catódico, PECVD

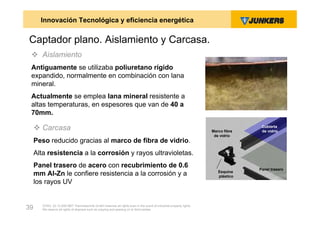

Captador plano. Aislamiento y Carcasa.
 Aislamiento
Antiguamente se utilizaba poliuretano rígido
expandido, normalmente en combinación con lana
mineral.
Actualmente se emplea lana mineral resistente a
altas temperaturas, en espesores que van de 40 a
70mm.

 Carcasa Marco fibra
Cubierta
de vidrio
de vidrio
Peso reducido gracias al marco de fibra de vidrio.
Alta resistencia a la corrosión y rayos ultravioletas.
Panel trasero de acero con recubrimiento de 0.6 Panel trasero
Esquina
mm Al-Zn le confiere resistencia a la corrosión y a plástico
los rayos UV

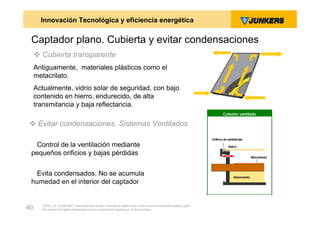

Captador plano. Cubierta y evitar condensaciones
 Cubierta transparente
Antiguamente, materiales plásticos como el
metacrilato.
Actualmente, vidrio solar de seguridad, con bajo
contenido en hierro, endurecido, de alta
transmitancia y baja reflectancia.

 Evitar condensaciones. Sistemas Ventilados

Control de la ventilación mediante
pequeños orificios y bajas pérdidas

Evita condensados. No se acumula
humedad en el interior del captador



Captador plano. Cubierta y evitar condensaciones
 Evitar condensaciones. Sistemas Herméticamente
cerrados

Mayor durabilidad del recubrimiento
no entra humedad ni aire contaminado (perjudiciales
para los recubrimientos tipo TiNox)

Reducción de las pérdidas de calor
El relleno de gas inerte actúa como una cubierta de
doble vidrio

No hay pérdidas de rendimiento por condensaciones
No entra humedad en el colector (como sí sucede en los
colectores ventilados). Empieza a trabajar antes, ya que
el sol no tiene que evaporar las condensaciones en la
cara interna del vidrio Recubrimiento Tinox del absorbedor
degradado por la atmósfera
(humedad, contaminantes)

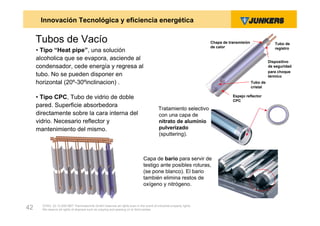

Tubos de Vacío Chapa de transmisión Tubo de
de calor registro
• Tipo “Heat pipe”, una solución
alcoholica que se evapora, asciende al Dispositivo
condensador, cede energía y regresa al de seguridad
para choque
tubo. No se pueden disponer en térmico
horizontal (20º-30ºinclinacion) . Tubo de
cristal

• Tipo CPC, Tubo de vidrio de doble Espejo reflector
CPC
pared. Superficie absorbedora
Tratamiento selectivo
directamente sobre la cara interna del con una capa de
vidrio. Necesario reflector y nitrato de aluminio
mantenimiento del mismo. pulverizado
(sputtering).

Capa de bario para servir de
testigo ante posibles roturas,
(se pone blanco). El bario
también elimina restos de
oxígeno y nitrógeno.

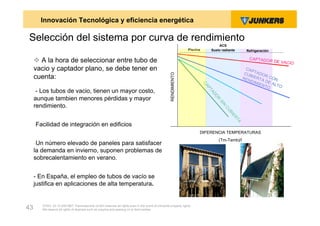

Selección del sistema por curva de rendimiento
ACS
Piscina Suelo radiante Refrigeración

 A la hora de seleccionar entre tubo de CA PT ADO
R DE VAC
IO
vacio y captador plano, se debe tener en CA P
CUB TADO

RENDIMIENTO
cuenta: R
REN IERTA CON
DIM D
IE N E AL T

CA
TO O

PT
- Los tubos de vacio, tienen un mayor costo,

AD
O
aunque tambien menores pérdidas y mayor

R
SI
rendimiento.

N
CU
BI
ER
TA
-Facilidad de integración en edificios
DIFERENCIA TEMPERATURAS
(Tm-Tamb)/I
-Un número elevado de paneles para satisfacer
la demanda en invierno, suponen problemas de
sobrecalentamiento en verano.

- En España, el empleo de tubos de vacío se
justifica en aplicaciones de alta temperatura.

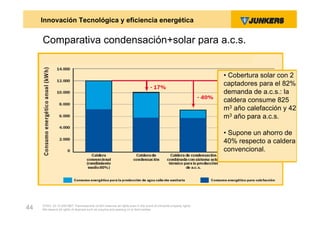

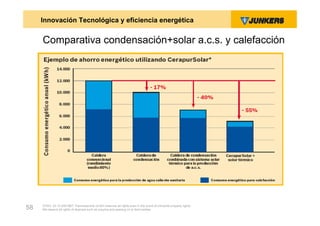

Comparativa condensación+solar para a.c.s.

• Cobertura solar con 2
captadores para el 82%
demanda de a.c.s.: la
caldera consume 825
m3 año calefacción y 42
m3 año para a.c.s.

• Supone un ahorro de
40% respecto a caldera
convencional.

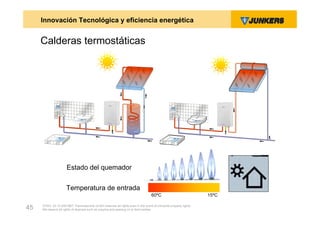

Calderas termostáticas

Estado del quemador

Temperatura de entrada
60ºC 15ºC

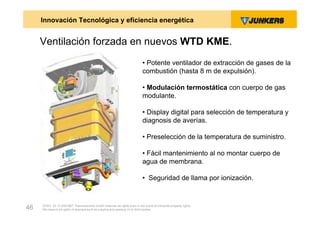

Ventilación forzada en nuevos WTD KME.
• Potente ventilador de extracción de gases de la
combustión (hasta 8 m de expulsión).

• Modulación termostática con cuerpo de gas
modulante.

• Display digital para selección de temperatura y
diagnosis de averías.

• Preselección de la temperatura de suministro.

• Fácil mantenimiento al no montar cuerpo de
agua de membrana.

• Seguridad de llama por ionización.

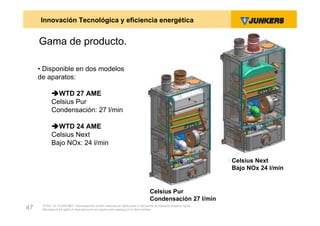

Gama de producto.

• Disponible en dos modelos
de aparatos:

WTD 27 AME
Celsius Pur
Condensación: 27 l/min

WTD 24 AME
Celsius Next
Bajo NOx: 24 l/min

Celsius Next
Bajo NOx 24 l/min

Celsius Pur
Condensación 27 l/min

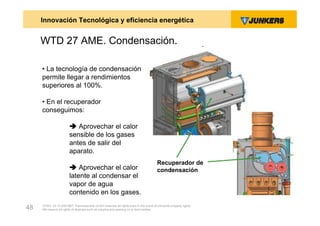

WTD 27 AME. Condensación.

• La tecnología de condensación
permite llegar a rendimientos
superiores al 100%.

• En el recuperador
conseguimos:

 Aprovechar el calor
sensible de los gases
antes de salir del
aparato.
Recuperador de
 Aprovechar el calor condensación
latente al condensar el
vapor de agua
contenido en los gases.

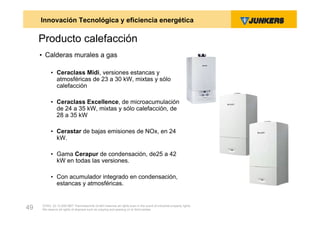

Producto calefacción
• Calderas murales a gas

• Ceraclass Midi, versiones estancas y
atmosféricas de 23 a 30 kW, mixtas y sólo
calefacción

• Ceraclass Excellence, de microacumulación
de 24 a 35 kW, mixtas y sólo calefacción, de
28 a 35 kW

• Cerastar de bajas emisiones de NOx, en 24
kW.

• Gama Cerapur de condensación, de25 a 42
kW en todas las versiones.

• Con acumulador integrado en condensación,
estancas y atmosféricas.



para a.c.s. acumulada en vivienda unifamiliar



Cerapur Acu

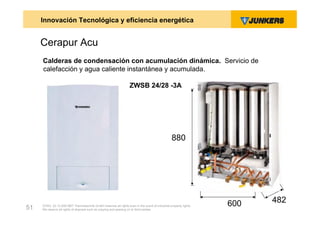

Calderas de condensación con acumulación dinámica. Servicio de
calefacción y agua caliente instantánea y acumulada.

ZWSB 24/28 -3A

880

600 482

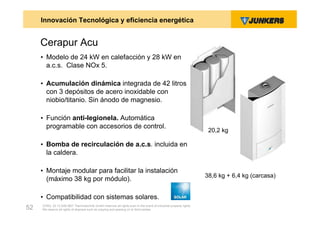

Cerapur Acu
• Modelo de 24 kW en calefacción y 28 kW en
a.c.s. Clase NOx 5.

• Acumulación dinámica integrada de 42 litros
con 3 depósitos de acero inoxidable con
niobio/titanio. Sin ánodo de magnesio.

• Función anti-legionela. Automática
programable con accesorios de control.
20,2 kg

• Bomba de recirculación de a.c.s. incluida en
la caldera.

• Montaje modular para facilitar la instalación
38,6 kg + 6,4 kg (carcasa)
(máximo 38 kg por módulo).

• Compatibilidad con sistemas solares.

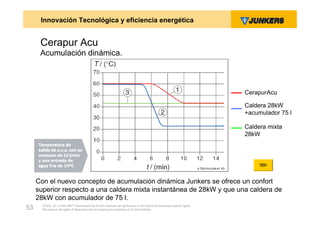

Cerapur Acu
Acumulación dinámica.

CerapurAcu

Caldera 28kW
+acumulador 75 l

Caldera mixta
28kW

Con el nuevo concepto de acumulación dinámica Junkers se ofrece un confort
superior respecto a una caldera mixta instantánea de 28kW y que una caldera de
28kW con acumulador de 75 l.


para a.c.s. y calefacción en vivienda unifamiliar

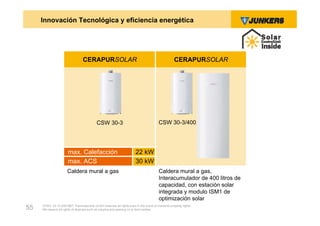

CERAPURSOLAR CERAPURSOLAR

CSW 30-3 CSW 30-3/400

max. Calefacción 22 kW
max. ACS 30 kW
Caldera mural a gas Caldera mural a gas,
Interacumulador de 400 litros de
capacidad, con estación solar
integrada y modulo ISM1 de
optimización solar


CERAPURSOLAR
CERAPURSOLAR
Cogeneración

Sistemas solares

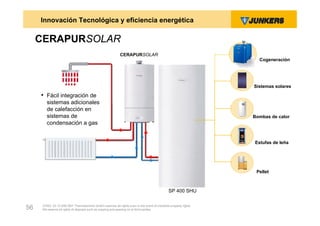

• Fácil integración de
sistemas adicionales
de calefacción en
sistemas de Bombas de calor
condensación a gas

Estufas de leña

Pellet

SP 400 SHU


Válvula de 3 vías
CERAPURSOLAR Calefacción - ACS

ACS
Intercambiador
WB6

Agua fría
Válvula de mezcla
incorporada

Hasta 10 circuitos de
calefacción posibles
(de acuerdo al
controlador Fx
elegido)

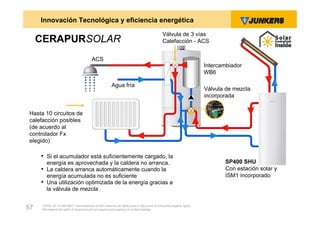

• Si el acumulador está suficientemente cargado, la
energía es aprovechada y la caldera no arranca. SP400 SHU
• La caldera arranca automáticamente cuando la Con estación solar y
energía acumulada no es suficiente ISM1 incorporado
• Una utilización optimizada de la energía gracias a
la válvula de mezcla



Comparativa condensación+solar a.c.s. y calefacción



para a.c.s. y calefacción en vivienda miltifamiliar


Instalaciones tipo en edificios.

Captación Acumulación Solar Sistema de Apoyo
Centralizada Centralizada
Centralizada
Distribuida
Distribuida

1. Acumulación centralizada y apoyo individual.
2. Acumulación centralizada e intercambiador de placas por vivienda
3. Acumulación mixta y apoyo individual.
4. Acumulación distribuida y apoyo individual.
5. Acumulación centralizada y apoyo centralizado

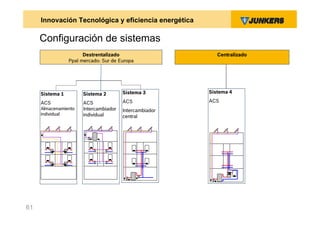

Configuración de sistemas
Destrentalizado Centralizado
Ppal mercado: Sur de Europa

Sistema 1 Sistema 2 Sistema 3 Sistema 4

ACS ACS ACS ACS
Almacenamiento Intercambiador Intercambiador
individual individual central

61

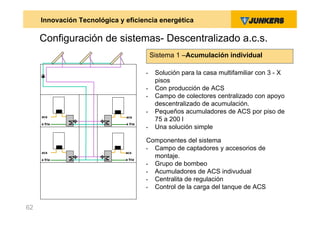

Configuración de sistemas- Descentralizado a.c.s.
Sistema 1 –Acumulación individual

• Solución para la casa multifamiliar con 3 - X
pisos
• Con producción de ACS
• Campo de colectores centralizado con apoyo
descentralizado de acumulación.
• Pequeños acumuladores de ACS por piso de
acs acs
75 a 200 l
a fria a fria
• Una solución simple

Componentes del sistema
• Campo de captadores y accesorios de
acs acs

a fria a fria
montaje.
• Grupo de bombeo
• Acumuladores de ACS indivudual
• Centralita de regulación
• Control de la carga del tanque de ACS

62

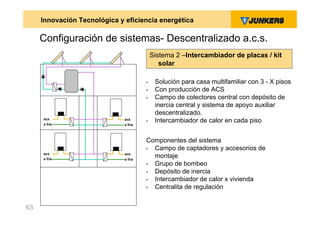

Sistema 2 –Intercambiador de placas / kit
solar

• Solución para casa multifamiliar con 3 - X pisos
• Campo de colectores central con depósito de
inercia central y sistema de apoyo auxiliar
descentralizado.
acs
a fria
acs
• Intercambiador de calor en cada piso
a fria

acs acs
a fria a fria
montaje
• Grupo de bombeo
• Depósito de inercia
• Intercambiador de calor x vivienda

63

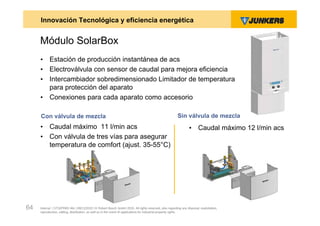

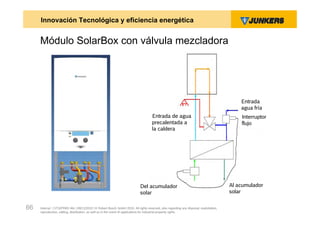

Módulo SolarBox
• Estación de producción instantánea de acs
• Electroválvula con sensor de caudal para mejora eficiencia
• Intercambiador sobredimensionado Limitador de temperatura
para protección del aparato
• Conexiones para cada aparato como accesorio

Con válvula de mezcla Sin válvula de mezcla
• Caudal máximo 11 l/min acs • Caudal máximo 12 l/min acs
• Con válvula de tres vías para asegurar
temperatura de comfort (ajust. 35-55°C)

64 Internal | STS/PRM1-We | 09/11/2010 | © Robert Bosch GmbH 2010. All rights reserved, also regarding any disposal, exploitation,
reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

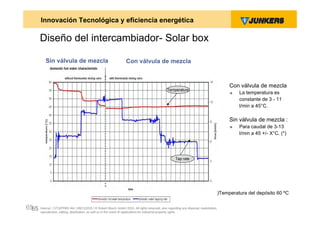

Diseño del intercambiador- Solar box

Sin válvula de mezcla Con válvula de mezcla

Con válvula de mezcla
Temperature
 La temperatura es
constante de 3 - 11
l/min a 45°C.

Sin válvula de mezcla :
 Para caudal de 3-13
l/min a 45 +/- X°C. (*)

Tap rate

(*)Temperatura del depósito 60 ºC



Módulo SolarBox con válvula mezcladora

Entrada
agua fría
Entrada de agua Interruptor
precalentada a flujo
la caldera

Del acumulador Al acumulador
solar solar

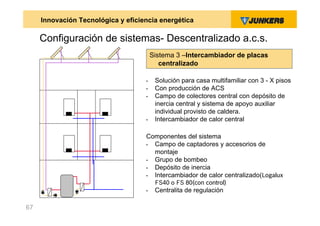

Sistema 3 –Intercambiador de placas
centralizado

• Solución para casa multifamiliar con 3 - X pisos
• Campo de colectores central con depósito de
inercia central y sistema de apoyo auxiliar
individual provisto de caldera.
• Intercambiador de calor central

montaje
• Grupo de bombeo
• Depósito de inercia
• Intercambiador de calor centralizado(Logalux
FS40 o FS 80(con control)

67


Diseño del intercambiador- Logalux

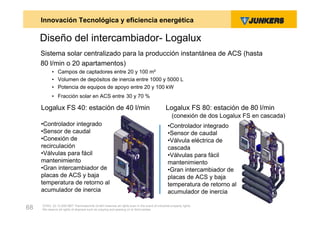

Sistema solar centralizado para la producción instantánea de ACS (hasta
80 l/min o 20 apartamentos)
• Campos de captadores entre 20 y 100 m²
• Volumen de depósitos de inercia entre 1000 y 5000 L
• Potencia de equipos de apoyo entre 20 y 100 kW
• Fracción solar en ACS entre 30 y 70 %

Logalux FS 40: estación de 40 l/min Logalux FS 80: estación de 80 l/min
(conexión de dos Logalux FS en cascada)
•Controlador integrado •Controlador integrado
•Sensor de caudal •Sensor de caudal
•Conexión de •Válvula eléctrica de
recirculación cascada
•Válvulas para fácil •Válvulas para fácil
mantenimiento mantenimiento
•Gran intercambiador de •Gran intercambiador de
placas de ACS y baja placas de ACS y baja
temperatura de retorno al temperatura de retorno al
acumulador de inercia acumulador de inercia

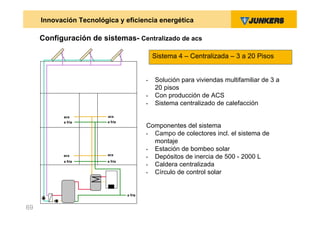

Configuración de sistemas- Centralizado de acs

Sistema 4 – Centralizada – 3 a 20 Pisos

• Solución para viviendas multifamiliar de 3 a
20 pisos
• Sistema centralizado de calefacción

acs acs
a fria a fria
• Campo de colectores incl. el sistema de
montaje
• Estación de bombeo solar
acs
acs
• Depósitos de inercia de 500 - 2000 L
a fria a fria
• Caldera centralizada
• Círculo de control solar

a fria

69


CERAPURSOLAR

Instalación Multifamiliar

Aprovechamiento de la
energía gratuita del sol no
solo para ACS, si no
también para calefacción en
viviendas multifamiliares

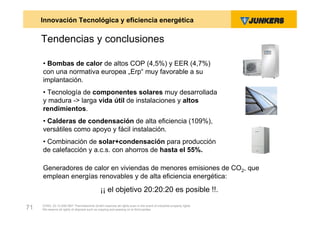

Tendencias y conclusiones

• Bombas de calor de altos COP (4,5%) y EER (4,7%)
con una normativa europea „Erp“ muy favorable a su
implantación.
• Tecnología de componentes solares muy desarrollada
y madura -> larga vida útil de instalaciones y altos
rendimientos.
• Calderas de condensación de alta eficiencia (109%),
versátiles como apoyo y fácil instalación.
• Combinación de solar+condensación para producción
de calefacción y a.c.s. con ahorros de hasta el 55%.

Generadores de calor en viviendas de menores emisiones de CO2, que
emplean energías renovables y de alta eficiencia energética:
¡¡ el objetivo 20:20:20 es posible !!.

Innovación tecnológica y eficiencia energética de sistemas térmicos en viviendas.

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Innovación tecnológica y eficiencia energética de sistemas térmicos en viviendas.

Más de Junkers

Innovación tecnológica y eficiencia energética de sistemas térmicos en viviendas.
