Este documento describe los planes para la reconstrucción del Hospital de Chulucanas en Piura, Perú. Se propone un diseño fast track que permita la construcción simultánea con el diseño para acortar la duración del proyecto. El nuevo hospital tendrá un área construida de aproximadamente 16,170 metros cuadrados con varias unidades prestadoras de servicios como emergencias, obstetricia, quirófano y hospitalización. El documento incluye planos, especificaciones de equipamiento e instalaciones, y detalles sobre los sistemas estructural

1. HOSPITAL DE CHULUCANAS
RECONSTRUCCION CON CAMBIOS
HOSPITAL DE CHULUCANAS
13 de MAYO 2022

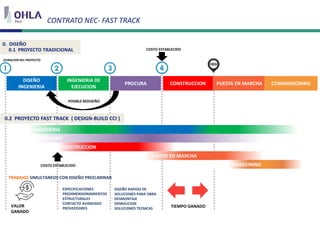

2. 0. DISEÑO
0.1 PROYECTO TRADICIONAL
DISEÑO
INGENIERIA
INGENIERIA DE
EJECUCION
PROCURA CONSTRUCCION PUESTA EN MARCHA COMMISSIONING
DISEÑO INGENIERIA
0.2 PROYECTO FAST TRACK ( DESIGN-BUILD CCI )
PROCURA
CONSTRUCCION
PUESTA EN MARCHA
COMMISSIONING
DURACION DEL PROYECTO
VALOR
GANADO
TIEMPO GANADO
TRABAJOS SIMULTANEOS CON DISEÑO PREELIMINAR
ESPECIFICACIONES
PREDIMENSIONAMIENTOS
ESTRUCTURALES
CONTACTO AVANZADO
PROVEEDORES
DISEÑO RAPIDO DE
SOLUCIONES PARA OBRA
DESMONTAJE
DEMOLICION
SOLUCIONES TECNICAS
COSTO ESTABLECIDO
POSIBLE REDISEÑO
COSTO ESTABLECIDO
CONTRATO NEC- FAST TRACK

3. DATOS BASICOS

4. Master Plan
3
94
AREA
COVID

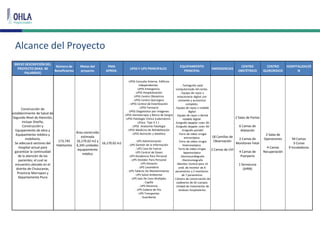

5. BREVE DESCRIPCIÓN DEL
PROYECTO (MAX. 40
PALABRAS)
Número de
Beneficiarios
Metas del
proyecto
PMA
APROX.
UPSS Y UPS PRINCIPALES
EQUIPAMIENTO
PRINCIPAL
EMERGENCIAS
CENTRO
OBSTÉTRICO
CENTRO
QUIRÚRGICO
HOSPITALIZACIÓ
N
Construcción de
establecimiento de Salud de
Segundo Nivel de Atención,
incluye Diseño,
Construcción y
Equipamiento de obra y
Equipamiento médico y
mobiliario,
Se adecuará sectores del
Hospital actual para
garantizar la continuidad
de la atención de los
pacientes; el cual se
encuentra ubicado en el
distrito de Chulucanas,
Provincia Morropon y
Departamento Piura
173,745
Habitantes
Área construída
estimada
16,170.02 m2 y
6,345 unidades
equipamiento
médico
16,170.02 m2
. UPSS Consulta Externa. Edificios
independientes
.UPSS Emergencia
. UPSS Hospitalización
. UPSS Centro Obstetrico
. UPSS Centro Quirúrgico
. UPSS Central de Esterilización
. UPSS Farmacia
. UPSS Diagnóstico por Imágenes
. UPSS Hemoterapia y Banco de Sangre
UPSS Patología Clínica (Laboratorio
clínico Tipo II-1 )
. UPSS Anatomía Patología
. UPSS Medicina de Rehabilitación
. UPSS Nutrición y dietética
. UPS Administración
. UPS Gestión de la información
. UPS Casa de Fuerza
. UPS Central de Gases
UPS Residencia Para Personal
. UPS Vestidor Para Personal
. UPS Almacén
. UPS Lavandería
. UPS Talleres De Mantenimiento
. UPS Salud Ambiental
. UPS Sala De Usos Multiples
. Capilla
. UPS Docencia
. UPS Cadena de frio
. UPS Transportes
. Guardianía
. Tomógrafo axial
computarizado 64 cortes.
. Equipo de rayos x
estacionario digital con
comando y accesorios
completo.
. Equipo de rayos x rodable
digital
. Equipo de rayos x dental
rodable digital.
. Ecógrafo doppler color 3D
. Ecógrafo doppler color 4D
. Ecógrafo portátil
. Torre de video cirugía
artroscópica.
. Torre de vídeo cirugía
histeroseópica.
Torre de video cirugía
laparoscópica
. Electrocardiógrafo
. Electromiografo
. Monitor Central para 15
unid. de monitor de 6
parametros y 2 monitores
de 7 parametros
. Cámara de conservación de
cadáveres de 02 cuerpos
. Unidad de tratamiento de
residuos hospitalarios
18 Camillas de
Observación
2 Camas de UVI
2 Salas de Partos
6 Camas de
dilatación
2 Camas de
Monitoreo Fetal
4 Camas de
Puerperio
1 Servocuna
(AIRN)
2 Salas de
Operaciones
4 Camas
Recuperación
94 Camas
3 Cunas
9 incubadoras
Alcance del Proyecto

6. PLANO DE DISTRIBUCIÓN – PRIMER NIVEL

7. PLANO DE DISTRIBUCIÓN – SEGUNDO NIVEL

8. PLANO DE DISTRIBUCIÓN – TERCER NIVEL

9. UNIDADES PRESTADORAS DE SERVICIOS

10. UNIDADES PRESTADORAS DE SERVICIO
SUP CONST
UPSS CONSULTA EXTERNA. EDIFICIO HOSPITAL 2,245.50
UPSS CONSULTA EXTERNA. EDIFICIOS INDEPENDIENTES 170.41
UPSS EMERGENCIA 1,046.88
UPSS HOSPITALIZACION (96 Camas) 2,388.63
UPSS CENTRO OBSTETRICO 488.65
UPSS CENTRO QUIRURGICO 566.03
UPSS CENTRAL DE ESTERILIZACION 184.03
UPSS Farmacia 416.00
UPSS Diagnóstico por Imágenes 408.55
UPSS Patología Clínica (Laboratorio clínico Tipo II-1 ) 190.08
UPSS Hemoterapia y Banco de Sangre 192.65
UPSS Anatomía Patología 84.13
UPSS Medicina de Rehabilitación 341.40
UPSS Nutrición y dietética 338.85
UPS Administración 466.07
UPS Residencia para personal 128.14
UPS Vestidor para personal 108.05
UPS Gestión de la información 379.66
UPS Transportes 20.97
UPS Casa de Fuerza 861.40
UPS Cadena de frio 119.95
UPS Central de gases 124.35
UPS Almacén 104.04
UPS Lavandería 146.16
UPS Talleres de mantenimiento 302.37
UPS Salud ambiental 174.36
Guardiania 62.13
UPS SALA DE USOS MULTIPLES 159.48
CAPILLA 26.70
UPS DOCENCIA 165.12
Circulaciones y muros 3,759.28
AREA CONSTRUIDA TOTAL PROYECTO 16,170.02
UNIDAD
AREA DE PROYECTO POR UNIDADES PRESTADORAS DEL SERVICIO

11. SISTEMA ESTRUCTURAL

12. Edificio Aislado y no aislados

13. Modelo
MODELO REVIT
EDIFICIO INSTALACIONES
NO AISLADO
EDIFICIO PRINCIPAL
AISLADO
MODULO VIH AMBULATORIO
NO AISLADO

14. DISEÑO

15. VISUALIZACIÓN 3D

20. INSTALACIONES

21. INSTALACIONES ELÉCTRICAS
• Subestación Eléctrica de 1650 KVA, transforma la Media Tensión
(22 KV) del Proveedor de Servicio a Bajo Voltaje (380V + N)
• Grupo Electrógeno 1250 KVA, abastece al 100% del Hospital
• Sistema de Tierras Equipotencial, protección de personas y equipos
• Paneles Solares para aprovechar las energías renovables.
• Iluminación Temporizada, Detectores de Movimiento y Detectores
de Luz, Ahorro de Energía.

22. TELECOMUNICACIONES
• Llegada en Fibra Óptica Alta Velocidad de Proveedor de Servicio.
• 01 Centro de Datos ubicado estratégicamente.
• Distribución de 11 Salas de Telecomunicaciones en todo el
Establecimiento.
• Puntos de Datos Cableados en todas las computadoras y equipos
biomédicos que requieran.
• Conexión Inalámbrica en todo el Hospital.

23. TELECOMUNICACIONES
• Sistemas de Procesamiento y Almacenamiento Centralizado
• Sistemas de Gestión de Salud - HIS
• Sistemas de Diagnóstico por Imágenes PACS/RIS
• Gestión de Colas
• Sistema de Perifoneo y Música Ambiental
• Llamada de Enfermeras – Habitaciones – Estación de Enfermeras
• Radio VHF/UHF interconectados con la Red de Salud en caso de
desastres

24. SEGURIDAD ELECTRÓNICA
• Localización de Activos como seguridad de todos los bienes del
Hospital
• Cámaras de Videovigilancia en zonas de acceso, salas de espera,
almacenes, pasillos públicos.
• Detección de Alarma contra incendio
• Estrategia de Control de Humos por ventanas motorizadas de forma
automática
• Control de Accesos para zonas protegidas
• Sistema BMS – Monitoreo y Control del Hospital de forma automática

25. INSTALACIONES SANITARIAS
• Abastecimiento desde agua suministrada por proveedor de servicio
y desde Pozo de Captación de Agua Subterránea, abastecimiento
garantizado
• Redes de Agua Fría, Caliente, agua descalcificada es decir
químicamente tratada para equipos biomédicos que lo requieran,
alargando tiempo de vida de los mismos.
• Planta de Tratamiento de Agua donde se recuperan las aguas de
duchas y lavabos para luego de un tratamiento reutilizarlo en
inodoros, generando ahorro en el consumo de agua.
• Instalaciones de Agua contra incendio, es decir rociadores y
gabinetes de extinción por todo el edificio.

26. INSTALACIONES MECÁNICAS
• Ventilación Natural, manejo de ventanas motorizadas de forma
automática, ahorro de energía.
• Climatización y Confort para los usuarios y personal asistencial.
• Ventilación Mecánica, garantizando la renovación de aire fresco en
los ambientes.
• Sistemas de Combustibles – GLP/Diesel, disminuyendo el uso de
energía eléctrica para equipos de elevado consumo como calderas,
lavadoras, secadoras, cocinas, etc.
• Cámaras Frigoríficas para el correcto almacenamiento de los
alimentos.
• Cámaras de Frio par el correcto almacenamiento de las medicinas.

27. INSTALACIONES GASES MEDICINALES
• Planta Generadora de Oxígeno (40 m3/h)
• Tanque Criogénico de Oxígeno Líquido (15 m3)
• Planta Generadora de Vacío.
• Planta Generadora de Aire Medicinal.
• Planta Generadora de Aire Industrial.
