Arq. bioclimatica

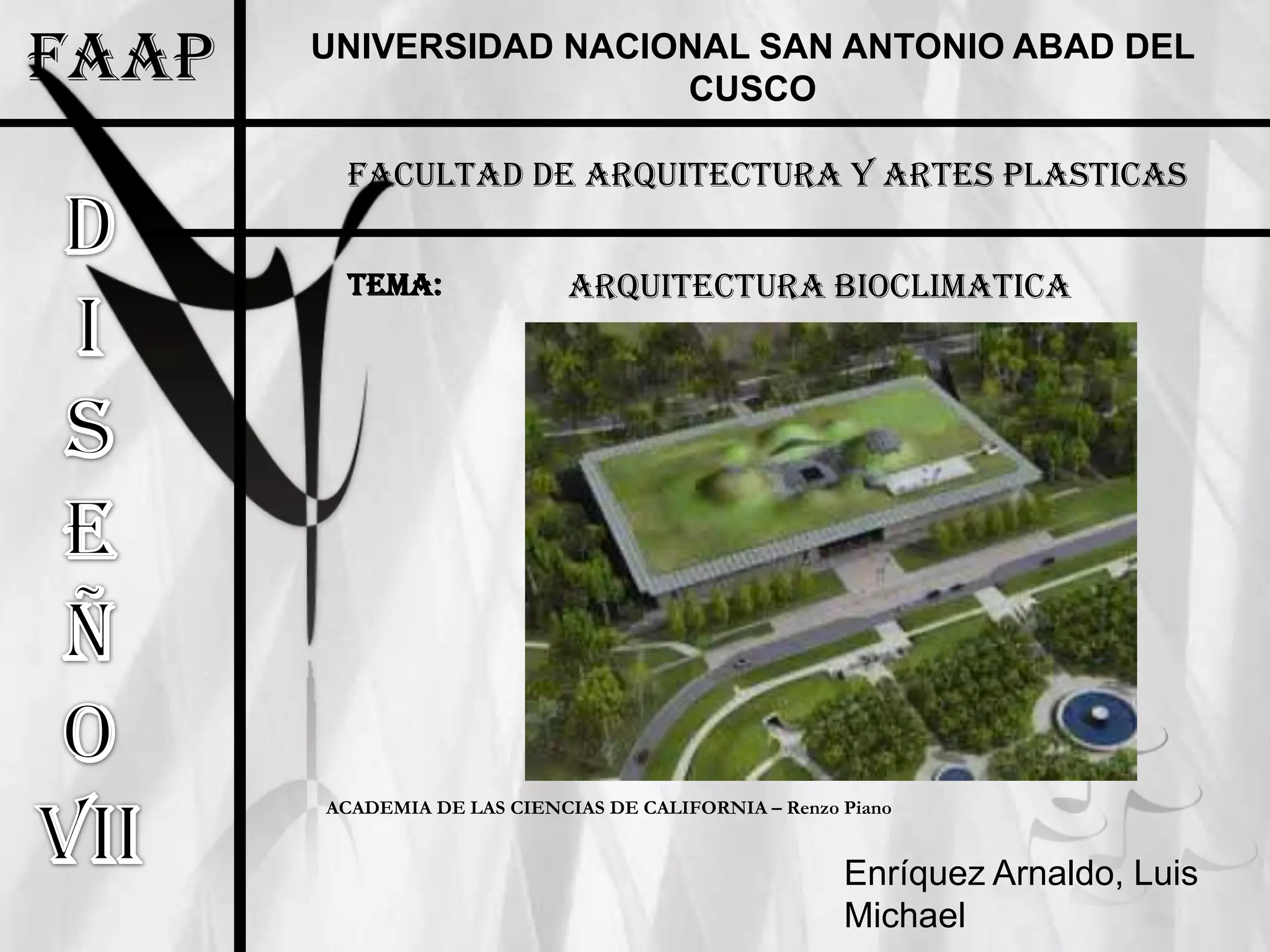

1. FAAP UNIVERSIDAD NACIONAL SAN ANTONIO ABAD DEL
CUSCO
FACULTAD DE ARQUITECTURA Y ARTES PLASTICAS
TEMA: ARQUITECTURA BIOCLIMATICA
ACADEMIA DE LAS CIENCIAS DE CALIFORNIA – Renzo Piano
Enríquez Arnaldo, Luis
Michael
2. indice
INTRODUCCION
EL CLIMA Y LA ARQUITECTURA
FACTORES Y ELEMENTOS DEL CLIMA
CONCEPTO DE ARQUITECTURA BIOCLIMATICA
OBJETIVOS
ESTRATEGIAS DE DISEÑO BIOCLIMATICO
NIVELES DE CONFORT EN ARQ. BIOCLIMATICA
CONFORT ACUSTICO
CONFORT TERMICO
CONFORT LUMINICO
REFERENTES INTERNACIONALES
REFERENTES NACIONALES
BIBLIOGRAFIA
3. INTRODUCCIÓN EL CLIMA Y LA ARQUITECTURA
EL CLIMA
El clima es la suma total de las condiciones
atmosféricas, que hacen de un lugar de la superficie
terrestre mas o menos habitable para los seres vivos… es
el fenómeno no generalizado y cíclico de las variaciones
del tiempo en un lugar o región determinada
El clima es determinante del diseño, puesto que
condiciona las formas de los edificios debido a la influencia
que tiene sobre las maneras de vivir y las necesidades de
los diferentes espacios.
CLIMAS PRINCIPALES
• Climas cálidos secos
• Climas cálidos húmedos
(tropicales, ecuatoriales)
• Climas templados (con períodos
calurosos y fríos)
• Climas fríos
4. FACTORES DEL CLIMA
Son las condiciones físicas, no variables de un sitio y que afectan de modo general al clima.
Es importante realizar el estudio de estos factores, pues llegan a determinar el buen
comportamiento de la edificación desde el punto de vista medioambiental y de confort.
SITUACION GEOGRAFICA O LATITUD: Es la distancia angular de
un punto sobre la superficie terrestre al ecuador, este determina la
incidencia de los rayos solares sobre la tierra en un punto
determinado tambien genera la aparición de sistemas de vientos
variables y zonas de calma.
El Trópico de Cáncer se encuentra a 23 27 N
El Trópico de Capricornio se encuentra a 23 27 S
El Perú esta entre 0 02 00“ S y 18 21 03“S
El Cusco se encuentra a 13 30 45” S
LONGITUD: Es la distancia angular entre un punto dado de la superficie
terrestre y el meridiano que se tome como 0 (es decir el meridiano
base), tomando como centro angular el centro de la Tierra; habitualmente en la
actualidad el meridiano de Greenwich.
El Perú esta entre 68 39 00" y 81 19'35"longitud oeste.
El Cusco se encuentra a 71 58' 33" longitud Oeste .
5. ALTURA SOBRE EL NIVEL DEL MAR O ALTITUD: La altitud
es la distancia vertical de un punto de la Tierra respecto
al nivel del mar, llamada elevación “sobre el nivel del mar”, a
mayor altitud menor temperatura por lo que los nevados suelen
ser los puntos mas altos en el relieve terrestre. Este actúa en
conjunto con otros factores climáticos.
El Cusco se encuentra sobre los 3950 m.s.n.m.
La temperatura disminuye a razón de
0.56 C por cada 100.6 metros de altitud
en verano y 122 metros de altitud en
invierno.
RELIEVE: El relieve es la configuración superficial de la tierra. Es
otro factor clave para el clima, ya que determina las corrientes de
aire, la insolación, del lugar la vegetación, el contenido de humedad
en el aire, etc .
Es un factor primordial en el estudio de un sitio, y debe incluir
aquellos factores del entorno, tanto natural como artificial que
afecten al lugar estudiado.
6. DISTRIBUCION DE TIERRA Y AGUA:
Es la relación entre los cuerpos de agua y
la tierra firme de un lugar. El agua debido a
su gran capacidad de almacenamiento de
energía es un elemento regulador del
clima.
Cualquier cuerpo de agua incrementará la
humedad del aire por consiguiente ocasionara
una reducción de temperatura
CONTINENTALIDAD: Situación de un lugar en función de la
presencia o ausencia de masa de agua, la cual condiciona las
variaciones de temperatura y humedad de la edificación.
Las masas de agua actúan como reguladores térmicos , enfriando el
ambiente en la noche y templándolo en el día. E influye en el
movimiento de las masas de aire que generan brisas o vientos.
VEGETACION : La vegetación influye directamente en la temperatura y humedad, así como la radiación
solar que es recibida por la superficie terrestre y en el porcentaje de energía reflejada, además de ser
considerada como una variable del lugar, puede ser utilizada como un medio para modificar las
condiciones del lugar mejorando o empeorando las condiciones de las edificaciones
7. ELEMENTOS DEL CLIMA
Los elementos del clima son entendidos como las condiciones variables o propiedades
físicas de la atmosfera utilizadas para medir y describir el clima en un momento dado, lo
cual afectan el tiempo atmosférico. Para establecer las condiciones climáticas de un
lugar, se observan y promedian los datos de los elementos del clima por periodos entre 10
y 20 años.
RADIACION SOLAR: Varia constantemente
(diaria, mensual, estacional, y anual) .
Determina la cantidad de energía que llega a una superficie de modo
directo, difuso o reflejado dependiendo de los movimientos relativos de la
tierra y el sol.
Cartas solares nos muestra el ángulo de elevación respecto a la horizontal
y el azimut ángulo de elevación respecto al sur
LA TEMPERATURA: Parámetro fundamental del •Radiación solar
clima. Consiste en el estado relativo del calor o •Viento
frio, es muy condicionada por parámetros como : •Composición y naturaleza de las
superficies
La temperatura promedio en Cusco es 12 C. •Situación geográfica
•Altura msnm
•Factor de continentalidad
•Relieve
•Vegetación
•Topografía
•Algunas condiciones meteorológicas
8. LA HUMEDAD: Es entendida como la cantidad
de vapor de agua que contiene el aire, como
resultado de la evaporación de las masas de
agua producto del calentamiento generado por
la radiación solar y la evapotranspiración animal
y vegetal, varia de acuerdo al tiempo y lugar y
junto con la temperatura, es fundamental para
determinar el clima de un sitio.
La humedad promedio en Cusco es 50%.
EL VIENTO: Es el movimiento del aire
generado como consecuencia de la búsqueda
del equilibrio de las presiones.
Es parámetro fundamental en el análisis
ambiental, puesto que genera climatización
pero puede generar sensaciones de malestar
en los ocupantes de un espacio y ocasionar
problemas de estabilidad en las edificaciones
9. LA PRECIPITACION: Fenómeno que surge cuando el movimiento del aire por convección
produce elevaciones de aire que forman pequeñas gotas las que caen en forma de
llovizna, lluvia, granizo o nieve Influye en la humedad relativa, vegetación y contaminación
El promedio de
precipitaciones en
Cusco es 81.75
mm.
LA PRESION ATMOSFERICA: Parámetro que
no es muy usado en arquitectura, esta muy
relacionado con la altura msnm y con las
capas atmosféricas, disminuye en la medida
que se aumenta la altitud Tiene que ver con el
peso del aire sobre una determinada
superficie, sobre el que influyen componentes
del aire atmosférico, como aire seco y el vapor
del agua
10. ARQUITECTURA BIOCLIMATICA Conceptos relacionados
La arquitectura bioclimática puede definirse como la arquitectura diseñada
sabiamente para lograr un máximo confort dentro del edificio con el mínimo gasto
energético. Para ello aprovecha las condiciones climáticas de su entorno, mediante
las estrategias de diseño bioclimático transformando los elementos climáticos
externos en confort interno gracias a un diseño inteligente.
11. ARQUITECTURA BIOCLIMATICA Conceptos relacionados
- Lograr la calidad del ambiente interior, es decir, unas
condiciones adecuadas de temperatura, humedad, movimiento
OBJETIVOS y calidad del aire.
- Disminuir la emisión de gases contaminantes a la
atmósfera (entre un 50-70%)
- Disminuir el gasto de agua e iluminación (entre un 30%-
20% respectivamente)
ESTRATEGIAS DE DISEÑO PARA ARQUITECTURA
BIOCLIMÁTICA
- UBICACIÓN
- ORIENTACION
- ASOLEAMIENTO
- VIENTO
- AISLAMIENTO TERMICO
- ILUMINACION
- CAPTACION SOLAR
- VENTILACION
- PROTECCION DE LA RADIACION
12. ARQUITECTURA BIOCLIMATICA Conceptos relacionados
- Un edificio verde es una estructura que se ha concebido con el
VENTAJAS objeto de aumentar la eficiencia energética y reducir el impacto
ambiental, al tiempo que mejora el bienestar de sus usuarios.
- Ahorro monetario en las facturas de electricidad y gas.
- Lograr una mayor armonía entre el hombre y la naturaleza.
UNIVERSIDAD TECNOLOGICA DE NANYANG EN SINGAPUR
27. REFERENTES DE ARQUITECTURA
BIOCLIMATICA INTERNACIONAL
EDIFICIO DE OFICINAS BIOCLIMÁTICO Y
MODULAR TRASLUZ
Arquitectos: Emilio Miguel Mitre y Carlos Expósito Mora
31. CONCLUSIONES
La arquitectura bioclimática es aquella que se diseña teniendo en cuenta las
condiciones ambientales del entorno sobre el que se asentará el edificio
para lograr un nivel de bienestar y de Confort apto en su interior.
Es aquella que aprovecha al máximo las fuentes naturales de
calor, luz, ventilación, y minimiza sus pérdidas energéticas por intermedio
de sus estrategias de Diseño ya expuestas.
Lograr una mayor armonía entre el hombre y la naturaleza .
Utiliza potentes aparatos de climatización para obtener una casa que se
integra y utiliza su entorno y el clima para resolver sus necesidades
energéticas.
32. BIBLIOGRAFIA
- Introducción a la Arquitectura Bioclimática; Manuel Rodríguez Viqueira
- Ecologia en la Arquitectura; Ernesto Puppo
- QUÉ ES LA ARQUITECTURA BIOCLIMÁTICA; Arq. Alexander Giano;
Revista América Renovable
GRACIAS
- Estrategias Bioclimaticas en Arquitectura; Arq. Lopez de Asiain
LINKS:
http://abioclimatica.blogspot.com/
http://habitat.aq.upm.es/boletin/n14/afcel.html
http://alternativaslimpiasnilser.blogspot.com/2010/03/arquitectura-
bioclimatica.html
http://www.adoss.com/es/inicio/index.asp
http://www.tapic.info/arquitectura.medioambiental/chiapas/documentos/bioc
limatica.PDF
