Presentación de Superadobe (2012.09)

INDICE GENERAL

“El futuro está en la tierra…”
1.  ¿TIENES TIERRA? TIENES CASA!

2.  NUESTROS PRINCIPIOS

3.  LA TÉCNICA DE CONSTRUCCIÓN

4.  Técnica de Construcción con sacos de Tierra.

5.  Nuestros diseños.

6.  Atlas de Domos.

7.  Contactos.

¿TIENES TIERRA?,
TIENES CASA!

1
www.tienestierratienescasa.com

¿QUIENES SOMOS?

TIENES TIERRA TIENES CASA está conformada por un Buscamos la fuerza en conjunto, apoyándonos entre
grupo de profesionales de diferentes disciplinas, que se todos, colaborando por un bien común: el SUPER-
aúnan para llevar a cabo un proyecto empresarial ADOBE.
innovador, dentro del sector de la construcción, en su
peor momento. Creemos que el SUPER-ADOBE es una excelente
solución como técnica de construcción y así trabajando
con ella creemos podemos contribuir a construir un
mundo mejor.

Buscamos difundir la técnica del SUPER-ADOBE, así
como diseñar, construir y asesorar proyectos con dicha
técnica.

TIENES TIERRA TIENES CASA en Expointegralia 2012. Madrid.

Creemos que las cosas se pueden hacer de otra manera,
creemos en otra forma de asociarse, en otra forma de
construir y trabajar, en definitiva, otra forma de vivir.

Apostamos por la sinergia y unión profesional del equipo
desde las relaciones personales. Trabajamos juntos,
cooperando en lo que esté al alcance para cumplir
nuestro sueño.
2

NUESTROS PRINCIPIOS Y OBJETIVOS

TIENES TIERRA TIENES CASA tiene como principio
básico el disfrute, bienestar y beneficio de todo su equipo
y sus clientes, así como el entorno donde trabajamos. Así
nuestros objetivos principales de son:

1.  Desarrollamos y promovemos nuevos diseños
laborales y empresariales y de cooperación.
2.  Apostamos por el cuidado de las personas, los
animales, las plantas, y el medio ambiente.
3.  Respiramos el respeto por todos los credos, creencias
y condición humana.
4.  Promovemos la igualdad, además de la conciliación
entre el trabajo y la familia.
5.  Creemos en las relaciones directas y sinceras entre
las personas y entre socios.

6.  Promovemos la utilización local moderada y eficiente
de recursos para un desarrollo local.
7.  Creemos en el valor de la tierra como material de
construcción.
8.  Fomentamos los criterios de sostenibilidad y las
técnicas de la arquitectura vernácula, obteniendo la
integración total de la edificación en el entorno.
9.  Proyectamos las edificaciones más eficientes y
ecológicas, al alcance de todos, con conciencia y
sensibilidad.

3

¿QUÉ VALOR OFRECEMOS?

Además TIENES TIERRA TIENES CASA apoya la
cooperación para el desarrollo a través de su fundación
sin fines de lucro MANOS A LA TIERRA que sostiene el
programa “Farmacias de Tierra” (proyecto para desarrollo
de farmacias construidas con SUPER-ADOBE en
Sahara).

Cada vez que trabajas con TIENES TIERRA TIENES
CASA ayuda a que las comunidades de África
Subsahariana tengan acceso a farmacias en su localidad.
TIENES TIERRA TIENES CASA ofrece servicios varios
para la promoción, planificación, diseño y construcción Apoya a TIENES TIERRA TIENES CASA, apoya a
con SUPER-ADOBE resumidos a continuación. MANOS A LA TIERRA y construye un mundo mejor, con
tierra…
•  Cursos y talleres de autoconstrucción en su escuela
permanente en Segovia y otros sitios mayormente
alrededor de Madrid y distintas localidades tanto
nacionales como internacionales si se requiere.

•  Venta de material didáctico y técnico para
autoaprendizaje y auto implementación.

•  Asesoría, diseño y adaptación de proyectos, estudios
de viabilidad, planificación de obra, construcción,
supervisión y monitoreo de obra y dirección integral de
obra.

4

LA TIERRA COMO MATERIAL DE
CONSTRUCCIÓN

5

ORÍGENES

Trabajamos con SUPER-ADOBE, una técnica de
bioconstrucción que utiliza principalmente tierra, uno de
los materiales primarios más abundantes en el planeta
(74% de la corteza terrestre), su presencia es masiva y
de coste nulo. La tierra ha sido utilizada ancestralmente
(8000 a.C. - Houben y Guillard, 1994) por el hombre para
construir refugios y protegerse.

La tierra es un material que sin duda nos vincula a la
naturaleza y a nuestros orígenes. La tierra es uno de los
elementos de la vida, en ella sembramos y de ella
cosechamos. Siempre ha sido un recurso bondadoso en
todo sentido y que conserva sus propiedades
independientemente su uso.

“La tierra se convierte en oro en las manos del sabio.” Frase de
Rumi continuamente parafraseada por Khalili.

6

ORÍGENES

Existen cantidad de técnicas y sistemas de construcción
a base de tierra. Se han logrado muchos avances
científicos y tecnológicos, y hoy en día se considera un
material de mucho valor particularmente por ser
accesible y ecológico (al ser un material natural y no
tener un proceso industrializado en contraste con los
materiales de la construcción convencional), también es
un material con excelentes propiedades aislantes, tanto
térmicas y acústicas. La tierra por tanto tiene un enorme
potencial para la construcción sostenible, saludable,
productiva y confortable.

Casa de adobe convencional.

La tierra ha sido el material por excelencia a lo largo de la
historia. Su uso se extiende a viviendas, iglesias,
palacios, fortalezas, murallas y todo tipo de edificación.
Aún en la actualidad un tercio de la población vive en
casas de tierra, en diferentes partes del mundo, con
diferentes climas y terrenos. Y todos disfrutan de las
bondades que solo la tierra nos da.
Edificaciones de tierra. Shibam, Yemen (Manhattan del desierto).
Patrimonio de la humanidad por la UNESCO 1992.

7

ORÍGENES

Frente de la Gran Mezquita de Djenné, Mali (1180-1330) Muralla de ChanChan, Perú (1400)

8

EJEMPLOS CONTEMPORANEOS

CAPILLA DE LA RECONCILIACIÓN. Berlín. 2000.
315 m2.

Vista exterior de capilla (estructura de piedra, cortina y cubierta de
Detalles de exterior e interior capilla.
madera.

9


RESIDENCIA VIÑEDO. Victoria, Australia. 2002.
400 m2.

Vistas exteriores.

Detalle interior.

10


MII AMO SPA. Sedona, Arizona. 2001.
3160 m2.

Vestíbulo central.

Pasillo principal.
Área spa.
11


RESIDENCIA Y OFICINA. Montañas Bowen, New
South Wales, Australia. 2004.
230 m2 + 80 m2.

Habitación principal.
Vista exterior

12


CENTE OF GRAVITY FOUNDATION. USA. 2003.
(Hall de enseñanza y meditación para complejo
Zen existente).
279 m2.

Vista lateral del edificio intervenido.

Pasillo del hall.

13


CENTRO DE JÓVENES. Spandau, Berlín. 2005.
385 m2.

Fachada principal.
Pasillo principal.

14

EL SUPER-ADOBE

15

DEFINICIÓN Y ORIGEN

La idea de construir a partir de sacos rellenos de tierra,
tiene su origen en las edificaciones temporales de los
militares, durante la segunda guerra mundial. Los
bunkers, trincheras, muros de contención de aguas y
otras edificaciones exigían, rapidez de ejecución,
sencillez del proceso constructivo, y ligereza en
transporte del material; Por lo que se optó por construir
con sacos cortos, rellenos de la tierra del cualquier lugar.

Cerramiento de domo de SUPER-ADOBE.

El SUPER-ADOBE básicamente es un sistema
constructivo a base de hiladas superpuestas de sacos en
tubo rellenos de tierra estabilizada con cal o cemento.
Estas características son precisamente las que hacen
más maleable y resistente este sistema en comparación
con el adobe u otros sistemas a base de tierra.
Contención de agua con SUPER-ADOBE.

16

AUTORÍA Y DESARROLLO

A finales de los años 80, el arquitecto iraní, Nader Khalili,
adaptó este sistema para construcciones permanentes.
Además de retomar este tipo de construcción, adoptó
nuevas medidas para hacer la estructura más resistente y
solidaria. Resultado de este esfuerzo nació el SUPER-
ADOBE.

Nader Khalili trabajó arduamente para promover a técnica
y que fuera reconocida como sistema constructivo para
aplicación diversa, particularmente para refugio
emergente y vivienda básica.
Nader Khalili.
El SUPER-ADOBE es un sistema constructivo que a
El término SUPER-ADOBE hace alusión a un “adobe” de parte de contar con las bondades ya mencionadas de su
mucho mayor resistencia estructural. material primario la tierra, es particularmente resistente.

El autor de esta técnica, Nader Khalili nació en Teherán El SUPER-ADOBE soporta alteraciones varias tanto
en 1936 y falleció en Los Ángeles en el 2008. Fue un geológicas como climáticas por lo que se considera un
humanitario, escritor y arquitecto. Recibió educación en excelente material para la construcción de refugio/
Irán, Turquía y Estados Unidos. Trabajo con licencia en vivienda. Está demostrado que el SUPER-ADOBE resiste
California de 1970 a 1975. Diseñaba rascacielos en sismos-terremotos de alto grado, así como huracanes e
Estados Unidos e Irán y abandonó todo para viajar en su incluso maremotos.
motocicleta por 5 años por los desiertos iraníes donde
trabajo de cerca con los aldeanos para desarrollar la
arquitectura a base de tierra.

17

REFUGIO DE EMERGENCIA

Persona durmiendo en refugio.

Domo básico para utilización como refugio de emergencia.

18

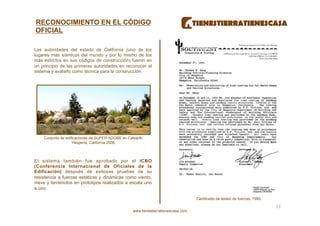

RECONOCIMIENTO EN EL CÓDIGO
OFICIAL

Las autoridades del estado de California (uno de los
lugares más sísmicos del mundo y por lo mismo de los
más estrictos en sus códigos de construcción) fueron en
un principio de las primeras autoridades en reconocer el
sistema y avalarlo como técnica para la construcción.

Conjunto de edificaciones de SUPER-ADOBE en Calearth.
Hesperia, California 2006.

El sistema también fue aprobado por el ICBO
(Conferencia Internacional de Oficiales de la
Edificación) después de exitosas pruebas de su
resistencia a fuerzas estáticas y dinámicas como viento,
nieve y terremotos en prototipos realizados a escala uno
a uno.

Cartificado de testeo de fuerzas, 1995.

19

RECONOCIMIENTO EN EL CÓDIGO
OFICIAL

Crono
Tested
1. Two
barbe
in situ
while
before
2. A va
constr
situ . T
barbe
ADOB
The ro
same
cemen
3. A 4-
with s
reinfor
June 1
Lande
on the
Earth
and th
under
Octob
protot
submi
Safety
Reconocimiento de la técnica en el Código Official, 1995.
Mención del SUPER-ADOBE en la revista “Estandares de la Septe
Edificación” de la ICBO. seism
20 both d
requir
the Inl

PROTIPOS LUNARES

La NASA estudio la propuesta de 1984 de “Bases
lunares y actividades espaciales del S.XXI” el sistema
en su búsqueda de tecnologías viables para utilizar en la
luna para construcción in situ.

Reconocimiento de la ASCE (Sociedad Americana de Ingenieros
Civiles) por el proyecto de estructuras lunares con SUPER-ADOBE.
Detalle de proyecto de estructuras lunares con SUPER-ADOBE.
1984.

21

CAMPAMENTOS DE REFUGIADOS

Su aplicación más extendida es en los campamentos de
refugiados para afectados por movimientos sísmicos.

En 1995 ACNUR (Alto Comisionado de las Naciones
Unidas para los Refugiados) empleó el SUPER-ADOBE
para establecer un campamento de personas
desplazadas desde Irán a Irak.

Tiempo después en conjunto con el PNUD (Programa de
Desarrollo de las Naciones Unidas) llevaron la
aplicación de la técnica a lugares sísmicos como Irán en
el 2002 y Pakistán en el 2005.

En años recientes se empleó también en un poblado de
Asia Central y en la zonas afectadas por el tsunami de
Indonesia.

Carta propositiva del centro de investigación para la vivienda y
edificación del ministerio de vivienda y desarrollo urbano de Irán.
Viviendas de SUPER-ADOBE del programa de las NU para refugiados
en Khuzestan, Irán. 1995. 22

SOLUCIÓN AL PROBLEMA

Actualmente el sistema se sigue valorando y estudiando Algunos comentarios positivos sobre los prototipos con
como una posible solución al problema de la vivienda en SUPER-ADOBE de Nader Khalili:
el mundo así como para los casos de emergencia debido
a su eficiencia, acceso y simplicidad.
•  Reuters: El director responsable de la división de
emergencia de las UN “Yo no pienso que hay un
riesgo, es una tecnología aprobada, es eficiente en
costes, necesitas muy poco material de construcción,
solo lo que la naturaleza te da. Algo muy sencillo que
puede ser aprendido por cualquiera.

•  CNN: “Cumple con los códigos de edificación, es
energéticamente eficiente, hermético al clima y tan
sólido que ha pasado las mayores pruebas de carga.”

•  BCC: Las edificaciones son frescas en verano y
cálidas en invierno, probablemente las viviendas más
amigables con el medio ambiente que te encontrarás.”

•  NASA: (Lunar Habitat) “La perspectiva de Khalili en su
arquitectura lunar provee de un interesante y
provocador en contraste con los escenarios ortodoxos.”

“Arquitectura Alternativa”. Exhibición de prototipo de emergencia en la
fundación para la arquitectura de Bruselas.

23

VENTAJAS DEL SISTEMA

Edificación sostenible, económica y saludable: Además,
V
1
2
•  ECONOMÍA Y ECOLOGÍA: Permita optimizar
3
materiales y recursos al usar la tierra del lugar y no
requerir materiales industriales ni su transporte,
reduciendo el coste de ejecución de la obra, los 4
consumos energéticos de fabricación de materiales y •  VERSTALIDAD EN DISEÑO: Gran capacidad para 5
sus emisiones de CO2 a la atmósfera. adaptarse a diferentes terrenos, climatologías y
diseños.
•  SALUD, COMFORT Y AHORRO: La tierra es un
excelente material. Contiene propiedades hidrófugas
e ignífugas y de aislamiento acústico y térmico •  CONSTRUCCIÓN SINGULAR: Estética y eficiente
manteniendo la temperatura tanto para frio como con un método divertido, rápido.
para calor sin necesidad de instalación de
adicionales como en el caso del sistema •  ADAPTABILIDAD: Trabaja solidariamente con otros
convencional. Por tanto las edificaciones son materiales naturales de construcción, lo que amplía
saludables y confortables, mejorando la calidad de sus posibilidades.
vida en el interior y ahorrando costes de
mantenimiento.

•  RESISTENCIA: La media de resistencia estructural
de la edificación es muy superior a la del sistema
convencional (resistentes ante sismos, inundaciones,
huracanes, incendios y otros desastres naturales).
Además permite trabajar estructuras auto-resistentes
basadas en el principio del arco (construyendo
edificaciones uniblock).
24

REFERENCIAS

25

ATLAS DE REFERENCIAS

La técnica pone la base, el lugar pone la esencia…..

26

Sierra Leona
AFRICA

Uganda

Malí

Tanzania

Camerún

Mozambique

Sudáfrica
Zimbabwe 27

Hornby Island.
NORTE AMÉRICA

Oregón.

Utah.

Hawai

L.A

Colorado.
Arizona.

Santa Bárbara
Joshua Tree.

Hesperia.
28

LATINOAMÉRICA Puerto Rico

México

Colombia

Haití.

Brazil.

Venezuela.

Bolivia

Argentina. 29

Japón

ASIA
Nepal

Thailandia

Gaza

Jordania India

Pakistan

Iran
Filipinas

Indonesia30

EUROPA

Reino Unido

Polonia

Francia

Portugal

España
Bruselas
31

OCEANÍA

Melbourne

Nueva Zelanda

32

EJEMPLOS REPRESENTATIVOS
ALCAZAR. Argentina.

Secciones con alturas.
Vistas exteriores varias.

33

EJEMPLOS REPRESENTATIVOS
ALCAZAR. Argentina.

34

EJEMPLOS ACABADOS

Exteriores e interiores modernos.

Revocados varios con distintos colores.

35

EJEMPLOS ACABADOS

Revocado y pintado con arcilla de lugar y cal. Interior reformado “Casa Lagarto”

Revoco y yeso en interiores.
36

“Fomentamos el desarrollo sostenible, aquel que
permite satisfacer nuestras necesidades actuales R. N. Asoc. G 1 S 1 nº 596917
sin comprometer la capacidad de las generaciones
Paseo Virgen del Puerto nº 45 local 8 Madrid 28005.
futuras.”
tlf /fax: +34 91 140 35 61
email: tienestierratienescasa@gmail.com
web: www.tienestierratienescasa.com

Edición, diseño y montaje por: Angel Cereceda.

37

PORTAFOLIO DE PROYECTOS

38


Hacemos proyectos personalizados y totalmente
adaptados al medio que los va a alojar y a las personas
que los van a habitar y disfrutar.

Antes de cada proyecto realizamos estudios exhaustivos
del entorno, del terreno y de las energías que puedan
afectar a la salud de nuestros edificios y de quienes viven
en ellos.

Adaptamos los diseños según las necesidades de cada
proyecto y personas que lo solicitan. Hacemos casas
únicas.

39


KALIMA DOME. Madrid, 2011.

40


SAHARA MEDICAL DOME. Tinduf, Sahara.

41


Iglesia en Ghana (para 100 personas).
Sección circular: 250 m2 de superficie útil.

Fachada norte.

Sección longitudinal.

Planta arquitectónica.

Costado suroeste.

Elevación sur.

42


LUCKY DOME (Vivienda apartamento).
Cuellar, Segovia. 2011.

Tríada de dómos + entrada.
30 m2 de superficie útil.

Render.

Vista Superior.

43


SOUL DOME (Vivienda apartamento). DOMO DERGA (Centro de reuniones).

Domo principal + 2 secundarios. Domo central y alas perimetrales.
25 m2 de superficie útil. 180 m2 de superficie útil.

Planta de distribución.


44


SAND DOME (Alojamiento). TERRA ALHAMBRA (Comunidad de viviendas).

Domo principal y 5 secundarios. Conjunto de 5 domos con sombreado común.
40 m2 de superficie útil. 230 m2 de superficie útil.

Planta de distribución. Planta arquitectónica.

45


PALWAN TERRA (Vivienda apartamento). CENTRO ESPIRAL (Centro de terapias y
convivencia)
2 domos, muretes y ducto de ventilación.
40 m2 de superficie útil.

Planta de distruibución. Sala de actividades y domos de vivienda (100m2).

46


Baños multidomo simétrico (45m2(.

Planta de conjunto de alojamientos multidomo (180m2).

Domo cocina-comedor (45m2).

47

SERVICIOS

48

PROYECTOS

Diseño de proyecto

Generar un diseño factible estructuralmente y
plantear una geometría clara para poder medirse en
la practica, se busca la utilización de la energía del
sol y del viento en dicho diseño.

Estudio del sitio y su contexto

Se realiza reconocimiento exhaustivo del lugar para la
mejor localización de la edificación y su diseño
coherente. Se recopila información y datos sobre este.
Hay que prestar particularmente atención a la
topografía del lugar y sus factores climáticos y
ambientales.

49

OBRA

Preparación de tablón-placa multipropósito.

Llenado y levantamiento de saco.

Acabado “Piel de Lagarto”.
Maniobras para cierre de cúpula.

50

TALLERES DE AUTOCONSTRUCCIÓN

1.  Actuaciones previas.
2.  Movimiento de tierras, nivelado y replanteo.
3.  Excavación.
4.  Impermeabilización, drenaje y cimentación.
5.  Levantamiento de muros y colocación de moldes.
6.  Cubierta.
7.  Instalaciones de abastecimiento.
8.  Revestimiento y acabados.

51

EL EQUIPO

COORDINACIÓN DELEGACIÓN CASTILLA/LEÓN (SEGOVIA)
  Antonio Prados (Bioconstructor)   Daniel Álvarez Roosvalt (Bioconstructor)

EQUIPO TÉCNICO INSTRUCTORES
  Eduardo Campo (Arquitecto Técnico e Ingeniero   Daniel Álvarez Roosvalt (Bioconstructor)
de Edificación)   Antonio Prados
  Francisca González Álvarez (Arquitecto Técnico)   Javier Cano
  Angel Cereceda (Arquitecto)   Angel Cereceda

GEOBIOLOGÍA Y FENG SHUI
  Aurora Prados (Geobióloga y Gemóloga)
  Carmen Galarreta (Arquitecto y Especialista en
Feng Shui)

INTERIORISMO E INFOGRAFÍA:
  Marta Diez (Arquitecto Técnico y Diseñadora de
Interiores)

WEB Y COMUNICACIÓN:
  Fernando Prados (Diseñador Gráfico)

REDES SOCIALES
  Julia Cocero (Filóloga)

52

“Fomentamos el desarrollo sostenible, aquel que
permite satisfacer nuestras necesidades actuales R. N. Asoc. G 1 S 1 nº 596917
sin comprometer la capacidad de las generaciones
Paseo Virgen del Puerto nº 45 local 8 Madrid 28005.
futuras.”
tlf /fax: +34 91 140 35 61
email: tienestierratienescasa@gmail.com
web: www.tienestierratienescasa.com

Edición, diseño y montaje por: Angel Cereceda.

53

Presentación de Superadobe (2012.09)

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Presentación de Superadobe (2012.09)

Más de Natura Equilibrium

Último

Presentación de Superadobe (2012.09)
