El documento describe un sistema de detección y alarma de Simplex by Johnson Controls, que incluye soluciones convencionales y direccionables, diseñadas para proyectos de diferentes tamaños. Destaca los beneficios de la notificación direccionable, como la eficiencia en el cableado, la reducción de costos y la fácil instalación, así como su capacidad de escalar y adaptarse a futuras necesidades. También menciona características específicas de productos y capacidades de manejo de dispositivos de notificación.

1. SISTEMA DE
DETECCION Y
ALARMA.

2. SIMPLEX by Johnson Controls.
SISTEMA CONVENCIONAL
SISTEMA DIRECCIONABLE
SISTEMA DE DESCARGA
(Sprinklers / Agente Limpio)

4. SISTEMA DIRECCIONABLE
3 Paneles.
Una Familia.
Un software y una
plataforma de
programación.

5. FAMILIA DIRECCIONABLE
Mercado: pequeños proyectos y
actualizaciones de sistemas convencionales
100-250 Capacidad de puntos direccionables.
Notificación direccionable TrueAlert ES.
Ampliable de 8 a 32 zonas convencionales.
Pantalla táctil a color de 4,3 pulgadas (10
cm). Admite sensores convencionales y
direccionables.
Dos modelos uno para migraciones (el
híbrido); uno para nueva construcción
(totalmente direccionable).
TrueInsight
Mercado: Edificios medianos
250 Capacidad de punto direccionable.
Notificación direccionable TrueAlert
ES. Admite sensores convencionales y
direccionables
TrueInsight
Versión de supresión.
Compatible con la red.
Mercado: Proyectos de tamaño
mediano a grande
2.500 puntos de capacidad
Notificación direccionable TrueAlert
ES Admite sensores convencionales y
direccionables
TrueInsight
Versión de supresión
Compatible con la red Teléfonos
integrados de voz y fuego de red
4007ES 4010ES 4100ES

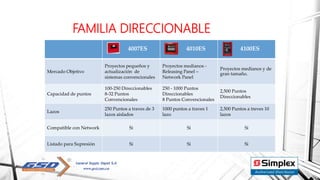

6. FAMILIA DIRECCIONABLE
Mercado Objetivo
Proyectos pequeños y
actualización de
sistemas convencionales
Proyectos medianos -
Releasing Panel –
Network Panel
Proyectos medianos y de
gran tamaño.
Capacidad de puntos
100-250 Direccionables
8-32 Puntos
Convencionales
250 - 1000 Puntos
Direccionables
8 Puntos Convencionales
2,500 Puntos
Direccionables
Lazos
250 Puntos a traves de 3
lazos aislados
1000 puntos a traves 1
lazo
2,500 Puntos a treves 10
lazos
Compatible con Network Si Si Si
Listado para Supresión Si Si Si
4007ES 4010ES 4100ES

7. TrueAlertES
NOTIFICACION DIRECCIONABLE
INTELIGENTE
Revolucionando el diseño e instalación de los Sistemas
de Notificación…

8. NOTIFICACION DIRECCIONABLE
Dispositivos de Notificación TrueAlert ES:
• Completo direccionamiento, control e información
sobre los dispositivos
• Flexibilidad de diseño e instalación de los sistemas de
notificación
• Menores costos, cableado más eficiente, menos
componentes en el sistema y uso inteligente de la
potencia
• Pruebas de funcionamiento manuales, automáticas o
automáticas programadas
• Almacenamiento de historial de pruebas sobre los
dispositivos y generación de reportes
• Rápida identificación de fallas, reparación y expansión
del sistema

9. NOTIFICACION DIRECCIONABLE
Beneficios para ingenieros:
• Facilita el diseño y simplifica la arquitectura
del cableado
• Menos suministro de poder (50%),
Baterías y Líneas dedicadas de AC
• Sin Resistores EOL
• Menos hardware dentro de las
habitaciones
• Menos reglas de diseño y mayor flexibilidad
• Diseño requiere menor cantidad de equipos
lo que incremente la eficiencia del cableado
• Reducción de costos en instalación y
mantenimiento del sistema

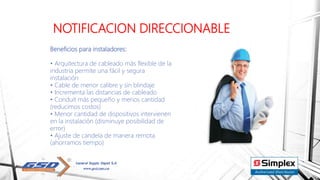

10. NOTIFICACION DIRECCIONABLE
Beneficios para instaladores:
• Arquitectura de cableado más flexible de la
industria permite una fácil y segura
instalación
• Cable de menor calibre y sin blindaje
• Incrementa las distancias de cableado
• Conduit más pequeño y menos cantidad
(reducimos costos)
• Menor cantidad de dispositivos intervienen
en la instalación (disminuye posibilidad de
error)
• Ajuste de candela de manera remota
(ahorramos tiempo)

11. NOTIFICACION DIRECCIONABLE
Beneficios para propietarios:
• Sistemas Altamente Escalables, se
adaptan a futuras necesidades de
expansión
• Diseños menos invasivos, menos
dispositivos en los muros del edificio
• Función Self-Testing, dispositivos
supervisados 24/7, asegura una correcta
respuesta del sistema
• Las pruebas pueden ser a cualquier hora
del día o noche, sin molestias a los
ocupantes de la instalación
• Almacena la información del dispositivo e
hitorial de pruebas, fácil creación de
reportes

12. DETECTORES DIRECCIONABLES
ROOM 101 PHOTO SENSOR
TROUBLE
T-Tap Cableado
Sensor
Fotoelectrico
Multisensor
Photo/Heat – CO2

13. NOTIFICACION DIRECCIONABLE
ROOM 101 STROBE
TROUBLE
T-Tap
Wiring
Dispostivo
Visual
110 candelas
I am a
15 candela strobe

14. Totalidad de Dispositivos Encendidos

15. Grupo de Dispositivos Encendidos

16. Un Dispositivo Encendido

17. AJUSTE FLEXIBLE DE CANDELAS
Los ajustes de candela
pueden ser de forma
manual o ajustados
remotamente…
Cada dispositivo puede
ser ajustado para rangos
de candela entre
15 y 185 Cd…

18. EFICIENCIA DE CABLEADO
• En muchos casos el calibre
del cable puede ser
reducido a 14 AWG e
incluso menos!!!
• Menores calibres de cable
se traduce en conduits de
menor diámetro!!!
No se requiere
cable blindado!!!

19. Conventional Notification
4507’ of 14 AWG 13 NACs
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
EOLR
TrueAlert Addressable
3335’ of 18 AWG, T-Tapping
Used
3 SLCs
Hasta:
• 50% menos de costos en materiales de cableado (18 vs 14
awg)
• 26% menos de cableado NAC
• 50% menos conexiones AC, fuentes de poder y baterías
• 77% menos NACs
Menos cajas, espacios requeridos, menos invasión y
mantenimiento
Sin Resistencias EOL

20. TrueAlert ES – IDNAC Repeater
Incrementa poder y
distancias de
cableado para un
circuito IDNAC
Entrega 3 Amp
adicional al circuito
IDNAC, permite llegar
hasta 127 dispositivos
Salida de voltaje regulada
de 29 VDC permite una
menor corriente x
dispositivo
Limitaciones de
direccionamiento y
cableado están dadas
por el circuito del panel
Input:
Se conecta directamente
a un circuito IDNAC sin
necesidad de usar RUI o
IDNET
Output:
Hasta 4 salidas Clase B or
un loop Clase A, 200 mA
Aux
El estado de la fuente
repetidora es reportado
al panel de control e
indicado localmente

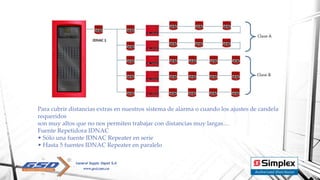

23. Para cubrir distancias extras en nuestros sistema de alarma o cuando los ajustes de candela
requeridos
son muy altos que no nos permiten trabajar con distancias muy largas…
Fuente Repetidora IDNAC
• Sólo una fuente IDNAC Repeater en serie
• Hasta 5 fuentes IDNAC Repeater en paralelo
