Este documento presenta el desarrollo del sistema de comunicación para la Ciudad Abierta. Propone esquemas sobre los usuarios y su interacción con la Ciudad Abierta, tanto de forma virtual como presencial. También incluye propuestas para las dimensiones digital, análoga y de señalética del sistema, con mapas de navegación, ideas para un regalo y contenidos y tipos de señales. El objetivo final es definir una identidad gráfica coherente para todo el sistema.

1. Sistema de comunicación para la
Ciudad Abierta
Taller Séptima etapa 2013

2. 1. Objetivos
Con el fin de generar un sistema de comunicación que sea coherente con todas
sus aristas, se hace necesario realizar un estudio y análisis sobre los sitios web que
tienen relación directa con la Ciudad Abierta.
De este modo se podrá evaluar el nivel de correspondencia que tienen entre sí en
cuanto al tema de la identidad gráfica.
La identidad gráfica viene a ser un objetivo principal ya que a partir de esto se podrá comenzar a tomar deciciones para llevar a cabo el sistema comunicacional.

3. 2. Recuento
Anteriormente se realizaron propuestas en pareja para generar el Sistema de Comunicación.
Estas propuestas comprendían el medio análogo y el medio digital, y si bien existía correspondendia teórica entre ambos medios, no se logró llegar a definir una identidad
gráfica que pudiera ser aplicada al Sistema.
A continuación un breve abstract sobre las propuestas digitales anteriores (Wireframes)

4. 2.1 Propuesta Celeste y Carolina
WIREFRAMES
HOME
FORMULARIO

5. 2.2 Propuesta Karla Vargas, Nicol Valezuela y Nathaly Sepúlveda
WIREFRAMES
HOME
FORMULARIO

6. 2.3 Propuesta Bernardo Silva y Christopher Fattori
WIREFRAMES
OBRAS
FORMULARIO

7. 2.4 Propuesta Michelle Camus y Alison Saravia
WIREFRAMES
HOME
FORMULARIO

8. 3. Desarrollo nuevo del Sistema en conjunto
Tomando en cuenta cada una de las propuestas anteriores ,se genera un nuevo
Sistema que recoja lo mejor de cada una de las propuestas, y así poder moverse
al paso siguiente relacionado con la identidad de la Ciudad Abierta.
Se delegan ciertas responsabilidades a cada integrante del taller para así poder
abarcar las 3 dimensiones que contempla el sistema de comunicación.
Estas son:
a) Dimensión Digital
b) Dimensión análoga
c) Dimensión de la Señalética
Para esto, antes sse hace necesario crear esquemas que permitan un mayor entendimiento respecto al usuario objetivo de la Ciudad Abierta y sus necesidades.

9. Esquema sobre el nivel de los Usuarios de la C.A
Esquema del modelo deL sistema
de comunicación de C.A
USUARIO
Que se divide en
BÁSICO
- Persona que no ha
ido pero sabe que existe.
Quiere saber más
MEDIO
- Personas viculadas
indirectamente con la
corporación, alumnos
o exalumnos de la e[ad].
- Familiares de los miembros de la corporación.
AVANZADO
- Miembros de la
corporación
Que buscan ya sea
ENTENDER
EL LUGAR
CONOCER
EL LUGAR (IR)
ENTENDER Y
CONOCER
Ya sea de manera
PASIVA
VIRTUAL
ACTIVA
PRESENCIAL
PASIVA Y
ACTIVA
VIRTUAL Y
PRESENCIAL
Para ello se debe
DISPONIBILIZAR LA
INFORMACIÓN EXISTENTE

10. Esquema de interacción “Usuario- Ciudad Abierta”
VIRTUAL
Esquema de interacción “Usuario-Ciudad Abierta”.
VIRTUAL
Usuario
Básico
entra al
Se Informa
Sitio Web
Sobre
Donde
Gestiona la
Visita
A través del
PRES
Unidades de
contenido de lo
arquitectónico
Formulario
Enviado a
Una secretaria
Quien
Adjunta datos y
solicita depósito
Usuario
Entonces
el usuario
Al
Quien responde
a la
Secretaria
Quien a su vez
Confirma
Su visita
Accede
al lugar
Donde es
recibido p

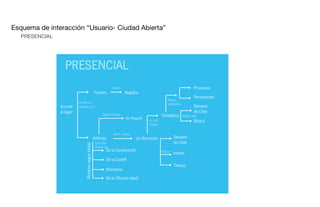

11. Esquema de interacción “Usuario- Ciudad Abierta”
PRESENCIAL
VIRTUAL
Portero
y
o
Entonces
el usuario
Quien a su vez
Accede
al lugar
Quien
Provisoria
Registra
Quien entrega
Confirma
Su visita
Permanente
Según
naturaleza
Donde es
recibido por
Anfitrión
(Rotativo según Visita)
etaria
PRESENCIAL
Un Regalo
Quien realiza
Que bien
puede ser
Señalética
Según tipo
La cuál
implica
Básica
Sendero
de Chile
Un Recorrido
De la Corporación
Según
Interés
De la Codeff
Voluntario
De la Difusión e[ad]
Sendero
de Chile
Tiempo

12. Esquema de Usuarios, Problemáticas, y posibles Soluciones.
NIVEL
INTERMEDIO
NIVEL
BÁSICO
usuarios
Personas que han
oído de ciudad
abierta pero no la
conocen
Personas que van
a ciudad abierta
sin saber casi
nada previamente
Alumnos y
ex-alumnos de la
e[ad] que han ido a
ciudad abierta
Personas
vinculadas con la
corporación o la
escuela que han
ido regulamente
CONOCIMIENTO SESGADO O NULO
problemáticas
soluciones
Sobre los rasgos de la
identidad de Ciudad
Abierta que le otorgan
valor y trascendencia.
De orden artístico,
arquitectónico
biológico, académico.
Sobre las visitas y sus
parámetros.
Plataforma Web en Sistema
WordPress que otorgue
información actualizada y
fidedigna a los usuarios.
Comprende entre otras cosas un
sistema de RSS, un gestor de
visitas y contacto, contenido
interactivo y
descargable.
Sobre
desplazamiento y
ubicación. Cómo
llegar. Ya sea hasta el
lugar o a los diversos
hitos dentro de él.
Definición de un criterio de
señalización que permita la
compresión de la experiencia in
situ. Información de carácter
interpretativo, nominativo y
normativo.
NIVEL
AVANZADO
Sobre el vínculo entre
los actores y
conceptos que
conforman la Ciudad
Abierta como entidad
y como espacio físico
o abstracto.
Anfitriones
Miembros de la
Coporación
Amereida.
Ciudadanos
Abiertos
Ausencia de un
modelo oficial de
interacción entre la
Corporación y
terceros en las
diversas plataformas
(presencial y virtual)
Gestor de Visitas.
Formulario de
Contacto.
Protocolo de visitas.
Información de
Donaciones.
Afitriones.
Registro de Visitas.
Ausencia de criterio
de gestión que
permita sustentar un
sistema de
comunicación en el
tiempo.
Manual de identidad
gráfica que deje
planteados los pasos
a seguir para que la
corporación gestione
y sustente los
distintos soportes
(capacitación,
especificaciones
técnicas,
presupuestos).
Robos en el recinto de
generan una falta de
seguridad en los
residentes.
Porterías en ambas
entradas.
Guardaparques.

13. a) Dimensión Digital
Arquitectura de la información para el sitio de Ciudad Abierta.

14. a) Dimensión Digital
Mapa de Navegación para el sitio de Ciudad Abierta.
SITIO WEB PARQUE CULTURAL: CIUDAD ABIERTA
(WWW.AMEREIDA.CL)
Barra Auxiliar Superior
Español | English
Barra de Navegación Principal
Footer
Ciudad Abierta (home)
Orígenes
Datos de Contacto
Enlaces Relacionados
Fundación
E[AD]
Obra Bicentenario
ARCHIVO HISTÓRICO JOSÉ VIAL (FLICKR)
Corporación
BIBLIOTECA CONSTEL
Estatutos
HTTP://WWW.EAD.PUCV.CL/
TRAVESÍAS
Suscripción Newsletter/RSS
Donaciones y Aportes
Colofón del sitio web
Aportes Bibliográficos
Comunidad
Campus
Entorno
Entorno Natural
Dunas
Borde Costero
Campo
HTTP://WIKI.EAD.PUCV.CL/INDEX.PHP/BIBLIOTECA_CON%C2%A7TEL
HTTP://TRAVESIAS.EAD.PUCV.CL/
Directiva y Socios
Aportes Monetarios
HTTP://WWW.FLICKR.COM/PHOTOS/ARCHIVO-ESCUELA/

15. Donaciones y Aportes
Colofón del sitio web
Aportes Monetarios
Aportes Bibliográficos
Comunidad
Mapa de Navegación para el sitio de Ciudad Abierta.
Campus
Entorno
Entorno Natural
Dunas
Borde Costero
Campo
Quebrada
Bosque
Humedal
Entorno Construído *
Obras Exteriores
Ágora del Tronquoy
Ágora de los Huéspedes
Taller del Escultor
Taller de Prototipos
Casa de los nombres
Galería de la Puntilla
Torres del Agua
Palacio del alba y Ocaso
Fauborg
Mesa del Entre Acto
Cementerio
* Cada Obra en Particular tiene su vínculo a Flickr

16. Taller de Prototipos
Casa de los nombres
Galería de la Puntilla
Torres del Agua
Mapa de Navegación para el sitio de Ciudad Abierta.
Palacio del alba y Ocaso
Fauborg
Mesa del Entre Acto
Cementerio
Capilla
Pozo
Anfiteatro al Aire Libre
Jardín Cenotafio de Bo
Calzada de las Aguas
Obras Interiores
Hospedería de la Alcoba
Hospedería Pie de Cruz
Hospedería Doble o del Banquete
Hospedería de la Puntilla
Hospedería del Errante
Hospedería de los Diseños
Hospedería de la Entrada
Hospedería de la Rosa de los Vientos
Hospedería Colgante o del taller de obras
Palacio Viejo
Hospedería el Confín
Vestal del Jardín

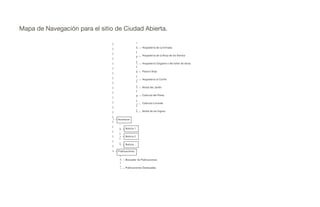

17. Hospedería de la Alcoba
Hospedería Pie de Cruz
Hospedería Doble o del Banquete
Hospedería de la Puntilla
Mapa de Navegación para el sitio de Ciudad Abierta.
Hospedería del Errante
Hospedería de los Diseños
Hospedería de la Entrada
Hospedería de la Rosa de los Vientos
Hospedería Colgante o del taller de obras
Palacio Viejo
Hospedería el Confín
Vestal del Jardín
Cubícula del Poeta
Cubícula Locanda
Vestal de los Signos
Acontecer
Noticia 1
Noticia 2
Noticia ...
Publicaciones
Buscador de Publicaciones
Publicaciones Destacadas

18. b) Dimensión Análoga
Propuesta de Regalo
La propuesta análoga se va a relacionar directamente con la dimensión poética
del lugar.
A modo de integrar al visitante a lo que son los “fundamentos” de la Ciudad Abierta, se plantea la ejecución de un regalo que cumpla con encontrarse ligado a una
línea gráfica única entre el medio digital y la señalética a proponer para el lugar.
La importancia radica en no desvincular las partes del sistema, sino que unificarlas
de tal modo que el usuario siempre pueda reconocer que juntas son parte de un
todo.
Para el regalo entonces, se toman en cuenta los siguientes puntos
(Fragmentos sacados de los Estatutos de la Corporación):
-“El amor a la obra desde el oficio, que es el modo de todo hombre de hacer mundo”.
-“La hospitalidad, entendida primordialmente como la abertura para oír al otro, sea
éste miembro de la Corporación o huésped de ella”.

19. b) Dimensión Análoga
Propuesta de Regalo
El regalo cumplirá la labor de mostrar con hospitalidad al visitante, lo que acontece
en el lugar desde la poética. ¿De qué modo?
Integrando fragmentos del poema Amereida que entreguen un entendimiento abstracto, que aludan a la apertura de los terrenos; en el fondo, que entreguen la parte
informativa más subjetiva, a modo de permitir la interacción con el usuario.
Método:
- Creación de regalo/folleto que tenga la condición de ser desplegable, que invite
al juego.
- Que parte de su gráfica incluya la creación de grafías con su correspondiente
fundamento.
- Que aparezca la “poética” de Amereida a modo de “encuentro” con lo desconocido.

20. b) Dimensión de la Señalética
Muestra de lo que existe en la Ciudad Abierta
La señalética cumple con la función de informar las características del parque,
orientar al usuario en el entorno espacial y comunicar las prohibiciones y advertencias para el visitante, respondiendo a las cuestionantes “qué, cómo y por qué”,
“dónde”, “qué hacer”.

21. b) Dimensión de la Señalética
Muestra de lo que existe en la Ciudad Abierta

22. b) Dimensión de la Señalética
Tipo de Contenido
Existen cuatro tipos de mensajes a expresar en las señaléticas que se deben implementar en Ciudad Abierta.
1.)Mensajes informativos
Son aquellos mensajes que informan sobre las características del lugar. Su flora,
fauna, arquitectura, etc.
2.)Mensajes de Orientación
Estos corresponden a los mensajes que guían al visitante. Muestran los puntos
cardinales o el mapa del lugar con respecto a la ubicación actual.
3.)Mensajes prohibitivos
Los mensajes prohibitivos son fundamentales para el cuidado del parque, ya que
muestran que es lo que no se puede hacer.
4.)Mensajes de advertencia
Estos mensajes son los encargados de “cuidar” al visitante. Advierten sobre los
peligros del lugar para prevenir problemas o accidentes.

23. b) Dimensión de la Señalética
Propuesta de Señalética
La señalética se clasifica constructivamente en 2 tipos de cuerpos gráficos:
1. Provisorio:
Son para todas aquellas ocasiones eventuales que ocurren en la Ciudad Abierta
como eventos musicales, seminarios o workshops. Son cuerpos que se colocarán
en estas ocasiones especiales ya que su información sería necesaria para dichos
eventos.
2. Permanente:
Es aquella información indispensable. Como la ubicación, advertencias y prohibiciones dentro del lugar, etc. Prototipo fijo (materialidad duradera).

24. b) Dimensión de la Señalética
Contenido
Entradas (parte baja y alta)
Que en ellas exista una placa donde se encuentre el logo, nombre, ¿qué es? ¿Porque?, obra bicentenario, www.ciudadabierta.cl
Área de estacionamiento
Mapa orientativo: ubicación de obras y servicios(baños)
Información de prohibiciones y advertencias ( esto es zona privada, etc)
Entrada Humedal
Mapa orientativo de las características geomorfológicas del lugar.
Descripción de ave, flora y fauna (brevemente).
Da cuenta también de las prohibiciones y advertencias generales ( prohibido cazar,
alterar o dañar la flora y fauna nativa, etc, etc.

25. 4. La identidad Gráfica del Sistema de Comunicación
Pensar en la identidad del sistema de comunicación, definiendo parámetros (colores, tipografías, etc) fundamentados en conceptos relacionados con la Ciudad
Abierta (visión, textos poéticos) y abstrayendo aspectos que identifican las condiciones de la Ciudad Abierta, como algún rasgo del territorio, de los oficios, etc.
Crear rasgos gráficos e identificar su fundamento, estos rasgos obedecen a funcionalidades.
Sitios directamente relacionados a la Ciudad Abierta:
a) http://www.ead.pucv.cl/
b) http://wiki.ead.pucv.cl/index.php/Casiopea
c) http://www.amereida.cl/

26. a) Reconocimiento de Semejanzas y Diferencias entre los sitios web relacionados.
- Paleta de colores:
· Rojo
· Negro
· Paleta de grises
- Grafías:
· Corporación y wiki: realizadas a mano
· Escuela: imagen editada (simula arena)
- Tipografía:
· DinPro

27. a) Reconocimiento de Semejanzas y Diferencias entre los sitios web relacionados.
Logotipos:
· Sitio Escuela:
· Sitio Wiki Casiopea
Colores:
Rojo: #b01c03
Negro: #000000
Gris: Imagen de fondo
Colores:
Rojo: #ae1b02
Negro: #000000
Blanco: #ffffff

28. a) Reconocimiento de Semejanzas y Diferencias entre los sitios web relacionados.
Logotipos:
· Sitio Corporación Cultural
Colores:
Rojo: #a42527
Gris: #8a8a89
Negro: #141414
Blanco: #ffffff
De acuerdo a lo rescatado en los sitios relacionados, tanto el
sitio de la escuela (ead.pucv.cl) la casiopea (wiki.ead.pucv.cl) y
la corporación (amereida.cl) utilizan una gama de colores que se
mueve por el rojo, negro, gris y blanco.
Lo reconocido en los 3 sitios es la sutileza en la utilización de
botones, sin fondo aparente de botón, es decir, se usan grafías
de fondo para sostener las palabras o se hace aparecer el botón
al pasar por él, cambiando de color junto con desplazarse un
submenú.
Frente a esto, es necesario plantear la mantención de éstos parámetros, ya que si bien no son completamente idénticos entre
ellos, demuestran una coherencia en la línea gráfica que debiera
mantenerse para el nuevo sitio de Ciudad Abierta.

29. b) Consideraciones para el nuevo sitio
Según lo anterior se considera necesario replantear la manera
de comunicar a los usuarios la existencia de estas entidades.
Para ello es necesario definir los fundamentos según los textos
fundamentales, amereida y su historia.
Se considera necesario también re-diseñar un logotipo que de
alguna manera englobe los sitios correspondiente, determinar
el por qué se quiere cambiar el logo
· Los 3 sitios no tienen conexión
· El logo de la corporación no comporta bien en todos los
soportes, no tiene una unidad,
no hay relación entre lo digital y el territorio físico.
· ¿Cómo se desempeña el logo actual en los diferentes modelos/soportes?
Para el nuevo logotipo se quiere considerar las texturas del terreno de la ciudad abierta. La arena es conexión entre lo concreto del territorio y los textos (apertura de los terrenos, donde
la arena le otorga la condición poética a la Ciudad Abierta).
