El croquis es un dibujo rápido que sintetiza una idea o concepto. Para los arquitectos, el croquis tiene el propósito de registrar una realidad y proponer sobre ella, apareciendo durante todas las etapas del proceso de diseño, desde la selección de condicionantes hasta la concepción material y constructiva. Los arquitectos utilizan el croquis para "aterrizar" sus primeros conceptos formales-funcionales de manera rápida antes de que se pierdan las ideas.

1. ...el croquis
...aprender a VER
para luego saber cómo dibujar lo que se VE...
Objetivo: Reconocer la aplicación del croquis dentro
del proceso de diseño de un objeto arquitectónico

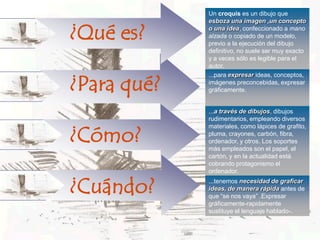

2. Un croquis es un dibujo que
esboza una imagen ,un concepto
¿Qué es? o una idea, confeccionado a mano
alzada o copiado de un modelo,
previo a la ejecución del dibujo
definitivo, no suele ser muy exacto
y a veces sólo es legible para el
autor.
¿Para qué?
...para expresar ideas, conceptos,
imágenes preconcebidas, expresar
gráficamente.
...a través de dibujos, dibujos
rudimentarios, empleando diversos
¿Cómo?
materiales, como lápices de grafito,
pluma, crayones, carbón, fibra,
ordenador, y otros. Los soportes
más empleados son el papel, el
cartón, y en la actualidad está
cobrando protagonismo el
ordenador.
¿Cuándo? ...tenemos necesidad de graficar
ideas, de manera rápida antes de
que “se nos vaya” .Expresar
gráficamente-rapidamente
sustituye el lenguaje hablado-.

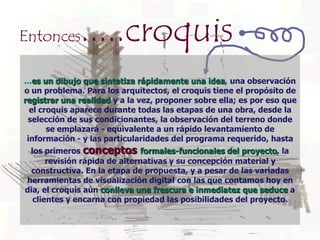

3. Entonces .....croquis
...es un dibujo que sintetiza rápidamente una idea, una observación
o un problema. Para los arquitectos, el croquis tiene el propósito de
registrar una realidad y a la vez, proponer sobre ella; es por eso que
el croquis aparece durante todas las etapas de una obra, desde la
selección de sus condicionantes, la observación del terreno donde
se emplazará - equivalente a un rápido levantamiento de
información - y las particularidades del programa requerido, hasta
los primeros conceptos formales-funcionales del proyecto, la
revisión rápida de alternativas y su concepción material y
constructiva. En la etapa de propuesta, y a pesar de las variadas
herramientas de visualización digital con las que contamos hoy en
día, el croquis aún conlleva una frescura e inmediatez que seduce a
clientes y encarna con propiedad las posibilidades del proyecto.

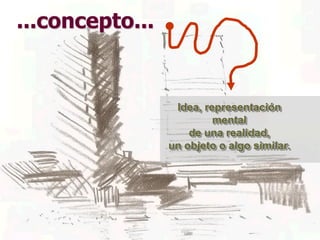

4. ...concepto...
Idea, representación
mental
de una realidad,
un objeto o algo similar.

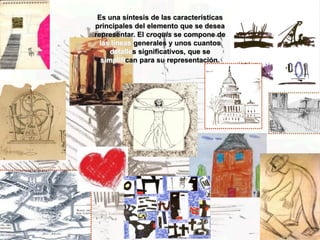

5. Es una síntesis de las características
principales del elemento que se desea
representar. El croquis se compone de
las líneas generales y unos cuantos
detalles significativos, que se
simplifican para su representación.

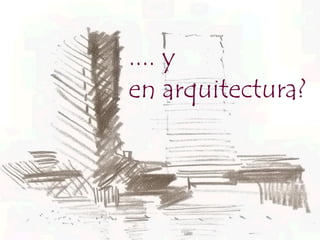

6. .... y
en arquitectura?

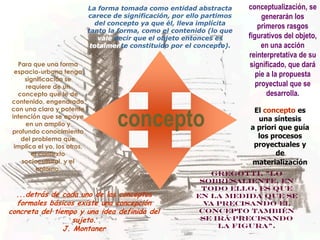

7. La forma tomada como entidad abstracta conceptualización, se
carece de significación, por ello partimos generarán los
del concepto ya que él, lleva implícita
primeros rasgos
tanto la forma, como el contenido (lo que
vale decir que el objeto entonces es figurativos del objeto,
totalmente constituido por el concepto). en una acción
reinterpretativa de su
Para que una forma significado, que dará
espacio-urbana tenga pie a la propuesta
significación se
requiere de un proyectual que se
concepto que le de desarrolla.
contenido, engendrado
concepto
con una clara y potente El concepto es
intención que se apoye una síntesis
en un amplio y
a priori que guía
profundo conocimiento
del problema que los procesos
implica el yo, los otros, proyectuales y
el contexto de
sociocultural, y el materialización
entorno.
Gregotti, "lo
sobresaliente, en
todo ello, es que
...detrás de cada uno de los conceptos en la medida que se
formales básicos existe una concepción va precisando el
concreta del tiempo y una idea definida del concepto también
sujeto. se irá precisando
J. Montaner la figura".

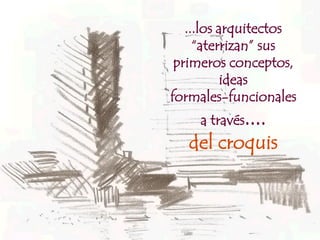

8. ...los arquitectos
“aterrizan” sus
primeros conceptos,
ideas
formales-funcionales
a través....
del croquis

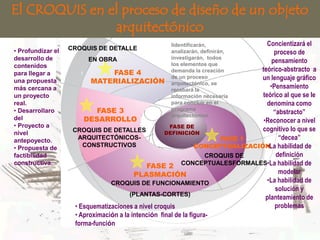

9. El CROQUIS en el proceso de diseño de un objeto
arquitectónico
Iidentificarán, Concientizará el
• Profundizar el CROQUIS DE DETALLE analizarán, definirán, proceso de
desarrollo de investigarán, todos
EN OBRA
los elementos que
pensamiento
contenidos
FASE 4 demanda la creación teórico-abstracto a
para llegar a
una propuesta MATERIALIZACIÓN
de un proceso un lenguaje gráfico
arquitectónico, se
más cercana a recabará la
•Pensamiento
un proyecto información necesaria teórico al que se le
real. para concluir en el denomina como
• Desarrollaro FASE 3 programa
“abstracto”
arquitectónico.
del DESARROLLO •Reconocer a nivel
• Proyecto a FASE DE
CROQUIS DE DETALLES DEFINICIÓN
cognitivo lo que se
nivel
antepoyecto. ARQUITECTÓNICOS- FASE 1 “decea”
• Propuesta de CONSTRUCTIVOS CONCEPTUALIZACIÓN habilidad de
•La
factibilidad CROQUIS DE definición
constructiva.
FASE 2 CONCEPTUALESFORMALES•La habilidad de
PLASMACIÓN modelar
CROQUIS DE FUNCIONAMIENTO •La habilidad de
solución y
(PLANTAS-CORTES)
planteamiento de
• Esquematizaciones a nivel croquis problemas
• Aproximación a la intención final de la figura-
forma-función

10. Croquis conceptuales-formales

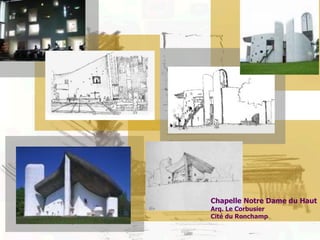

11. Chapelle Notre Dame du Haut
Arq. Le Corbusier
Cité du Ronchamp

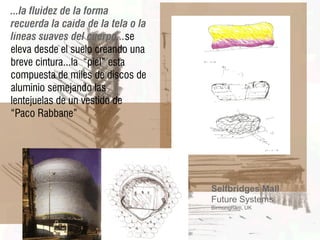

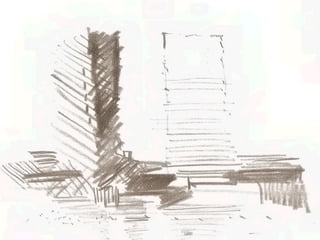

13. ...la fluidez de la forma
recuerda la caída de la tela o la
líneas suaves del cuerpo...se
eleva desde el suelo creando una
breve cintura...la “piel” esta
compuesta de miles de discos de
aluminio semejando las
lentejuelas de un vestido de
“Paco Rabbane”
Selfbridges Mall
Future Systems
Birmungham, UK

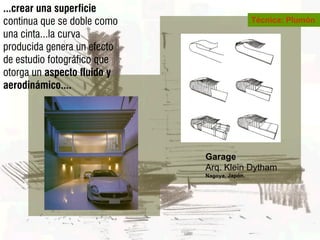

14. ...crear una superficie
continua que se doble como Técnica: Plumón
una cinta...la curva
producida genera un efecto
de estudio fotográfico que
otorga un aspecto fluido y
aerodinámico....
Garage
Arq. Klein Dytham
Nagoya, Japón.

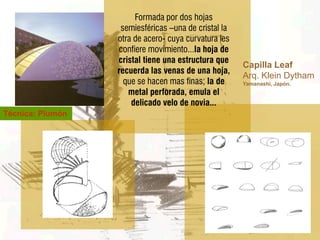

15. Formada por dos hojas
semiesféricas –una de cristal la
otra de acero- cuya curvatura les
confiere movimiento...la hoja de
cristal tiene una estructura que
Capilla Leaf
recuerda las venas de una hoja,
Arq. Klein Dytham
que se hacen mas finas; la de Yamanashi, Japón.
metal perforada, emula el
delicado velo de novia...
Técnica: Plumón

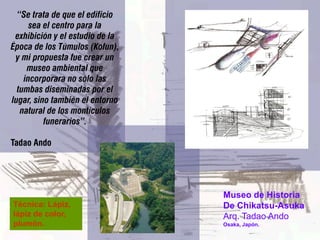

16. “Se trata de que el edificio
sea el centro para la
exhibición y el estudio de la
Época de los Túmulos (Kofun),
y mi propuesta fue crear un
museo ambiental que
incorporara no sólo las
tumbas diseminadas por el
lugar, sino también el entorno
natural de los montículos
funerarios”.
Tadao Ando
Museo de Historia
Técnica: Lápiz, De Chikatsu-Asuka
lápiz de color, Arq. Tadao Ando
plumón. Osaka, Japón.

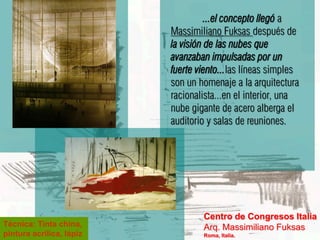

17. ...el concepto llegó a
Massimiliano Fuksas después de
la visión de las nubes que
avanzaban impulsadas por un
fuerte viento...las líneas simples
son un homenaje a la arquitectura
racionalista...en el interior, una
nube gigante de acero alberga el
auditorio y salas de reuniones.
Centro de Congresos Italia
Técnica: Tinta china, Arq. Massimiliano Fuksas
pintura acrílica, lápiz Roma, Italia.

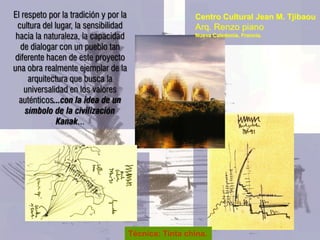

18. El respeto por la tradición y por la Centro Cultural Jean M. Tjibaou
cultura del lugar, la sensibilidad Arq. Renzo piano
hacia la naturaleza, la capacidad Nueva Caledonia, Francia.
de dialogar con un pueblo tan
diferente hacen de este proyecto
una obra realmente ejemplar de la
arquitectura que busca la
universalidad en los valores
auténticos...con la idea de un
símbolo de la civilización
Kanak...
Técnica: Tinta china.

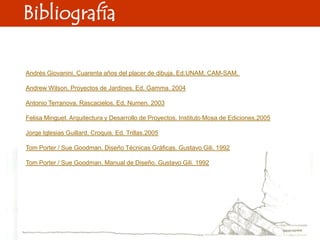

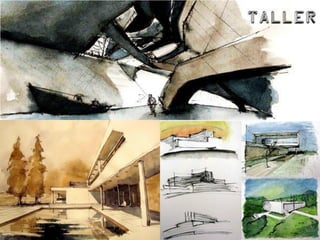

20. Bibliografía
Andrés Giovanini. Cuarenta años del placer de dibuja. Ed.UNAM, CAM-SAM.
Andrew Wilson. Proyectos de Jardines. Ed. Gamma. 2004
Antonio Terranova. Rascacielos. Ed. Numen. 2003
Felisa Minguet. Arquitectura y Desarrollo de Proyectos. Instituto Mosa de Ediciones.2005
Jorge Iglesias Guillard. Croquis. Ed. Trillas.2005
Tom Porter / Sue Goodman. Diseño Técnicas Gráficas. Gustavo Gili. 1992
Tom Porter / Sue Goodman. Manual de Diseño. Gustavo Gili. 1992
