El documento describe tres tipos de circuitos eléctricos: circuitos en serie, donde los dispositivos están conectados secuencialmente de uno a otro; circuitos en paralelo, donde las terminales de entrada y salida de todos los dispositivos coinciden; y habla sobre resistencias, componentes que introducen resistencia eléctrica en un circuito y que tienen códigos de colores para identificar su valor.

1. Electricidad y Electrónica
Nombre: Adrian Felipe
Galindo Galvis
Andrés Santiago Rodríguez
Prada
Curso: 1004

2. Un circuito en serie es una configuración de
conexión en la que los bornes o terminales de los
dispositivos están unidos para un solo circuito
(generadores, resistencias,
condensadores, interruptores, entre otros.) se
conectan secuencialmente. La terminal de salida del
dispositivo uno se conecta a la terminal de entrada
del dispositivo siguiente.
Circuito en Serie

3. Circuito Paralelo
El circuito eléctrico en paralelo es una
conexión donde los puertos de entrada de
todos los dispositivos
(generadores, resistencias, condensadores,
etc.) conectados coincidan entre sí, lo mismo
que sus terminales de salida.

4. Código de colores de las resistencias
Se denomina resistor o bien resistencia al componente electrónico diseñado
para introducir una resistencia eléctrica determinada entre dos puntos de
un circuito. En el propio argot eléctrico y electrónico, son conocidos
simplemente como resistencias. En otros casos, como en las planchas,
calentadores, etc., se emplean resistencias para
producircalor aprovechando el efecto Joule.

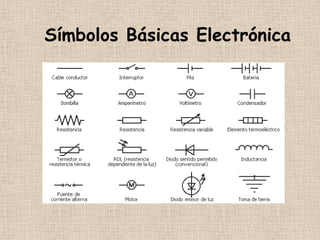

5. Símbolos Básicas Electrónica
