Este documento clasifica y describe los diferentes tipos de circuitos según sus componentes. Los circuitos se dividen en eléctricos y electrónicos. Los circuitos eléctricos contienen componentes resistivos, inductivos y capacitivos y se componen de resistores, capacitores, inductores, diodos, transistores e interruptores. Los circuitos electrónicos contienen componentes digitales y analógicos como amplificadores operacionales, condensadores, diodos, inductores, potenciómetros y transistores. También incluyen dispositivos digitales como biestables

1. CIRCUITOS SEGÚN EL TIPO DE COMPONENTESPRESENTADO POR : Ángela Matar Dan Fernando rebolledo Leyla Giovanna pineda Elsa Rodríguez Zuleini Chávez Sandra ÁlvarezTecnólogo en administración del ensamble y mantenimiento de computadores y redesING: Sandra Ximena Zapata

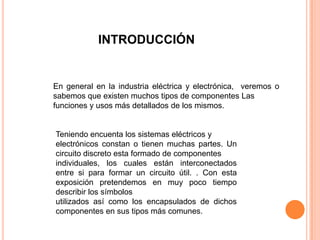

2. INTRODUCCIÓNEn general en la industria eléctrica y electrónica, veremos o sabemos que existen muchos tipos de componentes Lasfunciones y usos más detallados de los mismos. Teniendo encuenta los sistemas eléctricos yelectrónicos constan o tienen muchas partes. Un circuito discreto esta formado de componentesindividuales, los cuales están interconectados entre si para formar un circuito útil. . Con esta exposición pretendemos en muy poco tiempo describir los símbolosutilizados así como los encapsulados de dichos componentes en sus tipos más comunes.

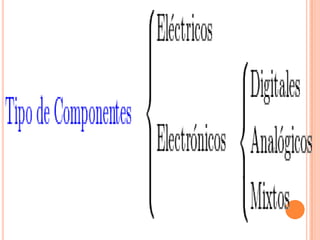

3. Por el tipo de componentes: Eléctricos: Resistivos, inductivos, capacitivos y mixtos Electrónicos: digitales, analógicos y mixtos. Las computadoras, los relojes electrónicos o los controladores lógicos.

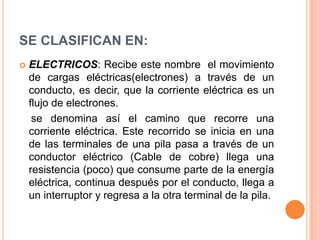

5. SE CLASIFICAN EN:ELECTRICOS: Recibe este nombre el movimiento de cargas eléctricas(electrones) a través de un conducto, es decir, que la corriente eléctrica es un flujo de electrones. se denomina así el camino que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila pasa a través de un conductor eléctrico (Cable de cobre) llega una resistencia (poco) que consume parte de la energía eléctrica, continua después por el conducto, llega a un interruptor y regresa a la otra terminal de la pila.

6. ELEMENTOS QUE LA COMPONENRESISTOR: causa posición al paso de la corriente eléctrica causando que sus terminales aparezca una diferencia de tención (voltaje) CAPACITOR: consiste básicamente de dos placas metálicas separadas con un material aislante llamado di eléctrico INDUCTOR (O BOBINA) permite almacenar la energía eléctrica en forma de campo magnético, cuando a través de la bobina pasa una corriente eléctrica.

7. DIODO: es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección, con características similares a un interruptor; consta de un ánodo frio y un cátodo caldeado.

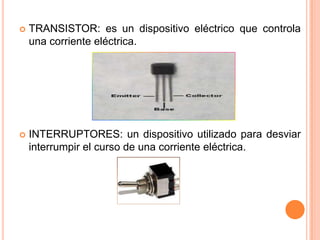

8. TRANSISTOR: es un dispositivo eléctrico que controla una corriente eléctrica.INTERRUPTORES: un dispositivo utilizado para desviar interrumpir el curso de una corriente eléctrica.

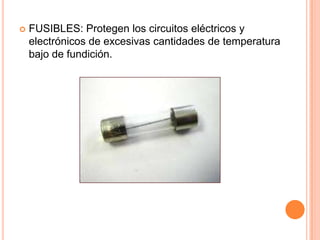

9. FUSIBLES: Protegen los circuitos eléctricos y electrónicos de excesivas cantidades de temperatura bajo de fundición.

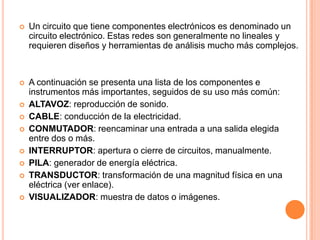

10. Un circuito que tiene componentes electrónicos es denominado un circuito electrónico. Estas redes son generalmente no lineales y requieren diseños y herramientas de análisis mucho más complejos.A continuación se presenta una lista de los componentes e instrumentos más importantes, seguidos de su uso más común:ALTAVOZ: reproducción de sonido.CABLE: conducción de la electricidad.CONMUTADOR: reencaminar una entrada a una salida elegida entre dos o más.INTERRUPTOR: apertura o cierre de circuitos, manualmente.PILA: generador de energía eléctrica.TRANSDUCTOR: transformación de una magnitud física en una eléctrica (ver enlace).VISUALIZADOR: muestra de datos o imágenes.

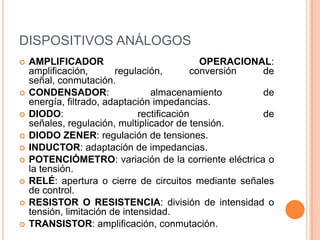

11. DISPOSITIVOS ANÁLOGOSAMPLIFICADOR OPERACIONAL: amplificación, regulación, conversión de señal, conmutación.CONDENSADOR: almacenamiento de energía, filtrado, adaptación impedancias.DIODO: rectificación de señales, regulación, multiplicador de tensión.DIODO ZENER: regulación de tensiones.INDUCTOR: adaptación de impedancias.POTENCIÓMETRO: variación de la corriente eléctrica o la tensión.RELÉ: apertura o cierre de circuitos mediante señales de control.RESISTOR O RESISTENCIA: división de intensidad o tensión, limitación de intensidad.TRANSISTOR: amplificación, conmutación.

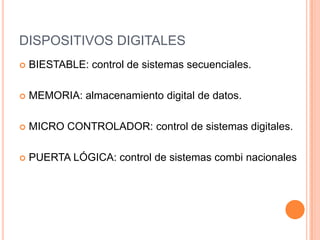

12. DISPOSITIVOS DIGITALESBIESTABLE: control de sistemas secuenciales.MEMORIA: almacenamiento digital de datos.MICRO CONTROLADOR: control de sistemas digitales.PUERTA LÓGICA: control de sistemas combi nacionales

13. GRACIAS POR SU ATENCION
